Микроскоп своими руками

Микроскоп своими руками: мастер-класс по изготовлению электронного устройства

Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?

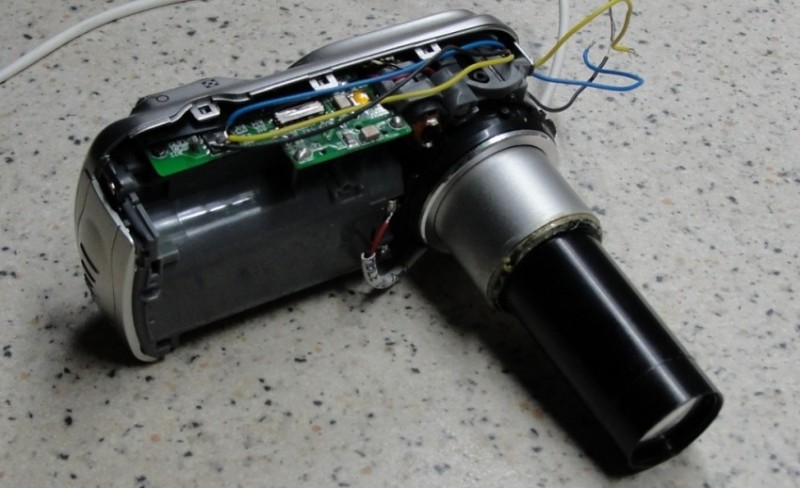

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

• Соединяем объектив 400 мм и 17 мм.
• Подносим к линзе фонарик, включаем.
• На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Микроскоп из мобильного телефона

Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм

Важно не поцарапать

Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.

Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.

Микроскоп из веб-камеры

Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.

Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.

Делаем микроскоп из веб-камеры своими руками:

• Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
• Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
• Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
• Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
• Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
• Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
• Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода +5V и -5V. После чего оптическую часть можно считать готовой.

Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.

Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.

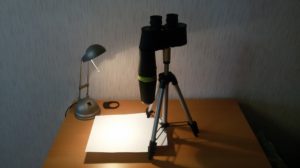

По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.

Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

Споры под микроскопом — как провести эксперимент

Детям (впрочем, как и взрослым) очень нравится наблюдать за танцующими спорами хвоща – древнего растения, заставшего динозавров. У каждой споры хвоща имеются специальные приспособления – элатеры. Они предназначены для распространения растения при помощи воздушных масс. Их топливом является изменение влажности. При рассмотрении спор хвоща покрывное стекло не используется

Чтобы заставить споры «танцевать» на них достаточно подышать, но осторожно, иначе они просто разлетятся

При попадании на споры воды, они сжимаются. В этом случае удивительный танец можно будет наблюдать — только при полном их высыхании.

Мухи, бабочки и другие насекомые под микроскопом

В домашних условиях найти насекомое для исследования под микроскопом не так сложно, как кажется. Достаточно просто выйти на балкон. Там, как правило, можно найти массу всевозможных трупиков насекомых

Выбрав подходящий объект, его нужно (при помощи иглы) осторожно перенести на смотровое стеклышко, и максимально аккуратно накрыть покрывным стеклом

Любой ребенок, задевая крыло бабочки, замечал, что на его пальцах оставалась пыльца. Глядя в окуляр, можно понять, что это вовсе не пыль, а маленькие чешуйки крылышек. С помощью микроскопа ребенок сможет изучить не только строение насекомого, его крылья и конечности, но и понять, что каждая его чешуйка имеет разную форму.

Великие и ужасные

Ну а самые прекрасные объекты для детских исследований – это, бесспорно, насекомые. Где брать образцы для рассматривания, решать вам. Но, думаю, не стоит ловить и убивать насекомых специально. Даже ради науки. Не нужно такой подход делать для малыша нормой. Исключения могут составлять насекомые «вредные»: муха, комар, таракан, колорадский жук. Этих «надоед» всегда можно отыскать с избытком. Очень интересно рассматривать под микроскопом (особенно бинокулярным) муху

Обратите внимание малыша на устройство ее глаза, ножек, крыльев. Посмотрите крыло с обеих сторон. Сверху хорошо видно его строение, а снизу вам представится очень красивая картинка: радужные парчовые переливы

У комара обратите внимание на «кусающее» устройство – хоботок

Сверху хорошо видно его строение, а снизу вам представится очень красивая картинка: радужные парчовые переливы

У комара обратите внимание на «кусающее» устройство – хоботок

Поищите на лугу крыло бабочки. Под микроскопом на нем видна пыльца. Обследуйте паутину. Там всегда можно найти погибших мелких насекомых. Просто поразительно, как сложно устроены такие крошечные, неприметные существа. Прочитайте с малышом книгу Я. Ларри «Необыкновенные приключения Карика и Вали». Наверное, Карик и Валя видели насекомых почти такими же – огромными и ужасающими.

Выбор подходящей модели

Многих начинающих исследователей интересует, какой прибор выбрать, чтобы рассмотреть кисломолочные, а также другие распространенные категории бактерий.

Бюджетный сегмент микроскопов, демонстрирующих 640-кратное увеличение, не даст того эффекта, который можно оценить на видео, сделанном более мощным микроскопом. Бактерии в моче, к примеру, можно увидеть только под линзами оборудования, увеличивающим в 1000 крат и больше.

Под линзами обычного микроскопа будут показаны не совсем четкие палочки, нити, шарики с отсутствием четких контуров, сероватого оттенка.

Фазово-контрастный тип прибора работает на основе определения различной плотности частиц. Данный микроскоп, позволяющий осуществлять наблюдение и увеличение бактерий, окрашивает элементы в светло-серый или темно-серый оттенок. На таком видео можно рассмотреть многократное увеличение бактерий, находящихся в моче.

Темнопольный микроскоп позволяет разглядеть кисломолочные бактерии (увидеть, как они выглядят, можно также на фото). Его преимущество состоит в рассеивании света, идущего не через линзу напрямую, а сбоку. Прибор также позволяет понять, какой актуальный характер движения бактерий.

Микроскоп из фотоаппарата

Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.

Делаем микроскоп из фотоаппарата своими руками:

• Соединяем объектив 400 мм и 17 мм.
• Подносим к линзе фонарик, включаем.
• На стекло наносим препарат, вещество или другой микропредмет изучения.

Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.

Оборудуем лабораторию

Для того чтобы занятия с микроскопом не наскучили малышу, организуйте их, как увлекательную игру, добавив известную долю таинственности. Пусть ребенок представит себя настоящим ученым-исследователем. А для этого ему понадобится мини-лаборатория. Выделите малышу полку, где будет стоять микроскоп, храниться образцы и необходимые инструменты для детских исследований. Обычный письменный стол может в считанные минуты превратиться в рабочий уголок. Только непременно позаботьтесь о хорошем освещении. Это снизит неизбежную нагрузку на детские глаза: чем лучше освещен объект, тем легче его разглядеть. Так что лучшее место для микроскопа – возле окна. Да еще прибавьте к этому яркую настольную лампу. Сразу приучайте малыша поддерживать порядок на рабочем месте (в лаборатории всегда должен быть порядок!), а после занятий все за собой убирать. Дайте ребенку всевозможные баночки и коробочки, в которых он сможет хранить свои объекты для исследования и необходимый инвентарь.

Кроме самого микроскопа, вам понадобятся предметные и покровные стекла, пипетки, пинцет, игла. А также некоторые вещества: дистиллированная вода, спирт, водный раствор йода (для окраски). Объясните малышу правила безопасности и строго требуйте их соблюдения. Все-таки микроскоп (даже детский) – не игрушка, а сложный оптический прибор. И колоть орехи им не стоит. Также не обязательно бездумно крутить все подряд винты. Делать это нужно осознанно и с определенной целью. Сразу расскажите малышу, что и для чего в микроскопе предназначено и научите кроху все называть своими именами, а не «штучками» и «колесиками». Замечено, что даже пятилетние малыши быстро осваиваются с микроскопом: подбирают нужное увеличение и наводят резкость, рассматривая все, что попадается под руку.

Первое время не оставляйте малыша с микроскопом один на один. Рассматривать предметы в отраженном свете при небольшом увеличении ваш маленький микроскопист научится быстро. А вот работы с предметными стеклами лучше ему самому пока не доверять, а делать это вместе. Во-первых, приготовление препарата подразумевает манипулирование острыми предметами (лезвие, игла) и химическими веществами. Во-вторых, предметные стекла – вещь крайне хрупкая. Неумелые пальчики могут их легко раздавить и пораниться. Научите малыша пользоваться пинцетом: отделять кусочки исследуемых объектов, класть их на предметный столик. Это будет развивать аккуратность и точность движений маленького исследователя.

Что можно посмотреть под микроскопом?

Для рассматривания под микроскопом годится буквально все. Начните с небольшого увеличения. Рассмотрите вместе с малышом листочки собранных растений. Многие из них имеют волоски, которые очень интересно рассматривать в микроскоп. Хорошо видно строение листа, жилки. Посмотрите на лист мать-и-мачехи с одной и с другой стороны. Они совершенно разные: одна сторона опушена, другая – нет. Сначала пусть малыш определит это на ощупь, а потом увидит волоски в микроскоп. На листе крапивы можно рассмотреть те самые жгучие волоски, которые доставляют так много неприятностей голым детским ножкам и ручкам. Сорвите по листочку от каждого комнатного растения. Каждый по-своему интересен и неповторим. Если на подоконнике растут кактусы, пусть ради науки пожертвуют несколькими колючками.

Очень красивы лепестки цветов. Можно рассмотреть пыльцу. Для этого перенесите ее мягкой кисточкой с цветка на предметное стекло. Если малышу будет интересно, попробуйте зарисовать, как выглядит пыльца разных растений. Некоторые микроскопы снабжены специальным проектором, который проецирует изображение на бумагу. Так его легче будет зарисовать. Рассмотрите кожуру и мякоть всевозможных овощей и фруктов. Чем они похожи и чем различаются?

Интересно рассматривать волосы и сравнивать их по цвету и толщине. Окажется, что кошачья шерсть тоньше человеческого волоса, а папин волос толще детских. А подсунутый под микроскоп собственный палец может произвести настоящий фурор. Особенно впечатлит грязь под ногтями. Микробов там, конечно, не увидишь. Но и без них выглядит ужасающе. Сразу может поступить требование постричь ногти. Не менее интересно посмотреть, из чего состоит домашняя пыль, как выглядит бумага, вата, нитки, клочки кукольных волос и меха мягких игрушек, рыбьи чешуйки и кости, икринки, мед, капельки молока, кристаллики соли, сахара, лимонной кислоты, соды, льда, всевозможные семечки и крупы, кусочки грибов, камушки и ракушки, привезенные с моря, шишки, бумажные деньги (на них можно отыскать разные знаки, которые не видны без увеличения).

Если у вас есть аквариум, соскребите немного налета с его стенок, положите на предметное стекло, сверху накройте покровным стеклом и рассмотрите при среднем увеличении. Поверьте, это потрясающая картинка! Из болотной воды, которую малыш набрал в «экспедиции», тоже получается интереснейший микропрепарат. Хоть и не микробы, но живые, двигающиеся существа. Фантастика! Кроме зоопланктона, можно увидеть и одноклеточные водоросли со жгутиками. Иногда в воду может попасть лягушачья икра, крошечные головастики и личинки водяных насекомых. А потом рассмотрите воду из-под крана. Есть ли там что-то живое и почему?

Вырастите с малышом плесень на хлебе. Для этого положите кусочек хлеба в стеклянную банку с крышкой (если есть специальная чашка Петри, то в нее), смочите водой и поставьте на несколько дней в теплое место (но не на солнце). Немного выросшей плесени положите в капельку воды на предметное стекло, закройте покровным стеклом, и ваш препарат готов. Можно рассмотреть обычные пекарские дрожжи. Для этого отщипните от брикета маленький кусочек и разведите в капельке воды. А еще можно прорастить пшеничное зернышко и ежедневно наблюдать, какие с ним происходят изменения…

Инструкция по изготовлению цифрового микроскопа

Цифровой микроскоп своими руками делается очень просто, нужно только соблюдать определенную последовательность действий:

1. Для начала следует соорудить «скелет» конструкции. Для этого нужно металлическую пластину соединить с уголками. Все элементы можно скрепить болтами. В качестве штатива можно использовать металлическую трубу небольшого диаметра. Она имеет определенные плюсы. Например, при помощи специальных крепежей вы можете к вертикальному элементу прикрутить еще один небольшой кусочек трубы, к которой прикрепится объектив. При необходимости вы сможете поднимать или опускать данный элемент. Кроме того, для сооружения платформы можно также использовать небольшую картонную коробку, в которую вставляется штатив и заливается плиточным (или другим) клеем. Учтите, что конструкция должна быть максимально устойчивой.

2. Далее можно сделать регулятор настройки фокуса. Для этого используется капроновая нить (или резинка), подвижная втулка, ушко для фиксации нити на штативе. То есть вам нужно сделать своеобразный редуктор, благодаря которому точность фокуса объектива увеличивается.

3. Далее электронный микроскоп своими руками делается просто. Теперь следует выкрутить объектив из веб-камеры

Делайте это осторожно, чтобы не повредить элемент. Далее нужно перевернуть его и поставить на место

Для крепления используйте термоклей. Готовую конструкцию можно прикрепить к подвижной части штатива. Под ней следует организовать предметный столик с подсветкой. Для этого используется обычный светодиод.

4. В последнюю очередь нужно обработать провод веб-камеры. То есть следует срезать его толстую оплетку. В этом случае он станет более гибким и не будет мешать передвижению объектива.

Теперь вы знаете, как сделать микроскоп своими руками. Удачи!

Микроскоп является довольно сложным оптическим прибором, с помощью которого можно производить наблюдения за невидимыми или плохо видимыми невооружённым глазом объектами. Любознательным людям он позволяет проникнуть в тайны “микрокосмоса”. Микроскоп можно попробовать сделать самим. Конструкций самодельных микроскопов довольно много и в этой статье мы рассмотрим одну из них.

Одна из наиболее удачных конструкций была предложена Л. Померанцевым. Для изготовления микроскопа вам нужно приобрести в аптеке или оптическом магазине две одинаковые линзы по +10 диоптрий, желательно диаметром около 20 миллиметров. Одна линза нужна для окуляра микроскопа, другая – для объектива. Но прежде давайте разберёмся в единицах измерения линз.

Что можно рассмотреть?

Каждый теперь может увидеть фото и видео всех известных науке бактерий в свободном доступе. Кисломолочные — это кокки и палочки, бактерии в моче — правильной формы шары (стафилококки), прямые палочки, нити (протеусы). Особенно хорошо они видны под электронным прибором на фото.

Исследуемый материал нужно фиксировать специальным методом, чтобы избежать быстрого распада и снизить уровень токсичности (второе актуально для исследования не всегда безопасных микроорганизмов в моче).

Увидеть бактерии в электронный микроскоп можно после предварительного нагрева стекла, на который нанесен образец для рассмотрения. Не обязательно покупать горелку – бытовые источники огня и стандартный пинцет позволят это сделать. В этих же целях можно использовать метиловый спирт или ацетон

Химическая фиксация требует осторожности (лучше рассмотреть для начала видео). Далее производится окраска образца с последующим увеличением его под микроскопом (наиболее распространенная краска — метиленовая синяя)

Изготовление

1) Разборка лазерной указки и извлечение линзы.

Для этого используем самую дешевую указку, поэтому не покупайте для этого дорогие модели. В общей сложности понадобится 2 линзы. (Этот шаг можно пропустить, если вы купите в магазине саму линзу).

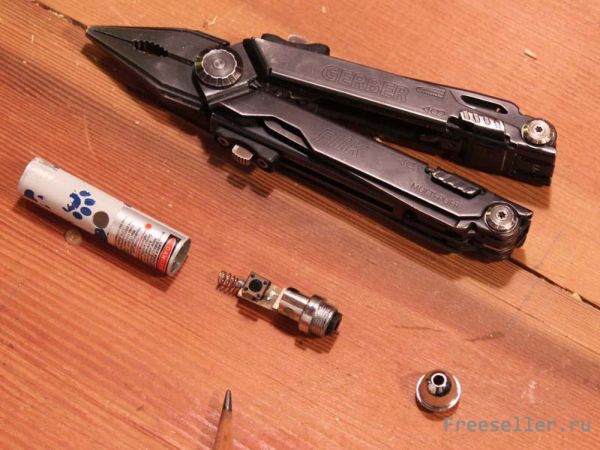

Для разборки указки откручиваем заднюю крышку и вынимаем батарейки. Все внутренности извлекаем с помощью простого карандаша с ластиком. Линза находиться в объективе, и чтобы достать ее необходимо открутить кусок маленького черного пластика.

Сама линза состоит из тонкого полупрозрачного стекла, толщиной около 1 мм, можете приложить ее к камере телефона чтобы поэкспериментировать с увеличенной фотографией, сделать качественный фотоснимок очень тяжело, поэтому решил изготовить для микроскопа стойку фиксатор.

2) Изготовление основания корпуса.

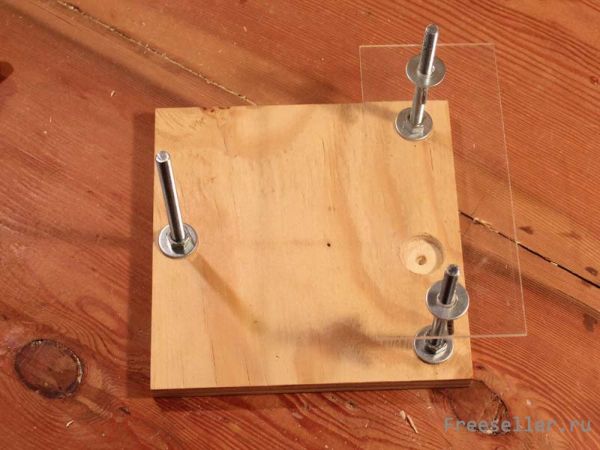

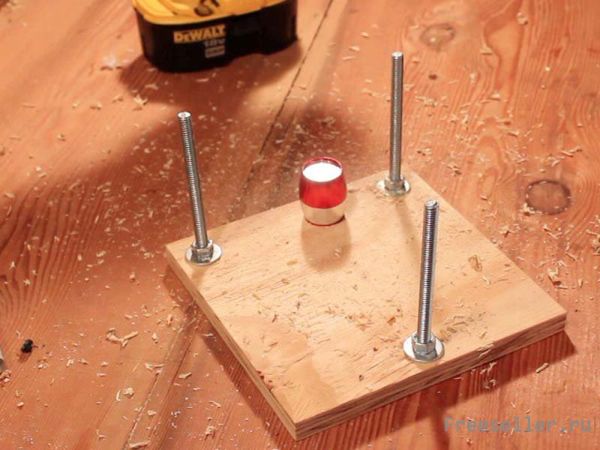

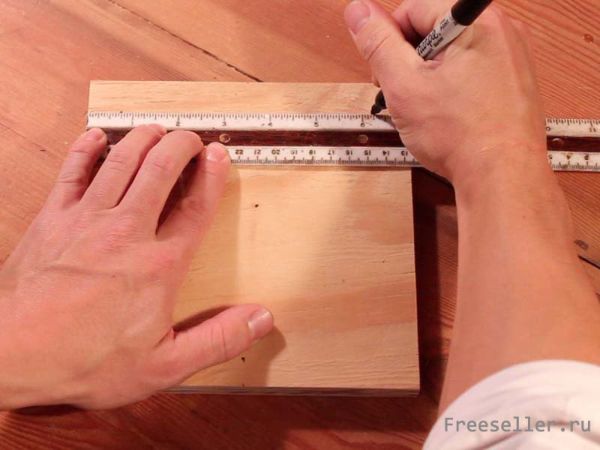

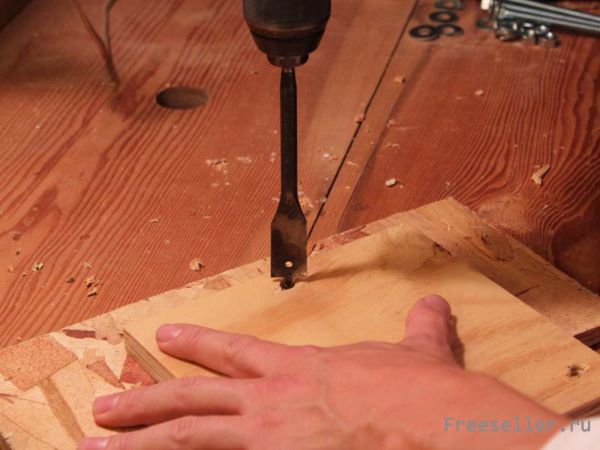

Вход пошел кусок фанеры размерами 7 х 7 см, в котором сверлим 3 отверстия для стоек (болтов) Места сверлению отверстий показаны на фотографии метками.

3) Подготовка оргстекла и линз.
Вырезаем из оргстекла 2 куска размерами: 7 х 7 см и 3 х 7 см. На первом куске оргстекла сверлим 3 дырки по шаблону фанеры, это будет верхняя часть корпуса. На 2 куске сверлим 2 дырки по шаблону фанеры, это будет промежуточная полка микроскопа.При сверлении оргстекла не давите сильно.

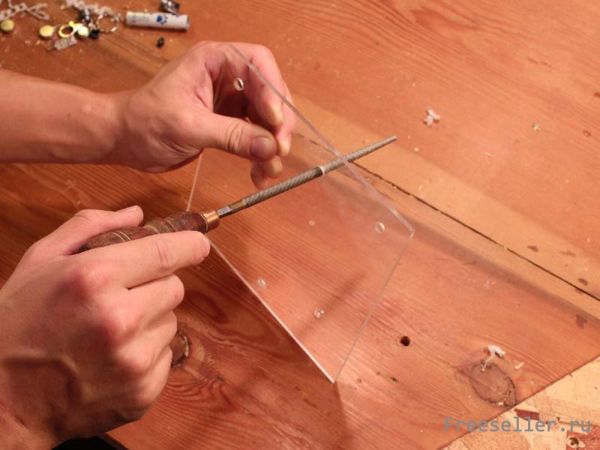

Теперь потребуется просверлить отверстия в оргстекле для линзы и объектива, для этого потребуется сверло D = D объектива или немного меньше. Финишную подгонку отверстия делаем с помощью круглых напильников или рашпилей.Линзы необходимо встроить в просверленное отверстие в оба стекла.

4) Сборка корпуса.
Когда все детали микроскопа готовы, можно приступить и к самой сборке, но до этого остался еще 1 момент:- необходимо снизу подать источник света, для этого в нижней части корпуса я просверлил отверстие для монтажа небольшого диодного светильника.

Приступаем к окончательной сборке. Закручиваем болты плотно к основанию.Промежуточная стойка микроскопа с о 2 линзой должна помещаться вверх и вниз, чтобы можно было регулировать размер увеличения оптикой.

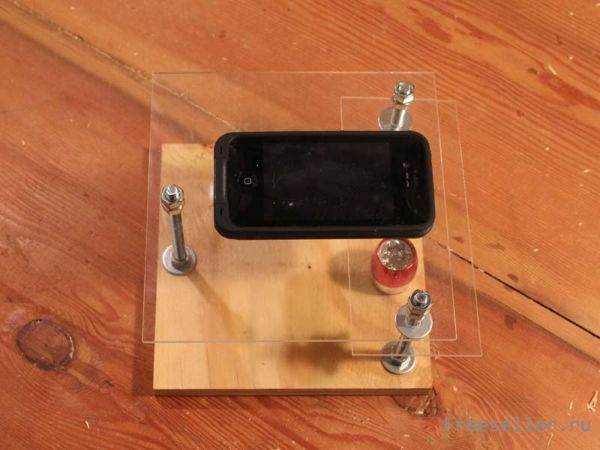

Для этого на 2 болта закручиваем гайки барашки, 2 шайбы и монтируем стекло с уже вклеенной линзой размером 3*7 см.

Затем устанавливаем верхнюю крышку, здесь уже используем обычные гайки, но ставим их и сверху и снизу.

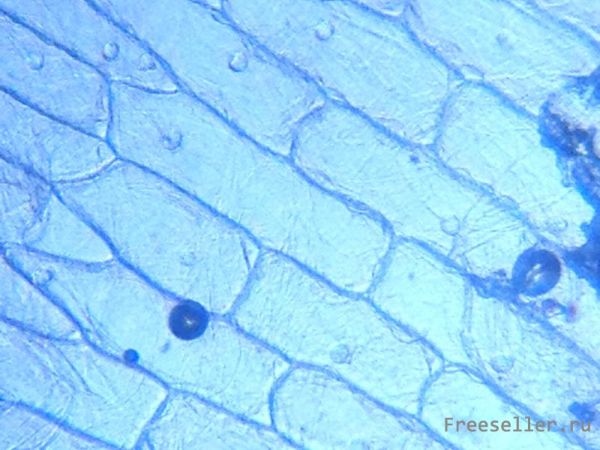

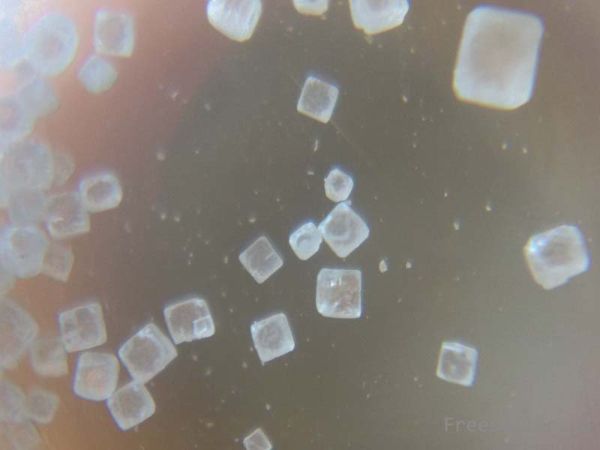

Поздравляю, Вас вы только что сделали дешевый цифровой микроскоп, вот несколько фотоснимков сделанных с помощью него.

Правила работы с микроскопом

• Работать с микроскопом необходимо сидя;
• Перед работой микроскоп необходимо проверить и протереть от пыли мягкой салфеткой;
• Установить микроскоп перед собой немного слева;
• Начинать работу стоит с малого увеличения;
• Установить освещение в поле зрения микроскопа, используя электроосветитель или зеркало. Глядя одним глазом в окуляр и пользуясь зеркалом с вогнутой стороной, направить свет от окна в объектив, а затем максимально и равномерно осветить поле зрения. Если микроскоп снабжен осветителем, то подсоединить микроскоп к источнику питания, включить лампу и установить необходимую яркость горения;
• Положить микропрепарат на предметный столик так, чтобы изучаемый объект находился под объективом. Глядя сбоку, опускать объектив при помощи макровинта до тех пор, пока расстояние между нижней линзой объектива и микропрепаратом не станет 4-5 мм;
• Передвигая препарат рукой, найти нужное место, расположить его в центре поля зрения микроскопа;
• Для изучения объекта при большом увеличении, сначала нужно поставить выбранный участок в центр поля зрения микроскопа при малом увеличении. Затем поменять объектив на 40 х, поворачивая револьвер, так чтобы он занял рабочее положение. При помощи микрометренного винта добиться хорошего изображения объекта. На коробке микрометренного механизма имеются две черточки, а на микрометренном винте – точка, которая должна все время находиться между черточками. Если она выходит за их пределы, ее необходимо возвратить в нормальное положение. При несоблюдении этого правила, микрометренный винт может перестать действовать;
• По завершении работы с большим увеличением, установить малое увеличение, поднять объектив, снять с рабочего столика препарат, протереть чистой салфеткой все части микроскопа, накрыть его полиэтиленовым пакетом и поставить в шкаф.
