Цифровой микроскоп из веб камеры

Как сделать электронный микроскоп: необходимые материалы

Для изготовления представленного устройства обычно используется веб-камера. Перед тем как сделать микроскоп такого типа, соберите весь необходимый материал и инструмент:

Персональный компьютер или ноутбук.

Веб-камера (желательно с ручной настройкой фокуса). Учтите, что нам понадобится объектив, так что он должен легко выниматься из первоначального устройства.

Несколько больших и маленьких уголков, из которых впоследствии будет сооружена стойка.

Трубка стальная небольшого диаметра и специальное крепление, которое может передвигаться и фиксироваться на поверхности металла.

Небольшое зеркало или вспышка из мобильного телефона для конструирования подсветки.

Металлическая пластина для изготовления платформы.

Крепежи, а также пистолет с термоклеем.

Результаты экспериментов под самодельным микроскопом

Вы не поверите результатам этого микроскопа. Трудно поверить, что возможно получить такие результаты с помощью этого простого микроскопа DIY. Примерно увеличение составляет около 200x. Ниже будут результаты под данным самодельным микроскопом.

клеточные стенки и ядрышки хорошо видны.

Клетка крови под микроскопом своими руками

Клетки крови кажутся красными, когда они слипаются. В распределенном виде они могут быть видны как маленькие пузырьки или рыбья икра.

В связи с сумасшедшими темпами развития радиотехники и электроники в сторону миниатюризации, всё чаще при ремонте аппаратуры приходится иметь дело с SMD радиокомпонентами, которые без увеличения, порой, даже рассмотреть невозможно, не говоря уж об аккуратном монтаже и демонтаже.

Итак, жизнь заставила поискать в интернете прибор, типа микроскопа, который можно было бы изготовить своими руками. Выбор пал на USB-микроскопы, самоделок которых предлагается очень много, но все они не могут быть использованы для пайки, т.к. имеют очень маленькое фокусное расстояние.

Я решил поэкспериментировать с оптикой и сделать USB-микроскоп, который бы удовлетворял моим требованиям.

Вот его фото:

Итак, «не растекаясь мыслью по древу», начнём:

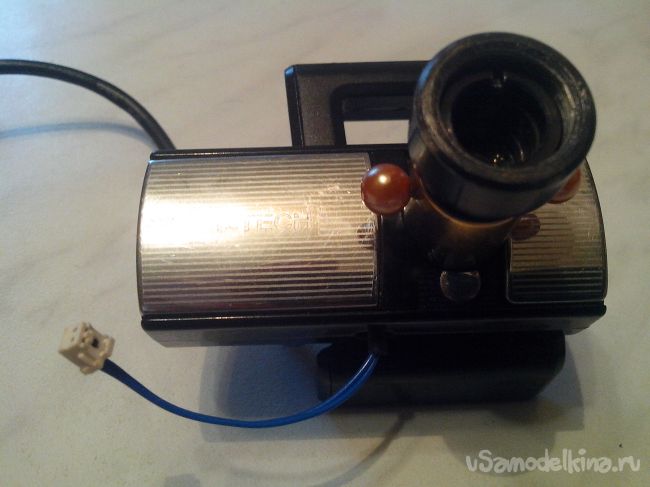

1. Я взял самую дешёвую веб-камеру A4Tech, честно скажу, мне её просто подарили из-за фигового качества изображения, на что мне было глубоко наплевать, лишь бы была исправной. Конечно, если бы я взял более качественную и, естественно, дорогую веб-камеру микроскоп получился бы с лучшим качеством изображения, но я, как Самоделкин, действую по правилу – «За неимением горничной, «любят» дворника», да и, к тому же, качество изображения моего USB-микроскопа для пайки меня устроило.

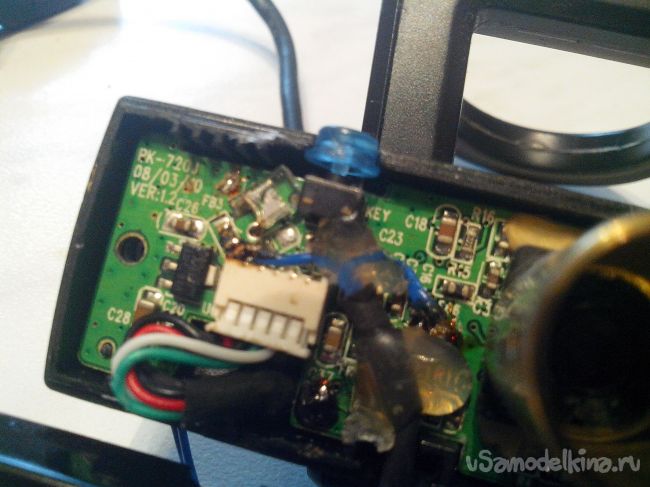

Для питания будущей подсветки, с USB кабеля, которым соединяется веб-камера с компьютером, я вывел два провода с мини-разъёмом (папа) – «+5v, от красного провода USB кабеля» и «-5v, от чёрного провода».

Поехали…

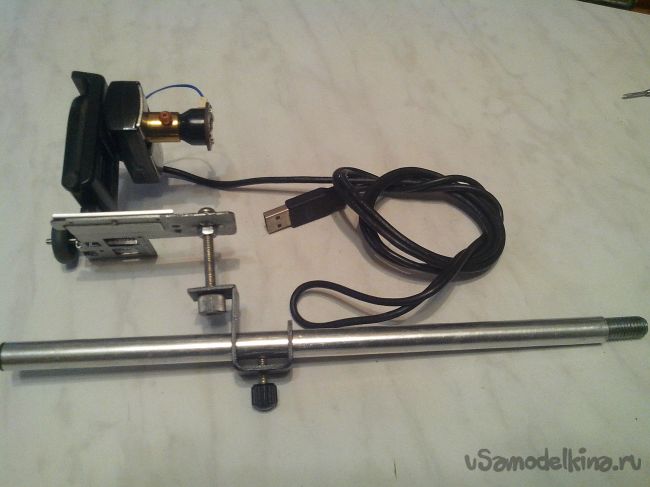

2. В качестве подвижного механизма для точной настройки резкости я решил взять устаревший механизм для чтения дискет (в народе его называли «флопповод»).Для тех, кто не застал сие «чудо техники», выглядит он вот так:

Всё получилось, как я хотел, движение механизма было плавным и точным (без люфтов). Ход механизма составил 17 мм, что идеально для точной настройки резкости микроскопа при любом фокусном расстоянии оптики.

При помощи двух болтов М2 я закрепил электронно-оптическую часть USB-микроскопа на подвижный механизм для точной настройки резкости.

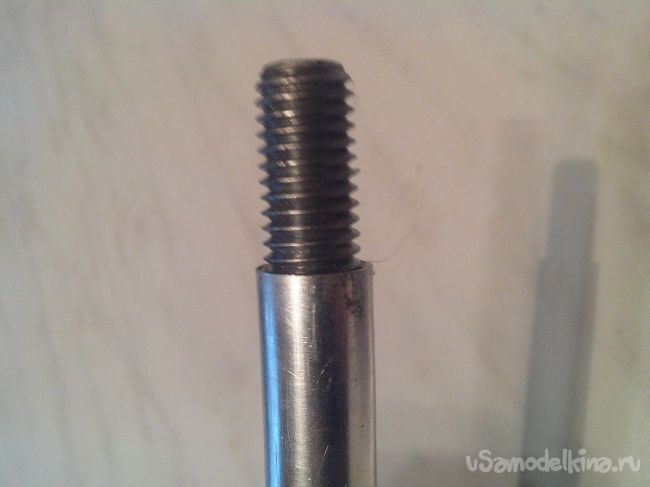

3. С времён СССР у меня в сарае валялся увеличитель УПА-63М, детали которого я и решил использовать. Для стойки штатива я взял вот такую готовую штангу с креплением, которая была в комплекте увеличителя. Данная штанга изготовлена из алюминиевой трубки с наружным ø 12 мм и внутренним ø 9,8 мм. Для её крепления к основанию я взял болт М10, ввернул его на глубину 20 мм (с усилием) в штангу, а остальную часть резьбы оставил, отрезав шляпку болта.

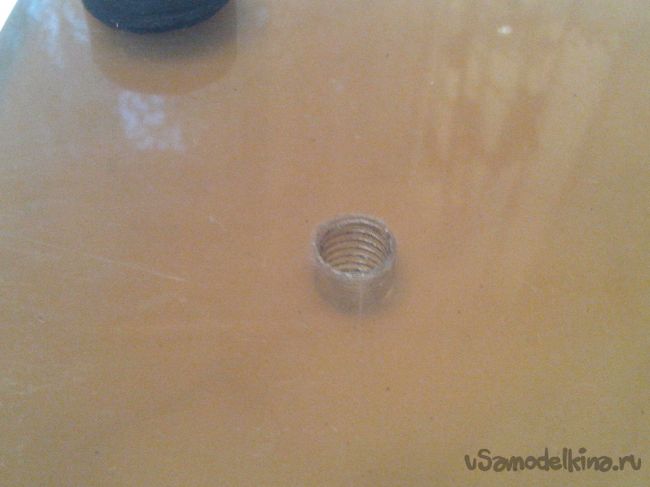

4. С давних времён лежал у меня кусок полупрозрачной пластмассы светло-коричневого цвета. Поначалу я думал, что это оргстекло, но при обработке понял, что нет. Ну, да ладно – решил я его применить для основания и столика моего USB-микроскопа.

Простейший электронный цифровой микроскоп можно сделать своими руками используя старый телефон с камерой, хотя все же лучше использовать смартофон (в нашем случае iphone) и экран больше и камера лучше.

Общая увеличительная способность микроскопа может составлять до 375 раз в зависимости от количества и класса используемых линз.Кстати, сами линзы при изготовлении микроскопы мы взяли из старенькой лазерной указки, но если у вас таковой не имеется, то их можно купить по дешевке в любом китайском интернет магазине.

Себестоимость самодельного микроскопа не превышает 300 рублей, если брать в расчет стоимость материалов:

Как смастерить самодельный микроскоп

Из бумаги склейте трубку длиной десять сантиметров по диаметру линз. Затем разрежьте её пополам, чтобы получились две трубки длиной по пять сантиметров. В них вставьте линзы.

В один конец каждой трубки вклейте картонное или склеенное из узкой полоски бумаги колечко с отверстием диаметром десять миллиметров. На это колечко изнутри положите линзу и прижмите её картонным цилиндриком, смазанным клеем. Внутри трубка и цилиндрик должны быть окрашены чёрной тушью. (Это надо сделать заранее)

Обе трубки вставьте в тубус – третью трубку длиной 20 сантиметров и таким диаметром, чтобы трубки окуляра и объектива входили в него туго, но могли передвигаться. Внутри тубус также должен быть окрашен в чёрный цвет.

На листе фанеры начертите две концентрические окружности: одну радиусом 10 сантиметров, другую радиусом 6 сантиметров. Получившийся круг выпилите, и разрежьте по диаметру на две части. Из этих полукругов сделайте корпус микроскопа С-образной формы. Полукруги соединяют тремя деревянными колодочками, толщиной 3 сантиметра каждая.

Верхняя и нижняя колодочки должны быть длиной по 6 и шириной по 4 сантиметра. Они выступают на 2 сантиметра за внутренний край фанерных полукругов. На верхней колодочке закрепите тубус с трубками и регулировочный винт. Для тубуса в колодочке вырежьте желобок, а для регулировочного винта просверлите сквозное отверстие и выдолбите квадратное углубление.

А – трубка с линзами; Б – тубус; В – корпус микроскопа; Г – соединительные колодочки; Д – регулировочный винт; Е – предметный столик; Ж – диафрагма; З – зеркальце; И – подставка.

Регулировочный винт – это деревянный стерженёк, на который туго насажен цилиндрик, вырезанный из резинки для карандаша или из намотанной изоляционной ленты. Лучше всего для этой цели использовать небольшой отрезок подходящей резиновой трубки.

Сборка винта производится так. Колодочку разрезаем по длине пополам. В отверстие одной половины продеваем стрежень винта, насаживаем на него, резиновый цилиндрик, затем другой конец продеваем в отверстие второй половины колодочки и склеиваем обе половины. Резиновый цилиндрик должен поместиться в квадратном углублении и свободно в нем вращаться. Колодочку с винтом приклеиваем к фанерным полукругам, сделав на концах их вырезы для стрежня винта. На концы стержня насаживаем ручки – половинки катушки от ниток.

Теперь тубус с трубками прикрепите к колодочке с помощью скобы, выгнутой из жести. Предварительно в скобе сделайте вырезы для винта и прибейте её или привинтите шурупами к колодочке.

Резиновый цилиндрик регулировочного винта должен плотно прижиматься к тубусу при вращении винта тубус будет медленно и плавно передвигаться вверх и вниз.

Микроскоп можно сделать и без регулировочного винта. В этом случае тубус достаточно приклеить к верхней колодочке, а наводить прибор на предмет только передвижением трубок с линзами в тубусе.

К нижней колодочке сверху прибейте или приклейте предметный столик – фанерную пластинку с отверстием диаметром около 10 миллиметров посредине. По бокам отверстия прибейте две выгнутые полоски жести – зажимы, которые будут придерживать стёклышко с рассматриваемым препаратом.

Снизу к предметному столику прикрепите диафрагму – деревянный или фанерный кружочек, в котором по окружности просверлите четыре отверстия разных диаметров: например, 10, 7, 5 и 2 миллиметра. Диафрагму закрепите гвоздём так, чтобы её можно было вращать и чтобы её отверстия при этом совпадали с отверстием предметного столика. С помощью диафрагмы изменяют освещение препарата, регулируют толщину пучка света.

Размеры предметного столика могут быть, например, 50х40 миллиметров, размер диафрагмы – 30 миллиметров. Но эти размеры можно или увеличить или уменьшить.

Ниже предметного столика к той же колодочке прикрепите зеркальце размером 50х40 или 40х40 миллиметров. Зеркальце приклеивают к дощечке, по бокам в неё забивают два гвоздика без шляпок (патефонные иголки). Этими гвоздиками дощечка вставляется в отверстие жестяной скобочки, привинченной шурупом к колодочке. Благодаря такому креплению зеркальце можно поворачивать – устанавливать с разным наклоном, направляя пучок света на отверстие предметного столика.

Третьей соединительной колодочкой корпус микроскопа прикрепите к подставке. Её можно вырезать из толстой доски любых размеров

Важно, чтобы микроскоп держался на ней устойчиво, не шатался. Снизу на колодочке вырежьте прямой шип, а в подставке выдолбите гнездо для него

Шип смажьте клеем и вставьте в гнездо.

Регулируют микроскоп, поворачивая зеркальце, передвигая винтом тубус и трубки с линзами в тубусе, увеличивая изображение в 100 раз и более.

Фото микроскопа своими руками

Как сделать простой микроскоп Левенгука

Сначала научимся делать маленькие линзы — стеклянные шарики диаметром 1,5 — 3 мм.
Возьмите стеклянную трубку длиной не менее 15 — 20 см и диаметром 4 — 6 мм. Прогрейте ее посередине на огне до размягчения стекла, не забывая все время поворачивать вокруг оси. Почувствовав, что трубка стала пластичной посередине, резко разведите два ее конца в стороны. В итоге вы получите две трубки с тонкими длинными кончиками на одном из концов. Прогрейте кончик над пламенем спиртовки или газовой горелки, чтобы силы поверхностного натяжения образовали на его конце стеклянный шарик.

Стеклянный шарик поместите с помощью пинцета в углубление. Накройте сверху второй пластиной и стяните их вместе с помощью винтов и гаек. (Мы специально сделали разборную конструкцию, чтобы поэкспериментировать с шариками разного диаметра). Головки винтов должны быть со стороны выступа смотрового отверстия, потому что при просмотре микроскоп касается кожи лица.
Теперь с помощью клейкой ленты (скоча) прикрепите по контуру к медной пластине напротив смотрового отверстия покрывное стеклышко от школьного микроскопа. (Если у вас его нет, подойдет прозрачная пластмассовая пластинка, вырезанная из пластиковой бутылки).
Положите напротив смотрового отверстия объект, который вы хотите рассмотреть в микроскоп, и накройте вторым покрывным стеклышком. Но фото вы видите, что объектом наблюдения является простая нитка.

Микроскоп нужно поднести к самому глазу и смотреть через него на какой-либо источник света. Это может быть окно в яркий солнечный день или настольная лампа. После этого вам откроется удивительный микромир. Нитка, например, будет выглядеть огромным канатом, из которого торчат оборванные тросы. Ножка обыкновенной мухи скорей напомнит ногу слона, сильно покрытую щетиной.
Не менее интересно рассматривать разные жидкости. Если рассматривать сильно разбавленную в воде акварельную краску, можно увидеть знаменитое броуновское движение частичек краски в воде. Молоко предстанет перед вами в виде огромных плавающих островов капелек жира. Вода из соседней лужи скрывает в себе невидимый мир микроорганизмов, которые даже не подозревают о том, что вы за ними пристально наблюдаете.
Кровь лягушки при рассмотрении в микроскоп выглядит совершенно ошеломляюще.

В статье расскажем как сделать как сделать микроскоп своими руками с увеличением х200, пошаговая инструкция и результатами экспериментов: луковая кожица, кровь, лист.

Здравствуйте! все, вы когда-нибудь мечтали исследовать микроскопический мир? Могу поспорить, что большинство из вас скажет ДА! Но инструменты, которые требуются, очень дорогие. Но есть решение, которое дает достойные результаты, которое будет стоить всего несколько долларов. Микроскопы используют линзы высокой мощности, чтобы сделать изображение с большим увеличением. Просто если у нас есть мощный объектив мы сможем это сделать. В обычных микроскопах изображение сфокусировано прямо на наших глазах. Это требует очень сложной конструкции линзы. Используя смартфон и мощный объектив, мы можем сделать это очень простым способом. Просто нужно держать объектив перед камерой смартфона, прикасаясь друг к другу. Затем через камеру вы можете увидеть сильно увеличенное изображение. Но для того, чтобы постоянно наблюдать за образцом, мы должны создать установку. Итак, давайте приступим!

Проверяем наш самодельный микроскоп

Теперь у нас есть готовый микроскоп. Посмотрим, как с этим работать. Прежде всего мы должны сбалансировать платформу телефона. Для этого, повернув четыре винта, вы можете изменить высоту держателя телефона. Держите высоту примерно на 2-3 мм. Хорошо, теперь вы должны поместить камеру вашего телефона идеально выровненной с объективом на платформе телефона. Это можно сделать, включив приложение камеры и выровняв его до получения идеального изображения.

После этого нам нужен образец для наблюдения. Как вы можете видеть на изображении, я поместил 2 луковичные ткани. Поскольку у нас достаточно места, можно разместить более одного образца. Затем включите вспышку. Теперь вы можете сдвинуть платформу телефона на стекло, пока изображение с камеры не покажет сфокусированное изображение ткани. Фокусировка может быть выполнена с помощью двух винтов, которые наиболее близко расположены к камере.

Создание подиума для микроскопа

До этого момента мы завершили держатель. Итак, теперь нам нужна подиум для образца. Я выбрал стеклянную пластину для этой цели. Это позволяет помещать образец непосредственно на подиум. В то время как смартфон может свободно перемещаться и наблюдать любую часть образца. Это может немного запутать вас, но это будет ясно на изображениях.

Для того, чтобы видеть через этот микроскоп, нам нужно освещение. Чтобы освободить место для освещения, я поднял сцену с помощью четырех труб из ПВХ, нарезанных на одинаковую длину около 5 см. Затем мы устанавливаем метод освещения под стеклянной сценой. В моем случае Я использую фонарик телефона. Это легко и идеально подходит для этого проекта. Я испробовал много источников света, но смартфон-фонарик дал лучшие результаты.

Изготовление

1) Разборка лазерной указки и извлечение линзы.

Для этого используем самую дешевую указку, поэтому не покупайте для этого дорогие модели. В общей сложности понадобится 2 линзы. (Этот шаг можно пропустить, если вы купите в магазине саму линзу).

Для разборки указки откручиваем заднюю крышку и вынимаем батарейки. Все внутренности извлекаем с помощью простого карандаша с ластиком. Линза находиться в объективе, и чтобы достать ее необходимо открутить кусок маленького черного пластика.

Сама линза состоит из тонкого полупрозрачного стекла, толщиной около 1 мм, можете приложить ее к камере телефона чтобы поэкспериментировать с увеличенной фотографией, сделать качественный фотоснимок очень тяжело, поэтому решил изготовить для микроскопа стойку фиксатор.

2) Изготовление основания корпуса.
Вход пошел кусок фанеры размерами 7 х 7 см, в котором сверлим 3 отверстия для стоек (болтов) Места сверлению отверстий показаны на фотографии метками.

3) Подготовка оргстекла и линз.
Вырезаем из оргстекла 2 куска размерами: 7 х 7 см и 3 х 7 см. На первом куске оргстекла сверлим 3 дырки по шаблону фанеры, это будет верхняя часть корпуса. На 2 куске сверлим 2 дырки по шаблону фанеры, это будет промежуточная полка микроскопа.При сверлении оргстекла не давите сильно.

Теперь потребуется просверлить отверстия в оргстекле для линзы и объектива, для этого потребуется сверло D = D объектива или немного меньше. Финишную подгонку отверстия делаем с помощью круглых напильников или рашпилей.Линзы необходимо встроить в просверленное отверстие в оба стекла.

4) Сборка корпуса.
Когда все детали микроскопа готовы, можно приступить и к самой сборке, но до этого остался еще 1 момент:- необходимо снизу подать источник света, для этого в нижней части корпуса я просверлил отверстие для монтажа небольшого диодного светильника.

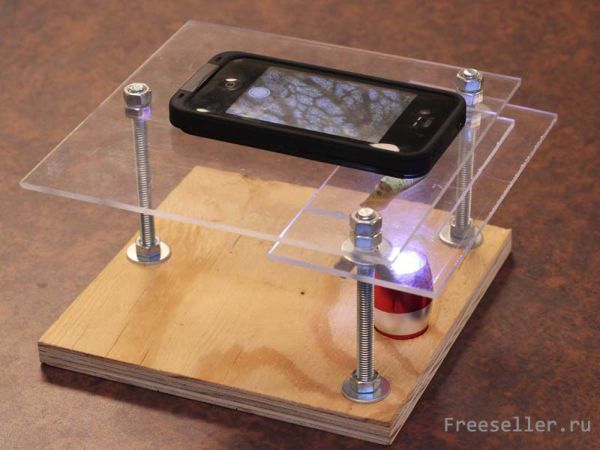

Приступаем к окончательной сборке. Закручиваем болты плотно к основанию.Промежуточная стойка микроскопа с о 2 линзой должна помещаться вверх и вниз, чтобы можно было регулировать размер увеличения оптикой.

Для этого на 2 болта закручиваем гайки барашки, 2 шайбы и монтируем стекло с уже вклеенной линзой размером 3*7 см.

Затем устанавливаем верхнюю крышку, здесь уже используем обычные гайки, но ставим их и сверху и снизу.

Поздравляю, Вас вы только что сделали дешевый цифровой микроскоп, вот несколько фотоснимков сделанных с помощью него.

Фото микроскопа своими руками

понадобится

• веб камера;
• паяльник с припоем и флюсом;
• отвертки;
• запчасти для штатива;
• светодиоды , если их нет в камере;
• клей или эпоксидная смола;
• программа для трансляции изображения на ЖК монитор.

Вот такая конструкция самодельного микроскопа из камеры для осмотра SMD может получиться.

Следующий видеоролик посвящен принципу изготовления микроскопа из веб-камеры своими руками. Использован штатив и приведено видео процесса пайки USB-разъема.

Микроскоп из фотоаппарата

Честно говоря выглядит такой «микроскоп» достаточно странно. Принцип тот же, что и с веб-камерой — переворачивают оптику на 180 градусов. Для зеркальных фотоаппаратов даже есть специальные .

Ниже показано какое изображение получается с такого самодельного микроскопа для пайки. Видна большая глубина резкости — это нормально.

Недостатки самодельного микроскопа::

• малое рабочее расстояние;
• большие габариты;
• нужно придумывать камеру удобно крепить.

Достоинства фотокамеры для пайки:

• можно сделать из имеющейся зеркальной камеры;
• плавно регулируется увеличение;
• есть автофокус.

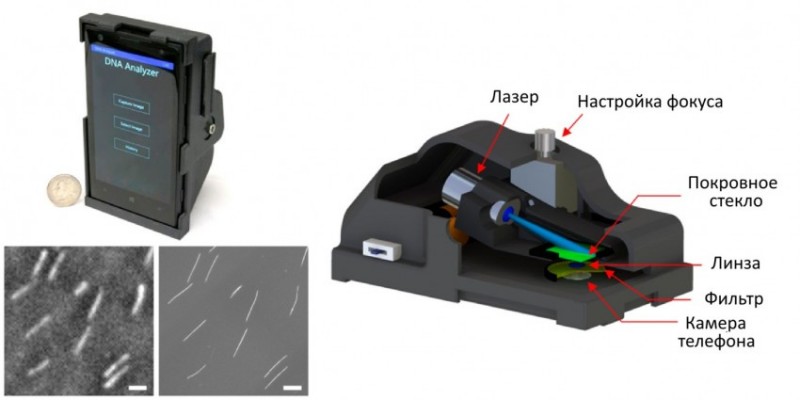

Микроскоп из мобильного телефона

Самый популярный способ сделать микроскоп из мобильного телефона своими руками — это прикрутить к камере смартфона линзу от CD- или DVD- проигрывателя. Получается вот такая конструкция микроскопа.

Линзы в этой технике применяют с очень малым фокусным расстоянием. Поэтому с помощью такого микроскопа получится только контролировать состояние пайки SMD компонентов и искать в припое. Паяльником между платой и линзой просто не подлезешь. Ниже приведу видео, на котором видно какое увеличение дает такой самодельный микроскоп.

для мобильника. Эта штука выглядит вот так и стоит совсем копейки.

В более продвинутых случаях мобильный телефон вешают на уже имеющийся стерео- или моно- микроскоп для мелких деталей. Некоторые хорошие снимки у меня так и получались. Этот метод важен, когда нужно сделать микрофотографии для обучения или консультаций с другими мастерами.

4 место — USB микроскоп для пайки

Сейчас популярны китайские USB микроскопы по сути сделанные из веб-камер на и или даже с со встроенным монитором, например USB-микроскопы и . Такие электронные микроскопы больше предназначены для визуальной диагностики электроники, видеоинспекции качества пайки или, например, для проверки заточки ножей.

Напомню, что задержка видеосигнала в таких микроскопах значительная. Со встроенным монитором намного легче паять, но отсутствует глубина резкости и объемное восприятие микрообъектов.

Недостатки USB микроскопа:

• временные лаги, не позволяющие быстро паять;
• малое оптическое разрешение;
• отсутствие объемного восприятия;
• как правило, это стационарный вариант, привязанный к компьютеру или розетке.

Достоинства USB микроскопа:

• возможность работать на комфортном расстоянии для глаз;
• можно снимать видеоролики и фотографии;
• сравнительно низкая стоимость;
• малый вес и габариты;
• можно легко смотреть на плату под углом.

Отзывы о них довольно хорошие. Оба они конечно не образцы для подражания, но выглядят внушительно. Качество изображения хорошее, рабочее расстояние 100 или 200 мм в зависимости от насадок. Эти микроскопы могут быть использованы для пайки при настройке и должном уходе.

Мини-обзор смотрите в видеоролике, изображение в объектив показывают на 9-ой минуте.
