Как проверить обмотки трансформатора

Как проверить трансформатор мультиметром

Трансформатор работает по простому принципу. В одной его цепи создается благодаря переменному току магнитное поле, а во второй цепи создается электрический ток благодаря магнитному полю. Это позволяет изолировать два тока внутри трансформатора. Чтобы испытать трансформатор, необходимо:

1. Выяснить, поврежден ли внешне трансформатор. Внимательно осмотрите оболочку трансформатора на наличие вмятин, трещин, дыр и иных повреждений. Часто трансформатор портится от перегрева. Возможно, вы увидите следы расплавления или вздутия на корпусе, тогда дальше смотреть трансформатор не имеет смысла и лучше сдать его в ремонт.
2. Осмотрите обмотки трансформатора. Должны иметься явно напечатанные метки. Не помешает и иметь с собой схему трансформатора, где можно посмотреть, как он подключен и другие подробности. Схема всегда должна присутствовать в документах или, в крайнем случае, на странице разработчика в интернете.
3. Найдите также вход и выход трансформатора. Напряжение обмотки, которая создает магнитное поле, должно быть помечено на ней и в документах на схеме. Также должно быть отмечено и на второй обмотке, где генерируется ток, напряжение.
4. Найдите фильтрацию на выходе, где происходит трансформация мощности из переменной в постоянную. К вторичной обмотке должны быть подсоединены диоды и конденсаторы, которые и выполняют фильтрацию. Они указаны на схеме, но не на трансформаторе.
5. Подготовьте мультиметр для измерения измерения напряжения в сети. Если крышка панели мешает добраться до сети, то удалите ее на время проверки. Мультиметр можно всегда купить в магазине.
6. Подключите входную цепь к источнику. Используйте мультиметр в режиме переменного тока и измерьте напряжение первичной обмотки. Если напряжение падает ниже, чем на 80% от ожидаемой величины, то вероятна неисправность первичной обмотки. Тогда просто отсоедините первичную обмотку и проверьте напряжение. Если оно поднялось, то обмотка неисправна. Если же не поднялось, то неисправность в первичном входном контуре.
7. Также измерьте напряжение на выходе. Если есть фильтрация, то измерение проводится в режиме постоянного тока. Если ее нет, то в режиме переменного тока. Если напряжение неправильно, то необходимо по очереди проверить весь блок. Если все детали в порядке, то неисправен сам трансформатор.

Часто можно услышать жужжащий или шипящий звук от трансформатора. Это означает, что трансформатор вот-вот сгорит и его надо срочно отключить и отдать в ремонт.

Помимо этого, часто обмотки имеют разный потенциал заземления, что влияет на расчет напряжения.

Электрический трансформатор — довольно распространенное устройство, используемое в быту для решения целого ряда задач.

И в нем могут случаться поломки, выявить которые поможет прибор для измерения параметров электротока — мультиметр.

Из этой статьи вы узнаете, как проверить трансформатор тока мультиметром (прозвонить), и каких правил следует придерживаться при этом.

Как известно, любой трансформатор состоит из следующих компонентов:

• первичная и вторичная катушки (вторичных может быть несколько);
• сердечник или магнитопровод;
• корпус.

Таким образом, перечень возможных поломок довольно ограничен:

1. Поврежден сердечник.
2. Перегорел провод в какой-либо из обмоток.
3. Пробита изоляция, вследствие чего имеется электрический контакт между витками в катушке (межвитковое замыкание) либо между катушкой и корпусом.
4. Изношены выводы катушек или контакты.

Трансформатор тока Т-0,66 150/5а

Некоторые из дефектов определяются визуально, поэтому трансформатор в первую очередь нужно внимательно осмотреть.
Вот на что при этом следует обращать внимание:

• трещины, сколы изоляции либо ее отсутствие;
• состояние болтовых соединений и клемм;
• вздутие заливки или ее вытекание;
• почернения на видимых поверхностях;
• обуглившаяся бумага;
• характерный запах горелого материала.

Если явных повреждений нет, следует проверить устройство на работоспособность при помощи приборов. Для этого нужно знать, к каким обмоткам относятся все его выводы. На преобразователях больших размеров данная информация может быть представлена в виде графического изображения.

Если таковое отсутствует, можно воспользоваться справочником, в котором следует найти свой трансформатор по маркировке. Если он является частью какого-то электроприбора, источником данных могут стать спецификация или принципиальная электрическая схема.

Как проверить импульсный трансформатор с помощью осциллографа

Если взять импульсный трансформатор питания, например разделительный трансформатор строчной развертки, подключить его согласно рис. 1, подать на I обмотку U = 5 — 10В F = 10 — 100 кГц синусоиду через С = 0.1 — 1.0 мкФ, то на II обмотке с помощью осциллографа наблюдаем форму выходного напряжения.

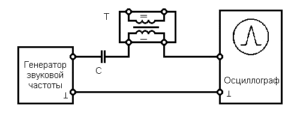

Рис. 1. Схема подключения для способа 1

«Прогнав» на частотах от 10 кГц до 100 кГц генератор ЗЧ, нужно, чтобы на каком-то участке Вы получили чистую синусоиду (рис. 2 слева) без выбросов и «горбов» (рис. 2 в центре). Наличие эпюр во всем диапазоне (рис. 2. справа) говорит о межвитковых замыканиях в обмотках и т.д. и т.п.

Данная методика с определенной степенью вероятности позволяет отбраковывать трансформаторы питания, различные разделительные трансформаторы, частично строчные трансформаторы

Важно лишь подобрать частотный диапазон

Рис. 2. Формы наблюдаемых сигналов

Способ 2

Необходимое оборудование:

• Генератор НЧ,
• Осциллограф

Принцип работы:

Принцип работы основан на явлении резонанса. Увеличение (от 2-х раз и выше) амплитуды колебаний с генератора НЧ указывает, что частота внешнего генератора соответствует частоте внутренних колебаний LC-контура.

Для проверки закоротите обмотку II трансформатора. Колебания в контуре LC исчезнут. Из этого следует, что короткозамкнутые витки срывают резонансные явления в LC контуре, чего мы и добивались.

Наличие короткозамкнутых витков в катушке также приведет к невозможности наблюдать резонансные явления в LC контуре.

Добавим, что для проверки импульсных трансформаторов блоков питания конденсатор С имел номинал 0,01мкФ-1 мкФ, Частота генерации подбирается опытным путем.

Способ 3

Необходимое оборудование: Генератор НЧ, Осциллограф.

Принцип работы:

Принцип работы тот же, что и во втором случае, только используется вариант последовательного колебательного контура.

Рис. 4. Схема подключения для способа 3

Отсутствие (срыв) колебаний (достаточно резкий) при изменении частоты генератора НЧ указывает на резонанс контура LC. Все остальное, как и во втором способе, не приводит к резкому срыву колебаний на контрольном устройстве (осциллограф, милливольтметр переменного тока).

Для проверки на работоспособность импульсного трансформатора можно использовать как аналоговый мультиметр, так и цифровой. Применение второго предпочтительней из-за удобства его использования. Суть подготовки цифрового тестера сводится к проверке элемента питания и измерительных проводов. В то же время прибор стрелочного типа в дополнение к этому ещё дополнительно подстраивается.

Настройка аналогового прибора происходит путём переключения режима работы в область измерения минимально возможного сопротивления. После в гнёзда тестера вставляются два провода и перемыкаются накоротко. Специальной построечной ручкой положение стрелки устанавливается напротив нуля. Если же стрелку выставить в ноль не удаётся, то это свидетельствует о разрядившихся элементах питания, которые необходимо будет заменить

Проверка с помощью мультиметра дома

В современной технике трансформаторы применяют довольно часто. Эти приборы используются, чтобы увеличивать или уменьшать параметры переменного электрического тока. Трансформатор состоит из входной и нескольких (или хотя бы одной) выходных обмоток на магнитном сердечнике. Это его основные компоненты.

Случается, что прибор выходит из строя и возникает необходимость в его ремонте или замене. Установить, исправен ли трансформатор, можно при помощи домашнего мультиметра собственными силами. Итак, как проверить трансформатор мультиметром в домашних условиях, рассмотрим ниже.

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока.

Если приходится работать с постоянным, вначале его надо преобразовывать. На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Разновидности

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника.

При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток. Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Порядок проверки трансформатора мультиметром.

Как проверить трансформатор мультимтером правильно

Не вникая в подробности, которые здесь ни к чему, заметим, что ЭДС, как и напряжение, определяется числом витков обмотки при прочих равных параметрах

Чем больше витков, тем выше значение ЭДС (или напряжения) обмотки. В большинстве случаев мы имеем дело с понижающими трансформаторами. На их первичную обмотку подают высокое напряжение 220 В (230 В по-новому ГОСТу), а со вторичной обмотки снимается низкое напряжение: 9 В, 12 В, 24 В и т.д. Соответственно и число витков также будет разным. В первом случае оно выше, а во втором ниже.

Также, не приводя обоснований, заметим, что мощности обоих обмоток всегда равны:

А так как мощность – это произведение тока i на напряжение u

S = u∙i,

Откуда получаем простое уравнение:

Последнее выражение имеет для нас большой практический интерес, который заключается в следующем. Для сохранения баланса мощностей первичной и вторичной обмоток при увеличении напряжения нужно снижать ток. Поэтому в обмотке с большим напряжением протекает меньший ток и наоборот. Проще говоря, поскольку в первичной обмотке напряжение выше, чем во вторичной, то ток в ней меньше, чем во вторичной. При этом сохраняется пропорция. Например, если напряжение выше в 10 раз, то ток ниже в те же 10 раз.

Отношение числа витков или отношение ЭДС первичной обмотки ко вторичной называют коэффициентом трансформации:

Из приведенного выше, мы можем сделать важнейший вывод, который поможет нам понять, как проверить трансформатор мультиметром.

Вывод заключается в следующем. Поскольку первичная обмотка трансформатора рассчитана на более высокое напряжение (220 В, 230 В) относительно вторичной (12 В, 24 В и т.д.), то она мотается большим числом витков. Но при этом в ней протекает меньший ток, поэтому применяется более тонкий провод большей длины. Отсюда следует, что первичная обмотка понижающего трансформатора обладает большим сопротивлением, чем вторичная.

Поэтому с помощью мультиметра уже можно определить, какие выводы являются выводами первичной обмотки, а какие вторичной, путем измерения и сравнения их сопротивлений.

Как определить обмотки трансформатора

Измерив сопротивление обмоток, мы узнали, как из них рассчитана на более высокое напряжение. Но мы еще не знаем, можно ли на нее подавать 220 В. Ведь более высокое напряжение еще на означает 220 В. Иногда попадаются трансформаторы, рассчитаны на работу от мети переменного тока 110 В и 127 В или меньшее значение. Поэтому если такой трансформатор включить в сеть 220 В, он попросту сгорит.

В таком случае опытные электрики поступают так. Берут лампу накаливания и последовательно соединяют с предполагаемой первичной обмоткой. Далее один вывод обмотки и вывод лампочки подключают в сеть 220 В. Если трансформатор рассчитан на 220 В, то лампа не засветится, так как приложенное напряжение 220 В полностью уравновешивается ЭДС самоиндукции обмотки. ЭДС и приложенное напряжение направлены встречно. Поэтому через лампу накаливания будет протекать небольшой ток – ток холостого хода трансформатора. Величина этого тока недостаточна для разогрева нити лампы накаливания. По этой причине лампа не светится.

Если лампа засветится даже в полнакала, то на такой трансформатор нельзя подавать 220 В; он не рассчитан на такое напряжение.

Очень часто можно встретить трансформатор, имеющий много выводов. Это значит, что он имеет несколько вторичных обмоток. Узнать напряжение каждой из них можно узнать следующим образом.

Раньше мы рассмотрели, как проверить трансформатор мультиметром и определить по отношению сопротивления первичную обмотку. Также с помощью лампы накаливания можно убедится в том, что она рассчитана на 220 В (230 В).

Теперь дело осталось за малым. Подаем на первичную обмотку 220 В и выполняем измерение переменного напряжения на выводах оставшихся обмоток с помощью мультиметра.

Соединение обмоток трансформатора

Вторичные обмотки трансформатора соединяют последовательно и реже параллельно. При последовательном соединении обмотки могут включаться согласно и встречно.

Согласное соединение обмоток трансформатора применяют с целью получения большей величины напряжения, чем дает одна из обмоток. При согласном соединении начало одной обмотки, обозначаемое на чертежах электрических схем точкой или крестиком, соединяется с концом предыдущей. Здесь следует помнить, что максимальный ток всех соединенных обмоток не должен превышать значения той, которая рассчитана на наименьший ток.

Методы проверок трансформатора мультиметром

Прежде всего, следует проверить состояние изоляции трансформатора. Для этого мультиметр необходимо переключить в режим мегомметра. После этого замеряют сопротивление:

• между корпусом и каждой из обмоток;
• между обмотками попарно.

Напряжение, при котором должна осуществляться такая проверка, указывается в технической документации на трансформатор. К примеру, для большинства высоковольтных моделей замер сопротивления изоляции предписано проводить при напряжении 1 кВ.

Проверка прибора мультиметром

Требуемое значение сопротивления можно посмотреть в технической документации или в справочнике.
Например, для тех же высоковольтных трансформаторов оно составляет не менее 1 мОм.

Данный тест не способен выявить межвитковые замыкания, а также изменения свойств материалов проводов и сердечника. Поэтому обязательно нужно проверить рабочие характеристики трансформатора, для чего применяют следующие методы:

Напряжение в 220 Вольт воспринимают далеко не все приборы. понижает напряжение для возможности использования электроприборов.

Как проверить варистор мультиметром и для чего нужен варистор, читайте .

С правилами проверки напряжения в розетке мультиметром вы можете ознакомиться .

Как проверить импульсный трансформатор на межвитковое замыкание и обрыв

Для проверки целостности обмоток лучше всего использовать цифровой тестер, но можно исследовать их и с помощью стрелочного.

В первом случае используется режим прозвонки диодов, обозначенный на мультиметре символом обозначения диода на схеме.

диод на схеме

• Для определения обрыва к цифровому прибору подключаются измерительные провода.
• Один вставляется в разъёмы, обозначенные V/Ω, а второй — в COM.
• Галетный переключатель переводится в область прозвонки.
• Измерительными щупами последовательно дотрагиваются до каждой обмотки, красным — к одному её выводу, а чёрным — к другому. При её целостности мультиметр запищит.

Аналоговым тестером проверка выполняется в режиме замера сопротивлений. Для этого на тестере выбирается наименьший диапазон измерения сопротивлений. Это может быть реализовано через кнопки или переключатель. Щупами прибора, так же как и в случае с цифровым мультиметром, дотрагиваются до начала и конца обмотки. При её повреждении стрелка останется на месте и не отклонится.

Таким же образом происходит проверка на межвитковое и короткое замыкание.

Возникнуть КЗ может из-за пробоя изоляции. В результате сопротивление обмотки уменьшится, что приведёт к перераспределению в устройстве магнитного потока.

Для проведения тестирования мультиметр переключается в режим проверки сопротивления.

Этот результат не должен быть менее 10 Ом.

Чтобы убедиться в отсутствии КЗ на магнитопровод, одним щупом прикасаются к «железу» трансформатора, а вторым — последовательно к каждой обмотке. Отклонения стрелки или появления звукового сигнала быть не должно. Стоит отметить, что прозвонить тестером межвитковое замыкание можно только в приближённом виде, так как погрешность прибора довольно высока.

Несколько обмоток

Для замеров сопротивления освобождают концы от электрических соединений. Выбирают любой вывод и замеряют все сопротивления относительно остальных. Рекомендуется записывать значения и маркировать проверенные концы.

Так мы сможем определить тип соединения обмоток: со средними выводами, без них, с общей точкой подключения. Чаще встречаются с отдельным подключением обмоток. Замер получится сделать только с одним из всех проводов.

Если имеется общая точка, то сопротивление замерим между всеми имеющимися проводниками. Две обмотки со средним выводом будут иметь значения только между тремя проводами. Несколько выводов встречается в трансформаторах, рассчитанных на работу в нескольких сетях номиналом 110 или 220 Вольт.

Прямой метод (проверка схемы под нагрузкой)

Именно он первым приходит на ум: нужно замерять токи в первичной и вторичной обмотках работающего устройства, а затем путем деления их друг на друга определить фактический коэффициент трансформации. Если он соответствует паспортному — трансформатор исправен, если нет — нужно искать дефект. Этот коэффициент можно вычислить и самостоятельно, если известно напряжение, которое должен выдавать прибор.

К примеру, если на нем написано 220В/12В, то перед нами понижающий трансформатор, следовательно, ток во вторичной обмотке должен быть в 220/12 = 18,3 раза выше, чем в первичной (термин «понижающий» относится к напряжению).

Схема поверки однофазного трансформатора методом непосредственного измерения первичного и вторичного напряжений с использованием образцового трансформатора

Нагрузку к вторичной обмотке нужно подключать такую, чтобы в обмотках протекали токи не ниже 20% от номинальных значений. При включении будьте настороже: если раздастся треск, появится запах гари, либо вы увидите дым или искрение, прибор нужно сразу же отключить.

Если у тестируемого трансформатора несколько вторичных обмоток, то те из них, которые не подключены к нагрузке, должны быть закорочены. В разомкнутой вторичной катушке при подключении первичной к источнику переменного тока может появиться высокое напряжение, способное не только вывести из строя оборудование, но и убить человека.

Последовательное соединение обмоток трансформатора при помощи батарейки и мультиметра

Если речь идет о высоковольтном трансформаторе, то перед включением нужно проверить, не нуждается ли его сердечник в заземлении. Об этом говорит наличие специальной клеммы, помеченной литерой «З» или специальным значком.

Прямой метод проверки трансформатора позволяет со всей полнотой оценить состояние последнего. Однако, далеко не всегда имеется возможность включить трансформатор с нагрузкой и произвести все необходимые замеры.

Импульсный трансформатор в чем основные отличие от обычного

Основные отличия:

1. Размер — импульсного трансформатора  обратно пропорционален его рабочей частоте.
2. Работает трансформатор импульсный от обычного в другой частоте входного напряжения.

В настоящее время большинство блоков питания выполняют на импульсных трансформаторах. Здесь снижение затрат на производство, удешевление стоимости изделия, экономия размеров и веса.

Другой областью их использования является защита от короткого замыкания на нагрузке при холостом ходе, и защита от чрезмерного возрастания напряжения, а также перегрева устройств.

Особенности конструкций

Основной особенностью конструкции импульсных трансформаторов является малое число витков. Наиболее экономичными стали тороидальные устройства, а менее экономными – бронестержневые. См. Виды магнитопроводов

Цилиндрическая обмотка обладает свойством малой индуктивности рассеяния, имеет простую конструкцию и технологична в изготовлении. Расположение и число слоев может быть различным, так же, как и схемы их соединений.

Виды обмоток импульсных трансформаторов

Спиральные

Применяются для трансформаторов с наименьшей индуктивностью рассеяния. Их применение целесообразно при автотрансформаторном подключении. Намотка производится тонкой и широкой фольгой или лентой.

Конические

Предназначены для снижения индуктивного рассеяния с незначительным повышением емкости обмоток. Их особенностью является толщина изоляции слоев, которая прямо зависит от напряжения между витками первичной и вторичной обмотки. Толщина изоляции повышается от начала к концу обмоток по линейной зависимости.

Цилиндрические

Имеют низкую индуктивность рассеяния, хорошую технологичность и простую конструкцию.

Потери энергии

Потери складываются из:

• Потери от гистерезиса.
• Магнитной вязкости.
• Некачественная изоляция.
• Вихревые токи.

Кроме простого расчета потерь, для магнитопровода используют высоколегированные марки стали. Это позволяет уменьшить потери и приблизить форму петли гистерезиса к форме прямоугольника. Такие материалы предназначены для обеспечения значительных параметров индукции.

Вихревые токи искусственно разъединяют. А также применяют конструкции магнитных систем с наибольшей магнитной проницаемостью. Такими способами добиваются стабильных параметров вихревого тока в магнитопроводе.

Применяемые материалы

Вид магнитного материала значительно влияет на показатели качества и работу импульсного режима. Материал изготовления сердечника магнитопровода оценивается по значениям величин, которые определяют качество свойств:

• Удельное сопротивление применяемых материалов прибора.
• Индукция насыщения.
• Возможность применения самых тонких листов стали или лент.
• Коэрцитивная сила.

Электротехническая сталь

Импульсные трансформаторы предпочтительно оснащать магнитопроводами, изготовленными из электротехнической стали марок от 3405 до 3425, которые имеют наиболее высокие значения индукции насыщения и низкие параметры коэрцитивной силы, а также наибольшее значение величины прямоугольности формы петли гистерезисного цикла. Такой материал в настоящее время приобрел большую популярность.

Пермаллой

Этот материал является прецизионным сплавом, обладающим магнито-мягкими свойствами. Он чаще всего состоит из железа и никеля, с добавлением легирующих элементов.

Ферриты

Другим очень востребованным материалом для изготовления импульсных трансформаторов, а точнее, его сердечника являются ферритовые материалы. Они имеют малую длительность трансформируемых импульсов. Такие магнитопроводы обладают повышенным удельным сопротивлением и не имеют потерь от вихревых токов. Они применяются для импульсных трансформаторов с интервалом импульсов, который измеряется несколькими наносекундами.

Система обозначений и маркировки импульсных трансформаторов включает в себя следующие элементы:

• Первый – буква – Т,
• Второй – буква И (импульсный) или сочетание букв ИМ. Буква И соответствует трансформаторам с длительностью входного импульса от 0,5 до 100 мкс, а ИМ – от 0,02 до 100 мкс.
• Третий – число порядковый номер разработки.

Например: обозначение ТИ-5 – трансформатор импульсный с длительностью входного импульса от 0,5 до 100 мкс, номер разработки 5

Меры предосторожности во время проверки трансформатора микроволновки на работоспособность

При выполнении замеров можно получить удар током. Причём его последствия непредсказуемы. Соблюдая простые правила можно избежать подобной неприятности:

• При определении данных на работающей печи недопустимо касаться деталей, установленных в печи.
• Для проведения измерений на тестере установите так называемые зажимы – крокодилы и подключайтесь к цепям с их помощью.

Если возникает необходимость прикосновения к деталям, проделайте следующие манипуляции, которые позволят избежать удара от конденсатора:

1. отключите изделие из сети;
2. перемкните выводы магнетрона на корпус печи.

Выявление межвиткового замыкания

Чтобы выявить такой дефект импульсного трансформатора, мультиметра недостаточно. Как минимум, понадобится еще хорошее зрение и внимательность. Для изоляции проволоки используется только ее лаковое покрытие. В случае пробоя изоляции остается сопротивление между расположенными рядом витками, и контактная область греется. Поэтому нужно убедиться в отсутствии подтеков, вспучивания, запаха гари, черноты, подгорания. После определения типа преобразователя можно увидеть в справочнике значение сопротивления его катушек. После этого следует тестером в функционале мегаомметра замерить сопротивление изоляции – между парами обмоток и отдельно между каждой из них и корпусом. Измерения осуществляются при напряжении, значащемся в техдокументации на преобразователь. Измеренные величины сравниваются со справочными, и в случае нестыковки на 50% или выше диагностируется неисправность обмотки.

Причины неисправности трансформатора

1. Межвитковое замыкание обмоток
2. Обгорел контакт на разъеме
3. Обрыв контакта на в месте соединения клем с обмоткой

1. Межвитковое замыкание.

Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора — это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

Видимые признаки неисправного трансформатора Обгоревшая обмотка трансформатора Сгоревший трансформатор

Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей «отдохнуть» около 15-20 мин. чтоб она могла остыть.

2. Обгорел контакт на разъеме.

Частая причина неисправного трансформатора — это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

3. Обрыв в месте соединения клем с обмоткой.

В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

Схема трансформатора СВЧ

Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до ~2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до ~3,1 В, так называемая «накальная обмотка»,  необходима для питания анода магнетрона.

Схема высоковольтной части СВЧ

Как проверить высоковольтный трансформатор мультиметром

Наличие контакта можно проверить омметром. Для проверки соединения необходимо «прозвонить» сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны «звонится» на корпус трансформатора. При наличии пробоя первичной обмотки на корпус — трансформатор неисправен.

Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при «прозвонке» вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым — клеммы вторичной обмотки.

Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

Сопротивление обмоток трансформатора микроволновки

Измеряемая цепь	Сопротивление
Первичная обмотка	от 2 до 4 Ом
Вторичная обмотка	от 120 до 200 Ом
Накальная обмотка	от 0,1 до 1 Ом
