Исправляем проблему малого времени работы от батарей после смены аккумуляторов и калибровки на ибп apc smart-ups 5000 (su5000rmi5u)

Таблица технических характеристик ИБПKIN-600AP RM-1U — KIN-3000AP RM

* Примечание:

— Время работы в режиме батарейной поддержки может отличаться в зависимости от мощности и вида нагрузки, состояния сети электропитания, срока службы батарей, температуры окружающей среды и т.д.
— Установка и подключение оборудования серий VGD и ONL мощностью выше 3кВА должно осуществляться только сертифицированными специалистами. Пожалуйста, обращайтесь в представительство POWERCOM в Москве или в Центральный сервисный центр.
— В связи с постоянной работой по улучшению свойств продукции технические характеристики могут быть изменены без предварительного уведомления с отражением в сопроводительной документации.
— Данная информация не является офертой и не может рассматриваться как гарантия производителя.
— Номинальное напряжение ИБП устанавливается в соответствии с региональными стандартами.
— Все модели с индексом SEхx являются специализированными и не поступают в розничную продажу.
— Батарейные модули устанавливаются и подключаются к Источникам бесперебойного питания Powercom серия ONL-M.

Замена аккумуляторов и калибровка APC SMART-UPS

Подробности

Опубликовано 29.11.2012 00:06

Замена аккумуляторов и калибровка APC SMART-UPS

В процессе ремонта APC SMART-UPS часто приходится производить замену аккумуляторных батарей. Для дальнейшей правильной работы APC SMART-UPS необходимо корректно откалибровать батареи. Для этого очень удобно производить калибровку с помощью программы UpsDiag.  Связь компьютера с APC SMART-UPS производится по последовательному интерфейсу RS232 2400 bps / 8N1. Схема кабеля для соединения по последовательному интерфейсу RS232, приведена на рисунке.

Режим калибровки.

        В режиме калибровки производится калибровка всех сервисных параметров. Ее суть заключается в измерении ёмкости аккумуляторных батарей методом заряда и их разряда на нагрузку. При этом вычисляется  коэффициент ( «регистр 0»), который прописывается в настройках . Калибровку батарей запускают командой «D».  APC SMART-UPS не способны изменить показания «регистра 0» в большую сторону, увеличивая его при замене батарей. Для преодоления этого создана кнопка «Устранение неисправности при замене батарей». При нажатии на эту кнопку «регистр 0» прописывается большим числом и  включается калибровка. При этом после калибровки APC SMART-UPS успешно переписывает «регистр 0» реальное значение.

Калибровка напряжения батарей

          Необходимо измерить напряжение батарей прибором и сравнивать с показаниями APC SMART-UPS. Если необходимо скорректировать показания, вводите необходимую коррекцию. Регистры 4,5 и 6 являются неизменными константами и корректируются только согласно таблицы.

Команды для работы в терминальном режиме

(кнопка Терминал в программе  или с помощью Гипертерминала) с  APC SMART-UPS.

 Работая в терминале, для ввода аппарата в режим мониторинга, первой подаётся команда «Y».

Проведение калибровки по шагам

1. Подключаем UPS APC с помощью кабеля 940-024, либо кабелем, идущим в комплекте с устройством, к порту COM.
2. Включаем компьютер.
3. Подсоединяем источник бесперебойного питания к электросети и включаем его.
4. Запускаем программу HyperTerminal. Ее можно скачать здесь.
5. В появившемся окне необходимо ввести название данного сеанса (произвольное наименование).
6. Необходимо в этом же окне выбрать порт, через который UPS подключен к ПК.
7. Установите следующие настройки com-порта: 2400 Baud, 8 data bits, 1 Stop bit, no parity, protocol Xon/Xoff.
8. Нажимаем кнопку «ОК».
9. В следующем окне необходимо нажать сочетание кнопок на клавиатуре: «Shift + Y». Появится сообщение «SM». Не стоит нажимать лишние кнопки клавиатуры, так как этим можно случайно ввести команду, которая выведет из строя ИБП.
10. Нажмите кнопку «0». Вы увидите значение батарейной константы. Например, это число «12». Проверяем по таблице ниже. Если число не совпадает, то его нужно изменить. Для этого нужно перевести устройство в режим программирования.
11. Жмем на клавиатуре кнопку «1» два раза с периодичностью две-три секунды. Видим появившуюся надпись «Prog». Мы попали в режим программирования.Предупреждение: не нажимайте далее никаких кнопок кроме указанных ниже, Вы можете изменить параметры устройства и тем самым вывести его из строя программным образом.
12. Далее жмем кнопку «0» и видим значение нашей константы «12». По модели ИБП находим константу в таблице, приведенной ниже.
13. Корректируем ее при помощи клавиш «+» (увеличить) или «-» (уменьшить) пока не появится нужное значение. Например, для ИБП APC SUA1500 это будет «А1».
14. Удерживая в нажатом положении клавишу «Shift», нажимаем клавишу «R» (выйти из режима программирования). Мы увидим надпись «BYE».
15. Чтобы убедиться в правильности установки константы – проверяем ее. Удерживая в нажатом положении клавишу «Shift», нажимаем клавишу «Y». Мы видим сообщение «SM».
16. Нажимаем «0», в ответ должны получить введенную константу. Если при вводе произошла ошибка, повторяем процедуру, начиная с пункта 10.
17. Если константа установилась правильно, выходим из программы: удерживая в нажатом положении клавишу «Shift», нажимаем клавишу «R». В ответ получаем «BYE». Калибровка завершена.

Способы калибровки

Существует два основных способа калибровки батареи на Андроид:

1. Ручной способ.
2. Автоматический способ.

Рассмотрим каждый вид более подробно.

Ручной способ калибровки

Сначала рассмотрим самый простой вид калибровки. Всё что вам понадобится для его осуществления – это сам Android и зарядное устройство.

1. Зарядите батарею до 100%.
2. Отключаете зарядное устройство от сети и выключите телефон.
3. Подключите кабель зарядки и снова включите в сеть.
4. Повторите шаг №3 до тех пор, пока на экране не появится надпись полностью заряжен.
5. Включите телефон, откройте “настройки” и отключите “Спящий режим”.
6. Затем снова зарядите батарею до 100%.
7. После того как смартфон зарядится — оставьте его разряжаться с включенным дисплеем.
8. Когда смартфон разрядится, заново заряжаем его.

На этом “ручной” метод калибровки заканчивается. Этого должно быть достаточно, для того, чтобы ваш смартфон снова начал правильно расходовать энергию. Не забудьте включить “Спящий режим” обратно.

Автоматический способ калибровки

Автоматический вид подразумевает установку специального приложения для калибровки батареи. Как правило, программы делятся на те которые работают с рут правами и без.

Процесс калибровки с Root правами и без Root во многом схож и имеет несколько незначительных различий, поэтому мы не будем описывать каждый из них по отдельности, и приведём общую инструкцию:

1. Подключите зарядку к своему устройству.
2. Запустите приложение.
3. После того как телефон будет заряжен до 100%, оставьте зарядное устройство подключенным еще на 1 час.
4. Через час откройте меню приложения, нажмите кнопку «Calibrate» и дождитесь завершения процесса.
5. Извлеките зарядное устройство из сети.
6. Перезагрузите телефон.

Внимание! В некоторых случаях обычной перезагрузки может быть недостаточно и понадобится сделать полный сброс до заводских установок!

На этом процесс калибровки закончен, если вы все сделали правильно, то память вашей аккумуляторной батареи была обнулена.

Правильная калибровка после замены аккумуляторов в бесперебойнике APC

Калибровку батарей следует проводить штатной утилитой PowerChute, доступной для скачивания на официальном сайте APC . Весь процесс состоит из нескольких этапов:

1. Заряд аккумуляторов до 100%;
2. Нагрузка ИБП до 35% — лучше всего подключать какое-либо оборудование не зависящее от прекращения подачи энергии, например простые лампы накаливания, т.к. в процессе калибровки бесперебойник может выключится;
3. Смена даты замены батарей;
4. Калибровка.

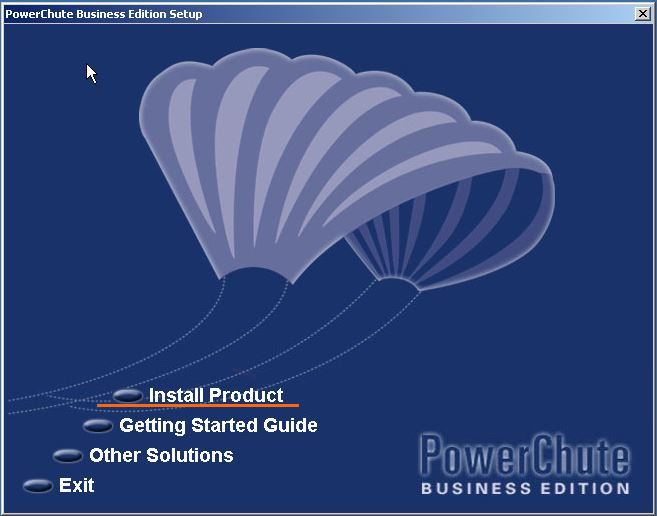

С первыми двумя пунктами, думаю, проблем возникнуть не должно, для выполнения 3-го и 4-го скачиваем и устанавливаем PowerChute Windows Agent. Установка проблем обычно не вызывает, поскольку типична для Windows-приложений.

В ходе установки программа просканирует COM-порты, обнаружит подключенные ИБП APC и попросит придумать логин и пароль администратора.

После завершения установки агента, из программы установки можно выходить и запускать программу. Все управление осуществляется из браузера.

Для начала работы с PowerChute Windows Agent вводим придуманный только что логин и пароль администратора. Далее переходим в раздел Configuration и изменяем дату замены батарей, выбирая значения выпадающих списков месяца и года строчки Last Battery Replacement Date.

И наконец, из раздела Diagnostics в строке Select Diagnostic Action изменяем значение выпадающего списка на Runtime Calibration и нажимаем кнопку Apply .

Uninterruptible
Power
Source
(в русскоязычной литературе – ИБП, Источник Бесперебойного Питания) – это устройство, включаемое между источником питания (розеткой электросети) и потребителем (компьютером, мини-АТС и т.п.), которое обеспечивает питание потребителя в случае пропадания напряжения основного источника, используя для этого энергию своих аккумуляторных батарей. В большинстве своем они могут работать с нагрузкой от двухсот ватт до нескольких киловатт.

UPS предназначен для выполнения следующих основных функций: поглощение сравнительно малых и кратковременных выбросов напряжения, фильтрация питающего напряжения, снижение уровня шумов, – то есть выполняет функции сетевого фильтра. Обеспечение резервного электропитания нагрузки в течение некоторого времени после пропадания напряжения в сети – это его основная функция. Защита от перегрузки и короткого замыкания.

Дополнительно к этому многие модели UPS под управлением специализированного программного обеспечения могут также обеспечивать: автоматическое отключение обслуживаемого оборудования при продолжительном отсутствии напряжения в сети, а также перезапуск оборудования при восстановлении сетевого питания, мониторинг и запись в log-файл состояния источника питания (температура, уровень заряда батарей и другие параметры), отображение уровня напряжения и частоты переменного тока в питающей электросети, выходного питающего напряжения и мощности, потребляемой нагрузкой, отслеживание аварийных ситуаций и выдачу предупреждающих сигналов (звуковые сигналы, запуск внешних программ и т.п.), включение и выключение нагрузки по внутреннему таймеру в заданное время. Для реализации этих функций ИБП должен быть снабжен интерфейсным разъемом для связи с компьютером.

Особенности национальных розеток

В цивилизованных странах любая энеpгокомпания разорилась бы на судебных исках от своих клиентов, предоставляя энергопитание такого качества, какое в России считается нормой. Да и в стандартах на электропроводку мы, как всегда, «шли своим путем». В частности, лишь совсем недавно в эти стандарты введена обязательность тpехпpоводной разводки однофазной электросети, где третий провод заземлен.В то же время поглощающая способность многих сетевых фильтров при отсутствии заземления стремится к нулю. Именно это обстоятельство вызвало такую большую популярность UPS на российском рынке. Большинство продаваемых сейчас ИБП имеют специальную адаптацию к местным условиям. В основном это касается разводки входных цепей, позволяющих устройству работать на линии без отдельного провода заземления, хотя иметь его настоятельно рекомендуется. В связи с широким распространением таких устройств, встает насущная проблема по их правильной эксплуатации и техническому обслуживанию. Полезно периодически тестировать UPS. Наиболее удобное время для этого – сразу после того, как ты сделал полный backup своей системы (как следует из законов Мэpфи, только что сбэкапленный сервер абсолютно устойчив к любым попыткам вывести его из строя). Или хотя бы сделай перезагрузку системы и нажми кнопку «Pause» на клавиатуре остановив работу компьютера до момента загрузки ОС. Отключите шнур питания UPS из розетки, чтобы имитировать пропадание питающего напряжения, и убедитесь, что никаких проблем с переходом на батарейное питание не возникло. Неплохо также иногда контролировать время, в течение которого UPS может питать твое оборудование от батарей. Если проводить такую операцию примерно раз в один два месяца, это поможет в несколько раз продлить срок службы батарей ИБП, вовремя заметить их неисправность, заменить элементы на новые и быть уверенным в том, что твое оборудование надежно защищено от проблем с питанием. Таким образом производится проверка самых простых устройств, не имеющих связи с компьютером. Разумеется, если в твоем ИБП предусмотрена возможность подключения к системному блоку, лучше для тренировки воспользоваться возможностями, заложенными в программе для мониторинга состояния UPS. Во многих подобных программах есть функция наподобие «Battery Calibration» или «Runtime Calibration».

Калибровка

При работе от батарей UPS должен заблаговременно определить состояние «Battery Low», чтобы операционная система успела корректно завершить работу раньше, чем разряд батарей достигнет критического уровня. В простейшем случае это состояние определяют по напряжению на клеммах батареи. Как только оно упадет ниже некоторого фиксированного порога (соответствующего для новой исправной батареи разряду до уровня примерно 20-25% от полной емкости), режим «Battery Low» переходит в активное состояние. Недостаток этого способа очевиден – при новых батареях можно было бы обеспечить еще несколько лишних минут питания нагрузки, а при старых, частично потерявших емкость, оставшееся время может оказаться недостаточным для корректного завершения работы.

В UPS’ах с микропроцессорным управлением может применяться более сложный, но эффективный способ, когда микропроцессор прогнозирует оставшееся время работы на основании измерений напряжения батареи и мощности, потребляемой нагрузкой (тока разряда батареи). Для правильного прогноза необходимо учесть степень износа батареи, проявляющегося в потере емкости. С этой целью UPS периодически выполняет «калибровку батареи», состоящую в полном ее заряде и последующем разряде известным током до уровня, близкого к полной отдаче емкости. Полученный результат калибровки хранится в энергонезависимой памяти микропроцессора. Кроме того, этот же результат может использоваться и для других функций управления зарядом/разрядом батарей, объединяемых общим понятием «Advanced Battery Management». В частности, он применяется для оптимизации режима заряда, чтобы предотвратить обезвоживание электролита вследствие его «вскипания». Так, например, «Run Time Calibration» в APC Power Chute Plus для APC Smart-UPS не только тестирует батарею, но и «подстраивает» коэффициент пересчета напряжения батареи в величину ее емкости по скорости падения напряжения батареи под нагрузкой, сохраняя затем это значение в энергонезависимой памяти UPS. Калибровка батарей в большинстве UPS выполняется автоматически, один раз в несколько недель. Однако после замены батарей следует выполнить внеочередную калибровку. Это можно сделать с помощью стандартных программ мониторинга (например, на APC Smart UPS – через программу Power Chute Plus). В некоторых случаях эта «пользовательская» калибровочная процедура может оказаться недостаточной – тогда тебе придется обращаться в сервисный центр или внимательно читать дальше эту статью.

apcfix

• http://apcfix.narod.ru/
• Вес: 415 Кб
• Статус: freeware

Первая – программа apcfix, автор – Алексей Кобак. Он говорит о своей программе так: «Это нужно авторизованным сервисным инженерам APC, чтобы не мучаться, а быстро и точно откалибровать UPS в соответствии с технической документацией производителя – APC, а также простым пользователям продукции APC для устранения проблем с источником при самостоятельной замене батарей в UPS». Программа работает в режиме мониторинга, отображая основные параметры ИБП. Для того чтобы исправить ошибку, возникающую после замены батарей, необходимо в меню «Options» включить «Smart-UPS 3Gen. Battery Const.AUTO Fix». Программа работает в ОС Windows, для ее корректной работы надо закрыть программу Power Chute и выгрузить из памяти ее резидентную часть. На данный момент программа работает с APC UPS: Smart-UPS 1st Gen., 2nd Gen., 3d Gen., x.x Gen.( SUA, SUOL, SURT), Matrix, Smart v/s, Back-PRO, Power Stack. Достоинства: программа проста в применении, имеет минимум настроек, позволяет быстро провести диагностику состояния ИБП и калибровку

Внимательно отнесись к предупреждению, выведенному в окне программы: «Пользуйтесь этой программой осторожно и не экспериментируйте с настройками. Вводите только правильные значения переменных, иначе вы можете повредить свой ИБП».

Таблица констант для различных моделей ИБП

* ИБП APC, поставленные в составе ЦОД’ов компании IBM.

Когда нужно калибровать батарею?

Прежде чем приступить к процессу калибровки, нужно для начала убедиться, что она вам действительно необходима. В каких случаях нужна калибровка батареи?
Как уже было написано выше, заметное снижение времени работы аппарата. Например, если после покупки ваш смартфон работал в течении 3-ех дней к ряду; на втором месяце — после зарядки начал выдерживать 2 дня, и так далее. Это все свидетельствует о том, что батарея вашего аппарата работает неправильно и ей необходима калибровка.

Второй случай более редок, но тоже имеет место быть. Самостоятельное отключение смартфона или планшета даже после полной зарядки. Эта проблема встречается крайне редко, но способна вызвать не мало вопросов у начинающего пользователя.Итак, если вы уверены что вам необходимо произвести калибровку, тогда приступим.

Приложение для проверки уровня износа батареи андроид — AccuBattery

Второе приложение AccuBattery более эффективно — это относительно новый монитор работы батареи для устройств Android, вот только поддерживает не все телефоны, только новейшие, такие как Samsung Galaxy S7s, Google Pixels и т. д.

AccuBattery фокусируется на точной статистике, а также на научно-обоснованном предложении, чтобы избежать полной зарядки аккумулятора.

После запуска получите рекомендацию избегать полной зарядки аккумулятора — полная зарядка обычно налагает дополнительное напряжение на батарею и приводит к более быстрому истощению ее емкости.

Так, например, Sony автоматически приостанавливает заряд телефона, чтобы этого не допускать.

AccuBattery предлагает вам фактически заряжать батарею до 80% и поставляется с умными инструментами, чтобы сообщить вам, когда вы достигли этого уровня, чтобы могли отключиться.

Таким способом получите 500 циклов зарядки / разрядки, пока не начнется заметное падение времени автономной работы.

Вот что еще вам предложит приложение AccuBattery, помимо проверки износа батареи в вашем андроиде.

Емкость аккумулятора

Максимальное количество энергии, которое может хранить батарея при полной зарядке. Емкость ухудшается при использовании.

Это связано с безопасностью в том смысле, что емкость здоровой батареи (например, новой) близка к емкости, заявленной изготовителем.

Например, новая может хранить 2200 мАч. После года использования он может хранить только 1800 мАч.

Контроллер заряда аккумулятора

Чип, присутствующий в устройстве, регулирует зарядку и разрядку аккумулятора. AccuBattery использует информацию, предоставленную этим модулем для отслеживания потребления энергии и токов зарядки.

Срок службы

Срок службы батареи — это время, в течение которого аккумулятор работает до тех пор, пока он не будет заменен.

Обратите внимание, что это существенно отличается от срока службы аккумулятора, что указывает на то, как долго длится аккумулятор, пока он не будет подзаряжаться. Когда срок службы заканчивается, батарея больше не может хранить достаточно питания для работы устройства

Когда срок службы заканчивается, батарея больше не может хранить достаточно питания для работы устройства.

Износ батареи

Указание на количество «повреждений». Когда аккумулятор заряжается снова и снова, он в конечном итоге не может хранить столько питания, сколько мог изначально.

Таким образом, его «здоровье» ухудшилось из-за «ущерба», который он получил. Мы называем это «износ».

Сигнал зарядки

Сигнал, напоминающий пользователю об отключении зарядного устройства, когда аккумулятор достигнет заданного уровня.

Износ аккумуляторной батареи во время сеанса зарядки резко уменьшается, когда аккумулятор не заряжается до 100% от своей емкости.

Эта функция позволяет пользователю установить процент (например, 80%), при котором он хочет получать напоминание (уведомление + рингтон), чтобы отключить зарядное устройство.

Зарядный ток

Мера скорости, с которой заряжается аккумулятор. Для телефонов это обычно выражается в миллиамперном блоке.

Обратите внимание, что это не показатель питания, а скорость зарядки. Например, если аккумулятор заряжается со скоростью 800 мА в течение 1 часа, его общий заряд увеличится на = 800 мАч

И наоборот, если он заряжается в течение 1 часа и 30 минут со скоростью 800 мА, его общий заряд будет увеличиваться на = 1200 мАч.

Процессор

Процессор выполняет инструкции программы, выполняя основные операции арифметики, логики, управления и ввода / вывода, указанные в инструкциях.

Глубокий сон

Устройство Android часто активирует режим сверхнизкого энергопотребления, когда экран выключен, чтобы свести к минимуму потребление энергии.

Этот режим называется глубоким сном

Обратите внимание, что это не то же самое, что в режиме ожидания

Android находится в режиме ожидания, когда экран выключен. Тем не менее, он не обязательно находится в глубоком сне, пока экран выключен.

Кроме того, не путайте это с функцией, введенной в Android M 6.0, которая может быть настроена пользователем.

Режим глубокого сна регулируется самим Android и не настраивается пользователем как таковой. Скачать можете ниже.

Разработчик:
www.accubatteryapp.com

Операционка:
андроид

Интерфейс:
русский

Лицензия:
бесплатноСкачать

Горе от ума

Большинство ИБП достаточно умные, чтобы при замене батарей автоматически пересчитать Battery Const и исправить ее значение в соответствии с емкостью новых батарей. Проблемы с заменой источников питания чаще всего возникают у славящихся своей легендарной надежностью и качеством изделий фирмы APC. Причем эта проблема рождена политикой фирмы по отношению к конечному потребителю – типично заокеанский подход к делу. Все работы по техническому обслуживанию, включая замену батарей, должны производить специалисты в специализированных сервисных центрах. Пользователь же за это должен платить деньги. Таким образом, создается ситуация, когда ИБП продолжает приносить прибыль своему изготовителю и через много лет после продажи. Изделия APC действительно надежные и качественные, и в большинстве случаев работают бесперебойно по десять-пятнадцать лет.

Типичная ситуация с бесперебойниками от APC – старые батареи работают пару минут и отключаются. После установки новых батарей время автономной работы не увеличивается. ИБП по-прежнему сигнализирует о том, что батареи некачественные и требуют замены. Решить эту проблему можно несколькими путями. Первый способ – это через обычную терминальную программу (например, входящую в состав популярных DOS оболочек типа Norton Commander или Dos Navigator) перевести ИБП в сервисный режим и, включив режим программирования, исправить необходимые константы

Только действовать надо очень осторожно! Подав неправильные команды, можно полностью вывести UPS из строя, и для восстановления его придется обращаться в серьезную ремонтную организацию или брать в руки паяльник и программтор. Список терминальных команд можно найти в файле sucomm.pdf на диске, идущем в комплекте с журналом

У ИБП первого поколения Smart UPS 600i
исправить ошибку только программным путем не удалось. Чтобы получить доступ к возможности калибровки этого и аналогичных моделей ИБП необходимо на плате электроники закоротить накоротко ноги 7 и 8 АЦП ic10, перевести все дип-переключатели на задней стенке ИБП в положение 1. Только после этого появится возможность калибровать ИБП терминальной программой. Работа с терминалом – это, так сказать, высший пилотаж. Есть несколько программ, созданных для диагностики UPS, которые позволяют исправить данную проблему гораздо более удобным и безопасным образом.
