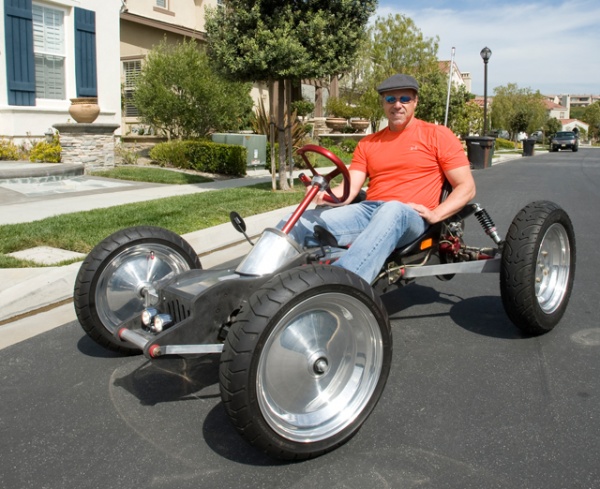

Картинг своими руками: подробное описание

Где достать материалы

Если вы решили сделать картинг своими руками, то в первую очередь необходимо определиться, какие материалы вам доступны. Если неподалеку есть авторазборка или пункт приема черного/цветного металла, то часть агрегатов можно приобрести там. На авторазборке вы сможете купить:

• кресло;
• педали;
• блок крепления педалей;
• полуоси;
• руль;
• рулевой вал;
• поворотные кулаки;
• рулевые тяги;
• шкворни;
• главный и рабочие цилиндры дисковых тормозов.

Все детали, кроме кресла, можно снимать со старых советских автомобилей. Кресло желательно снять с иномарки, оно будет более удобным. При выборе деталей проверяйте их состояние – шкворня и поворотные кулаки вращаются не заедая, тормозные цилиндры без протечек, остальные запчасти не ржавые.

В пункте приема черного или цветного металла вы сможете приобрести:

• подходящие шестерни;
• цепи;
• металлические трубы, уголки, полоски;
• колеса;
• мотор;
• подшипники.

Разработка схемы

Подобрав необходимые материалы, можно приступать к разработке схемы. Не существует общепринятой концепции формы или размеров картинга, поэтому каждый строит то, что ему больше нравится. В большинстве случаев решающим аргументом становится доступность тех или иных деталей. Существует правило – чем выше человек, тем длинней должен быть самодельный картинг, в противном случае высокому человеку будет очень неуютно в короткой машинке. Если вы купили автокресло вместе с салазками, которые обеспечивают его передвижение по салону, то сможете сделать длинный картинг с возможностью регулировки расстояния до педалей. Благодаря этому даже низкорослые люди не будут испытывать затруднений при управлении таким картингом.

За основу можно взять любой чертеж, выложенный в интернете, и подогнать его под свои материалы или агрегаты. Это проще, чем составлять чертеж с нуля, высчитывая прочность всей конструкции. При разработке схемы необходимо учитывать особенности крепления сиденья к раме, способы установки тормозных цилиндров и размеры шкворней. Также внимательно отнеситесь к способу крепления рулевых тяг к маятнику руля. На многих самодельных картингах рулевые тяги изготавливают из стального прутка диаметром 8–15 мм, а маятник из металлической пластины толщиной 5–7 мм. Такая схема не позволяет регулировать схождение колес, из-за чего велика вероятность быстрого износа покрышек. Можно с помощью сварки объединить их с наконечниками рулевых тяг от автомобилей, что позволит менять угол схождения колес, или самостоятельно сделать нечто похожее.

Собственноручные поделки из бензопилы

Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:

• в резке каменных и металлических материалов;
• в выкачивании воды;
• в бурении скважин;
• в уборке снега;
• в езде и даже в полетах.

Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.

Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:

• простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
• более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.

Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.

Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.

Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.

А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.

Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:

1. Двигатели от пилы.
2. Редукторы.
3. Буры.
4. Металлические трубы.

Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).

Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.

С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.

Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:

• рама;
• двигатель (с мощностью, равной не менее 5 л.с.);
• гусеницы;
• рулевой механизм (сгодятся и велосипедные детали);
• полозья для движения.

Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.

Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).

О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.

О других самодельных изобретениях подробнее рассказано ниже.

Видео

В этом видео подробно рассказывается, как сделать картинг своими руками. Видео имеет много положительных отзывов и комментариев.

Дальше серия видео уроков — самодельный картинг. В этом видео — как сделать раму на картинг.

Продолжение. Покупка двигателя на картинг.

Продолжение. Как сделать рулевую на картинге.

Продолжение. Испытание самодельного картинга.

Чертежи картинга для сборки своими руками в домашних условиях.

Карт – одноместный спортивный автомобиль без кузова и подвески, оснащается двигателем воздушного охлаждения с одним цилиндром. Для постройки картингов используются двигатели от мотоциклов, мопедов и даже бензопил.

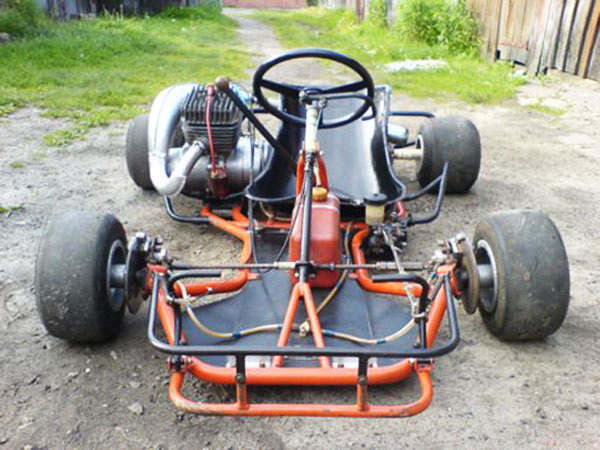

В этом самодельном картинге автор установил мотор объёмом 125м³ (мощность 10.5 л/с) от мотоцикла Минск.

Карт с таким двигателем способен развить максимальную скорость до 80 км/ч.

Под рулевой рейкой установлен топливный бак сделанный из бачка системы охлаждения авто.

На карт установлены дисковые тормоза.

Педали «газ» и «тормоз» выгнуты из стального прута, тяги сделаны из тросов.

Привод осуществляется через цепь на звёздочку установленную на заднюю ось.

Выхлопная система взята также от мотоцикла и переделана под габариты карта.

Установлен комплект стандартных шин для картинга.

Схема конструкции картинга.

Габаритные размеры карта.

Картинг класса «пионер» схема и чертежи.

Чертежи рамы картинга.

Чертежи поворотного кулака передней ступицы колеса карта.

Чертежи рамы карта.

Чертежи опоры двигателя для картинга.

Чертежи заднего моста.

В этом видео автор рассказывает как сделать картинг.

Строительство картинга и его испытание значительно поможет расширить кругозор вашего ребенка в технической сфере, да и вообще будет отличным для него хобби, если сравнивать с кручением в руках твистера или зависания в смартфоне. Есть множество конструкций и решений, как можно сделать такую машину, тут уже каждый выбирает сам для себя, какие материалы использовать, что кому по карману.

По этой инструкции картинг собирается быстро и не сложно, так как основная масса деталей уже покупаются готовыми, это двигатель, подшипники и другое. Конечно, тут будут нужны некоторые вложения. У автора на такой картинг ушло 750$, но, по его словам, можно было потратить и гораздо меньше.

Материалы и инструменты для самоделки: — фанера;— квадратная труба для создания рамы;— задняя ось;— четыре колеса;— подшипники для задней оси;— звездочки, цепи, гидравлическая тормозная система и т.д.;— тяговые стержни для рулевого управления, само собой руль со всеми комплектующими;— материалы для крепления сидения и само сидение;— двигатель с вариатором (чтобы не париться с КПП);— винты, гайки и другие мелочи.

Из инструментов: сварка, болгарка; гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления картинга:

Шаг первый. Разработка дизайнаНачинается все с расчетов, какого размера должен быть картинг, из чего у него будет делаться рама, где будет крепиться ось, сидение, двигатель и другое. Также нужно вычислить, где какие должны быть углы и так далее. Если у вас с этим проблемы, то в интернете имеется уже масса готовых чертежей для картинга, которые можно скачать и распечатать.

Теперь понадобятся куски досок или той-же фанеры, а также саморезы. Этими кусочками нужно сформировать форму, куда потом будет укладываться будущая рама из металлических труб и свариваться.

Шаг третий. Делаем составляющие рамыПоскольку у автора строение рамы несколько мудреное, тут понадобится трубогибочный станок, чтобы можно было сделать нужные детали для рамы. В качестве материала применяется квадратная стальная труба. Все детали нужно тщательно подогнать друг к другу, чтобы потом крепко соединить. Когда все будет готово, все детали укладываются в шаблон и хорошенько свариваются. Сварочный шов должен быть с обеих сторон. После сварки все швы автор советует сгладить болгаркой.

Перед окончательной затяжкой болтов, которые крепят двигатель, нужно завести мотор и на небольших оборотах убедиться в том, что цепь идет ровно и не слетает. После этого все можно будет окончательно закрепить.

Шаг девятый. Установка педалейПедали автор делает сам, для этого подойдет лист стали, дизайн можно сделать любой. Так как сцепления на двигателе нет, то нужно всего две детали, газ и тормоз. Газ подключается к тросику управления дроссельной заслонкой, тут нужно не забыть сделать на педали хорошую пружину. Ну а тормоз с помощью рычага подключается к суппорту.

Как испытывать самоделку

1. Не выезжать на дорогу.
2. Надеть средства индивидуальной защиты для картингистов: шлем, наколенники, налокотники и т.д.
3. Первые пару километров идут на испытание, обкатку, проверку тормозов, ощущение динамики, управляемости. Не стоит сразу выезжать на соревнования.
4. Не разгонять самодельный картинг на полную мощность. Можно постепенно увеличивать обороты, ощущая как ведет себя техника на поворотах. Если чувствуете, что, например, при скорости 40 км/час автомобиль имеет «бешеную» вибрацию, то придется ездить или до такой скорости, или проверить конструкцию, возможно какая-то делать погнута.

Внимание! Самое главное правило для любого картингиста — это не выезжать на дорогу. Можно ездить только на специальных площадках, полигонах

Как собрать карт

Подбор материалов ведется в специализированных магазинах, на металлоплощадках или в строймаркетах, где предлагается профильный металл с разными свойствами. Подбирается он по требуемым характеристикам исходя из маркировки и сортамента. Если имеется сломанная техника типа газонокосилок, триммеров или мопедов, то часть оборудования удастся получить при демонтаже.

При сборке отдельных узлов и систем важно позаботиться о достаточном комплекте необходимых материалов. Для тормозной и рулевой системы потребуется:

• рулевое колесо;
• многоступенчатая КПП;
• ручной тормоз;
• колеса небольшого диаметра;
• минимум пара педалей (газ/тормоз);
• набор шарикоподшипников;
• валы для руля и приводов.

Силовой блок нуждается в оснастке:

• двигатель внутреннего сгорания;
• приводная цепь;
• бачок для топлива минимум на 3 л;
• комплект метизов (гайки/шайбы/болты/саморезы).

Сборка шасси осуществляется за счет такого ассортимента:

• профильная труба (квадрат сечением 25х25) длиной до 10 м;
• толстостенная круглая трубка 2 см диаметром и 2 м длиной;
• труба 15 мм диаметром и 2 м длиной;
• материал для днища и остова кресел (жесть или фанера);
• кресло минимальных размеров.

Имея чертежи рамы картинга, готовят металлические заготовки. Для этого заранее приобретенный металл кроят болгаркой на отдельные элементы под сварочные работы. Так как основой является шасси, то первоначально проводится сварка и сборка именно этого «скелета» картинга. Если нет навыков работы со сварочным оборудованием, то придется пригласить стороннего специалиста, что существенно сократит время и повысит качество работ. Таким образом, база будет прочной и не иметь микротрещин, способных привести к нежелательным негативным ситуациям на трассе.

Современные производители предлагают упростить сборку по чертежам. В этом случае рекомендуется воспользоваться готовыми металлическими силовыми элементами конструкции, которые предлагаются в виде набора-конструктора. Ориентировочная стоимость таких элементов составит около 30–40 тыс. рублей.

Разработка чертежа

Чаще всего определяющим моментом будущей конструкции является наличие тех или иных деталей.

Если в качестве кресла было приобретено сиденье с салазками от автомобиля, то карт можно сделать длинным и обеспечить регулировку расстояния до педального узла. Таким образом, люди любого роста смогут удобно устроиться за рулем.

За оcнову можно взять любую схему, которую только можно найти. Ее подгоняют под свои детали и узлы. Это гораздо проще, чем с нуля составлять чертеж. В случае разработки схемы нужно учесть особенности крепления кресла к шасси, способы фиксации цилиндров тормозной системы, параметры шкворней. С особой внимательностью следует отнестись к креплению рулевых тяг к маятнику. Часто для изготовления тяг используется металлический прут сечением 4-15 мм. В качестве маятника применяют пластину из металла 5-7 мм.

Особенности изготовления сидения для картинга

Особую роль играют сидения

При особых условиях эксплуатации картинга (двигатель располагается снаружи, сидение крепится примитивными болтами к легкой раме) важно подобрать такое сидение, которые бы отвечало всем требованиям безопасности. С этой целью можно изготовить сидение самостоятельно

Для этого потребуется фанера (толщиной до 6 мм), мебельный поролон, дерматин. К заранее размеченной и разрезанной фанере крепится поролон или полиуретан (в зависимости от бюджета). Вся конструкция обтягивается дерматином, а сверху оборачивается специальной сеткой (капроновой, как привило).

Чтобы в движущиеся элементы картинга не попадали частицы сетки или дерматина, по возможности их следует обтянуть защитными кожухами. В первую очередь это касается приводной цепи. В целях повышения комфортабельности картинга рекомендуется оборудовать его стояночным тормозом. Это позволит повысить безопасность вождения самодельного картинга при вхождении в крутые повороты.

https://youtube.com/watch?v=HS0lmrxTEV4

Заключительный этап — покраска всех видимых частей механизмов. Предварительно их необходимо обработать от коррозии. При нанесении лакокрасочного покрытия рекомендуется использовать пульверизатор.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО
+7 (499) 938-51-97

С-Петербург и ЛО
+7 (812) 467-32-86

Бесплатный звонок по России
8-800-350-23-69 доб.418

Установка двигателя и рулевой колонки

Подготовка двигателя от бензопилы для картинга. С двигателя от бензопилы необходимо снять все лишние детали (рукоятки, цепи, баки и пр.). Трудоёмким является процесс переделки звёздочки. За основу берётся звёздочка бензопилы, стачиваются зубчики, тем самым придав звездочке произвольный размер. В кожухе охлаждения проделывают 2 отверстия для крепления к подрамнику двигателя. В конструкции картинга можно использовать двигатель от бензинового триммера. Это небольшой двигатель внутреннего сгорания. Скорость у самодельного картинга с двигателем от триммера будет невысокая, но ее вполне достаточно для начинающих картингистов; установка подвески двигателя. Для того, чтобы прикрепить двигатель необходимо приварить пластину из стали к задней части рамы. Расположите двигатель на пластине таким образом, чтобы его шкив совпадал с рабочим шкивом на оси. Затем сделайте разметку, где будут отверстия для болтов. Крепление шкива к оси лучше производить до того, как вы будете вставлять ось во втулки. Для укрепления шкива можно воспользоваться установочным винтом. Ещё одним вариантом его укрепления является сварка его с осью, но он должен обязательно лежать со шкивом двигателя на одной линии; сборка рулевого привода. На этом этапе понадобятся двухсантиметровый стержень для осей и полутора сантиметровый для привода. Необходимо согнуть стержень диаметром 1,5 см под прямым углом. Для этого надо воспользоваться паяльником для нагревания стали

Чтобы выровнять руль понадобятся регулируемые соединения, так как важно правильно отрегулировать развал-схождение: наклон руля и вертикаль переднего колеса; установка тормозной системы и колёс на самодельный картинг. Для обеспечения картингу наибольшего ускорения и контролируемости лучше взять небольшие гоночные колеса

Присоедините их к осям. Далее начинайте работу по установке тормозной системы для обеспечения безопасности картинга. Для создания тормозной системы необходимо прикрепить суппорт к шасси и диск к задней оси. В тормозной системе картинга должно быть задействовано не менее двух колёс. Для более безопасной системы лучше установить тормозные диски на все четыре колеса вашего картинга. Можно установить тормозную систему от старого сломанного мотоцикла. Такие системы имеют подходящий размер и могут облегчить вашу работу по созданию самодельного картинга. Независимо от вида акселератора необходимо установить педаль ножного тормоза, так как руки должны быть максимально свободными в процессе управления картингом. Предусмотрите ограждения, которые не будут давать ногам слетать с педалей во время крутых поворотов. соединение кабеля зажигания и ручного дросселя. Для управления газом вы можете установить ножную педаль, но можно организовать прибавку газа также как на газонокосилке. Все зависит от вашего желания и опыта, а также от типа двигателя, установленного на картинге; проверка подвески и тормозной системы перед тестированием картинга. Даже если вы не планируете гонять на высоких скоростях, необходимо иметь уверенность в надёжности вашего картинга. Дважды проверьте крепление оси, прочность сварочных швов, крепёж двигателя и надёжность тормозной системы.

Совет: приведённая выше инструкция рассчитана на то, что при создании самодельного картинга будут использоваться детали от старых поломанных мотоциклов, газонокосилок и т. п. Если использовать только покупные готовые детали, то, вероятно, будет дешевле купить готовый картинг.

Рулевое управление

Для его изготовления понадобится тонкостенная труба диаметром 16 мм. Рулевая колонка сваривается с центром колеса. Вращение ее происходит в 2 скользящих подшипниках. Чтобы рулевая колонка не смещалась в продольном направлении, на ней нужно приварить упорные кольца. Сошка, плечо которой 60-65 мм приваривается к колонке. Длину самой поперечной тяги определяют в процессе испытания машины, и она должна быть регулируемая.

П-образную проушину приваривают к одному концу тяги, а в другой вставляется и приваривается стальная втулка с внутренней резьбой М10, в которую вворачивается 40-50 мм стержень с контргайкой и припаянной проушиной. Поперечная тяга соединяется с рулевой посредством шарнира через проушины болтами O8. Все шарниры для устранения люфта имеют резиновые втулки. Колеса должны поворачиваться под углом 30-35°. Зазор между ними и рамой составляет не менее 5 мм. Все соединения шплинтуются на корончатых гайках.

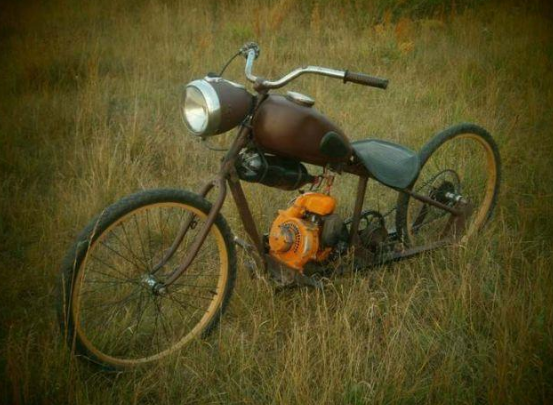

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

• мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
• 2 колеса от старого велосипеда;
• труба с диаметром 2 см ( металлическая);
• тросик;
• велосипедные звездочки; а так же вилки;
• старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
• рулевая часть;
• рычаг газа.

Процесс создания мопеда выглядит так:

• варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
• приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

• прикручиваем бензобак и аккумулятор;
• проверяем, чтобы вновь установленные элементы не болтались;
• изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
• налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
• прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Чертежи картинга самодельного

Чертежи картинга самодельного предлагаем к ознакомлению. Данная модель отличается от предшественников своей внешностью и особой надежностью. За счет применения новаторских разработок, она имеет хорошую маневренность и устойчивость.

Первоначальный этап:• разработка чертежей• чертежи необходимо подготовить в двух проекциях (вид сверху, вид сбоку)

Подготовка деталей:• нарезка заготовок из труб• гибка заготовок из труб• изготовление деталей

Подготовка стапеля:• изготовление основания• установка необходимой оснастки

Сборка конструкции:• фиксация всех деталей рамы на стапеле• сварка всех стыков двумя — тремя точками• контрольная проверка геометрических размеров рамы• окончательная сварка всех деталей рамы между собой (крепления задней оси сваривайте, предварительно посадив их на ось, это позволит избежать перекосов во время сварки)

Правильная посадка гонщика: спина слегка наклонена назад по углом 20…25 градусов; ноги слегка согнуты в коленях.

Подготовка к покраске:• после сборки, наладки, настройки необходимо разобрать машину• очистить раму от ржавчины и обезжирить• загрунтовать• окрасить синтетической эмалью

Повторно соберите машину, установите на ее номер размером 220х220 (мм). Радиусом скругления углов равен 20 (мм).

РАМА

ТОРМОЗНОЙ ЦИЛИНДР

ПЕРЕДНЯЯ ТОРМОЗНАЯ МАШИНКА

ЗАДНЯЯ ТОРМОЗНАЯ МАШИНКА

ПОВОРОТНЫЙ КУЛАК ПЕРЕДНЕГО КОЛЕСА

СТУПИЦА ЗВЕЗДОЧКИ

ОПОРЫ ДВИГАТЕЛЯ

ОТБОЙНИКИ

РУЛЕВОЕ КОЛЕСО

Чертежи картинга самодельного и более подробное описание машины можно посмотреть в журнале «Моделист Конструктор» № 4; 5 за 1982 год, № 5; 7 за 1984 год.

Как происходит сборка картинга другой конструкции, можно узнать, посмотрев предложенный видеоматериал

Заказать чертеж

Рекомендации по черчению

Предпочтительнее делать чертежи рамы в ее натуральном размере на листах миллиметровой бумаги. Для удобства работы с таким схематическим изображением, его после отрисовки наклеивают на плотный картон. Чертеж в будущем будет служить образцом, по которому будут подгоняться прочие элементы конструкции. Раму рисуют обязательно в двух проекциях – это боковой вид и вид сверху. Отдельно изображают передний лонжерон. Точных размеров рамы картинга не существует, а это значит, что изготовить такой картинг можно не только под ребенка, а различные детали конструкции подгоняются уже по месту.

Рама — важная часть самодельного карта

Вообще, рамы картинга не поддаются какой-либо классификации. В большинстве своём они бывают двух типов: плоские и пространственные. Плоская рама имеет лонжероны, работающие на кручение и изгиб. Другими словами, на сжатии и растяжении это никоим образом не сказывается, так как нагрузок в таком случае не бывает.

Образец для рамы можно будет собрать из обычной миллиметровой бумаги, которую можно просто наклеить на плотную бумагу. И на чертёж всё нужно переносить грамотно, соблюдая размеры, формы и пропорции.

Чертёж самодельного карта

Нужно будет далее отрезать трубу нужного размера и перейти к изготовлению рамы, а вернее, её основы. Заготовку ставим на ровную поверхность и завариваем все части таким образом, чтобы получилась единая конструкция. Проверить все детали на симметричность можно обычным уровнем.

Теперь нужно будет приготовить трубы для фиксации двигателя, педалей и рулевой колонки. Смотрим на макет и изготавливаем по чертежам такую же раму. Обязательно следим за тем, чтобы не пропустить никаких узлов и деталей.

Готовые заготовки привариваем сваркой к раме. Тщательно проверяем углы наклона, точность размеров, симметричность и многое другое.

В частности, рассмотрим отдельно, как изготовить самодельное рулевое управление на карте. Обязательно нужно будет подготовить трубу диаметром 16 мм с тонкими стенами. Свариваться колонка будет с центром колеса, а вращение будет проходить в двух скользящих подшипниках.

Для того чтобы рулевое управление не смещалось продольно, его нужно усилить. Делается это при помощи сваривания упорных колец. К рулевой колонке приваривается сошка, плечо которой равно шестидесяти миллиметрам, а длина поперечной тяги определяется уже в процессе испытания карта. Понятно, что она должна быть регулируемой.

Видеообзор самодельного багги (картинг)

Что касается П-образной проушины, то её нужно будет приварить к одному концу тяги. Другой конец будет венчать стальная втулка, имеющая внутреннюю резьбу М10, куда и вворачивается пятисантиметровый стержень с контргайкой и проушиной, заваренной на него.

Идём дальше и соединяем поперечную тягу с рулевой колонкой посредством специального шарнира через проушины. Крепление осуществляется с помощью болтов М8. В этом случае, да и вообще, чтобы устранить люфт в соединениях, нужно использовать резиновые втулки. Что касается колёс, то они обязаны поворачиваться под нужным углом (тридцать градусов), а зазор между ними и рамой должен составлять не менее пяти миллиметров. Фиксируются все соединения обязательно на специальных гайках.

Проектирование

• Первым шагом к созданию собственного картинга является его проектирование. Картинг может иметь самые разнообразные формы и размеры. Вы можете придумать абсолютно любой дизайн. Главное, помните, что основу картинга составляют: рулевая/тормозная система, шасси и двигатель. Нарисуйте подробную схему своего будущего автомобиля. Только используя план-схему, вы сможете правильно собрать картинг своими руками. Подходите к процессу проектирования творчески. Чтобы вдохновиться, вы можете воспользоваться интернетом, который предоставит вам множество разнообразных моделей самодельных картингов. Пообщайтесь со знакомыми механиками. Можно заказать платную разработку чертежа, а можно воспользоваться шаблоном, внеся в него свои изменения;

• будьте крайне внимательны, указывая габариты картинга. Размеры должны соответствовать росту и возрасту водителя. Так, для подростка достаточно ширины 0,76 метра и длины 1,3 метра. Картинг для взрослого должен иметь ширину 1 метр и длину 1,8 метра. Продольное расстояние между осями самодельного картинга должно составлять от 101 до 122 сантиметров при длине 132 см. Проект картинга должен быть максимально точным. Иначе в процессе подбора материалов будет трудно правильно определиться с их количеством;

• материалы для самодельного картинга можно купить в специализированных магазинах, но если вы ограничены в средствах, то подобрать все необходимые детали можно на свалках, барахолках или обратиться в ремонтную мастерскую, где производят ремонт газонокосилок и подобного оборудования.

Ниже представлен перечень необходимых материалов для того, чтобы сделать картинг своими руками.

1. Рулевая/тормозная система:

• коробка передач;
• ручник;
• руль;
• колеса;
• рулевой и приводной валы;
• педали газа и тормоза;
• подшипники.

1. Двигатель:

• движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
• цепь;
• топливный бак;
• болты и шайбы.

1. Шасси:

• 2,5-сантиметровая квадратная труба, длиною 9,2 метра;
• стальная труба диаметром 2 см, длиною 1,8 метра;
• труба диаметром 1,5 см, длиною 1,8 метра;
• пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
• металл или фанера для днища и сидения;
• само сидение.

Чтобы сделать картинг своими руками вам понадобится сварочный аппарат. Шасси является основой картинга. Они удерживают вас во время поездки, в них же находится двигатель. Если вы никогда не занимались сварочными работами, то лучше воспользоваться услугами профессионала, потому как сваренные непрофессионалом детали могут только казаться прочными, а на практики иметь микротрещины и щели, в результате чего, ваш картинг может стать смертельно опасным транспортом. Если шасси будут состоять из нескольких деталей, то сварку необходимо проводить при высокой температуре и глубокой степени проникновения, сварочные швы должны быть максимально аккуратными. Если вы решили произвести сварочные работы самостоятельно, то лучше потренироваться на сварке небольших изделий и только получив хороший опыт начинать сварку картинга.

Одним из вариантов сборки самодельного картинга является приобретение готовых деталей. Так, если вам не хочется мучиться с самостоятельным созданием деталей и последующей их сваркой, то можно приобрести готовый конструктор, который легко можно собрать по схеме с помощью простых инструментов и без производства сварочных работ. Примерная стоимость такого конструктора для самодельного картинга составляет 550 долларов.

Колёса и сидения

Теперь переходим к изготовлению колёс и сидений. Их тоже готовим из листового металла. В частности, диски колёс можно изготовить на токарном станке из полуторамиллиметрового куска стального листа. Крепим диски к ступицам путём приваривания их головок. Не забываем заварить оба поворотных узла переднего моста. Потом их нужно будет зафиксировать с проушинами при помощи шкворней.

Особо отмечаем процесс крепежа левого и правого поворотного узла к балке переднего моста. Нужно учитывать, что развал передних колёс, а точнее, его угол должен быть равен нулю, а угол наклона шкворней — 12 градусам. Таким образом, координированность и взаимосвязанность узлов и механизмов карта становится правильной, а эти параметры, как известно, зависят от развала колёс и других важных расчётов.

Пришла пора ставить двигатель. Его нужно будет закрепить на точках опоры рамы и затянуть болты с усилием, равным значению, указанному в прилагаемых чертежах. Идём дальше и подключаем остальное оборудование навесного типа, куда входит карбюратор и другие важные детали.
