Катамаран из велосипеда

Надувные катамараны

При движении надувной катамаран соприкасается с водой только баллонами, палуба и рама остаются над ее поверхностью. Это снижает водное сопротивление и увеличивает скорость. Сейчас для этих конструкций используются баллонные камеры с высоким давлением (250−300 мбар), при изготовлении которых применяются армированные материалы ПВХ.

Использование однослойных баллонов из прочных материалов уменьшает вес плавсредства и увеличивает их жесткость. Надувные катамаранные модели расширяют возможности рыбаков, с их помощью пользователи разборного судна попадают в самые недоступные места водоема, доставляя плавсредство на берег личным автотранспортом.

Как сделать катамаран своими руками из полистирола

В нескольких видео показано, как мастер – Автор канала “Александр Седой” задумал и реализовал идею построения своими руками качественного катамарана из полистирола. Была поставлена задача, плавательное средство должно быть: 1. Непотопляемым. 2. Неубиваемым. З. Невозможно перевернуть. 4. Складной, с возможностью перевозить на багажнике небольшой легковой машины. 5. Приличные габариты, для комфортного плавания. б. Осадка меньше чем у байдарки в два раза. 7. Легкий, каждая деталь не должна быть тяжелее 20 кг. 8. Быстро и просто собираться. 9. Вместительная. 10. Грузоподьемная, не менее 700 кг. 11. Автономная, несколько спальных мест, место для рыбалки и мангала. 12. Возможность установки на катамаран мотора до 10 п.с.

Выбор материала поплавков. Купил сначала пеноплекс “Комфорт”. Ширина 100 миллиметров. Приобрёл упаковку. Вес 18,7 килограмм веса. Кубатура 0,28. В конечном счете мастер остановился на URSA. Благородный материал, приятный,с ним удобно работать. Толщина 50 миллиметров. Вес оказался 15,7 килограмм. Кубатура 0,3. Стоимость одной упаковки 1200 руб. Вес 1 листа урсы 1,1 килограмм. Почему 50? Прочитал, что конечно, сотку клеить легче, 2 раза быстрее, но чем больше промежуточных слоев – ребер жёсткости, тем прочнее конструкция катамарана. Поэтому остановился на ширине листа в 50 мм.

Задача катамарана – плавать вместе с байдарками. Поэтому осадка должна быть не больше 3-5 сантиметров. У байдарки до 15 – 17 сантиметров. Максимальный комфорт для рыбалки. Конструкция должна быть полностью разборная, длиной не больше 2 метров каждая часть. Как можно легче.

Сначала приготовим приспособление для обрезки кромок. Будет использована нихромовая нить. При этом запекаются стенки, они становятся гладкими. Лишняя жесткость и влагостойкость не помешают. Материалы понадобятся ровно три упаковки. 50 x 125 x 600.

Самое главное, чтобы надежно была закреплена спираль, иначе размер уплывет. Если спираль четко держится всё время, все детали будут совершенно одинаковыми. Резко происходит с помощью трансформатора 220 на 5 вольт плавная регулировка “затухание света”

Приспособление режет материал как масло, важно при этом, чтобы не нагревалась нить докрасна. Напряжение подается 1,5 -а 2 вольта

При ручной подаче идеальных границ вряд ли удастся добиться. Но этого и не требуется. Работа проходит без пыли, шума, достаточно ровно и аккуратно. Подавать материал URSA необходимо плавно. Мастер показал, как отличаются рез нихромовой нитью и заводской.

Теперь режем ровно пополам без штампов. Если не нагревается спираль докрасна, что материал не дает никакого запаха. Приспособление прекрасно работает. Почему рез делается пополам. Потому что решил делать не поперечный, а продольный. Благодаря этому нет отходов. Кроме кромки. Кромка срезается с двух сторон по длине. Кромка сбоку срезается только с 12 листов из 24. Другое преимущество: не надо никаких штампов. Появилась возможность увеличить длину катамарана на 1 метр. Пришлось докупить еще три листа, в итоге получилось три пачки и четыре листа. Всего 24 листа. Дополнительные 100 килограмм водоизмещение. Уменьшение осадки и увеличения скорости. Упрощение монтажа изделия. Идеально гладкая и ровная поверхность. Экономия шпаклевки и клея в несколько раз. Уменьшение работы на порядок. По прочности гораздо лучше, чем поперечный набор. Продольный набор в шахматном порядке.

Ждем заключительную 5 часть с испытаниями самодельного катамарана на водоеме, которую автор выложит, предположительно, весной или летом.

Парусный катамаран имеет некоторые особенности

Перед тем, как самостоятельно изготовить катамаран и ходить с ним под парусом, вы должны понимать, что данное судно имеет наружную оболочку, которая обеспечивает прочность, в том числе внутренней камеры, отвечающей за герметичность конструкции. Наличие обводов снижают сопротивление воды при хождении под парусом. Сам же каркасный катамаран выполнен из дюралюминиевых трубок, держащихся на болтовых креплениях посредством фасонных гаек.
Описанная ниже конструкция катамарана имеет руль и предусматривает наличие паруса. Почти все комплектующие можно сделать самостоятельно, потребуется лишь незначительный объём токарных работ.
Перед началом постройки этого плавательного средства, у вас обязательно должна быть схема катамарана, придерживаясь которой получится качественная вещь.

Поплавки

Их в нашей модели будет два и каждый из них заполнен воздухом. В поперечном сечении эти элементы имеют форму круга. Поплавки практически не имеют цилиндрических участков, а отличаются они кормовыми и носовыми срезами.
Поплавок включает в себя внутреннюю камеру и наружную оболочку, которая на 15% меньше величины камеры. Это нужно для того, чтобы камера всегда находилась в напряженном состоянии и обеспечивалась её безопасность. Изготовление камеры самостоятельно является одной из ключевых операций, поэтому она занимает много времени. Если данный элемент сделать из синтетических материалов, то он прослужит довольно долго, а если из резины, то его долговечность будет несколько ниже, но и цена более доступной.

Раскрой

При невозможности выкроить камеру из цельного куска материала, полотнище нужно клеить из кусков, а делать это нужно обязательно внахлёст. Шов должен иметь ширину как минимум 3 см, а на его месте следует дополнительно проклеивать полоски из ткани. Задняя часть камеры, которая напоминает форму рукава, в процессе сборки скручивается и перевязывается посредством резинового жгута.
Самостоятельно сделанная конструкция рукава обеспечивает возможность осуществления её сушки и ремонта. Кроме того, перед носовыми гребцами в камеру следует вклеить особый клапан, используемый для лодки. Его можно использовать, даже чтобы подкачивать на ходу это водное транспортное средство. Поэтому ваш круизный катамаран всегда будет на плаву, прогулка на нём доставит огромное удовольствие.
Чтобы своими руками сделать днище катамарана, его тоже следует выкроить из цельного полотнища или его отдельных кусков, после чего скрепить их между собой. Затем, необходимо сшить нижнюю и верхнюю оболочную часть от конечностей к середине. Перекройку деталей нужно осуществлять с максимальной точностью – это нужно делать, чтобы обеспечить правильность формы избегания складок на поплавке.

Мост

Обычно он алюминиевый, изготовляется из трубок разных размеров и диаметра, вместе с креплениями, в качестве которых используются болты и шпильки. Стрингеры выполнены из двух элементов, соединённых с помощью втулки, которая прикрепляемая клеем к задней части катамарана и фиксируется шпилькой. Закрепление концов стрингеров осуществляется с помощью заглушки, которая может быть выполнена из любых материалов и надёжно закреплена фасонными гайками.

Палуба

Этот элемент катамарана имеет прямоугольную форму, а изготовляется он из полотнища плотных разновидностей капрона. Величина данного элемента зависит от того, какой у нас собран каркас.
При изготовлении палубы своими руками, по её периметру, края полотнища следует подвернуть на 30 мм, после чего прошить их. Теперь устанавливаем люверсы, используемые для крепления моста к палубе. Шнуровку следует делать от середины поплавка к его конечной точке.

Паруса и мачта

Парус для катамарана своими руками лучше всего делать из трех дюралевых трубок, каждая из которых вставляется друг в друга. Но еще можно построить и деревянные стержни, имеющие соединительные планки. При переноске плавстредства, в длинные части мачты вставляют элементы рангоута – гафель и составной, которые изготовляются из дюралевых лыжных палок или трубок необходимого диаметра.
Нижняя часть мачты прикрепляется к середине второй балки с четырьмя вантами и натяжными устройствами от верхней оконечности мачты к концам поперечных балок.
Если нужно, то парус для катамарана можно самостоятельно увеличивать в размерах или уменьшать, в зависимости от своего опыта управления такими плавстредствами.

Катамаран с растяжкой тросов

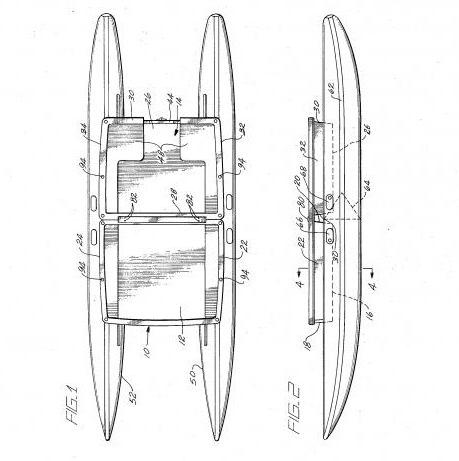

Собирается с растяжкой модель (чертежи надувного катамарана показаны ниже) довольно просто. Работу в данном случае необходимо начинать с расчетов длины поплавков. Как правило, их заготавливают диаметром около 0.5 метров. После этого можно приступать к установке стрингера. С этой целью первоначально необходимо заняться монтажом баллера. Как правило, его используют прямоугольной формы

Далее к нему важно сразу прикрепить стойку

Также для управления можно подсоединить румпель. Следующим шагом сбивается палуба на катамаране. Для этого доски подойдут длиною 1.2 метра. Рундук устанавливается только после гика. Растяжка должна монтироваться непосредственно на вертлюге. Для этого необходимо заготовить четыре винта. В конце работы устанавливается мачта. Также необходимо позаботиться о натяжителях.

Руководство по строительству катамарана

Прежде чем приступить к строительству катамарана, стоит разобраться в некоторых нюансах.

Во-первых, прежде чем приступить к строительству водного велосипеда своими руками, нужно определиться с основной конструкцией, а именно, из чего будет сделан корпус.

Во-вторых, то, каким будет конструкция, зависит от того, для каких целей планируется строительство.

В-третьих, сейчас на просторах интернета можно найти массу примеров реальных проектов, которые легко реализовать даже при минимальных условиях (материалы, помещение, инструменты).

Далее предлагаем несколько вариантов строительства этого плавсредства.

Самодельный катамаран

Надежный катамаран из пенопласта

Катамаран из пенопласта может похвастаться массой преимуществ: долговечность, непотопляемость, легкость эксплуатации. Чтобы сделать плавсредство, понадобится следующие детали, которые изготавливаются из фанеры с толщиной 12 мм:

1. Две диафрагмы в носовой части.
2. Четыре перегородки.
3. Четыре шпангоута.

Для закрепления деталей используют стяжные трубы из дюралюминия (также подойдут стальные тонкостенные трубы). На трубах необходимо нарезать резьбу, размер которой должен составлять примерно 12 мм.

Перед сбором поплавков плавсредства на широкие части пластин кладут эпоксидный клей, а потом за счет стяжек их совмещают с помощью стальных трубок. Далее будущее плавсредство обклеивают с помощью бязи или стеклоткани, сложенной в несколько слоев. Делать это лучше с помощью эпоксидной смолы.

Передняя сторона поплавков изготавливается также собственноручно с помощью уголков, а далее обшивается листами из алюминия.

Крышки, состоящие из фанеры листового дюралюминия, приделывают к уголкам носовой части винтами, а сама носовая часть садится на концы стяжных труб и затягивается гайками. Финишная стадия заключается в заполнении носа плавсредства пенопластом, после чего закрывается крышка.

Палуба строится с помощью реек и деревянных брусков. Далее механизм крепят к шпангоутам болтами и гайками.

судно из пенопласта

Надувной катамаран своими руками

Чаще всего поплавки отличаются конструкцией двухслойного вида: камеры внутри и защитную оболочку снаружи. Чтобы смастерить надувной катамаран, можно воспользоваться внутренними камерами с двумя отсеками.

Установка надувной камеры в средство передвижения по воде производится в шкуру поплавка через отверстия, которые расположены на концах шкуры. Все действия должны проводятся следующим образом:

• Камера кладется рядом с отверстием.
• Шкуру надевают на руку через другое отверстие.
• Камера втягивается в шкуру.
• Концы загибают приблизительно на 10 см.

У надувного плавсредства с примитивными люками отсутствует застежка, так как в момент надувания, камеры закрываются сами. В ходе вставки двух камер в шкуру, они наслаиваются друг на друга. Далее проводится втяжка двух шкур одновременно.

Трубка, которая надувает камеры, идет из шкуры через один из люков. Что касается давления в камерах, в основном оно равняется не более 0,1 атм.

Надувной катамаран

Расчет размеров судна

Диаметр поплавков, а так же ширина и длинна судна зависят, в первую очередь от того, где и как оно будет эксплуатироваться. Чем больше предполагается экипаж и чем больше будут перевозиться грузы, тем больше должны быть размеры плавсредства и диаметр поплавков.

Размеры судна рассчитываютсяя для каждого индивидуального случая

Увеличить грузоподъемность судна можно за счет увеличения сечения баллонов или их длинны. Решающим фактором в данной ситуации является объем воздуха внутри баллонов.

Оптимальные параметры расчета поплавков, исходя из экипажа и грузоподъемности следующие:

• одноместный катамаран должен иметь длину 2-3 метра при поперечном сечении баллона 0,3-0,4 метра;
• для изготовления двухместного судна используют баллоны длиной 3,5-4 метра при диаметре 0,45-0,5 метра;
• трех и четырехместные плавсредства имеют длину до 6 метров при диаметре поплавка 0,5-0,6 метра.

Катамаран длиной более 6 метров делать не рекомендуется, поскольку он потеряет практически полностью свою маневренность. Хотя, если плавать вы собираетесь в основном по прямой, ограничений на размер такого «кораблика» нет.

Чем больше размер судна, тем больше его проходимость и устойчивость, но меньше маневренность. Это касается как его длины, так и ширины.

Если же катамаран будет рыболовецким или прогулочным и его планируется оснащать парусом, мотором или лопастями с педалями, его ширина может быть увеличена еще.

Катамаран на веслах

Ширина катамарана должна быть минимум в полтора раза меньше его длины.

Порядок изготовления

Чтобы изготовить катамаран своими руками, нужно определиться с его назначением и, исходя из этого, рассчитать размеры. Мы рассмотрим два варианта судна: простейшее одноместное и туристический плот на основе катамарана.

Одноместный катамаран

Изготовление простейшего одноместного катамарана начинаем с изготовления поплавков. Берем две трубы одинакового диаметра и длины (исходя из расчетов, приведенных выше, нам понадобятся пластиковые трубы для наружной канализации диаметром 0,4 метра и длинной 2 метра). С одной стороны обоих труб крепим пластиковые заглушки. Это будет задняя часть катамарана.

Переднюю часть, для большей проходимости и маневренности нужно приподнять. Для этого используем два пластиковых колена с изгибом 120 градусов. Крепим их на второй конец труб и так же закрываем заглушками.

Поплавки готовы. Можно приступать к сборке.

Изготовление сиденья для одноместного катамарана

Для соединения поплавков в один «целый» катамаран можно использовать все, что угодно. Подойдут пластиковые трубы небольшого диаметра, деревянные бруски, металлические уголки и прочее.

1. Из выбранного вами материала делаем поперечины шириной 1,2 метра.
2. Устанавливаем баллоны строго параллельно друг другу так, чтобы загибы смотрели вверх и в одном направлении.
3. Закрепляем поперечные планки поверх баллонов. Для крепления могут быть использованы как хомуты, так и саморезы, которыми поперечные планки можно прикрутить к поплавкам для большей прочности.
4. На поперечные балки устанавливаем любое удобное сидение, берем в руки весла и гребем, куда хотим.

Туристический плот

Основные принципы изготовления этих двух плавсредств своими руками не имеют особых различий. Разница лишь в том, что прогулочный плот будет рассчитан явно не на одного человека. А еще лучше, если на нем поместится и груз в виде провизии, зонтика от солнца, одежды посуды и прочего.

1. Изготавливаем поплавки указанным выше способом. Но брать следует трубу диаметром 500-600 мм и длиной 6 метров. Это позволит сделать устойчивое и проходимое судно, на котором можно подремать, не переживая за жизнь экипажа.
2. Делаем прочную раму размером 6*2 метра. Поскольку рама не только должна удерживать баллоны в правильном положении, но и служить платформой для палубы, ее лучше изготовить из металлических уголков.
3. На трубы, из которых изготовлены поплавки, затягиваются хомуты, к которым, в свою очередь, с помощью болтов крепится рама.
4. На раме делают настил из досок.

Так может выглядеть туристический плот Такая конструкция позволяет установить на катамаран любое движущее устройство, начиная от лопастей, приводимых в движение педалями, и заканчивая бензиновыми двигателями.

К тому же, такая платформа позволяет полноценно позагорать на солнышке, половит рыбку, в общем, весело и плодотворно отдохнуть в узком кругу лучших друзей.

Общее расположение катера «Сивуч»

увеличить, 1181х1493, 226 КБ1 — рулевое устройство; 2 — румпельный отсек: 3 — спальная каюта; 4 — сдвижной люк; 5 — выгородка койки в кокпите; 6 — кокпит; 7 — капот двигателя; 8 — главный салон; 9 — полка для посуды; 10 — сиденье (складное) водителя; 11 — рукоятка подачи топлива (или привода дроссельной заслонки); 12 — рукоятка реверса; 13 — дверца платяного шкафа; 14 — носовой кубрик; 15 — откидной люк; 16 — полка; 17 — форпик; 18 — рундук; 19 — пайол; доски 20 мм, сверху — линолеум; 20 — подножка водителя; 21 — провизионный шкаф; 22 — место для мусорного ведра; 23 — шкаф для провизии и посуды; 24 — двигатель; 25 — дейдвудная труба; 26 — сиденье; 27 — двухспальная койка; 28 — топливная цистерна; 29 — газовая плита в карданном подвесе; 30 — раковина; 31 — полка для пособий по навигации; 32 — стол для карты; 33 — сетка для личных вещей; 34 — койка; 35 — полка в форпике; 36 — унитаз с прокачкой забортной водой; 37 — диван, внизу рундук; 38 — стол; 39 — аккумуляторная батарея; 40 — комод; 41 — рундук; 42 — картина; 43 — дверь в спальную каюту: 44 — полочка для посуды; 45 — трап; 46 — ниша для швартовных концов и кранцев; 47 — дверь в салон; 48 — иллюминатор в переборке; 49 — откидное сиденье; 50 — съемный настил над цистерной; 51 — моторный отсек; 52 — открывающийся иллюминатор; 53 — дверца форпика; 54 — дверь; 55 — выгородка места водителя; 56 — штурвал; 57 — открывающийся иллюминатор; 58 — глухой иллюминатор; 59 — спинка дивана; 60 — ниша для посуды; 61 — полки для одежды; 62 — платяной шкаф; 63 — дверь в туалет; 64 — открывающийся иллюминатор; 65 — откидной умывальник; 66 — иллюминатор рубки; 67 — дополнительные иллюминаторы на правом борту.

Предлагаемый вариант оборудования — типовой для катеров длиной 8,5—9,5 м — обеспечивает достаточный комфорт на борту для группы из 6 чел. в дальнем путешествии по внутренним водным путям. Детали оборудования и качество их исполнения зависят от изобретательности и искусства строителя, а также от качества материалов, которыми он располагает

Важно только, чтобы вес каждого узла был по возможности минимальным. Конструкция мебели должна обеспечивать вентиляцию пространства у бортов и днища, не затруднять доступ к любой части наружной обшивки для ремонта

От вентиляции зависит продолжительность жизни катера, так как в плохо вентилируемых пространствах — «закутках» — быстро образуется гниль, древесина поражается грибковой плесенью, фанера начинает расслаиваться.

Следует предостеречь строителей от применения таких отделочных пород как бук и береза, которые в условиях повышенной влажности быстро чернеют, особенно у металлического крепежа.

Для циркуляции воздуха в закрытых мебелью или бортовой зашивкой пространствах нужно предусмотреть отверстия как в нижней, так и в верхней части зашивки, закрывая их при необходимости декоративными решетками. На верхних гранях бортовых и скуловых стрингеров нужно сделать стоки для собирающегося на бортах конденсата; водопротоки во флорах у киля должны отводить воду в самое глубокое место трюма — к водозаборнику осушительной помпы.

Если устанавливается бензиновый двигатель, необходимо тщательно проработать вопросы вентиляции моторного отсека и отсеков, где будут размещены топливные баки, — они должны быть отделены от двигателя негорючими переборками. Аккумуляторную батарею лучше установить в отдельном отсеке, изолированном от двигателя и топливных баков и хорошо вентилируемом. В крайнем случае, аккумулятор можно поместить в металлический ящик, снабженный герметичной крышкой и вентиляционным патрубком, выведенным в комингс кокпита.

Заправочные горловины и вентиляционные трубки баков обязательно надо вывести на палубу катера, чтобы случайно пролитое топливо не попадало в трюм. Газовый баллон для плитки может быть расположен в рундуке по правому борту кокпита.

Пост управления катера «Сивуч» желательно оборудовать складным креслом, чтобы водитель мог при желании управлять катером и стоя. Не повредит и сдвижной люк в крыше рубки над водителем; высунувшись в такой люк, он получает прекрасный обзор на 360° и вверх, что бывает необходимо, например при шлюзованиях, и в некоторых других сложных условиях плавания.

Катер «Сивуч» должен быть оборудован предписанными правилами плавания по внутренним водным путям (и МППСС-72, если катер будет выходить в море) сигнально-отличительными огнями; должно иметься якорно-швартовное устройство, спасательные средства и т. п.

Д. Антонов, «Катера и яхты» №113.

Поделитесь этой страницей в соц. сетях или добавьте в закладки:

Технические характеристики

Катамаран состоит из двух воздушных баллонов и рамы, которая бывает надувной или жесткой, изготовленной из алюминия. В собранном состоянии вся конструкция помещается в рюкзаке, что удобно при транспортировке.

Устойчивость

Катамаран — устойчивая конструкция, он легко всходит на волну, получая минимум ударов. Образование брызг небольшое на любой скорости, что комфортно для пассажиров. При волне высотой 0,5 м остойчивость конструкции превосходит другие модели. Катамараны устойчивы на курсе, легко выдерживают заданную траекторию движения.

Плавсредство способно противостоять воздействию внешних сил, его боковая устойчивость противостоит силам переворачивающего момента. Продольная устойчивость противостоит навалам на корму или нос — продольному переворачивающему моменту (перевороту через корму). Большое расстояние между баллонами и правильное распределение веса увеличивают остойчивость средства.

Безопасность катамарана больше, чем у лодочных моделей. Остойчивость его конструкции намного выше. Перевороты лодок возможны при нагрузке на борт, что часто бывает при выуживании рыбы, когда происходит крен плавсредства. Используя надувные конструкции, даже несколько человек могут находиться на одном борту без опасности его крена и переворота. Это плавсредство невозможно перевернуть или потопить.

Полезное пространство

Катамараны намного шире однокорпусных моделей, благодаря чему полезное пространство почти в два раза больше, чем у лодок. Палубы шириной от 2 м могут быть длиной от 2,5 до 4 м, на большом участке устанавливают тент или палатку.

Экономичность

Благодаря своей конструкции катамаранные модели имеют уменьшенное лобовое сопротивление. Их вес поделен между воздушными корпусами, что создает малое сопротивление по сравнению с лодками. Скорость катамарана на 20−40% выше, чем у лодочного средства с такой же нагрузкой.

Катамараны разгоняются до 20−25 км/ч при использовании меньших моторов, потребляющих мало топлива. Расход топлива у этих моделей на треть ниже, чем у лодок. Модели для рыбалки имеют транец под мотор до 10 л.с., но в них часто используются небольшие двигатели от 2 до 5 л.с.

Грузоподъемность

Загруженное плавсредство может погрузиться ниже оптимальной глубины, но у катамарана от перегрузки только ухудшатся скоростные характеристики: чтобы он затонул, груз должен в три раза превышать грузоподъемность. Это значит, что при грузоподъемности 500 кг критичной для данного плавсредства будет перегрузка до 1500 кг.

Катамаранные средства имеют грузоподъемность от 300 до 500 кг, загруженность не влияет на его остойчивость и скорость. Несмотря на небольшой вес, модели имеют большую грузоподъемность, на них можно расположить ящики для перевозки улова, приспособления для рыбалки и много других нужных грузов. Количество пассажиров — от 2 до 10 человек. Непотопляемость при перегрузках — большое преимущество катамаранной конструкции по сравнению с лодочными моделями.

Маневренность

Маневренность судна — его поворотливость при маневрах вправо или влево от геометрического центра конструкции и возможность обратного движения. Катамаранные конструкции обладают хорошей маневренностью — быстротой разворота и возвращения в первоначальное положение. Подкаяченные нос и корма увеличивают маневренные качества судна.

Водный велосипед катамарен

Такие транспортные средства в народе часто зовутся просто катамаранами, но это не правильно. Катамаран – это несущая конструкция из двух соединенных плавучих сосудов, а велосипед – это механизм, который приводит средство в движение при помощи мускульной силы пассажиров. Именно этот тип получил наиболее широкое распространение.

Водный велосипед катамаран.

наиболее безопасный

Корпуса современным моделей производятся из специального полиэтилена. Для частей движущего механизма используются различные легкие нержавеющие сплавы. Система стока воды облегчает хранение и транспортировку таких водных велосипедов.

Наряду с коммерческими катамаранами существуют и личные. То есть, при наличии средств, обзавестись собственным педальным катамараном не составит труда. При этом выбор моделей имеется широкий – от небольших одноместных детских, до внушительных, способных перевозить до четырех упитанных взрослых. Существуют варианты конструкции, рассчитанные на коллективные катания и большего числа пассажиров.

Водные велосипеды своими руками

Если захотеть, то водный велосипед собрать можно самостоятельно, взяв за основу обычного «железного коня».

Для этого потребуется купить специальные комплекты, состоящие из:

• двух надувных сосуда и рамы, на которую крепят байк;
• весла рулевого, устанавливаемого на вилку и обеспечивающее маневрирование;
• подводного винта, на который передается движение педалей, что средству позволяет плыть вперед;
• рюкзак для транспортировки.

Любителям экстрима такой комплект сослужит отличную службу.

Есть и второй способ сборки. В этом случае, выбор материала для создания водного велосипеда зависит полностью от практичности мастера, взявшегося за создание шедевра, и его смекалки. Очень многие используют для сборки водного велосипеда пластиковые бутылки. Из них собирают плавучую устойчивую конструкцию.

Механизмы привода в движение водных велосипедов и поплавки конструкций очень разные. Используют помимо бутылок даже шины автомобилей. Для изготовления поплавков в дело идут: тентовая ткань, твердотельные деревянные варианты и пр. Различаются и механизмы гребные, в качестве которых выступает велосипед полностью или его отдельные части. Гребные колеса могут быть ножного привода или ручного.

Но, каким бы ни был водный велосипед, суть в его назначении – дарить радость, дает возможность весело проводить время. При этом, сложно переоценить пользу, которую приносит он здоровью.

Порядок выполнения работ

1. Разбейте плаз, затем все элементы, прорисованные в полную величину, перенесите на фанеру.

2. Проведите соединение боковых рундучных секций и оснастите их шпигатами.

3. Расположите элементы вдоль шпангоута и прикрепите их гвоздями. С другой стороны установите кницы.

4. Полученную конструкцию при строительстве катамарана своими руками просушите в течение 24 часов при температуре не ниже 20 градусов.

5. Подготовьте и соедините детали для киля. Эта же процедура повторяется при сборке форштевня. После чего киль и форштевнь склеиваются. Дополнительно крепить гвоздями конструкцию не нужно.

6. Изготовьте стапель-балки из подготовленных досок толщиной 5 см. Затем установите закладки.

7. Подготовьте шпангоуты под крепление киля шурупами и клеем.

8. Установите привальные брусья, стрингеры, подпалубные и продольные связи.

9. Приступите к малковке корпуса рубанком. Удостоверьтесь, что отсутствуют зазоры и ненужные выступы.

10. Обшейте борт фанерой при помощи клея. Стыки закрепляются брусками и затягиваются струбцинами. После просушки клей зачистите, а конструкцию установите на борт. Закрепите ее клеем и подтяните шурупами.

11. Обшейте фальшборт и палубу катамарана, построенного своими руками при помощи клея и запрессовки мелкими гвоздями.

12. Покройте краской. Необходимое количество слоев – 3.

13. Проверьте рулевое управление и настройте работу двигателей. Спуск катамарана проводится носовой частью вперед. Первый раз двигатель проверяют на малых оборотах.

При сборке особое внимание уделяйте прочности и надежности крепления. Баллоны ни в коем случае не должны соприкасаться с металлическими элементами

Не экономьте на материалах, ведь от этого зависит безопасность пассажиров. Примерная стоимость катамарана, построенного своими руками, равна минимум 120 000 руб. Основные затраты идут на алюминиевый корпус, баллон и мотор.

Почему бы не купить?

Любителям активного отдыха на воде, у кого есть большое желание иметь такую технику, но нет возможности самостоятельно ее сконструировать или купить в магазине из-за высоких цен, вполне может подойти вариант ее приобретения с помощью различных средств информации. Вводный велосипед б/у, если он, конечно, будет достаточно надежным и пригодным к использованию, вполне может еще долго радовать хозяина и доставлять ему массу удовольствия. Ведь кто-то может продавать велосипед совсем не из-за того, что он пришел в негодность, и хозяин решил быстрее от него избавиться. Вполне возможно, что бывший владелец совсем по другой причине, не относящейся к разряду технических, решился на этот шаг. Конечно, при покупке такого плавсредства нужно внимательно, а лучше в присутствии человека, не понаслышке знакомого с данным видом техники, исследовать все узлы водного велосипеда, а потом уже принимать окончательное решение.

Эволюция плавсредства

Первопроходцем, занимавшимся изготовлением подобных плавательных снарядов был шведский инженер Александр Сахлин. Он использовал для своих экспериментов немного отличающееся от своих коллег плавательное средство, управление которым в сравнении с более поздними представителями этого класса, требовало значительно больших усилий.

Водный велосипед с дугообразной пружиной, изготовленный в 2008 году, оказался значительно легче, это получилось за счет уменьшения массы рамы. Это дало возможность освоить способ передвижения по воде широкому кругу фанатов водных видов спорта.

Акваскипперы выпускаются многочисленными сериями, их нетяжело приобрести, стоимость на них значительно снизилась – вы легко сможете подыскать подходящую модель за небольшую сумму для большинства потенциальных приобретателей данного плавсредства.

Изобретение несколько раз модернизировалось — так, в 2003 году инженер из Африки, Пьюз, видоизменил данную конструкцию — предложив изменение угла атаки главного крыла – он собран на подпружиненной шарнирной основе непосредственно в месте скрепления стоек крыла к платформе.

Конструкция пампбайка немного сложнее обыкновенного акваскиппера, что оказывает серьезное влияние на стоимость, но это более скоростная модель. Стоимость акваскиппера в среднем может отличаться — от 450 до 700 долларов, в зависимости от модели.
