Как сделать электрический удлинитель своими руками

Как правильно эксплуатировать самодельный удлинитель

При использовании самодельного удлинителя необходимо соблюдать несколько обязательных требований.

• На кабеле не должно быть каких-либо повреждений, а если они все-таки появились, их нужно обязательно заизолировать. Изоляция выполняется, когда удлинитель выключен из розетки.
• Если вилка или розетка вышли из строя, они подлежат обязательной замене. Их следует беречь от попадания влаги и не допускать сверхнормативных перегрузок.
• При эксплуатации на максимальных нагрузках кабель нужно размотать полностью, чтобы избежать его перегрева.

Нередко необходимо использовать временную электрическую розетку при ремонте, строительстве и других бытовых делах в квартире, гараже , частном доме или территории возле него- для этих и других случаев понадобится электрический удлинитель с гибким кабелем, который легко можно размотать до необходимого места и подключить к домашней электрической розетке.

Я, как бывалый электрики предпочитаю всегда делать электрический удлинитель самостоятельно. И не только потому что, так получается дешевле а еще и потому, что так Я сам могу сделать удлинитель качественно и необходимой мне длины.

Так например, меня не раз просили посмотреть и сделать сломавшийся удлинитель или сетевой фильтр китайского производства, который особенно быстро выходит из строя при подключении мощных электроприборов: фена, обогревателя и т. п. Отремонтировать очень часто его проблематично— электрический кабель оплавляется внутри, вилка не разборная, блок с розетками хлипкой конструкции с припаянными проводами к нему. В таком случае проще все выбросить и сделать новый уже самостоятельно.

Практически любой человек сможет довольно быстро сделать своими руками удлинитель, а что для этого нужно и как сделать все правильно Я расскажу далее в этой статье.

Защита

Стремитесь выбирать модели со встроенной защитой от перепадов напряжения и с защитой от пыли и влаги. Влагозащищенность обозначается латинскими буквами IP. Бытовые удлинители чаще всего идут с цифрами IP20.

Ими можно пользоваться только в сухих и не пыльных комнатах, но никак не в ванной или гараже. Модели с защитой IP44 уже имеют пылебрызгозащиту.

Не путайте модели сетевых фильтров и простых переносок с кнопкой отключения. В последних, встроен выключатель, предназначенный для ручного отключения питания.

Он никоим образом не защищает аппаратуру от перепадов и перекосов напряжения. Для этого, внутри корпуса должен стоять еще как минимум варистор. Что это такое, будет рассмотрено чуть ниже.

Кстати и сами выключатели бывают разными:

двухполюсные

четырехполюсные

Выбирать лучше 4-х полюсники. Отличить их довольно легко.

Четырехполюсный в два раза шире. Именно он разрывает как фазу, так и ноль.

При двухполюсном вы можете отключить только нулевую жилу, а фаза по прежнему будет поступать на розетки и приборы при воткнутой вилке.

Будьте внимательны!

Ключевые этапы изготовления и сборки катушки для удлинителя

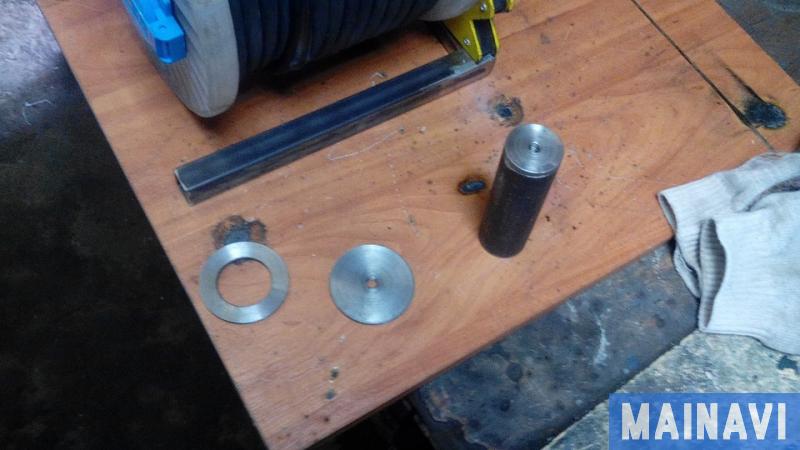

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

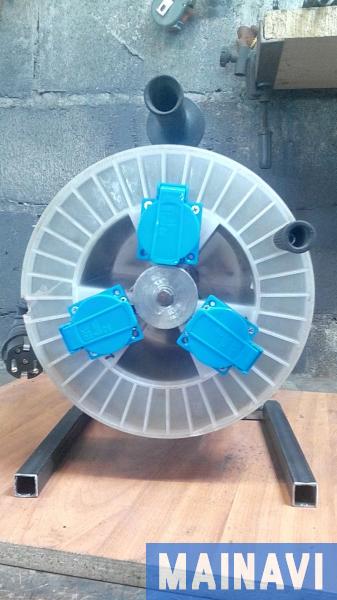

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины

Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов

Не у всех есть возможность приобрести приспособление для сматывания кабеля, либо не устраивают параметры изделия, поскольку на покупную катушку не поместится удлинитель большой длины. Поэтому приходится изготавливать устройство из подручных материалов. Катушку для удлинителя своими руками делают за несколько часов.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

• Кабель;
• Вилка;
• Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

или без

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

• I — сила тока в Амперах;
• P — мощность в Ваттах;
• U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Ограничения по использованию электрических удлинителей

Нормативные документы дают узкий ряд ограничений применения удлинителей. Без специальных мер защиты не допускается эксплуатация двигателей мощностью свыше 1 кВт (без уточнения типа: асинхронный, коллекторный). Условие обойдем только в одном случае: нужно сделать, чтобы отключение/включение контакта было возможным только при выключенном оборудовании. Видимо, здесь предполагается возникновение дуги, при резком обрыве либо коммутации цепи.

Кабель с частично снятой изоляцией для измерения тока клещами

Типичный удлинитель непригоден проведению измерений токовыми клещами. Пример приведен фото. Изоляция питающего провода разорвана, допустимо вести измерения токовым клещами. Фото неспособно послужить примером того, как самому сделать удлинитель идеального типа. В нашем случае применен двухжильный провод, большего не требовалось, розетка взята старого типа, куда диаметром гнезд входят вилки приборов, изготовленных по европейскому стандарту. Помогает избежать сложностей с подключением.

Фазы розетки и удлинителя

Хотелось добавить сюда не столь очевидный факт, однозначно нетрудно проследить на практике: вилка удлинителя стоит, как положено. Взявшись за провод, можно обнаружить: фаза всегда находится с той стороны, что в розетке. Посмотрите фото, продемонстрировано: штекер расположился наиболее очевидным образом, проводом вниз. Фаза в показанном положении слева. Помогает электрикам, мастерам перестать гадать. Фаза слева.

Симметричная вилка лишена ярко выраженного направления. Углубление под защитный контакт располагается сверху. Что касается сборных вилок, где такового нет, нужно ориентироваться надписями (см. фото), чтобы читались, не располагались кверху ногами. Подчеркиваем, в этом случае все зависит от того, как соединим проводку внутри удлинителя. Нужно сделать, чтобы при указанном расположении вилки фаза совпадала с розеткой в удлинителе (если взять показанным на фото образом). На первый взгляд лишние сложности, в рабочей ситуации пригодится для разных целей.

Надпись симметричной вилки

Обратите внимание: для мощных приборов вилка неразборная. В поисках кабеля такой длины, соответствующей заданному условию, пойдем на обманный маневр:

• Тщательно заделываем провод согласно инструкции.
• Берем компаунд заливной муфты, льём внутрь. После застывания немного ухудшатся условия охлаждения, зато образуется надежный каркас поддержания формы. Другими словами, вилка после таких манипуляций становится неразборной.

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

• Пластмассовая канистра на 5 литров
• ПВХ-труба диаметром 50 мм
• Кусок оргстекла
• Кабель сечением 1,5 мм, длиной 20 м
• Выносная розетка и вилка
• Болт М6 и пара гаек

Также потребуется:

• ножовка по металлу
• электролобзик
• шуруповерт с набором коронок
• клей
• краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

Этап №1 – изготовление шпули

Подготавливаем шпулю

В качестве шпули будем использовать ПВХ трубу.

1

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

2

Отрезаем ножовкой.

3

Зачищаем края.

4

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

Подготовка рукояти

1

Вращение шпули будет осуществляться посредством ручки из оргстекла.

2

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

3

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Рукоять готова

4

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

Этап №3 – подготовка канистры

Размечаем и вырезаем

1

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

2

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

3

Высверливаем отверстия коронкой или вырезаем ножом.

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

1

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

2

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

Этап №5 – окончательная сборка

Сборка переноски

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Удлинитель своими руками

Зачастую при выборе удлинителя возникает вопрос: какой лучше, а выдержит ли большую нагрузку, ну вроде бы хорошего качества, но короткий шнур. Для того чтобы удлинитель был вам по душе, по качеству, количество мест в блоке розеток и длиной вас устраивал, предпочтительно сделать его самому. Это не сложно.

Прежде чем самому начать делать удлинитель, нужно приобрести кабель, штепсельную вилку электрическую и блок розеток. Что касается выбора кабеля: необходимо учесть длину и нагрузку для него.

Обратимся к инструкции как сделать удлинитель самому.

• Необходимо снять верхний слой изоляции кабеля 5-7 сантиметров, далее зачистить провода на 1-1,5 сантиметров.
• Затем разбираем штепсельную вилку выкручивая винт, ослабим винтом фиксирующий хомут в вилке.
• Подсоединяем провода к контактам вилки и зажимаем их винтами, хомутом фиксируем кабель и собираем вилку.
• Разберем блок розеточный и соединим провода к контактным пластинам, так же как на вилке. Затем собираем блок.

Совсем не сложно сделать самому удлинитель, он обойдется вам в разы дешевле чем купить в магазине.

Инструкция по сборке хорошего удлинителя

11.11.2014 4 комментария 21 396 просмотров

Чаще всего желание сделать электрический удлинитель своими руками возникает при острой необходимости (к примеру, во время ремонта) либо при разочаровании в готовых изделиях от производителей. И в правду, не редкие случаи, когда при подключении к переноске стиральной машины либо другого электроприбора, розетка начинается плавиться и желтеть. Это связано с тем, что производители экономят на сечении кабеля и качестве сборки, что влечет за собой неспособность выдержать нагрузки сети. Чтобы такого не произошло, можно самостоятельно сделать мощный электроудлинитель, потратив буквально полчаса и немного денег. Далее читателям «Сам электрика » будет предоставлена простая инструкция и полезные советы от наших специалистов!

Итак, для начала разбираемся из чего можно сделать хороший электрический удлинитель в домашних условиях:

Разборная электрическая вилка. Можно срезать ее с вышедшего из строя электроприбора, а можно купить новую. Требование к вилке – она должна обязательно быть с заземлением.
Трехжильный кабель необходимой длины

Тут нужно обратить внимание на предназначение будущей самоделки. Если будут подключаться мощные электроприборы (к примеру, сварочный аппарат), диаметр жил должен быть подходящим

Лучше заранее осуществить расчет сечения кабеля по току и мощности. чтобы в будущем не столкнуться с такими проблемами, как плавление розетки и короткое замыкание. Чаще всего при сборке удлинителя электросети на дому используют провод ПВС 3*1,5 и ПВС 3*2.5.
Блок розеток (либо одна единственная). Тут также предъявляются несколько главных требований: задняя стенка розетки должна быть закрытой, изделие должно иметь заземляющие контакты, конструкцию нужно сделать пыле- и влагозащищенной. Если все эти требования будут выполнены, вопрос безопасности использования такой электрической переноски не будет волновать Вас в будущем.

Что касается инструментов, Вам могут понадобиться следующие:

• мультиметр (позволит проверить удлинитель после сборки);
• фигурная и прямая отвертка;
• пассатижи либо специальный инструмент для снятия изоляции с проводов ;
• острый нож;
• изолента.

На примере рассмотрим, как самому сделать электрический удлинитель из трехжильного кабеля с розетками на 4 гнезда. Итак, инструкция по сборке выглядит следующим образом:

1. Раскручиваем вилку и блок розеток, чтобы подготовить места для фиксирования жил.
2. Снимаем на 4-6 см верхнюю оболочку кабеля с обеих сторон.
3. Зачищаем каждый провод на 10 мм, как показано на фото ниже.
4. Вставляем жилы в соответствующие клеммы и хорошенько затягиваем винтики отверткой.

Скручиваем розеточный блок и вилку в обратном порядке. Если кабель будет болтаться в проходном отверстии, подмотайте немного изоляции, чтобы сделать посадочное место более плотным.
С помощью мультиметра прозваниваем самодельный электрический удлинитель. Если все правильно, включаем вилку на прямую в электросеть и пользуемся.

Вот и вся инструкция по созданию. Надеемся, что теперь Вы знаете, как сделать электрический удлинитель своими руками в домашних условиях. Если вдруг у Вас возникли какие-либо вопросы, задайте их нашим специалистам в категории «Вопрос электрику «!

Хотелось бы дополнительно отметить, что можно сделать более надежный вариант электроудлинителя с выключателем в виде кнопки. В этом случае Вы может отключать либо включать питание на гнездах. Если Вы решили собрать длинную переноску (к примеру, на 50 метров), то лучше накрутить ее на специальную катушку, чтобы провода не запутывались постоянно. К тому же катушку удобнее хранить, чем бухту проводов.

Также советуем просмотреть наглядный видео урок:

Видео инструкция по сборке самодельного удлинителя

Видео инструкция по сборке самодельного удлинителя

Собираем удлинитель

Последовательность действий довольно простая, но следует учитывать некоторые нюансы:

1. Зачищаем оба конца кабеля. Сначала снимаем общую изоляцию таким образом, чтобы она входила внутрь вилки или колодки розеток. Изоляцию с проводов снимают на расстоянии 1-1.5 см от края. Делайте это аккуратно, чтобы не разрезать тонкие провода в каждой жиле.
2. Разбираем вилку и фиксируем три провода, как схематично показано на изображении.

Если нанести несколько капель силиконового герметика на гнездо через которое проходит кабель для удлинителя вилки, то своими руками можно обеспечить класс защиты IP44. Для гарантированной герметизации, добавьте несколько капель полимерной композиции на:

• кабель, снаружи вилки;
• гнездо шурупа;
• посадочное место выдвижного модуля.

До полной полимеризации силикона (≈24 часа), постарайтесь не эксплуатировать переноску.

Разбираем мобильный блок розеток и подключаем провода с обязательным выделением полосатого, жёлто-зелёного провода под заземление.Для полноценной герметизации используйте силиконовый герметик перед сборкой колодки.

По описанной схеме, собирают переноску не более 15-20 метров длиной рассчитанные на небольшую нагрузку до 3 кВт. Для более мощных удлинителей нужен толстый и тяжёлый кабель, который лучше наматывать.
