Как правильно собрать электрический щиток своими руками

Расключение электрощита: монтаж и схемы

Монтаж электрического щита

Существует много разновидностей электрощитов с разными размерами. Размер щита выбирается с учетом количества электрических приборов, которые необходимо разместить в нём. В электрощите размещается нулевая шина, шина защитного заземления, Din — рейка для установки автоматов, УЗО, реле напряжения.

Расключение электрощита

Отдельно внизу под рядами автоматов размещается специальный кабельный канал с прорезями для вывода жил кабеля. Если короб щита металлический, тогда внутри его должен находиться приваренный болт с гайкой для присоединения защитного заземления. На дверце щита также устанавливается болт для заземления.

Внизу короба имеются отверстия для подвода кабелей. Эти отверстия снабжены пластиковыми втулками, чтобы защитить изоляцию кабелей от механических повреждений. Левое отверстие обычно используется для вводного кабеля.

Отрезают по длине din-рейку в зависимости от количества устанавливаемых автоматов и средств защиты. После установки din-рейки крепятся все необходимые автоматы, счётчик. В щите ставят несколько автоматов для разных группы освещения и розеток. При небольшой нагрузке можно совместить комнаты на отдельный автомат.

Шинопровод для шлейфа автоматов

Для мощных бытовых приборов — это электрическая плита, бойлер, кондиционер и другие ставятся отдельные автоматы, и прокладывается отдельный кабель к розеткам этих приборов. УЗО ставится одно после вводного автомата на 300 мА или для каждой группы нагрузок, где после автоматов устанавливают отдельное УЗО. Дорого, но надежно. Какой вариант схемы электропроводки выбрать решает хозяин дома.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

1. Повесьте корпус на стену (либо установите в подготовленную нишу).
2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
3. Зачистите жилы для качественного присоединения к клеммам.
4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
6. Установите нулевую и заземляющую шину.
7. Нарежьте соединительные провода на подходящие отрезки.
8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Разводка в электрощитке своими руками

Прежде чем начинать расключение электрощита нужно хорошо заизолировать подходящий силовой кабель. К вводному автомату этот кабель подключается последним, когда расключение автоматов в электрощите закончено. Вводной автомат устанавливается на din-рейку слева первым.

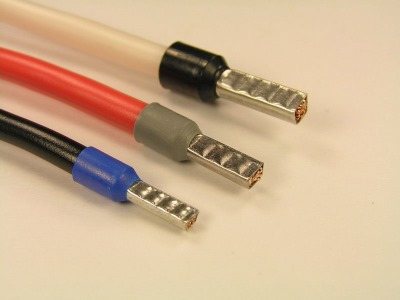

Наконечники для многожильного провода

Далее идет реле напряжения, УЗО и групповые автоматы. Если используется схема расключения электрощита с УЗО для каждого автомата, тогда эти УЗО устанавливают под своим автоматом на нижнюю din-рейку во втором ряду. Закончив установку всех автоматов, приступают к расключению электрощита. Следующим этапом будет расключение перемычек.

С выхода вводного автомата (нижние клеммы) ставится перемычка на верхние клеммы автоматов первой группы, далее с этой же верхней клеммы идет перемычка на следующий автомат щита. Схема разводки 380 на автоматы в электрощите различается тем, что с каждой фазы (нижние клеммы трехфазного автомата) идет перемычка (шлейфом) на свои отдельные групповые автоматы.

Все три фазы на групповых автоматах распределяются так, чтобы нагрузка была примерно одинакова. Если общее УЗО стоит после электросчетчика, тогда фазный провод счетчика подсоединяют к верхней клемме УЗО «L», и на клемму «N» также подключается нулевой провод с электросчетчика. Теперь фазовый провод с нижней клеммы УЗО расключается шлейфом на верхние клеммы групповых автоматов.

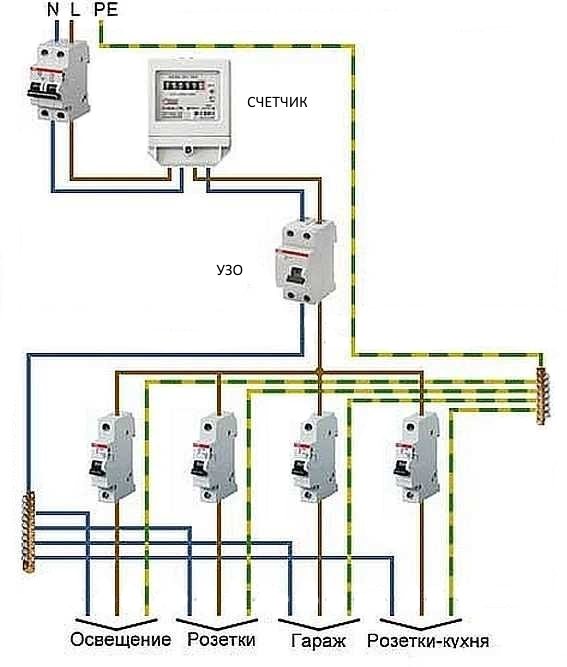

Пример схемы электропроводки в доме с одним общим УЗО

А с выходной клемы «N» УЗО ставится перемычка на отдельную нулевую шину. Если ставятся несколько УЗО для отдельных групп нагрузок, тогда их нужно располагать под своим автоматом данной группы. Фаза с автомата группы соединяется перемычкой с верхней фазной клеммой УЗО «L» , а нулевой провод берется с нулевой шины и подключается к верхней клемме «N» УЗО.

К нижним клеммам УЗО подключается кабель идущий к своей группе розеток, освещения. Для удобства расключения электрощита используют специальные шинные медные проводники. Они подключаются к верхним клеммам автоматов вместо перемычек и представляют собой шлейф медных шин. Кабели нагрузок укладываются с таким расчетом, чтобы самый длинный конец кабеля ложился в кабельный канал к последнему автомату (справа).

Схема электропроводки с УЗО для группы. Также ставится УЗО для остальных групп

Следующий кабель будет немного короче и последний совсем короткий, ляжет к ближнему левому автомату и окажется наверху. Теперь все кабели в кабельном канале можно закрепить в жгут пластиковыми хомутами. При подключении кабелей к автоматам оставляется небольшой запас проводов, которые укладываются в кабельный канал.

Подключаются нагрузки трехжильным медным гибким кабелем. Цвета изоляции жил кабелей должны быть для фазы — это белые, серые, коричневые и далее, — для нулевого проводника — это синие, голубые, — для защитного заземления — это желто — зеленые. С концов медного гибкого кабеля снимают изоляцию и надевают специальные наконечники, подобранные по размеру сечения жил кабеля.

Под клеммы автоматов эти наконечники вставляют так, чтобы не изолированная часть полностью обжималась клеммой автомата. Провода и кабели укладывают вертикально или горизонтально, или выгибают под прямым углом. В заключении все кабели нужно промаркировать и составить схему электропроводки, наклеив ее на внутреннюю часть дверцы электрощита.

Пошаговое руководство по монтажу распредкоробки

Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ

Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
Зачистить концы проводов или жил кабеля.
Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.
Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.

Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.
Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Распределение потребителей

Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:

• Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
• Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
• Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
• К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
• Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.

Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.
