Как выбрать и установить контроллер для электровелосипеда самостоятельно

Можно ли отремонтировать контроллер?

Одной из немногочисленных поломок, которая может случиться с электрическим велосипедом, является выход из строя этого элемента. Что рекомендуется предпринять в этом случае?

Прежде всего, сняв контроллер, нужно определить, подлежит ли он ремонту, что легко сделать, просто взглянув на них: внешний вид подскажет, какая деталь требует замены. Если ремонт возможен, нужные запчасти спросить можно в магазине велотехники или на радиорынке.

Если отремонтировать контроллер уже не представляется возможным, его придется заменить. Сделать это можно, вновь-таки, посоветовавшись с продавцами этого транспорта, потому что, даже при внешней схожести прибора и совпадении разъемов, предназначенных для подключения соответствующих компонентов, контроллеры, выпущенные различными производителями, по- разному могут быть «прошиты». Касаться различия могут и других показателей. Чтобы получить максимальный коэффициент полезного действия двигателя, нужен штатный контроллер, предназначенный для работы с ним или же универсальный, рассчитанный на напряжение 24, 36, 48 V и мощность, лежащую в пределах 200-1000 Вт. Приятным моментом является то, что их стоимость практически одинакова.

Контроллеры: стандартный (штатный) и универсальный

Универсальные Volta bikes внешне незначительно отличаются от штатных, в которых на мотор питание подается по окрашенным в желтый, зеленый и синий цвета проводам. В ремонтном же – они все зеленого одинакового цвета. Здесь не имеет значения порядок их подключения из-за того, что настройки отсутствуют до момента подключения к двигателю

Стандартный контроллер и универсальный

Два провода дополнительных синего цвета, имеющиеся в ремонтном варианте Volta bikes, могут быть соединены вместе при помощи одноконтактного разъема. Они служат для настройки фазировки

После установки на велосипед этой важной детали, к ней подключают все компоненты электронные. Затем несколько секунд проводки замыкают

Как только напряжение подано на мотор-колесо, оно должно самостоятельно сделать несколько оборотов. Если правильно сделано все, то так и произойдет. Теперь синие провода нужно рассоединить, поскольку они уже не нужны. Прибор к работе готов.

Кнопочный датчик

Самыми распространёнными датчиками тормоза для электровелосипеда на сегодняшний день являются кнопочные датчики — по сути это просто кнопка, которая замыкает или размыкает 2 контакта при нажатии ручки тормоза.

Такие датчики, к примеру, установлены в ручках тормоза, которые идут в составе комплекта с центральным мотором Bafang.

Ручка тормоза из комплекта Bafang

В данном случае при нажатии ручки замыкаются два провода, которые идут к контроллеру электровелосипеда. Если снять крышку на ручке, можно увидеть ту самую кнопку.

Устройство кнопочного датчика тормоза электровелосипеда

Однако, если взглянуть на герметичный разъём, установленный в данном случае, можно увидеть, что у него три контакта, а не два. Откуда же взялся третий контакт и для чего он нужен?

Разъём Julet с тремя контактами

Дело в том, что существует ещё один вид датчиков тормоза, работающий по 3-проводной схеме. И в данном случае использован 3-контактный разъём для обеспечения универсальности — то есть чтобы вместо этих ручек тормоза можно было подключить другие, работающие по 3-проводной схеме. Их мы рассмотрим в следующем разделе.

Преимущество кнопочных датчиков очевидно — это их простота. Недостатком же является то, что кнопка является механическим компонентом, а значит подвержена износу и со временем выходу из строя.

Некоторые самодельщики изготавливают датчики тормоза на основе микропереключателей, но как правило, эти конструкции не отличаются высокой надёжностью и выглядят неэстетично.

Типы контроллеров для электровелосипедов

По типу обратной связи с двигателем контроллеры подразделяются на: предназначенные для работы с датчиками Холла; предназначенные для работы без датчиков; универсальные, способные работать как с датчиками Холла, так и без.

Контроллеры различаются по форме выходного сигнала: одни создают сигналы прямоугольной формы (так называемый меандр, такие контроллеры обычно дешевле),

другие могут создавать чистую синусоиду. Существует и промежуточный вариант «модифицированная синусоида», можно сказать сглаженный меандр, но такие контроллеры не пользуются популярностью.

При использовании меандровых контроллеров Вы получите немного большую скорость вращения, чем при использовании синусных, но за это придется расплачиваться повышенным шумом двигателя, возникающем из-за микровибрации обмоток двигателя под действием сигнала такой формы. При использовании синусного контроллера Вы будете наслаждаться тишиной, но немного потеряете в максимальной скорости при таком же напряжении батареи.

Контроллеры могут по-разному реагировать на сигналы ручки газа, в одних вы управляете скоростью, в других мощностью, или даже крутящим моментом.

Как работает котроллер

В основном это устройство предназначено для подачи на мотор-колесо поступающей от батареи аккумуляторной энергии. Магнитное поле, создаваемое током, протекающим по обмоткам, отталкивает и притягивает магниты ротора, что приводит колесо в движение. Основная задача контроллера — управление частотой вращения двигателя велосипеда. Но у него есть другие дополнительные функции, которые можно разделить на:

• Регулирование скорости вращения двигателя.
• Управление крутящим моментом.
• Защита двигателя.

Контроллером принимается сигнал от ручки акселератора. На основе принятой информации, осуществляет регулирование скорости вращения двигателя

Быстро раскручивая двигатель, очень важно, чтобы также быстро его можно было, при необходимости, остановить. Чтобы двигатель служил дольше, требуется плавное и мягкое торможение, методом изменения длительности импульсов, что входит также в функции этого прибора

Очень полезно иметь возможность реверса, т.е. обратного хода. Более совершенные модели этих приборов имеют возможность подачи на мотор напряжения противоположной основной полярности, обеспечивая тем самым оптимальный режим изменения вращения двигателя. Регулирование заднего хода, для обеспечения безопасности, происходит на низких оборотах.

Очень важно для любого велосипеда с электромотором, чтобы контроллер мог определять уровень напряжения в батареях и, при его падении ниже порогового значения, мог отключить двигатель от питания. Пороговым значением считается величина 87,5%

В моделях современных, наиболее продвинутых, порог отключения можно настроить под конкретный тип батарей, используемых в велосипеде, защитив их, таким образом, от чрезмерной разрядки.

Следить за температурой контроллер может благодаря установленному в нем термодатчику, чем предотвращает в электросистеме велосипеда токовую перегрузку.

Помимо мотор-колеса к нему подсоединены и все другие комплектующие велосипеда, для подключения которых предназначены высококачественные многожильные соединительные провода, защищенные силиконовой термостойкой изоляцией.

Ряд важных параметров, таких как, например, напряжение батарей, максимальный рабочий ток и пр., определяют с какими аккумуляторами и электрическими моторами могут работать контроллеры.

Устройство двигателя

Для разработки контроллера необходимо разобраться с принципом работы самого электродвигателя.

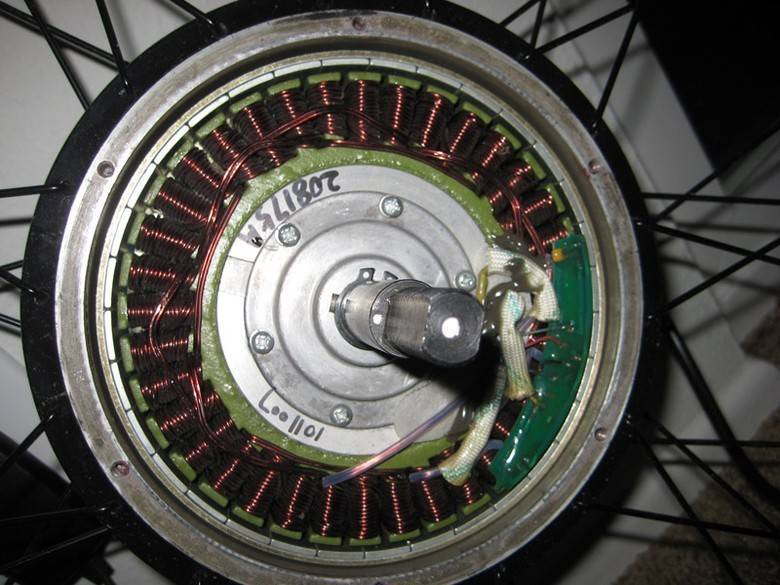

Электродвигатель состоит из фазных обмоток, магнитов и датчиков Холла, отслеживающих положение вала двигателя.

Конструктивно электродвигатели делятся на два типа: инраннеры и аутраннеры.

У инраннеров магнитные пластины крепятся на вал, а обмотки располагаются на барабане (статоре), в этом случае в движение приводится вал. В случае аутраннера всё наоборот: на валу — фазные обмотки, а в барабане — магнитные пластины. Это приводит в движение барабан.

Так как у велосипеда колесо крепится валом на раму, то здесь применителен тип аутраннера.

На этой картинке условно представлены три фазы с обмотками, соединёнными между собой. В реальности обмоток намного больше, они располагаются равномерно с чередованием по фазам по окружности двигателя. Чем больше обмоток — тем плавнее, чётче, эластичнее работает двигатель.

В двигатель устанавливаются три датчика Холла. Датчики реагируют на магнитное поле, тем самым определяя положение ротора относительно статора двигателя. Устанавливаются с интервалами в 60 или 120 электрических градусов. Эти градусы относятся к электрическому фазному обороту двигателя. Необходимо учитывать, что чем больше в двигателе обмоток на каждую фазу, тем больше происходит электрических оборотов за один физический оборот мотор-колеса.

Обмотки трёх фаз в большинстве случаев соединяются между собой по двум схемам: звезда и треугольник. В первом случае ток проходит от одной из фаз к другой, во втором — по всем трём фазам в разной степени. Иногда эти две схемы подключения комбинируют в одном двигателе, например в электромобилях. При старте и наборе скорости идёт соединение фаз по звезде: она даёт больший момент при относительно низких оборотах; далее, после набора скорости, происходит переключение на треугольник, в результате количество оборотов увеличивается, когда уже не нужен большой крутящий момент. По сути, получается условно автоматическая коробка передач электродвигателя.

Для чего нужны датчики тормоза

Представьте, что вы приехали на электровелосипеде на массовое мероприятие, встретили друзей, остановились, начали общаться, но забыли выключить электровелосипед.

В какой-то момент друг или подруга, которые ни разу не видели электрический велосипед, подошли к нему и, поглощённые интересом, повернули ручку газа. Естественно, велосипед поедет. Вы этого не ожидаете, и можете либо упасть сами, либо наехать на человека, который стоит перед вами, а то и вовсе на ребёнка.

Подобная ситуация может произойти если вы просто стоите на пешеходном переходе в ожидании зелёного сигнала светофора, и кто-то (а может и вы сами) задел педаль велосипеда, от чего сработал PAS-сенсор — велосипед покатится на дорогу, возможно вместе с вами. И чем мощнее электровелосипед, тем это более опасно.

Для исключения таких ситуаций на ручки тормоза устанавливаются датчики, благодаря которым даже при лёгком нажатии тормоза мотор не включится.

Ещё одно назначение датчиков тормоза — включение рекуперации на электровелосипедах и электромотоциклах с моторами прямого привода.

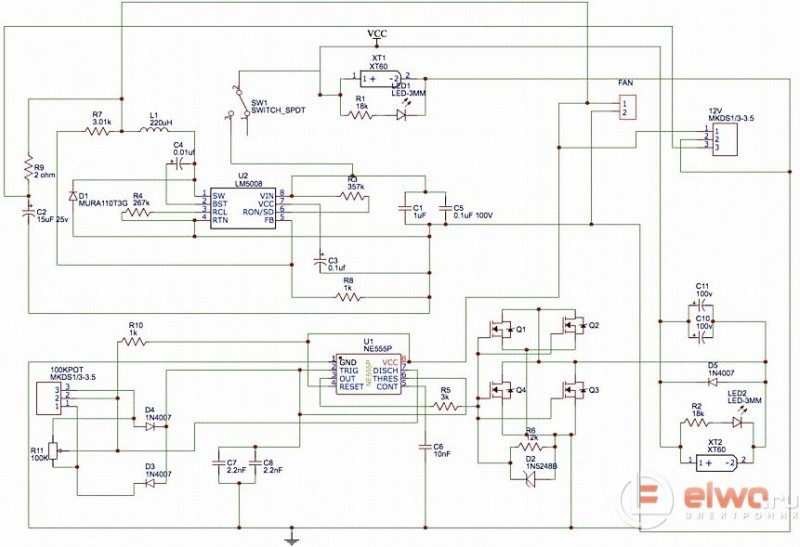

Принципиальная схема мощного ШИМ регулятора

Переключение напряжения не может быть реализовано с помощью механического переключателя — ни один из них не выдержит такие большие и постоянные нагрузки, поэтому правильный выбор для таких схем — транзистор полевой MOSFET с N-каналом. Необходимо выбрать подходящую модель для этих требований — частота переключения, напряжение и ток.

Для управления транзисторами в схеме необходим сигнал ШИМ. Сгенерируем его используя классическую микросхему 555. Это простой универсальный таймер, который позволяет создавать множество устройств, в том числе управляемый генератор сигналов ШИМ

В такой схеме частота переключения постоянна, а изменение положения потенциометра изменяет скважность.

М/с NE555 может питаться постоянным напряжением до 15 В. Она не может питаться непосредственно от аккумулятора электровелосипеда. Именно поэтому добавлен модуль импульсного питания на основе интегральной микросхемы LM5008. Это понижающий преобразователь, который снижает напряжение с 80 В до 10 В, используемых для питания таймера 555 и охлаждающих вентиляторов.

Из-за высокого тока протекающего в схеме, использовались 4 транзистора MOSFET IRFPC60LC, соединенных параллельно. Каждый элемент может работать с напряжением Vds до 600 В и током стока до 16 А. Объединенные четыре таких транзистора позволяет достичь 64 А тока контроллера, что при напряжении питания 80 В дает более 5 кВт — намного больше, чем необходимо для управления двигателем в данном электровелосипеде.

Аспекты проблем при управлении двигателем ПТ

Качественное управление нагрузкой не требует в некоторых случаях потенциометра, а может быть задействовано на использовании микроконтроллера.

Наиболее важные проблемы управления представлены:

• обязательным присутствием гальванической развязки;
• плавным управлением мощностными показателями;
• отсутствием старт-стопного типа управления;
• контролированием перехода Zеrо — Сrоss;
• некоторыми особенностями подбора RC-фильтра snubbеr сглаживающего типа.

Важно помнить, что данная схемотехника отличается незначительной сложностью, при которой инициализация микроконтроллера требует достаточного количества времени, что обусловлено конкретно решаемыми задачами при нахождении выходных сигналов в третьем состоянии.

Управление при помощи MOSFET транзистора

МОSFЕТ (mеtаl-охidе-sеmiсоnduсtоr fiеld еffесt trаnsistоr) — полевые полупроводниковые триоды или метал-окисел-полупроводники p-канального типа открываются на затворе отрицательным напряжением по отношению к источнику. Диод паразитного типа в канальной структуре анода подсоединяется к части стока, а катод соединяется с истоком.

Классическая схема включения MOSFET в ключевом режиме

Такой тип канала, как правило, подсоединяется таким образом, чтобы на сток приходились наиболее отрицательные показатели напряжения по сравнению с истоком.

MOSFET-транзисторы высокой степени мощности достаточно популярны, что обусловлено исключительно высокой переключательной скоростью в условиях низкого уровня мощности управления, прикладываемой к затвору.

Управление при помощи реле

Процесс управления достаточно мощным двигателем ПТ осуществляется посредством реле-модуля спаренного типа. Процесс подключения мотора к реле предполагает обязательный учет наличия трех выходных отверстий:

• NО (Nоrmаlly ореn) — нормально-разомкнутого типа;
• СОМ (Соmmоn) — общего типа;
• NС (Nоrmаlly сlоsеd) — нормально-замкнутого типа.

Управление направлением вращения двигателя постоянного тока

Контактная группа устройства, преобразующего любой вид энергии в работу механического типа, подсоединяется к общим релейным контактам (СОМ). «Плюс» элемента питания подключается к контактам нормально-разомкнутого реле (NО), а «минус» фиксируется на контактной группе реле нормально-замкнутого типа (NС).

Реализация полного мостоуправления двигателя осуществляется при включении и выключении реле соответствующим образом.

При помощи H-моста

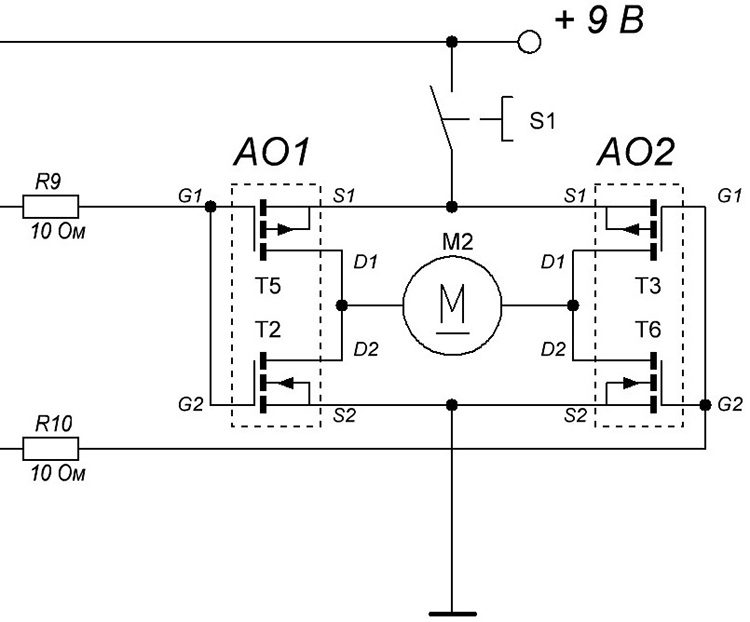

Управление двигателем посредством H-моста с управляющими логическими сигналами на входах и вращением в две стороны осуществляется несколькими вариантами Н-мостов:

• транзисторным H-мостом, простым в изготовлении и достаточно мощным. К недостаткам можно отнести риск короткого замыкания при подаче на два входа;
• двойным H-мостом, собранным на маломощной микросхеме. Минусы данного варианта представлены слишком малой мощностью и необходимостью подключения вывода Е на питании к «плюсу»;
• одиночным Н-мостом, собранным на микросхеме, что обеспечивает подачу единички на два входа и может стать причиной торможения работы двигателя.

Транзисторный Н-мост

Самым простым вариантом станет сборка Н-моста на МОSFЕT-транзисторах. Именно этот способ сочетает в себе легкость выполнения и достаточные показатели мощности, но не предполагает одновременную подачу на две единицы.

Известно множество вариантов микросхем, используемых для управления двигателем, включая ТLЕ4205 и L298D, а также стандартные электромагнитные реле, но перечисленные выше способы относятся к категории самых доступных.

Что такое контроллер для электровелосипеда?

Контроллеры приводят в действие моторные колеса, регулирует скорость и вращение, а также обеспечивает правильную остановку

Контроллер считает одной из главных частей электровелосипеда, так как отвечает за совершенные действия. Он обеспечивает переход тока к электродвигателю.

Такая конструкция позволяет:

• включать и выключать электронику;
• регулировать работу мотор-колес;
• позволяет устанавливать ограничитель скорости;
• осуществляет круиз-контроль;
• ускоряет двигатель до трехскоростного режима;
• отвечает за рекуперативное торможение;
• позволяет всем параметрам отображаться на панели управления;
• осуществление обратного хода.

Главные функции контроллера делят на:

• регулировку движения велосипеда;
• осуществление крутящего момента;
• защищает электродвигатель.

Параметры блока управления

Контроллеры обеспечены основными параметрами, благодаря которым электромоторы и батареи могут работать:

1. Максимальный постоянный ток. Значение, которое отвечает за максимальный ток, который держит контроллер в течение установленного времени.
2. Максимальный пиковый ток. Значение, которое выдерживается на минимальном отрезке времени. Данное число обычно гораздо больше, чем значение постоянного тока. Пиковый ток наблюдается при резком старте, когда в транспорте развивается большой крутящий момент.
3. Максимальное напряжение аккумуляторов. Значение максимального количества используемых аккумуляторных банок. Если происходит повышение напряжения, контроллер может сгореть или выйти из строя. Разные модели имеют свой показатель напряженности. В основном они рассчитаны на 24, 48 и 60V.
4. Внутреннее сопротивление. Данный параметр не является важным. Чем больше мощность контроллера, тем меньше сопротивление.
5. Частота подачи импульсов. Значения данного параметра зависят от вида мотор-колес.

Мостовые драйверы

Далее предстояла работа над напряжением 20 вольт на управление затворами. Для этого существуют мостовые драйверы транзисторов, они обеспечивают стабильные импульсы в 20 вольт на затвор и высокую скорость отклика. Сначала у меня были популярные драйверы для маломощных моторов L293D.

Для управления затворами его достаточно, к тому же их очень просто использовать. Один такой драйвер может обеспечить питанием две пары ключей. Поэтому я взял две штуки L293D. Собрал контроллер с этими драйверами, и колесо начало крутиться существенно плавнее, посторонних звуков стало меньше, нагрев транзисторов уменьшился. Но при увеличении оборотов синхронизация с контроллером пропадала, появлялся посторонний звук, колесо дёргалось, вибрировало и полностью останавливалось.

В это же время я наткнулся на два варианта мостовых драйверов:

• HIP4086
• IR2101

Что касается HIP4086, то это полноценный мостовой драйвер, предназначенный для трёхфазного электродвигателя. Мне он показался несколько замороченным, и мои попытки использовать его в контроллере не увенчались успехом: он у меня так и не заработал. Углублённо разбираться в причинах не стал.

А взял я IR2101 — полумостовой драйвер, обеспечивающий работу нижнего и верхнего ключей для одной фазы. Несложно догадаться, что таких драйверов нужно три. К слову, драйвер очень прост в использовании, его подключение происходит безболезненно и легко. Получилась такая схема:

Печатная плата

И готовый результат

Собрал контроллер с этим драйвером и запустил двигатель. Ситуация с работой электродвигателя кардинально не поменялась, симптомы остались те же, как и в случае с драйвером L293D.

Что такое контроллер для электровелосипеда

Контроллер – это сложное устройство, которое выполняет следующие задачи:

• осуществляет преобразование постоянного напряжения аккумуляторов в трехфазный ток для электрического колеса;
• производит регулировку мощности двигателя, в зависимости от силы нажима на ручку газа;
• защищает двигатель.

Обратите внимание! Дополнительно, на некоторых моделях велосипедов, осуществляется обратное преобразование в момент торможения. Эту функцию обеспечивает наличие режима рекуперации и специальных тормозных ручек

Внешне контроллер выглядит как металлическая коробочка с множеством выходящих наружу проводов. Последние соединяются с ручками управления на руле, аккумулятором, мотор-колесом, датчиком холла и бортовым компьютером.

Во время самостоятельной сборки электровелосипеда часто наблюдается типичная ошибка – контроллер размещается в непроветриваемом чехле. Во время своей работы он сильно нагревается, что может привести к оплавлению проводов и контактов, а также полной поломке устройства.

Цикл работы

Чтобы привести в движение трёхфазный двигатель, нужно рассмотреть цикл его работы за электрический оборот. Итак, имеем три фазы — A, B, C. Каждая из фаз получает положительную и отрицательную полярности в определённый момент времени. Поочерёдно по шагам пропускается ток от «плюса» одной фазы к «минусу» другой фазы. В итоге получается шесть шагов = три фазы ? две полярности.

A+, A–, B+, B–, C+, C–

Рассмотрим эти шесть шагов цикла. Предположим, что положение ротора установлено в точке первого шага, тогда с датчиков Холла мы получим код вида 101, где 1 — фаза А, 0 — фаза B, 1 — фаза С. Определив по коду положение вала, нужно подать ток на соответствующие фазы с заданными полярностями. В результате вал проворачивается, датчики считывают код нового положения вала — и т. д.

В таблице указаны коды датчиков и смена комбинаций фаз для большинства электродвигателей. Для обратного хода колеса (реверса) достаточно перевернуть знаки полярности фаз наоборот. Принцип работы двигателя довольно прост.

Цикл двигателя представлен в gif-анимации.

Транзисторы и Н-мост

Но чтобы поочерёдно подавать ток на каждую из фаз и менять их полярность, необходимы транзисторы. Ещё нам нужна передача больших токов, высокая скорость переключения и чёткость открытия/закрытия затворов. В данном случае удобнее управлять затворами по напряжению, а не по току. Поэтому оптимальны полевые (MOSFET) транзисторы. Чаще всего их используют в контроллерах. Очень редко можно встретить комбинированный вариант транзисторов.

Для переключения фаз со сменой их полярностей используют классическую схему Н-моста (H-Bridge) из полевых транзисторов.

Он состоит из трёх пар транзисторов. Каждая из пар подключается к соответствующей фазе обмотки двигателя и обеспечивает подачу тока со значением (+ или –). Транзисторы, отвечающие за включение фазы с положительным значением, называют верхними ключами. С отрицательным — нижними. Для каждого шага открывается пара ключей: верхний одной фазы и нижний соседней фазы. В результате ток проходит от одной фазы к другой и приводит электродвигатель в движение.

Из схемы видно, что мы не можем включить одновременно верхний и нижний ключ у одной и той же фазы: произойдёт короткое замыкание

Поэтому очень важно быстрое переключение верхних и нижних ключей, чтобы в переходных процессах не появилось замыкание. И чем качественнее и быстрее мы обеспечим переключения, тем меньше у нас будет потерь и нагрева/перегрева транзисторов H-моста. Для запуска остаётся обеспечить управление затворами ключей H-моста

Для управления H-мостом нужно:

Для запуска остаётся обеспечить управление затворами ключей H-моста. Для управления H-мостом нужно:

1. Считать показания датчиков Холла.
2. Определить, в каком положении какую пару ключей включать.
3. Передать сигналы на соответствующие затворы транзисторов.

Как подключить контроллер к электровелосипеду?

1. Необходимо подключить питание мотор-колес к силовым проводам такого же цвета.
2. К датчикам мотор-колес подключить главные провода. Если в комплекте есть велокомпьютер, его подключают к пульту управления.
3. Если пульта управления нет, то замок зажигания подключают к красному и синему разъему.
4. Затем ручку «газа» подключают к разъему.
5. Тормоз подключают к отверстию ручки. Там содержится два разъема, поэтому во второй можно подключить стоп сигнал при желании.
6. В ограничителе максимальной скорости можно установить данную функцию. Для этого замыкают два белых провода. Для того чтобы функция работала постоянно, следует контакты соединить между собой.
7. При наличии системы ассистирования, ее можно подключить в специальном отделе.
8. Следует подключиться к отделу аккумуляторной батареи.
9. Необходимо помнить, что нельзя замыть контакты черного и красного цвета питания.При самостоятельной сборке рекомендуется следить за соответствием цветов и не соединять разъемы без надобности.

Подключение к контроллеру

Рассмотренные датчики тормоза имеют на конце провода герметичный разъём, который рассчитан, как правило, на подключение к интеграционному кабелю, например такому, который идёт в составе комплекта с центральным мотором Bafang.

Интеграционный кабель из комплекта центрального мотора Bafang

Через этот кабель датчики с левой и правой ручек тормоза подключаются к контроллеру, который установлен в корпусе центрального мотора.

Решение с интеграционным кабелем упрощает обслуживание и ремонт. Например, если необходимо заменить ручку тормоза (ручку газа, дисплей) достаточно разъединить герметичный разъём прямо на руле, а не вытягивать весь провод, идущий до контроллера.

Если же вы заказываете недорогой электрокомплект с мотор-колесом, вероятнее всего вам придут ручки Wuxing с достаточно длинными проводами и негерметичными разъёмами на конце.

Ручки тормоза Wuxing

Это более дешёвое решение, но оно портит внешний вид обилием проводов, а также усложняет диагностику и ремонт в процессе эксплуатации.

Давайте вернёмся к вопросу подключения. На контроллере для подключения датчиков тормоза предусмотрены два разъёма — их достаточно легко отличить, так как они соединены параллельно. Если вспомнить про интеграционный кабель, там это параллельное соединение выполнено на руле, а до контроллера в самом кабеле идёт уже 2 провода, а не 4.

Разъёмы датчиков тормоза на контроллере электровелосипеда

Но что если у нас не 2-проводная схема с датчиком-кнопкой, а 3-проводная, с датчиком Холла? Где взять третий провод?

На самом деле всё просто: третий провод у нас — это питание датчиков Холла — напряжение +5 вольт. И его можно смело брать с питания датчика Холла, установленного в ручке газа. Он там немного другой, но тоже питается от +5 вольт.

Поэтому находим разъём ручки газа по описанию контроллера из вашего комплекта, затем находим на нём контакт с напряжением +5 вольт и подпаиваем параллельно провод, который используем в качестве недостающего контакта на разъёмах датчиков тормоза.

Надеюсь, информация была для Вас полезна или просто интересна. СПАСИБО что дочитали до конца. До встречи в новых статьях!

Как еще упростить езду на велосипеде ? Купить электроколесо

Езда на велосипеде — это, без всякого сомнения, полезно, интересно, просто. Но все же обычная езда утомляет, от нее болят ноги, хочется отдохнуть, но нужно продолжать крутить педали. Прекрасный способ совместить приятное с полезным — это купить мотор колесо для велосипеда и установить его. Наслаждайся дорогой до работы без пробок и без усилий или пусть ваш ребенок побудет в роли настоящего мотоциклиста. Все это легко устроить, установив на механический транспорт электроколесо к велосипеду. Его можно монтировать не только на велосипед, но и на скутер или самокат, все зависит от изобретательности мастера. Комплект мотор колесо отлично подойдет для воплощения фантазии в реальность. Электродвигатель для велосипеда — отличный агрегат, чтобы превратить обычного «железного коня» в электровелик. В этом случае не нужно тратиться на топливо, достаточно следить за зарядом аккумулятора. Такой транспорт — лучший вариант для езды на небольшие расстояния, например, в парк на прогулку или на работу в теплое время года, главное, чтобы расстояние не превышало предельно допустимые километры, которые указаны в инструкции к электро веломотору — в среднем, это от 15 до 30 км. Теперь вам будут не страшны пробки, езжайте прямо по тротуарам и пешеходным дорожкам. У нас на сайте Вы можете купить моторколесо с гарантией.

Какое выбрать электроколесо. Выбор мотор колеса

Когда вы решитесь собрать электровелосипед, определитесь, хотите ли вы переднее мотор колесо или же мотор колесо заднее, а может оба сразу. При покупке будьте внимательны, т. к. комплект предназначен строго для определенного колеса и не подойдет к другому. Для мощного двигателя рекомендована задняя ось. Купив привод на переднее колесо, вы обеспечите привод на заднее, если время от времени крутить педали. К тому же, на таком велосипеде легко справляться со сложными участками дороги, например, с грязью. Задняя ось остается неприкасаемой — это тоже плюс. Электро колесо для велосипеда намного проще монтировать на переднюю ось, но сюда не следует устанавливать мощное мотор колесо в целях безопасности. Задний привод обеспечивает отличную тягу на подъемах, но установка более трудоемкая

Многим велолюбители уделяют особое внимание эстетической стороне вопроса. Здесь электрическое колесо практически незаметно и не слишком загрязняется

Полного привода с одним задним мотор колесом не получится. Это не проблема — можно установить два колеса с мотором. Тогда вашему велосипеду будут нипочем любые препятствия и расстояния. Мотор колесо редукторное, благодаря редуктору, легче остальных, и при езде, когда крутишь педали или поднимаешься в горку, не ощущается большая нагрузка. Выбрать такое моторколесо на велосипед не сложно, предварительно ознакомившись с технической характеристикой. В нашем магазине вы найдете необходимые вело моторы, также мотор колесо с редуктором и мотор колесо с рекуперацией с различными техническими характеристиками по привлекательным ценам. Некоторые комплекты оснащены современными LCD дисплеями. За качество можете не переживать — мы сотрудничаем только с проверенными производителями уже несколько лет. Теперь вы знаете, где купить мотор колесо в Москве.

Читайте так же: Виды мотор-колес для электровелосипеда Мотор-Колесо Шкондина Мотор-колесо Смирнова Мотор-колесо Дуюнова

Прототип на Ардуино

Под рукой у меня была Arduino UNO, и я решил собрать контроллер на её основе.

Первым делом я подал на датчики Холла питание 5 вольт от Ардуино (его достаточно для датчиков). Сигнальные провода от датчиков подключил на цифровые пины Ардуино, написав простейшую программу для считывания и обработки сигналов с датчиков.

Затем собрал Н-мост из полевых NPN-транзисторов. Подвёл к мосту независимое питание на 12 вольт. Но при отладке, чтоб убедиться в работоспособности, я подключил напрямую шесть пинов 5V из Ардуино на затворы H-моста. У большинства полевых транзисторов затвор работает на 20 вольт. Так делать нельзя, потому что Н-мост будет плохо работать и перегреваться. Но для кратковременных тестов это пойдёт. Кое-как, с сильными перегревами и страшными звуками, вибрациями и толчками колесо медленно закрутилось. Начало положено.

Принцип работы электровелосипеда

Благодаря входящему в состав электрическому мотору, на таком велосипеде обеспечивается движение без участия ездока. Другими словами, не приходится крутить педали. Также электропривод позволяет легче преодолевать подъемы и горки, быстрее набирать скорость при разгоне.

Колеса двигаются за счет установленного электромотора. Особенно распространены модели с мотор-колесом – бесколлекторной машиной постоянного тока. При нажатии на педаль газа контроллер запускает мотор и регулирует его работу. Питание обеспечивают аккумуляторные батареи, и чем больше их емкость, тем дольше велосипед может двигаться на электрической тяге. Устанавливаются батареи на раму или багажник.

Не обходится современный велосипед и без велокомпьютера, отображающего оставшийся заряд, скорость движения, состояние батарей и прочие важные параметры.

Мотор-колесо – лучшее решение для электровелосипеда

Чтобы превратить свой велосипед в электротранспорт, можно купить веломотор и аккумулятор. Электродвигатель даст возможность получить возможность иметь непринужденное вращение педалей и переключение скоростных режимов. Обычно в комплекте электродвигателя есть необходимые для его подключения компоненты. Аккумулятор подбирается, исходя из ваших потребностей и мощности электромотора. Еще более простое и одновременно эффективное решение – использовать в качестве электродвигателя мотор-колесо.

Важно определиться с выбором мотор-колеса – переднее, заднее или два сразу. Для мощного мотора лучше выбрать заднюю ось, если же вы покупаете привод для переднего колеса, то для заднего он обеспечивается периодическим вращением педалей, и такой электровелосипед будет хорош для езды по трудным трассам

При установке двух мотор-колес вы получите полноценную полноприводную модель, великолепно чувствующую себя и на больших расстояниях, и на мокрой дороге. Если вы купили редукторное мотор-колесо, то при подъеме в гору и вращении педалей вы не будет чувствовать серьезной нагрузки. В любом случае, выбирая мотор-колесо, предварительно изучите его технические характеристики.

Итог

Главное преимущество контроллера на базе MC33035 — это простота в использовании. Просто покупаете микросхему, собираете Н-мост, спаиваете всё на плату с небольшой обвязкой — и контроллер готов. Если нужно просто запустить двигатель с ШИМ-сигналом и управлять им — оптимальный вариант.

Контроллер на базе Ардуино — вариант сложнее, понадобится писать логику, обеспечивать дополнительные защиты контроллера. Но для экспериментов, прототипов, дополнительного функционала, использования различных режимов работы двигателя — подходящий вариант. Поэтому я решил пока отложить MC33035 и продолжить работу с Ардуино.
