Ariston (аристон)

Расшифровка

Ошибка sp1 вызывает много вопросов. Описание в инструкции краткое, некоторые коды на дисплее котла Аристон инициируется одинаковыми факторами. Трактовка символики sp1 (безуспешный первый розжиг) идентична расшифровке ошибки 501 (электроника котла не фиксирует пламя). Поэтому однозначной рекомендации по устранению sp1 не существует.

Как поступить

• Проверить положение запорной арматуры. По правилам эксплуатации газового оборудования в целях безопасности на время длительного отсутствия, по окончании отопительного сезона пользователь должен закрыть кран на трубе. Забыл выполнить обратное действие, при розжиге котла Аристон появляется ошибка sp1.
• Перезапустить Ariston. На передней панели нажимается кнопка Reset, при ее отсутствии (зависит от типа агрегата, года выпуска) – «Сеть». Если ошибка sp1 ложная, вызвана сбоем электроники, уберется.

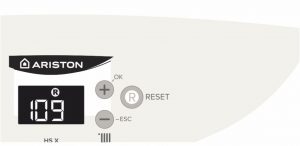

Панель управления котлом Ariston bs 24 кнопка Reset

Убедиться в отсутствии наводок. Если при касании щупом индикаторной отвертки металлической части котла Аристон лампочка светится, причина ошибки sp1 – плохое заземление. Газовая труба проложена в грунте, «собирает» всю отводимую другими электротехническими установками сбрасываемую в землю энергию. Блуждающие токи влияют на работу электронной платы, она дает сбои, на дисплее Ariston появляются случайные ошибки.

Диэлектрическая муфта

Измерить напряжение питания. Для котлов Аристон рекомендуемая величина ~230 (±10–15%). Несоответствие приводит к сбоям электроники и ошибкам.

Схема стабилизации котла

Плохая циркуляция или отсутствие теплоносителя: Т под. — Т возв. > 55 °C (при повторении 3 раза)

Стравить воздух

• Прокрутить насос без розжига котла. Нажать, удерживать кнопку: mode (для Аристон серии Эгис Плюс 24 на 10 сек), Reset (для модификаций УНО, Матис на 6 сек). Вращение крыльчатки насоса инициирует удаление из теплоносителя скопившихся пузырьков.
• Проверить автоматические клапана, смонтированные в отопительной системе. Для полной гарантии стравить вручную, так как канал отведения воздуха в арматуре при низком качестве жидкости регулярно забивается и требует чистки. После этих действий ошибка 105 должна исчезнуть.

В идеале чтобы хотя бы 1-2 батареях каждого этажа был установлен автоматический воздухоотводчик.

Низкое давление теплоносителя в системе: если стрелка манометра котла вышла из зеленого сектора  и перешла в красный)  необходимо поднять давление до минимального порога в 1Бар

Кран подпитки расположен в нижней части отопительной установки, рядом с патрубком присоединения трубы ХВС.

Открывается против часовой стрелки до появления характерного шума поступающей жидкости, не забываем закрыть краник в обратном порядке, иначе давление уползет в обратную красную зону и начнет срабатывать сбросной клапан (польется вода).

Фильтр грубой очистки котла:  установлен на входе и предотвращает замусоривание теплообменника и внутренних труб наносами из обратной линии.

Проверка работоспособности датчика NTC: в зависимости от модели датчики NTC бывают накладными, в гильзе и погружными.

Температурные датчики ГВС отличаются лишь корпусом, но принцип действия идентичен: представляют собой терморезисторы (полупроводник, сопротивление которого зависит от температуры окружающей среды).

Проверка работоспособности проводится мультиметром в режиме измерения R (диаграмму для конкретного датчика можно найти в инструкции).

Простейшее тестирование заключается в определении сопротивления при комнатной температуре (25 С). Если R = 8,1 – 8,6 кОм, прибор исправен и причина ошибки е06 не в нем. Допускается небольшое отклонение значения (±0,2) с учетом погрешности измерения. При R = 0 датчик бракуется (пробой p/n перехода).

Насос котла: котлы Baxi комплектуются перекачивающими устройствами с ротором «мокрого» типа, т.е. теплоноситель постоянно омывает внутреннюю часть насоса, выполняя функции смазки и охлаждения. Накипь, образующаяся на конструктивных частях, приводит к падению скорости вращения вала. Как результат, помпа котла Бакси не выходит на расчетную мощность, снижается циркуляция.

Простейшее тестирование насоса выполняется: проворачиванием его вала вручную и по тому, насколько легко прокручивается вал, оценивается состояние механической части.

Тест на «достоверность» не пройден

Датчик протока. Реле давления ОВ установлено не во всех котлах Аристон: зависит от модели и года выпуска. Но если оно имеется, нужно проверить сигнальные цепи. Обрыв провода, замыкание, ненадежный контакт – подобные дефекты инициируют ошибку 109. Вторая причина: загрязнение измерительного механизма. Пренебрежение периодичностью обслуживания котла Аристон, несоблюдение рекомендаций производителя приводит к накоплению мельчайших фракций в корпусе датчика, препятствующих свободному вращению турбинки. Очистка после демонтажа струей воды, под напором. Чтобы снять реле протока с котла Аристон, нужно удалить фиксирующую его скобу (в верхней части прибора).

Стравить воздух

• Прокрутить насос без розжига котла. Нажать, удерживать кнопку: mode (для Аристон серии Эгис Плюс 24 на 10 сек), Reset (для модификаций УНО, Матис на 6 сек). Вращение крыльчатки насоса инициирует удаление из теплоносителя скопившихся пузырьков.
• Проверить автоматические клапана, смонтированные в отопительной системе. Для полной гарантии стравить вручную, так как канал отведения воздуха в арматуре при низком качестве жидкости регулярно забивается и требует чистки. После этих действий ошибка 105 должна исчезнуть.

В идеале чтобы хотя бы 1-2 батареях каждого этажа был установлен автоматический воздухоотводчик.

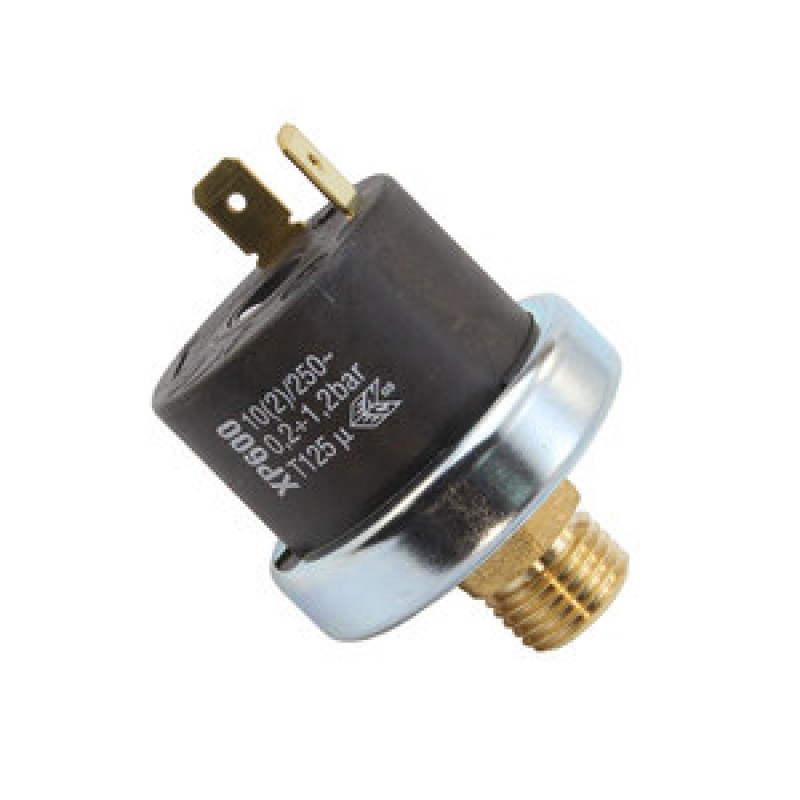

Неисправно реле давления: датчик изначально настроен на значение — 0,45 бар. и при повышении давления в отопительном контуре его контакты замыкаются, на плату поступает сигнал разрешения включения, падение напора приводит к разрыву цепи, выдается ошибка — блокирующая в аварийном режиме работу котла.

Забит основной теплообменник: жесткая вода со временем заужает проходы в основном ТО, чтобы их прочистить необходимо воспользоваться профессиональным оборудованием (бустером) или промыть ТО самостоятельно использую специальные жидкости.

Насос котла: котлы Baxi комплектуются перекачивающими устройствами с ротором «мокрого» типа, т.е. теплоноситель постоянно омывает внутреннюю часть насоса, выполняя функции смазки и охлаждения. Накипь, образующаяся на конструктивных частях, приводит к падению скорости вращения вала. Как результат, помпа котла Бакси не выходит на расчетную мощность, снижается циркуляция.

Простейшее тестирование насоса выполняется: проворачиванием его вала вручную и по тому, насколько легко прокручивается вал, оценивается состояние механической части.

Ошибка 101 в котле Аристон, сработала защита от перегрева, что делать

В двухконтурных котлах применяются различные способы защиты и один из них реализован с помощью термопредохранителя, это защита  от перегрева. При срабатывании этой защиты, котёл выдаёт ошибку 101, на примере котла Аристон Class 24 FF рассмотрим как она реализована.

Термопредохранитель как датчик перегрева в котле Аристон

Как уже понятно из заголовка, в качестве датчика перегрева применён термопредохранитель — Устройство размыкающее электрическую цепь при достижении температуры на которую оно рассчитано.

В рассматриваемом типе котла датчик стоит на патрубке, рядом с первичным теплообменником, ещё чуть ниже, расположен датчик NTC. Смотрите фото ниже.

Датчик перегрева котла

И если по какой либо причине происходит перегрев, то датчик обрывает цепь, а электроника котла отключает горелку и не позволяет вновь котлу запустится пока не произойдёт остывание до приемлемой температуры.

Термопредохранитель этого типа является самовосстанавливающимся, а потому, после охлаждения вернётся к исходному состоянию и вернёт работоспособность котла. Нужно просто немного подождать. При срабатывании этой защиты котёл выводит ошибку 101.

Такую временную «поломку» не следует считать чем то опасным и требующим немедленного вмешательства. За исключением тех случаев если это происходит часто или постоянно. Тогда конечно нужно искать причину неисправности. Это может быть как и реальные перегревы, что никак нельзя оставлять без внимания, так и неисправность самого предохранителя или его цепи — контактов, провода.

Неисправность самого предохранителя легко проверить обычным мультиметром измерив его на обрыв. Значительное или плавающее сопротивление тоже будет указывать на нестабильную работу способную приводить к постоянным ошибкам котла.

Что нужно знать при покупке термопредохранителя?

Если же вы определили неисправность предохранителя и решили его купить, то не помешает знать следующее.

Подобные термопредохранители  очень широко используются в современной технике, например они стоят в масляных радиаторах, конвекторах, крепятся на корпус многих электродвигателей, в общем везде, где нужна защита от перегрева — может использоваться термопредохранитель.

Поэтому, если например вам придётся приобретать его для котла, то не нужно искать его в магазине газового оборудования, ищите в магазинах радиодеталей или запчастей для бытовой техники.

На что нужно обратить внимание, приобретая термопредохранитель?

У термопредохранителя имеются определённые параметры: Такие, как температура срабатывания, ток который он способен коммутировать и напряжение.

Для котла важна только температура, так как он используется исключительно в качестве датчика перегрева и по нему не протекают большие токи. А вот для нагревательных приборов важен и ток который он способен выдержать обычно это 16 А при напряжении  220-250 Вольт.

В котле Аристон стоит термопредохранитель на 200 градусов.

Предохранитель на 200 градусов

Как правильно установить термопредохранитель?

В рассматриваемой модели котла на патрубке есть место для установки датчика. Но прежде чем его туда установить было — бы не плохо подготовить место установки. Для этого, его нужно при необходимости зачистить (без фанатизма) и нанести термопасту, которая обеспечит хороший контакт между поверхностями датчика и трубки.

Подготавливаем место и наносим термопасту

На этом всё, буду рад если эта информация окажется полезной! Успехов Вам!
