Циркули и кронциркули

История появления

Если судить по находкам археологов (обнаруженные геометрические фигуры идеальной формы на древних сооружениях), можно сделать вывод, что циркуль используется человеком уже на протяжении не одной тысячи лет. Первый кронциркуль был найден при раскопках Помпеи. Приспособление было похоже на традиционный циркуль, но имел определенные конструктивные отличия.

Свое название инструмент получил от двух слов: немецкого «Krone» и латинского «Circulus». Первое слово переводится как «венец», второе означает «круг».

Со времени изобретения кронциркуля по своему внешнему виду и принципу действия он практически не изменился. Хотя применяется в современной жизни уже не так часто как раньше. Тем не менее, в некоторых ситуациях бывает не заменим.С развитием современных технологий изменился способ измерения деталей – появились цифровые кронциркули.

Чертежные

На кончиках лапок таких приборов должны находятся сменные острые иглы. С их помощью можно осуществлять разметку, процарапывая деталь в нужных местах. Используется в бондарных и плотницких работах. Благодаря наличию острых окончаний ножек разметка предмета производится без линейки, быстро и с небольшой погрешностью. Фиксация иголок происходит при помощи винтовых зажимов.

По внешнему виду данная модификация практически не отличается от традиционного циркуля. Тем более, что есть возможность заменить одну из игл на графический стержень. В этом случае можно будет вычерчивать круги.

Иголки, как правило, изготовляются из прочной стали или твердых сплавов. Это необходимо для прочерчивания царапин на поверхность заготовки.Применение инструмент: первая ножка выполняет роль опоры, вокруг оси которой проворачивается вторая ножка, оставляя за собой царапину. Особенно легко выполнять такую операцию на деревянном изделии, так как одна игла будет прочно фиксироваться в ее поверхности.

Назначение и использование

Главная задача прибора – определение размеров деталей и частей различных предметов:

• высоты;
• длины;
• ширины;
• толщины;
• диаметра

Нужно это в первую очередь для того, чтобы сравнить полученные значения с эталонными. Приспособление очень часто используют совместно со штангенциркулем и линейкой. Это необходимо для измерения:

• наружных линейных размеров;
• стенок сложных деталей с выступами;
• интервалов;
• перемычек;
• ступеней.

Так же прибор применяется:

• при разметке заготовок;
• при грубом измерении диаметров различных деталей при черновом обтачивании на токарном станке.

Выполняя линейные измерения, следует развести ножки инструмента до нужного состояния. Затем они сводятся до того момента, пока не заденут стенки предмета, который нужно измерить. Далее, при помощи линейки необходимо определить расстояние между концами лапок прибора. При выполнении разметок длина раствора выставляется при помощи штангенциркуля или линейки.

Описание

Кронциркуль представляет собой измерительное приспособление с двумя дугообразными ножками, расстояние между которыми устанавливается небольшой гайкой или микрометрическим винтом. Его ножки размещаются на одной плоскости и могут вращаться вокруг своей оси. Основным отличием от обычного циркуля является отсутствие на ножках графических элементов. Однако необходимо отметить, что иногда встречаются модели с креплением для карандаша.Изготавливают инструмент, как правило, из конструкционной стали, ножки закаляются. По ГОСТУ твердость измерительных поверхностей должна быть не меньше 51,5 HRC.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

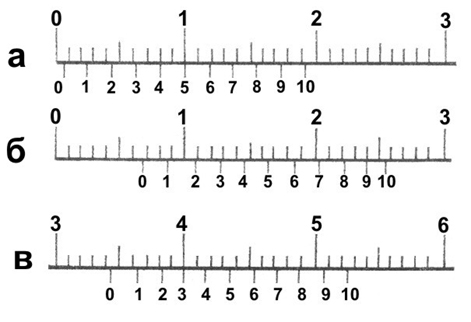

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

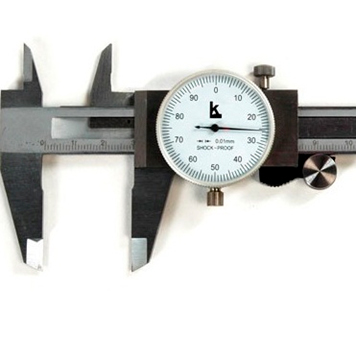

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Применение

Циркули применяют во многих областях человеческой деятельности.

• Для черчения. Способ, которому учат еще в школе. Выполнение чертежа «руками» без использования компьютерных программ, подразумевает обязательное использование циркуля. Кроме окружностей, с помощью этого инструмента вычерчивают различные дуги, сопряжения, выполняют дополнительные построения и разметки.
• Для измерения. Кронциркуль измеряет размеры деталей, внутренние диаметры, глубину отверстий. Измерительный циркуль используется в навигации, картографии. Этот инструмент нашел свое применение не только в инженерии, проектировании, геодезии. Толстотные циркули используют в медицине, измеряя ими поперечные размеры тела человека.

Циркуль, как и карандаш, нужен каждому уважающему себя геологу, картографу, капитану дальнего плавания, геодезисту, математику, архитектору, строителю.

В духовных практиках и философии циркуль стал символизировать неуклонную и беспристрастную справедливость. Множество профессий и направлений деятельности людей связано с чертежами, их построением, чтением, воспроизведением и во всех этих профессиях бывает необходимо приспособление с четырехтысячелетней историей.

Цифровые

С течением времени классические инструменты совершенствовались, что привело к появлению различных моделей электронных кронциркулей. В чем их отличие от привычных всем приборов? Главной отличительной чертой таких приспособлений является наличие монохромных жидкокристаллических дисплеев. На экране отображается информация о расстоянии между ножками устройства. Это позволяет получать результат без использования обычной линейки. Питание прибора осуществляется от батарейки-таблетки.

Недостатки – уступает традиционному кронциркулю в надежности. Последний, при бережном отношении, практически вечен. Особенно если он изготовлен из нержавеющей стали. У цифрового прибора при не аккуратном обращении может разбиться циферблат, при низких температурах дисплей промерзает, необходимо периодически менять батарейку.

Описание

Когда появился прообраз циркуля у древних архитекторов, не известно. Доказательства его использования можно видеть в вавилонских и ассирийских документах, датируемых вторым тысячелетием до нашей эры. Уже тогда древние ученые чертили окружности с помощью прототипов современных циркулей. Нужно отметить, что в раскопках находят не только инструменты для черчения окружностей, сильно схожие с современными чертежными инструментами, но и приспособления с загнутыми концами для измерения длин, называемые сейчас кронциркуль. В те далекие времена приспособления для начертания окружностей и дуг выполнялись из железа или бронзы.

В древней Руси циркулем пользовались, в том числе и для разметки резных деревянных орнаментов. Такие приспособления были железными и процарапывали окружности на древесине.

С развитием архитектуры, кораблестроения циркули начинают применяться все чаще. Кто бы ни изобрел этот инструмент, он может гордиться тем, что его гениальное изобретение сохранилось в веках и, практически без изменений, используется в современном мире.

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

1. Штанга.
2. Рамка.
3. Губки для наружных измерений.
4. Губки для внутренних измерений.
5. Линейка глубиномера.
6. Стопорный винт для фиксации рамки.
7. Шкала нониуса. Служит для отсчета долей миллиметров.
8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров.

Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д.

Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

• Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
• Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
• При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
• Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
• Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом.

Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги.

В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

1Простейший самодельный циркуль

Сегодня можно найти огромное количество самых различных циркулей – циркуль для учеников, профессиональный циркуль, чертежный и т.д. Такими циркулями  очень удобно рисовать небольшие окружности, но если вдруг кому-то понадобится сделать какую-нибудь глобальную круглую заготовку, то здесь обычный циркуль не помощник.

Это совсем не значит, что нужно бежать и  покупать столярный циркуль, потому как его стоимость очень высокая, а ради одного раза крайне глупо тратить огромную сумму. Если  в вашем доме нет большого циркуля, а вам он необходим, нужно использовать подручные средства и предметы.

Самый простой вариант – найти предмет круглой формы:

• В данном случае вам очень повезет, если вы найдете такой предмет нужного вам размера. Этот вариант используется в том случае, когда другого выхода нет, к тому же, может понадобиться искать центр такой окружности, а это тоже будет задача не из простых.
• Чтобы не париться по воду поисков круглого предмета нужного размера, легче сделать простой самодельный циркуль, которым можно будет нарисовать окружность большого размера. Давайте рассмотрим самый простой вариант изготовления циркуля:
• Наобходимо найти не слишком широкую доску, в один конец которой забит гвоздь, так называемая рейка.
• На другом конце необходимо проделать отверстие для карандаша (диаметр карандаша должен соответствовать диаметру отверстия). Сделать то можно обычным сверлом.
• Всего в два шага вы сделаете себе отличный самодельный циркуль, которым можно будет вычерчивать окружности разной величины (необходимо  просто просверливать дырки на разном расстоянии от гвоздика).
• Для того чтобы такой самодельный циркуль вычерчивал окружности параллельные плоскости, необходимо в обязательном порядке  к одной из сторон, на которой расположен будет карандаш, нужно прикрепить брусок из дерева, который будет иметь высоту идентичную размерам гвоздика на другом конце изделия.
• Нужно подбирать такой гвоздик, чтобы он не слишком сильно торчал из рейки, потому как придется делать большие отверстия для карандашей. Оптимальный вариант это когда карандаш выглядывает из рейки на полсантиметра. В том случае, если тонкой рейки не найдется, и вам придется для циркуля брать толстую рейку, тогда отверстие для карандаша нужно будет делать немного меньше чем его диаметр, чтобы вставлялся в рейку он с силой (чтобы не выпал).

• Для того чтобы рассматриваемый циркуль сделать немного посовременнее, можно не делать много отверстий, а сделать по середине рейки длинное продолговатое отверстие, в которое можно будет вставлять карандаш на расстоянии, которое необходимо для черчения окружности нужного диаметра.
• В данном случае не стоит забывать, что для такого циркуля вам понадобится какой-нибудь элемент крепления. Отличным вариантом в данном случае станет подвижная рамка.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.

2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

3. Нижних измерительных губок корпуса штанги. Они предназначены для определения внешних размеров детали или заготовки. Измерительные плоскости губок — внутренние, а их вылет определяется пределами измерений, на которые рассчитана данная модель инструмента. Согласно госстандарту, вылет нижних губок может быть от 35…42 мм до 63…125 мм, в зависимости от пределов измерений, на которые рассчитана данная модель.
4. Верхних измерительных губок корпуса штанги, при помощи которых определяются размеры внешних поверхностей изделий. Контрольные плоскости верхних губок также тарированы, а их вылет, как и в предыдущем случае, определяется возможностями и типом изделия. Он составляет от 16 до 30 мм.
5. Зажимного винта с рифлёной головкой, при помощи которого фиксируется текущее положение рамки.
6. Глубиномера, представляющего собой плоский шлифованный штырь, скользящий в направляющих, которые расположены с противоположной стороны корпуса штанги. На рабочем торце штыря имеется конусный скос с целью снижения размеров торцевой поверхности глубиномера. Это даёт возможность оценки глубины отверстий с малыми диаметрами.

Устройство инструмента

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.
