ВВЕДЕНИЕ

В наше время высоких технологий всё более распространёнными становятся нелинейные нагрузки (частотные преобразователи, инверторы, системы бесперебойного питания, импульсные источники питания, люминесцентные и светодиодные лампы и т.п.). Из-за таких изменений в структуре нагрузки основной темой в этом десятилетии стали качество электроэнергии и снижение уровня гармоник. Проблемы, вызываемые гармониками, такие как перегрев трансформаторов и вращающихся машин, перегрузка проводников нейтрали, выход из строя конденсаторных батарей и т.п., приводят к повышению эксплуатационных расходов и также могут привести к снижению качества продукции и производительности труда. Кроме того, изменения в структуре генерации электроэнергии в сторону использования энергии ветра и солнечных батарей, которые тоже генерируют гармоники, также приводят к тому, что применение фильтров гармоник становится всё более важным для обеспечения стабильного энергоснабжения с приемлемым качеством электроэнергии.

Снизить уровень гармоник можно с использованием пассивных фильтров (составленных из конденсаторов, реакторов и резисторов) или активных фильтров (генерирующих гармоники в противофазе к гармоникам искажений и за счёт этого их уничтожающих)

Хотя основные принципы работы активных фильтров были выработаны ещё в 1970-е годы, они стали привлекать к себе повышенное внимание в последние несколько лет, потому что появилась возможность использования биполярных транзисторов с изолированным затвором (IGBT) и цифровых сигнальных процессоров (ЦСП). При этом разница в стоимости между активными и пассивными фильтрами становится не такой большой, как в прошлом

В этой статье сравниваются преимущества и недостатки активных и пассивных технологий фильтрации. Рассматриваются пассивные и активные решения для снижения уровня гармоник и стабилизации сети, направленные на решение проблем, которые возникают в современных областях применения и имеют тенденцию к возникновению в будущем.

Широтно-импульсная модуляция в частотной области

В предыдущей статье мы видели, что сигнал с широтно-импульсной модуляцией можно «сгладить» до достаточно стабильного напряжения в диапазоне от уровня земли до высокого логического уровня (например, 3,3 В); сглаживание выполняется простым фильтром нижних частот. Таким образом, мы можем реализовать цифро-аналоговое преобразование, используя встроенное программное обеспечение или аппаратное обеспечение для изменения коэффициента заполнения в ШИМ сигнале в соответствии со следующей формулой:

\(\text{Необходимое напряжение ЦАП}=A\times \text{коэффициент заполнения}\)

где A («амплитуда») – напряжение высокого логического уровня.

Давайте начнем наше более подробное исследование ЦАП на базе ШИМ с рассмотрения представления ШИМ сигнала в частотной области. Вот схема LTspice:

Рисунок 1 – Схема моделирования в LTspice

Как видно из характеристик PULSE, ширина импульса составляет 5 мкс, а период – 10 мкс. Таким образом, коэффициент заполнения составляет 50%, а несущая частота ШИМ сигнала составляет 100 кГц

Также обратите внимание, что A = 3,3 В, а время нарастания и спада составляет 10 нс. Вот сигнал во временной области:

Рисунок 2 – Представление ШИМ сигнала во временной области

А вот и результаты быстрого преобразования Фурье (БПФ):

Рисунок 3 – Представление рассматриваемого ШИМ сигнала в частотной области

Вы можете узнать в этой диаграмме спектр общего вида, который мы ожидаем увидеть от прямоугольного сигнала, то есть всплеск на несущей частоте, а затем уменьшающиеся по амплитуде гармоники на частотах, равных несущей частоте, умноженной на 3, несущей частоте, умноженной на 5, и так далее. Однако БПФ LTspice не показывает нам постоянной составляющей, которая не равна нулю, потому что этот прямоугольный сигнал не симметричен относительно оси x. Я изменил следующий график, чтобы включить компонент постоянной составляющей:

Рисунок 4 – Измененное представление в частотной области, учитывающее наличие постоянной составляющей

Итак, нам нужны стабильные 1,65 В, расположенные в левом краю, и нам не нужен этот проблемный всплеск на частоте 100 кГц (а также все более высокочастотные всплески). В этот момент вы, вероятно, можете понять, зачем мы используем фильтр нижних частот в ЦАП на базе ШИМ: фильтр сохраняет компонент постоянной составляющей, подавляя всё остальное. Если бы у нас был идеальный фильтр, у нас было бы совершенно стабильное напряжение ЦАП – просто оглянемся на предыдущий график и представим фильтр с АЧХ в виде «кирпичной стены», которая на частоте 50 кГц переходит от отсутствия затухания к полному затуханию. Все не связанные с постоянной составляющей компоненты сигнала будут устранены, и мы получим постоянное напряжение на уровне 1,65 В.

В этот момент вам может быть интересно узнать, как меняется спектр при изменении ширины импульса. Что если частотные составляющие перемещаются так, что фильтр нижних частот становится менее эффективным? Рассмотрим следующие два результата БПФ для коэффициентов заполнения 10% и 90%:

Рисунок 5 – Спектр ШИМ сигнала с коэффициентом заполнения 10%Рисунок 6 – Спектр ШИМ сигнала с коэффициентом заполнения 90%

Спектр, безусловно, изменяется относительно коэффициента заполнения 50%, но одно не меняется: первый всплеск находится на несущей частоте. Таким образом, независимо от коэффициента заполнения, мы имеем довольно большую полосу частот (в данном случае от постоянного напряжения до 100 кГц), в которой фильтр нижних частот может переходить от отсутствия затухания к существенному затуханию.

Предназначение сетевого фильтра

Известно, что у вас в розетке имеется сеть переменного тока напряжением в 220 Вольт. «Переменное напряжение (ток)» значит, что его величина и/или знак непостоянны, а меняются с течением времени по определенному закону.

Природа генерирующих электрических машин (генераторов) такова, что на выходных клеммах генерируется ЭДС синусоидальной формы. Однако всё было бы хорошо, если бы все устройства имели резистивный характер, отсутствовали пусковые токи, и не имели в своем составе импульсных преобразователей. К сожалению, так не бывает, т.к. большинство устройств имеют индуктивный, емкостной характер, щёточные двигателя, импульсные источники вторичного питания. Весь этот замысловатый набор слов – это главные виновники электромагнитных помех.

Мы начали статью с речи об электромагнитных помехах не просто так. Эти помехи «портят» ровную форму синусоиды. Образуются так называемые гармоники. Если разложить реальный сигнал из розетки в виде ряда Фурье мы увидим, что синусоида дополнилась различными функциями, различной частоты и амплитуды. Форма напряжения в настоящей розетке стала далека от идеальной.

Ну и что в итоге? Плохое электропитание – проблема для радиопередающих устройств. Попросту ваш телевизор или радиоприемник будет работать с помехами. Кроме помех от потребителей в сети присутствуют помехи случайного происхождения, которые мы не можем предугадать. Это всплески, перепады напряжения от перебоев электроснабжения, включения мощной нагрузки и т.д.

Сетевой фильтр нужен для того, чтобы:

1. Отфильтровать помехи для чистого питания устройств.
2. Снизить помехи, исходящие от питающих приборов.

Сетевой фильтр

Сетевой фильтр нейтрализует первые две проблемы — посторонние гармоники и импульсные помехи.

Одной из составляющих сетевого фильтра, является катушка индуктивности. Вокруг проводника с электротоком формируется магнитное поле, а если он смотан в катушку, оно усиливается.

Переменный ток порождает изменяющееся магнитное поле, что, в соответствии с законом электромагнитной индукции М. Фарадея, наводит в катушке ЭДС самоиндукции.

Эта ЭДС всегда направлена против изменения индуцирующего тока. Иными словами, катушка индуктивности оказывает переменному току сопротивление, и оно тем больше, чем выше его частота. Это видно из формулы индуктивного сопротивления: XL = 2П * F * L, где F — частота тока, Гц, L — индуктивность катушки, Гн.

Следовательно, для высших гармоник (высокочастотных) катушка представляет собой непреодолимое препятствие, тогда как ток промышленной частоты (50 Гц) она пропускает с мизерными потерями. В сетевом фильтре применяются две катушки индуктивностью 60 – 200 мкГн: одна — на стороне фазы, другая — на стороне «нуля» (после нагрузки).

Устройство сетевого фильтра

Еще один компонент сетевого фильтра — конденсатор. Реактивное сопротивление этого элемента также зависит от частоты, только обратно пропорционально: Xc = 1 / (2П * С), где C — емкость конденсатора, Ф.

Соответственно, для низкочастотных помех, сопротивление конденсатора велико, тогда как ток с частотой 50 Гц преодолевает его относительно легко.

Если катушки индуктивности подключены относительно нагрузки последовательно, то конденсатор — параллельно. Его емкость составляет 0,22 – 1,0 мкФ. Номинальное напряжение должно быть хотя бы вдвое выше сетевого — запас на случай скачков.

В схему устройства также входят:

1. варистор. Этот элемент берет на себя импульсные помехи. Он состоит из полупроводниковых материалов и имеет важную особенность — нелинейную вольт-амперную характеристику. То есть сопротивление варистора меняется в зависимости от приложенного напряжения и является тем меньшим, чем это напряжение выше. Подключают данный элемент параллельно нагрузке. При напряжении в 220 В его сопротивление велико и ток следует через нагрузку. При импульсном скачке, сопротивление варистора резко падает, и импульс следует через него, обходя нагрузку. Сам полупроводниковый элемент от этого нередко перегорает, но ввиду его копеечной стоимости эта потеря не является ощутимой. Номинальное напряжение применяемых в сетевых фильтрах варисторов, составляет 470 В;

2. резисторы. Низшим гармоникам хорошо противодействует активное сопротивление, поэтому в сетевых фильтрах устанавливают резисторы сопротивлением до 1 Ом. При большем значении падение напряжения на резисторах окажется слишком высоким. В дешевых низкокачественных сетевых фильтрах конденсаторы отсутствуют, и вся защита от низших гармоник возлагается на резисторы и активное сопротивление индуктивных катушек. Потому при покупке следует просмотреть схему прибора;
3. плавкий предохранитель. Страхует варистор;
4. электромагнитный расцепитель (кнопка). На случай перегрузки по току. В дешевых моделях — тепловой (биметаллическая пластина).

Качественные фильтры, оснащенные и катушками индуктивности, и конденсаторами (варисторы присутствуют во всех моделях), называются LC-фильтрами. Номинал по току каждого компонента подбирается в зависимости от нагрузки.

LC-фильтр низких частот

LC-фильтр не может быть очень мощным: возможность увеличения размеров катушек и прочих элементов ограничена его габаритами. Но в этом нет и необходимости: в быту в фильтрации электроснабжения нуждается лишь маломощная техника — телевизоры, аудиоцентры и пр. Для мощных промышленных потребителей сетевые фильтры изготавливают из полупроводниковых элементов.

Под видом сетевых фильтров часто продают дешевые устройства с минимальной комплектацией: имеются варистор и биметаллическая пластина, размыкающая цепь при перегрузке (при нагреве деформируется). Такой прибор от высокочастотных помех не защищает.

Покупателю рекомендуется не стремиться сильно сэкономить и внимательно анализировать характеристики прибора. Должна быть четко указана эффективность фильтрации, измеряемая в дБ (чем больше, тем лучше). Если вместо конкретных цифр приводятся размытые формулировки вроде «Best», «Optimal» и т.п., данная модель далека от совершенства.

Основные параметры сетевых фильтров

Сечение подводящих проводов. Чаще всего сетевой фильтр (рис.6) выпускается с сечением жил порядка 0,75 или 1 мм2. Такое сечение считается достаточным, поскольку максимальный ток нагрузки, на который рассчитывается фильтр, обычно не превышает 10 А.

На такой ток устанавливается и предохранитель. При необходимости можно найти сетевой фильтр повышенной мощности, сечение жил проводов которого достигает 1,5 мм2. Предохранитель у такого устройства — на номинальный ток 16 А.

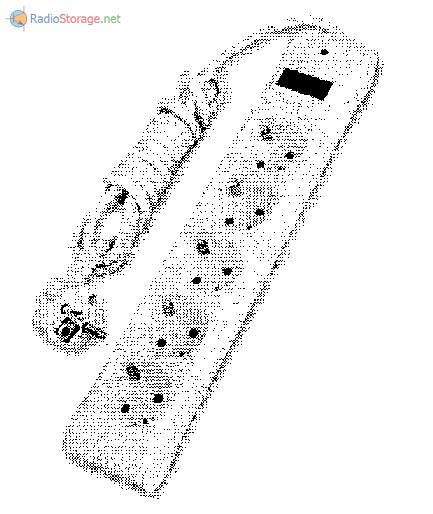

Рис. 6. Типичный сетевой фильтр-розетка.

Длина подводящего провода сети. Стандартизованная длина сетевого провода фильтра-180 см. У отдельных моделей она может равняться 190 см, 300, а то и 500 см. Количество розеток. Обычно их 4…6 штук (рис.7).

Как правило, все розетки-с заземляющими “ушками” (типа “евро”). Встречаются фильтры с розетками разного типа (1 -универсальная и 4, 5 — “евро”, рис.8).

Рис. 7. Набор розеток.

Число и типы предохранителей. Предохранители включаются в сетевой фильтр для защиты от перегорания варисторов при больших импульсных помехах и отключения потребителей при коротком замыкании или длительной перегрузке нагрузочных цепей.

Для большей надежности отдельные изготовители, помимо термопредохранителей, устанавливают еще и самовосстанавливающиеся быстродействующие предохранители (на базе полупроводниковой металлоорганики).

Пример 1 Расчет LC фильтра низких частот

Задание Спроектировать фильтр нижних частот, пропускающий сигнал с частотами ниже 1 МГц и подавляющий
помехи с частотами выше 2 МГц на 50 дБ. Неравномерность АЧХ в полосе пропускания 3 дБ.
Входное и выходное сопротивление фильтра должно быть равно 50 Ом. Подобные фильтры часто применяются в качестве
антиалиайсинговых фильтров на входе аналого-цифровых преобразователей.

1) Рассчитаем расстройку по частоте на частоте подавления помех.

2) Определим порядок фильтра и тип аппроксимации АЧХ. Так как дополнительных требований к фильтру не задано, выберем
фильтр с максимальной крутизной АЧХ — фильтр Чебышева с неравномерностью 3 дБ. Фильтр Чебышева третьего
порядка обеспечит при отстройке по частоте ξ=2 подавление сигнала на 28 дБ, что недостаточно
(). Фильтр Чебышева
пятого порядка обеспечит подавление помех на 51 дБ, поэтому именно его и выберем. Схема фильтра-прототипа
Чебышева 5-порядка показана на рисунке 2.

3) Согласуем вход и выход фильтра с волновым сопротивлением 50 Ом. Для этого воспользуемся выражением (1).
Новые значения емкостей уменьшатся в 50 раз, а значения индуктивностей увеличатся на это же значение. Преобразованная
схема фильтра приведена на рисунке 3.

И, наконец, уменьшим значения индуктивностей и емкостей в миллион раз, чтобы частота среза фильтра стала равной 1 МГц.
Окончательная схема разработанного фильтра низкой частоты, пропускающего сигналы в полосе 1 МГц и подавляющего помехи
в полосе непропускания на 50 дБ приведена на рисунке 4.

После этого можно приступать к проектированию конструкции фильтра. До недавнего времени при проектировании фильтра
выбирались только конденсаторы, а индуктивности изготавливались самостоятельно. В последнее время появилась возможность
покупать не только конденсаторы, но и индуктивности. Ряд фирм предоставляет готовые индуктивности с заданными параметрами.

Как фильтры LC улучшают работу FPV

Регуляторы оборотов и моторы генерируют много шумов, которые вы можете наблюдать на экране очков или шлема. Вы, наверное, замечали, что если даете большой газ, становится больше помех, так как двигатели начинают потреблять больше тока, а бОльший ток — это больше создаваемых помех (шумов).

Шум представляет из себя рябь и белые полосы на видео, вы это точно видели.

LC-фильтры подавляют такие шумы, за счет внедрения их в цепь питания квадрокоптера, например, на питание камеры или видеопередатчика.

Некоторые регуляторы оборотов уже продаются с встроенными фильтрами, но они бывают недостаточными, поэтому пилоты ставят еще и LC.

Самый простой LC-фильтр

Самый простой LC-фильтр — это колебательный контур, включенный так как показано на рис. 1. Входное переменное напряжение поступает на контур через резистор R1, а выходное снимается с самого контура.

Рис. 1. Схема LC-фильтра.

Вообще это очень похоже на делитель напряжения на двух резисторах, но вместо одного из резисторов здесь контур. В сущности дела оно так и есть.

На резонансной частоте реактивное сопротивление контура сильно возрастает, а значит, коэффициент деления такого делителя уменьшается.

Эта схема (рис.1) действует как узкополосной полосовой фильтр, центральную частоту которого можно рассчитать по известной формуле:

, где частота в Гц, индуктивность в Гн, емкость в Ф.

Сопротивление контура на резонансной частоте:

где р — характеристическое сопротивление, равное реактивному сопротивлению катушки и конденсатора. Величину р можно рассчитать по формуле:

А вот рассчитать добротность Q значительно сложнее. Эта величина зависит от потерь в контуре. Так как конденсатор обычно вносит минимум потерь, то добротность контура чаще всего практически равна добротности индуктивности, входящей в состав этого контура.

Резонансную частоту и добротность можно определить измерениями. Нужно собрать схему по рисунку 2. Это практически такая же схема как на рис.1.

Переменное напряжение, соответствующее по частоте расчетному значению, подают от генератора «Г» на контур через сопротивление R1. Подстраивая генератор находят такую частоту, при которой возникает резонанс, то есть, при которой вольтметр переменного тока Р1 показывает наибольшую величину.

Рис. 2. Схема для измерения резонансной частоты и добротности.

Эта частота и будет реальной резонансной частотой. Она может отличаться от расчетной из-за погрешностей величин емкости и индуктивности. В идеале — равна расчетной.

На частоте резонанса R1 и резонансное сопротивление контура Ro образуют делитель напряжения, поэтому выходное напряжение Uвых = Uвх * Ro / (R1+Ro).

Измерив входное напряжение Uвх и выходное Uвых из этой формулы можно найти резонансное сопротивление контура Ro, ну а потом, зная величину характеристического сопротивления, из формулы

можно из формулы Ro=pQ найти добротность Q. Другой параметр LC-фильтра — это полоса пропускания где — это отклонение частоты входного напряжения от резонанса в ту или другую сторону, при которой выходное напряжение, соответствующее резонансу (Uвых), уменьшается до 0,7Uвых. Зная величину полосы пропуская можно найти добротность по формуле Q = Fo/(2*дельтаF).

Таким образом становится ясно, что полоса пропускания LC-фильтра прежде всего зависит от добротности контура. При этом нужно учесть, что таким образом будет определена не собственная добротность контура, а величина меньше, из-за шунтирующего действия резистора R1.

Недостаток фильтра по рисунку 1 в том, что на него оказывает сильное влияние величина выходного сопротивления источника входного переменного напряжения.

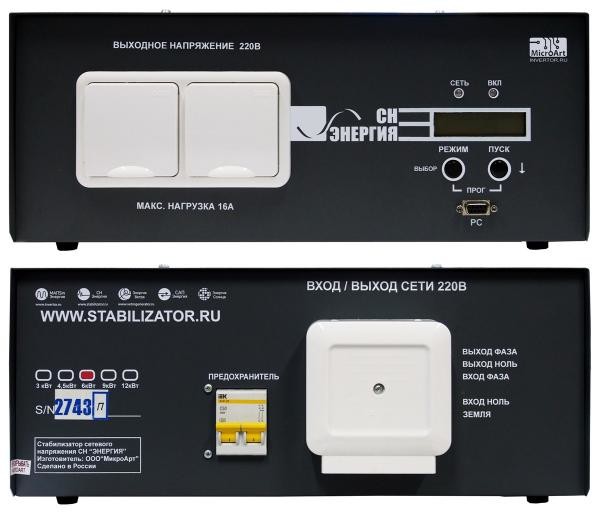

Стабилизатор напряжения

Прибор данного типа решает третью проблему — отклонение напряжения сверхдопустимого предела (+/- 10%). В бытовых моделях для коррекции напряжения применяется трансформатор и предусмотрена возможность изменения коэффициента трансформации, путем задействования различного числа витков вторичной обмотки.

Стабилизаторы для дома и квартиры делятся на несколько типов:

1. с плавной регулировкой. К нужному витку на вторичной обмотке прикасается токосъемник, приводимый в движение моторчиком. Точность коррекции предельно высока (1%-3%), но из-за ряда недостатков такие устройства (их называют латерными или электромеханическими) рекомендуется использовать только при длительных отклонениях напряжения, например, сезонных;
2. со ступенчатой регулировкой. Со вторичной обмотки выведено несколько контактов, разделяющих ее на секции.

Во 2-м варианте коррекция осуществляется путем подключения разного числа секций.

Переключателями выступают:

• электромеханические реле. При срабатывании издают щелчки, но зато такие приборы дешевы, надежны и устойчивы к перегрузкам. Точность — приемлемая для подавляющего большинства (98%) электроприемников: 5%-10%;
• симисторы (разновидность тиристоров). Такие стабилизаторы стоят дороже и являются более крупными (требуется активное охлаждение). Их преимущества — бесшумная работа, более высокая точность (2,5%-7%) и малый период регулирования, хотя современные реле по этому параметру с симисторами уже сравнялись.

Но имеется ряд недостатков, тщательно скрываемых продавцами:

• низкая надежность симисторов: горят при малейших перегрузках и сильно греются;
• искажение синусоиды и помехи: для компенсации приходится усложнять схему, отчего надежность падает еще сильнее;
• высокая стоимость ремонта.

Стабилизатор напряжения тиристорный

Перечисленные типы стабилизаторов являются широкодиапазонными, то есть они способны и понижать, и повышать напряжение.

Специальное, особо чувствительное оборудование, например, лабораторное, запитывают через инверторные стабилизаторы. Они оснащаются блоком цифровой обработки тока (это и есть инвертор) под управлением микропроцессора и способны с высокой точностью корректировать не только напряжение, но и частоту.

В большинстве случаев напряжение требуется только повышать, то есть оно отклоняется исключительно в меньшую сторону. С такой проблемой справляется более дешевый и простой вид стабилизаторов — вольтодобавочный, он же повышающий или компенсационный.

Сетевой фильтр

Его основное предназначение – сглаживание помех в электрической сети. Этот процесс производится за счет установленной в приборе электронной схеме, которая поглощает скачки и выравнивает частоту. Правда, сетевые фильтры ограничены, то есть, не все помехи они могут сгладить. И если такая вот помеха образуется в питающей сети, то защитный прибор просто отключается, тем самым отключая бытовую технику.

Чисто конструктивно сетевой фильтр – это, по сути, переноска (удлинитель) с разным количеством гнезд подключения (от одной до восьми). При этом, выбирая сетевой фильтр, необходимо учитывать, на какую нагрузку он предназначен. В соответствии с этим придется подключать к нему и определенное количество потребителей с суммарной мощностью, не превышающую мощность самого удлинителя.

В настоящее время производители предлагают сетевые фильтры с разными начинками. К примеру, со встроенной телефонной линией или с гнездом для интернета или факса. При этом и для этих видов подключения устанавливается схема сглаживания напряжения. Производители предлагают и модели, предназначение для компьютерных сетей, в которых сглаживание может производиться и целиком, и по отдельности на каждую линию. В общем, разнообразие достаточно приличное, и это радует.

Принцип работы

В схеме сглаживания используются варисторы. При скачке напряжения в высокую сторону варистор тут же увеличивает свое сопротивление. При этом большой ток преобразуется в тепловую энергию. Кстати, если напряжение будет очень большим, то есть вероятность, что варистор разорвет. Но это минимум потерь, ведь, таким образом, сохраняется сама бытовая техника.

В схеме обязательно присутствуют конденсаторы и катушки индуктивности. Именно они позволяют увеличить качество и долгосрочность эксплуатации прибора. Необходимо отметить, что фильтры, как и все защитные агрегаты, делятся по силе тока, который они через себя пропускают. Так вот есть специальные LC-модели, которые устанавливаются в сеть, где используются электродвигатели или сварочные аппараты. Ведь известно, что два этих вида оборудования сами являются источниками скачков напряжения.

И последнее. Огромное разнообразие моделей на рынке – это сложность выбора. Специалисты говорят о том, что под видом фильтров часто на полках магазинов лежат обычные удлинители, которые очень похожи на них. Правда, в этих приборах нет ни схем сглаживания, ни защитных блоков. Поэтому будьте бдительны.

Как выбрать сетевой фильтр для ПК и других устройств?

Все мы прекрасно понимаем, что при больших перепадах напряжения техника может не выдержать и выйти из строя. Во избежание этого используют сетевые фильтры. Я напишу о том, как выбрать сетевой фильтр для домашнего использования.

Сетевые фильтры лучше использовать в любом доме, так как, почти в каждом есть множество электроприборов. Они могут сгореть при перепадах напряжения, которые человек не всегда способен заметить.

[aesop_image imgwidth=»500px» img=»http://computerinfo.ru/wp-content/uploads/2016/07/setevie_filtri.jpg» align=»center» lightbox=»on» captionposition=»center»]

Зачем нужны сетевые фильтры?

Они предназначены для защиты от некоторых видов помех, например, всплесков напряжения, то есть, это значит, что на определенном отрезке времени происходит изменение оптимального напряжения. Такое может произойти из-за подключения к сети множеств мощных приборов. Внимательно следите за тем, что вы подключаете, и что может произойти.

Сетевые фильтры способны защитить технику от ударов молнии или от неполадок с заземлением. Присутствует защита от помех, которые могут вызывать другие приборы, находящиеся близко друг к другу.

Что сетевые фильтры могут защитить?

Я бы применял к любому оборудованию, то есть, это и компьютеры, ноутбуки, другая техника типа холодильников телевизоров и прочего. Можно еще применять для игровых консолей.

Виды сетевых фильтров

Хоть по внешнему виду эти устройства не отличаются они имеют ряд характеристик с различными уровнями защиты, которое может подразумевать даже отключения оборудования для его же спасения.

Вот, например, фильтры вида Essential. Самые простые и недорогие устройства. К ним можно подключать дешевую или старую технику.

Устройства вида Home/ Office уже более совершенные, так как, обладают повышенной защитой. Их без проблем можно использовать в домашних условиях.

Наконец тип Performance, уже более дорогие, но и более защищенные фильтры, к ним подключают дорогое оборудование, которые очень чувствительно к малейшим помехам в сети.

Есть более дорогие сетевые фильтры, которые имеют более высокие показатели защиты. Если обычный фильтр может поглотить примерно 960 Дж, а вот дорогостоящая модель 2500 Дж. Понятное дело, что чем дороже фильтр, тем лучше он защитит.

Стоит отметить, что такие фильтры предусмотрены, если в доме розетка имеет заземление. В старинных домах такого нет, из-за чего защита уже меньше. В любом случае технику нужно подключать к сетевому фильтру, желательно хорошему.

Фильтр – предохранитель?

Сетевой фильтр очень шустрый, потому что он сработает до того, как грозовой разряд попадет в дом. Схемы, расположенные внутри фильтра, быстро анализируют, что и как делать – рассеять или поглотить избыточную энергию. Как я писал выше, более дорогой фильтр отключит оборудование, чтобы электрический импульс или помехи не испортили его.

В некоторых фильтрах есть разъединитель, который в случае сильных помех просто отключает фильтр, для продолжения работы его нужно снова включить. Похоже на принцип пробки на счетчике или в электрощитке.

Дешевые фильтры похожи на простой предохранитель, если помехи достигли его, то сетевой фильтр уже не пригоден к использованию, но зато оно не плохо защищает подключенные к нему приборы.

На сетевые фильтры также есть и гарантия. Простые модели могут отработать 3 года, а более профессиональные до 5 лет, а может быть больше. Если устройство сломалось, то изготовитель должен починить его по гарантии.

Как выбирать сетевой фильтр, на что обратить внимание?

При выборе сетевого фильтра нужно выделить несколько характеристик

Для начала следует обратить внимание на провод. Устройство должно иметь крепление, что нормально прокладывать шнур. Это нужно, чтобы избежать кучи разбросанных повсюду проводов

Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно

Это нужно, чтобы избежать кучи разбросанных повсюду проводов. Существуют модели, у которых провод проворачивается на 180 градусов, что позволяет располагать его, как душе угодно.

У шнура есть длины, например, 3 метра поэтому их применяют в качестве удлинителя. Некоторые модели обладают возможностью прикрепления к стене.

У сетевых фильтров может быть разное расстояние между розетками поэтому выбирайте в зависимости от того, какие устройства будете подключать.

Нужно еще обратить внимание на количество розеток, что очень важно, если вы подключаете мало или много приборов. Было бы не плохо, если бы фильтр обладал специальными шторками, которые защитят детей от лишних прикосновений
