Лодки из фанеры: самостоятельный монтаж, виды, и нюансы конструкций

Конструктивные чертежи корпуса катера «Морж»

Конструктивные чертежи корпуса катера «Морж». Продольный разрез и планыувеличить, 2497х1948, 600 КБ

Переборки между каютами и кокпитом предлагается сделать с двойной фанерной зашивкой: при такой конструкции достигается и хорошая звуковая изоляция, и нужная прочность, и неплохой внешний вид переборок (особенно если применить декоративную фанеру). Той же фанерой надо будет зашить шпации в каютах, используя в качестве обрешетника для крепления листов привальный брус и бортовые стрингера.

К достоинствам конструкции с большим числом продольных связей можно отнести то, что тонкая обшивка оказывается разделенной на прямоугольные участки — панели сравнительно небольших размеров (на катере «Морж», например, панели обшивки днища имеют размер не более 925X300 мм). Следовательно, в случае касания днищем какого-либо препятствия, скажем, бревна-топляка или камня, силу удара почти всегда воспримет жесткий стрингер или шпангоут, дело закончится трещиной в обшивке, а не сквозной пробоиной, более вероятной при значительной ширине панелей (ясно, что в походных условиях ремонт пробоины будет сложнее).

Собирать корпус лучше всего на стапеле вверх килем из заранее собранных узлов переборок, шпангоутов, транца и форштевня. Технология работ подробно описана в ранее опубликованных статьях (помощь в подборе материала может оказать книга Ю. Казарова и Н. Соколовой «Путешествие по «Катерам и яхтам», Л., «Судостроение», 1978, в которой есть специальный указатель публикаций, посвященных вопросам постройки корпуса), а также в хорошо известной любителям-судостроителям книге «15 проектов судов для любительской постройки».

У недостаточно опытных судостроителей могут возникнуть трудности при изготовлении гнутоклееного форштевня и обшивке фанерой носовой части днища катера. При раскрое листов днища советуем начинать с заготовки носового листа. Укладывая лист на набор, надо ориентировать его по направлению волокон наружных слоев фанеры таким образом, чтобы лист легко изгибался и плотно прилегал по всей ширине кромок всех деталей набора. В крайнем случае, можно немного подстрогать кромку флортимберса или, наоборот, наклеить на нее дополнительную рейку, чтобы избавиться от зазора.

После кантовки корпуса на нем уже будет основа в виде переборок на шп. 3 и 5 для формирования рубки. Вырезав пазы для карленгсов и поставив их на место, можно настелить палубу из фанеры толщиной 6 мм, а затем поставить на кромки выреза под рубку и кокпит бруски наружного карленгса, к которому крепятся комингсы рубки вместе с шельфами — опорными рейками для бимсов ее крыши.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

• чертежные принадлежности:
• карандаши;
• резинки;
• лекала;
• длинные металлические линейки и большие треугольники;
• рейсшина;
• картон и чертежная бумага;
• клей для бумаги;
• калькулятор;

В процессе постройки будут нужны:

• электрический лобзик;
• молоток;
• топор;
• струбцины (и скорее всего, очень много – как минимум 10 штук);
• кисти, шпатель металлический, шпатели резиновые;
• шуруповерт;
• рубанки ручные или электрорубанок;
• отвертки;
• стамески;
• степлер;
• пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

• фанера стандартных размеров 1,5м *1,5м;
• доски – сосновые, дубовые:
• ткань для оклейки корпуса;
• шпаклевка для заделывания трещин и стыков листов;
• специальный водонепроницаемый клей;
• олифа натуральная или водоотталкивающая пропитка для дерева;
• краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
• гвозди, шурупы, саморезы;
• металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

1. общая длинна корпуса от носа до транца 4.5 метра;
2. ширина поверху в самом широком месте корпуса – 1,05 метра;
3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

• пила по дереву (дисковая или сабельная);
• электролобзик с набором полотен;
• шлифовальная машинка с насадками для обработки фанеры;
• дрель и сверла разного диаметра;
• шуруповерт;
• струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

• ручной инструмент – молотки, пассатижи, стамески и т.д.
• измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

1. На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
2. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
3. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

1. Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
2. Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
3. После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Конструкция корпуса стального катера

Рис. 2. Эскиз вспомогательной наковальни.

Корпус выполнен из стали марки Ст.3сп г/к. Толщина обшивки днища — 2,5 мм, борта — 2,0 мм. Корпус разделен водонепроницаемыми переборками на три отсека: носовой, обитаемый и моторный, состоящий из трех частей. В средней расположен двигатель, справа и слева от него — топливные баки емкостью по 105 л. Такой запас топлива обеспечивает дальность плавания при крейсерской скорости до 400 км, а в водоизмещающем режиме — до 600 км.

Шпангоуты изготовлялись из стальной полосы регистровой марки РСД 32 толщиной 4 мм. Более тонкий металл при изгибе будет сильно деформироваться и коробиться при сварке. Листы обшивки притягивались шпильками, что потребовало довольно прочного корпусного набора.

Шпангоуты, для изготовления которых использовалась наковальня (рис. 2), сначала обваривали на разметочном листе, затем правили и приваривали пояски 2х20 мм (рис. 3). На стапеле шпангоутные рамы устанавливали в положение «вверх килем» и закрепляли как по килю, так и по бортам.

После того как шпангоуты были набраны и выставлены, приваривали брызгоотбойник (рис. 4). Его внутреннюю кромку от шпангоута к шпангоуту лучше проводить по прямой линии, а после подгонки днищевых листов излишки зачистить. Подгонку днищевых листов целесообразно начинать с кормы (рис. 5). Листы не требуют предварительного изгиба.

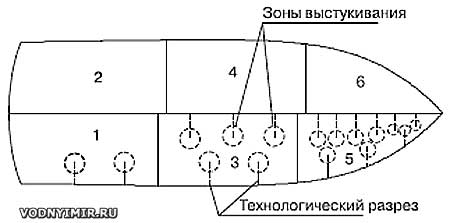

Рис. 5. Схема размещения технологических разрезов.

Для сборки обшивки применялись два вспомогательных уголка 40х40 и пять-шесть шпилек диаметром 10-12 мм (рис. 6). С помощью этого приспособления листы притягивались к набору и подгонялись их кромки. Шпильки приваривались к листу и вытягивались через уголок. Таким образом обшивка прижималась к шпангоутам, а в местах образования бухтин делались технологические разрезы (рис. 7). При подгонке листов 1, 2, 3 и 4 особых сложностей не возникало. Трудности может вызвать подгонка носовых листов 5 и 6. Делать это можно двумя способами:

— разделив носовой лист на три равносужающихся пояса;

— изготовив шаблон из древесноволокнистой плиты (ДВП) и разметив на нем технологические прорезы, которые затем надо перенести на металл.

После предварительной подгонки листы обшивки днища сваривали сплошным швом в направлении к брызгоотбойнику.

На деформированных после сварки участках вблизи брызгоотбойника делали технологические разрезы. Подогнанные листы бортовой обшивки сваривались с брызгоотбойником сплошным швом с обеих сторон (рис. 8). Затем устанавливались и приваривались сплошным швом к 3-му и 8-му шпангоутам водонепроницаемые переборки, а далее — фундамент двигателя. Его также приваривали к днищу сплошным швом, а уже к нему крепились две продольные непроницаемые переборки, которые и разделяют машинное отделение на отсеки для размещения топливных баков.

Палуба была изготовлена из листа толщиной 2,5 мм и приварена к борту снаружи сплошным швом. В ходе работ применялись судостроительные электроды марки LB52U. Диаметр электродов для сварки листов обшивки — 2,6 мм, для приварки обшивки к набору — 3,2 мм.

Отметим, что не следует бояться наличия у обшивки корпуса сферических участков. Сферичность формы придается листам с помощью технологических разрезов и простукивания.

Стальной корпус катера при правильном уходе выдерживает 15-20-летнюю эксплуатацию, после чего обычно бывает нужно заменить днище. Подобный ремонт выполнить несложно.

Преимущества деревянных лодок

Лодки из дерева обладают такими преимуществами:

• изготовление из экологически чистых материалов (чаще из бревен хвойных пород);
• легкий вес;
• прочность и надежность на плаву;
• маневренность;
• плавучесть;
• бесшумность;
• возможность установки подвесного или стационарного мотора, паруса, использование с веслами;
• долгий срок службы при правильном хранении;
• невысокая стоимость по сравнению с другими устройствами.

Существует 2 разновидности деревянных плавсредств:

• косные, или килевые;
• плоскодонные.

Плоскодонки пользуются большим спросом среди поклонников рыбалки. Они удобны и комфортны, снасти и принадлежности располагаются возле рыбака. Лодки обладают высокой устойчивостью и безопасностью, свободно разворачиваются на водоеме и не опрокидываются.

Косные лодки с килевым днищем имеют лучшую проходимость в сложных местах, отличаются быстроходностью и практичностью. Чтобы не зачерпнуть воду через борт, необходимо научиться правильно распределять центр тяжести.

Купить или сделать своими руками

На отечественном рынке деревянные лодки встречаются редко. Чаще их изготавливают мастера на заказ. Работа выполняется в течение 4−5 дней, иногда быстрее. Стоимость транспортного средства будет определяться в зависимости от того, лодку какой длины и ширины вы хотите видеть: ее можно сделать одно- или многоместной. Перед заказом судна ручной работы получают информацию об исполнителе, смотрят предыдущие изделия, общаются с другими клиентами.

Если процесс изготовления деревянных лодок осуществляется своими силами, существует возможность снизить финансовые затраты. Кроме этого, от проделанной работы можно получить большое удовольствие.

Конструкция мотолодки «Сом»

увеличить1 — внутренняя зашивка комингса и рецесса, δ=6; 2 — облицовочная рейка, 15×25, дуб; 3 — рейка 25×25; 4 — рейка 25х30 крепления сиденья рулевого; 5 — оргстекло, δ=5~6; 6 — брештук δ=20, сосна; 7 — форштевень, δ=24; 8 — бимс 16х60; 9 — опорная рейка 25х30; 10 — рейка 16х32; 11 — настил койки, δ=4~6; 12 — флор 20х135; 13 — днищевой стрингер, 20х25; 14 — настил подмоторной ниши; 15 — рейка 16х55; 16 — кница, δ=6; 17 — рейка 16х32; 18 — бимс 16х55, склеить из девяти реек 16х6; 19 — стойка-наличник двери, 16×55; 20 — обвязка транца 32х32; 21 — транец, δ=8~12; 22 — кница транца, δ=6; 23 — подмоторная доска, 160х32; 24 — рейка 25х25; 25 — буртик 25х25, дуб; 26 — рейка 20х25; 27 — переборка рундука, δ=4~6; 28 — комингс рубки, δ=6; 29 — лист обшивки борта; 30 — лист обшивки днища; 31 — ребро зашивки, 16х75.увеличить

Для обшивки желательно приобрести пятислойную (авиационную) водостойкую фанеру толщиной 6 мм. Потребуется 14-15 ее листов стандартных размеров 1525×1525 мм.

Работа начинается с соединения всех заготовок листов до нужной длины. Лучший способ — склеивать лист с помощью эпоксидного клея (либо на другом водостойком клее) «на ус»; необходимые рекомендации можно найти в книге «15 проектов судов для любительской постройки» или, например, в статье о постройке виндсерфера «Летучая рыба», опубликованной в «КиЯ» №82. Затем на внутренней стороне каждого листа наносят прямые взаимно перпендикулярные линии для разметки контуров согласно приводимым эскизам; эти линии будут необходимы также и для контроля при последующей сборке корпуса. Плавные кривые кромок можно прочертить по намеченным точкам при помощи тонкой гибкой рейки длиной не менее 3 м.

Листы обрезают по кромкам ножовкой с мелким зубом и прострагивают рубанком таким образом, чтобы при сшивке кромки стыковались по возможности с минимальным зазором; плоскости торцов фанеры приходится срезать «на угол» (как говорят судостроители — снимать с кромок малку).

Из остатков листов фанеры вырезают детали транца, переборки и шпангоутной рамки. При сборке корпуса эти узлы играют роль поперечных лекал.

Сборка начинается с соединения пары днищевых листов обшивки по килевому пазу. Отступая от кромки киля на 6 мм, на обоих листах проводят линию, которая будет служить центровой для сверления отверстий под проволочные скрепки. Сначала кромки соединяемых листов скрепляются через 75 мм. В носовой оконечности, где сопрягаемые кромки образуют линию форштевня, шаг между скрепками лучше уменьшить. В одной из соединяемых кромок отверстия могут быть просверлены сразу по всей длине, а в кромке второго листа отверстия лучше сверлить по месту — последовательно, участками длиной по 500-600 мм, иначе при изгибе кромок по кривой линии расстояния между отверстиями могут получиться рассогласованными.

Скрепки делаются из медной проволоки диаметром около 2 мм; нарезав кусочки проволоки длиной около 40 мм и изогнув их в виде глубоких скобок, скрепки вставляют с внутренней стороны обшивки в отверстия и снаружи скручивают концы плоскогубцами. На первых порах нет необходимости пытаться сблизить кромки соединяемых листов слишком плотно — это надо будет сделать непосредственно перед оклейкой пазов стеклопластиком.
