Что такое угломер и как пользоваться устройством с нониусом

Как пользоваться угломером – примерный принцип действий

Чем более автоматизированный прибор, тем меньше нам нужно совершать работы. Например, угломер электронный требует лишь зафиксировать линейки в нужном положении и выдает результат на дисплей. Оптика уже потребует установки инструмента на ровную поверхность, чтобы избежать колебаний относительно горизонта. А механика потребует еще и минимального понимания самого устройства, чтобы найти способ правильно снять показания. Поэтому разберем самые капризные случаи, которые нас могут ожидать.

Нониусный прибор

На искомый угол на плоскости прикладывается прибор, его линейка и корпус должны совпасть со сторонами угла. Теперь считаем градусы по основной шкале, пока не достигнем уровня нуля на нониусе, так находят градусы. Теперь двигаемся по шкале нониуса, пока не найдем деление, которое совпадает с делением основной шкалы, как бы продлевая его в одну прямую. Так определяются минуты. В зависимости от точности прибора значения шкал могут отличаться, изучайте паспорт своего инструмента.

Оптический прибор

Подвижную линейку следует перемещать так, чтобы она и ее неподвижная партнерша образовали искомый угол. Затем фиксируется зажимное кольцо. Теперь следует вспомнить, что диск и лупа данного механизма зависимы в своем положении от подвижной линейки, значит, они и составляют своеобразный индикатор искомого значения. Через лупу можно наблюдать разметку на диске, которую соотносят с отметкой на пластине, и вычисляют показания прибора.

Современное и популярное интернет казино с лучшими игровыми автоматами — Bronze Casino

При изготовлении деталей вручную или с применением различного оборудования всегда стоит вопрос о постоянном контроле за линейными, диаметральными и угловыми размерами. Если с измерением первых и вторых размеров особых вопросов не возникает, то с замерами углов несколько сложнее. Для их проведения применяют угломерный
инструмент и для работы с ним необходим определенный навык.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

1. Путем сравнения с эталонными образцами.
2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

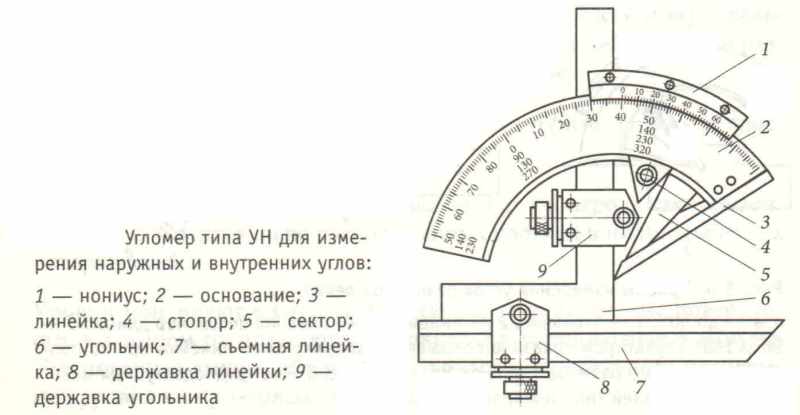

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

https://youtube.com/watch?v=OmQBd8c7AjE

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Сферы применения

В продаже можно встретить широкий ассортимент самых разных видов этого измерительного инструмента в зависимости от сферы его применения. Именно назначение уклономеров ложится в основу их классификации. Так, современные модели инструмента включают следующие разновидности прибора.

Строительные. Угломеры данной категории применяются для проведения монтажных и разного рода разметочных работ. Строительный прибор считается наиболее востребованным, он необходим для контроля наклона стен фундамента, а также некоторых иных конструкций. Подобные устройства, как правило, весьма габаритны — размер каждого элемента не меньше полуметра. Строительный прибор часто используют при составлении схем, проектировании зданий и сооружений.

Как сделать малку самостоятельно

Малка представляет собой настолько простой инструмент, что его можно изготовить из подручных материалов своими руками. Для изготовления малки в домашних условиях из материалов понадобятся следующие детали:

1. Брусок из качественной древесины. Брусок можно разделить на две части или же сделать в нем паз размером в 2 мм до середины отрезка древесины. Кстати, размер древесины может быть различным, но лучше сделать его до 30 см. Первая часть инструмента – это неподвижная колодка
2. В качестве подвижной части лучше взять старую линейку, в которой следует проделать паз. Длина этого паза должна быть равна половине размера самой линейки. Вместо линейки можно использовать тонкую досточку до 2-3 мм
3. Для соединения этих двух частей понадобится воспользоваться болтиком и «барашком». Предварительно просверливается отверстие в колодке

Важно обратить внимание! Для соединения подвижной и неподвижной части инструмента необходимо использовать болт с ограничителем от проворачивания. Все достаточно легко и просто, а внешний вид и качество конечного инструмента больше зависит от мастерства человека. Полученная самодельная малка будет незаменимым помощником в домашнем обиходе

Полученная самодельная малка будет незаменимым помощником в домашнем обиходе

Полученная самодельная малка будет незаменимым помощником в домашнем обиходе.

Все достаточно легко и просто, а внешний вид и качество конечного инструмента больше зависит от мастерства человека. Полученная самодельная малка будет незаменимым помощником в домашнем обиходе.

Механический угломер и особенности его применения

Угломер механического типа классифицируется на три типа — простые, с транспортиром и с нониусом. Простейший угломер механического типа (малка) предназначен для шаблонного измерения угла. Что это означает? С его помощью нельзя узнать величину угла в градусах, так как он не имеет встроенного транспортира. Измеренный угол переносится на шаблон, после чего используется для изготовления подобных деталей. Как уже упоминалось, прибор не является высокоточным, но его достаточно для выполнения плотницких работ. Применяется также такой инструмент в строительстве, например при монтаже откосов.

Теперь рассмотрим модель угломера с транспортиром (его называют квадрантом), который позволяет узнать градусы измеряемого угла с незначительной погрешностью. Такой инструмент изготавливается из стали или пластика, и состоит из двух прилегающих оснований в виде реек, а также транспортира и указательной планки.

Пользоваться угломером квадрантом достаточно просто, а его погрешность в 1-2 градуса позволяет применять его в строительстве, например, при перекрытии крыш. Измеритель позволяет измерять углы от 1 до 180 градусов.

Как пользоваться механическим угломером с нониусом, знают далеко не многие мастера. Нониусная шкала прибора нужна для того, чтобы получить высокую точность измерений. Прибор с нониусом еще называют универсальным, так как применять его можно в разных сферах.

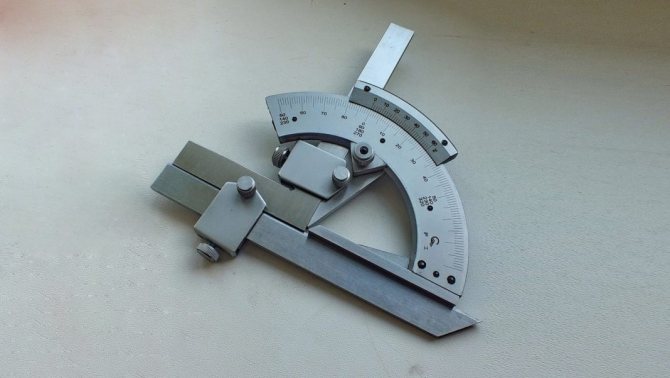

Угломер универсальный с нониусом конструкция

Класс точности механического прибора очень высокий, и если сравнить показания механического и электронного, то первый вариант покажет более точные результаты несмотря на свой возраст.

Это интересно! Если необходимо измерить точный угол двух перпендикулярных плоскостей, то рекомендуется воспользоваться угломером с нониусной шкалой.

https://youtube.com/watch?v=4pFf65ZhVIA%3F

Пользоваться инструментом достаточно просто. Для этого прибор имеет две шкалы — в градусах (транспортир) и нониусная. Цена деления нониуса составляет 2 градуса. С его помощью можно осуществлять измерения до 320 градусов. Принцип измерения заключается в том, что целое число в градусах считывается по шкале транспортира, а доли по нониусу.

Для этого нужно найти точно совпадающие риски двух шкал, и считать показания. Выпускаются приборы с нониусом по стандарту ГОСТ 5378-88. Более подробно о том, как пользоваться шкалой нониуса, описано в материале «Как пользоваться штангенциркулем». На видео представлена конструкция и особенности применения механического угломера с нониусом.

https://youtube.com/watch?v=fhAThz1VhTw%3F

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

• по сфере применения;
• по точности;
• по погрешности измерения;
• по принципу измерения;
• по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

1. Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
2. Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
3. Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
4. Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
5. Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
6. Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
7. Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

• внешние (маркировка УМ);
• внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

• простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
• оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.

Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Виды угломеров

Угломеры

Угломеры учебные

• угломеры строительные — предназначены для выполнения строительных, монтажных, разметочных и проектных работ. Позволяет контролировать монтаж строительных элементов и установку строительного оборудования, проводить монтаж различных конструкций, которые состоят из наклонных элементов, располагающихся друг относительно друга под определённым углом. В строительстве для разметочных и строительных работ, наряду с угломером, используют отвес и уровень (ровень, юстимер).
• угломеры плотника, столяра — предназначены для выполнения плотницких и столярных работ (могут быть с регулируемыми или фиксированными углами — угольник, треугольник, наугольник, ерунок).
• угломеры слесарные — предназначены для выполнения слесарных работ.
• угломеры топографа — предназначены для выполнения топографических работ.
• угломеры ортопедические — предназначены для измерения углов движений в суставах, для определения кривизны оси конечности, позвоночника.
• угломеры горные — приборы для измерения горизонтальных и вертикальных углов и расстояний в маркшейдерских съёмках, не требующих высокой точности.
• угломеры учебные — угломеры с фиксированными углами (треугольники, угольники, с углами 45°/45°/90° и 30°/60°/90°) и угломерные инструменты (транспортиры, для измерения углов от 0° до 180°, с точностью 1°), бывают совмещены с линейкой, используются для измерения углов, для рисования многоугольников и для различных расчётов. Угломеры учебные бывают двух типов, большие — для классной доски и небольшие — для расчётов и рисования учащимися в тетрадях и альбомах.
• угломеры инженерные (конструкторские) — высокоточные измерительные инструменты, которые используется для измерения углов (наружных и внутренних) конструкций и поверхностей, деталей, механизмов, зданий и сооружений, методом непосредственного контакта и/или удалённых объектов на недоступное расстояние (теодолитом).
• угломеры астрономические — высокоточные измерительные инструменты, которые используется для измерения углов между поверхностью (горизонтом) Земли и удалённым объектом (например, солнцем) или между удалёнными объектами (например, звёздами), методом оптического измерения. Для этого могут использоваться телескопы, оснащённые угломерами.
• угломеры мореходные (навигационные) — предназначены для определения географической широты (по таблицам, по измеренному углу светила) при дальних морских путешествиях. Для этого используются угломерные приборы, с использованием оптического метода измерения угла — секстанты, принцип работы этого прибора основан на том, что угол светила (солнца, луны, звёзд) над горизонтом в определённый день и время зависит ещё и от географической широты, на которой находится наблюдатель. Аналогичным угломером можно пользоваться даже на самолётах, для определения географической широты местонахождения самолёта.
• угломеры артиллерийские — предназначены для установки артиллерийского орудия под необходимым углом.

По типу устройства угломеры бывают механические (простые и нониусные), фиксированных углов, оптические, маятниковые, электронные (цифровые) и лазерные (ротационные). Существуют также комбинированные электронные угломеры, с электронным уровнем и угломеры электронные с лазерным уровнем.

Угломеры отличаются по типу устройства, размерам и погрешностям. Важным параметром угломера являются пределы допускаемой погрешности при проведении измерений. Погрешность прибора зависит от назначения угломерного прибора и является специфицированным параметром.

Как пользоваться малкой – пошаговая схема

Шаг 1: Подготовка стен и оконного проема

Все стены помещения, в котором вы планируете сделать откосы, должны быть полностью оштукатурены. Как правило, на оконных проемах штукатурка заканчивается. Сами откосы должны быть подготовлены, очищены от пыли и обработаны грунтом. Также, если окно было установлено с помощью монтажной пены, выступающие излишки необходимо предварительно удалить при помощи ножа.

Шаг 2: Выбираем “угол рассвета”

Теперь нам нужно, прежде всего, определиться с углом, под которым будет проводиться штукатурка на откосах. Для этого колодку малки устанавливаем по краю оконной рамы и движением пера определяем угол по краю оконного проема со стороны стены. Фиксируем полученный результат на малке и проверяем соответствие по периметру оконного проема. Если при проверке выбранный угол не совпадает с выбранным значением, необходимо подрубить штукатурку со стороны стены или изменить угол на малке.

Шаг 3: Выравниваем угол откоса

Обычно на оконном проеме штукатурка заканчивается в хаотичном порядке, ровные углы выводят во время работы с откосами. Для того чтобы сделать идеальные углы откосов, нужно просто установить рейку на стену по краю откосов по периметру окна. Для этого малкой определяем, где будет находиться край рейки, и крепим ее саморезами или обычными гвоздями к стене. Не забываем строительным уровнем проверять рейку по вертикали, она должна стоять строго по уровню.

Шаг 4: Наносим раствор, задаем угол

Когда рейки установлены на углы откосов, приступаем к нанесению штукатурной смеси. Для этого мастерком под углом нанесите раствор на откос, желательно с небольшим излишком. После малкой следует удалить излишки штукатурной смеси и предать откосу направление угла. В этом случае установите колодку на оконную раму, точно так же, как мы поступали во время замеров, и проведите колодкой по раме снизу вверх. При этом перо удалит излишки и выровняет рабочую поверхность. Если после проделанных работ на откосе остаются ямы, добавьте раствора и снова снимите излишки малкой.

Шаг 5: Чистовая отделка

Обычно при устройстве откосов слой штукатурки может достигать 5 мм и более. В этом случае не спешите сразу выровнять откос в ноль, от своей тяжести раствор может попросту отвалиться или “поплыть”. В этом случае ему лучше отстояться в течение суток. На следующий день, когда раствор застыл, нужно с помощью штукатурной терки заделать смесью все изъяны в виде углублений и перетереть поверхность в ноль.Благодаря такому способу ваши откосы будут достаточно ровные и эстетичные, плюс ко всему, данный метод не предусматривает дополнительную установку маяков. Применяя такой подход на практике, вы сможете сделать откосы во всем доме с одинаковым “углом рассвета”.

Малка известна столярам уже не один век. С помощью этого простого ручного инструмента с высокой точностью можно разметить углы на заготовках. О том, как это делают профессионалы, рассказано в статье.

СОЕДИНЕНИЙ «НА УС»

Если крышка стола и углы шкафчика выполнены точно под углом 90°, украсить их декоративными планками легко. Надо только запилить концы планок под углом 45°, например, с помощью стусла. Но так бывает не всегда. Именно в таких случаях малкой можно скопировать любой угол, перенести его на лист бумаги и несколькими простыми приёмами разметить детали для стыковки «на ус».

Сначала надо скопировать угол и разделить его пополам, то есть провести биссектрису. Для этого отпускают на малке барашковую гайку, прижимают колодку к одной стороне угла, а линейку – к другой и затягивают гайку. Аналогично можно выставить малку и по внутреннему углу.

Теперь, совместив край листа бумаги с ровной кромкой технологической плиты, переносят угол с малки на бумагу (линию можно провести с любой стороны линейки). Затем с помощью циркуля делят угол пополам.

Край листа совмещён с кромкой

технологической плиты

Биссектриса проходит через точку пересечения двух дуг

4 Ставят иглу циркуля в

I вершину (точка «В») размеченного угла и, проведя дугу радиусом 70-120 мм, делают засечки (точки «С» и «А») на обеих его сторонах. Для большей точности грифель следует остро заточить.

2 Не меняя раствор циркуля, ставят его иглу в точку «С» и поводят вторую дугу.

3 Переставив иглу циркуля в точку «А», проводят третью дугу. Через точку «D» (пересечения дуг) и точку «В» проводят прямую, которая и будет биссектрисой.

Малка удобный столярный инструмент. Малка служит для измерения, перемещения любых углов.

Ей удобно пользоваться при укладке ламината, паркета, частично плитки и т. д. Малка состоит из двух элементов, соединённых между собой болтом с гайкой. Болт с гайкой немного натягиваются, чтобы малка складывалась и раскладывалась оставаясь в нужном положении.

История появления

Угломер придумали много столетий тому назад. Специалисты утверждают, что этим приспособлением впервые начали пользоваться в Вавилоне и Египте. Потому что строительство огромных и невероятно красивых построек совершенно невозможно без использования угломерного приспособления.

За долгий период существования его конструкция не претерпела существенных изменений. Современные устройства обладают практически таким же внешним видом. Отличие от древних приспособлений заключается лишь в материале, из которого они сделаны. Конечно, область использования у современного инструмента гораздо обширнее.

Делаем откосы без проблем

Чаще всего малка-угломер применяется при устройстве оконных и дверных откосов. При помощи этого инструмента можно добиться не только ровных углов, но и правильно оштукатурить поверхность.

Важно, чтобы углы имели правильный угол рассвета и были симметричны относительно друг друга. Добиться этого на глаз практически невозможно: разница между откосами сразу же бросается в глаза

Как получить ровные углы откосов? В первую очередь для работы необходимо подготовить стены. Для этого их оштукатуривают, убирая все видимые неровности. Участки будущих откосов очищают от грязи и пыли и грунтуют. Если на окне имеются следы монтажной пены, её выступающие части срезают.

Затем следует выбрать правильный угол рассвета. Для этого необходимо решить, с каким наклоном будет накладываться штукатурка. Это можно сделать, используя малку-угломер. Его колодку необходимо разместить на краю рамы окна. Угол определяется при помощи пера; это делается со стороны стен. После этого результат фиксируется, и остальные углы проверяются малкой. При несовпадении, выбирается другой показатель на приборе, либо подбивается лишняя штукатурка.

Для того чтобы откосы стали одинаковыми, их углы нужно выравнивать. Штукатуры обычно не выравнивают штукатурку возле окон, и она выглядит оборванной. Перед началом работ необходимо выровнять эти углы. Для этого на стену можно установить рейку, поставленную по уровню. Затем задаётся нужный угол и наносится раствор уже под этим углом.

Перед тем как на откосы будет наноситься штукатурка, необходимо закрепить на стенах рейки. Это можно сделать при помощи гвоздей или саморезов в зависимости от того, из какого материала изготовлены стены. После того как рейки будут сняты, образовавшиеся от креплений отверстия можно будет зашпаклевать.

На откос смесь нужно наносить с излишком. Для того чтобы штукатурка не отваливалась и ложилась ровно, её наносят под углом; действовать нужно от центра к углу. Малка-угломер потребуется для того, чтобы убрать из откосов лишнюю штукатурку. При помощи этого же инструмента углу придают нужное направление: для этого колодку нужно переместить на раму окна. По раме нужно провести колодкой, направляя её сверху вниз. При помощи пера малка-угломер выравнивает поверхность и удаляет с неё лишнюю штукатурку. Иногда в процессе работы появляются ямки. Избавиться от них несложно: достаточно положить на углубление больше смеси. Лишнее количество также можно убрать малкой.

Завершающий этап вывода откосов – это чистовая отделка. Для откосов нормальная толщина слоя штукатурки составляет 5 мм. Если работал неопытный мастер, слой может быть значительно толще. В этой ситуации обычно хочется сразу выровнить откос, но спешить с этим не стоит, так как раствор штукатурки имеет большую массу и при неаккуратном воздействии отваливается . Для того чтобы не пришлось делать всю работу заново и исправлять допущенные ошибки, лучше дать штукатурке возможность немного схватиться в том виде, который уже есть.

Ждать следует примерно сутки. После того как штукатурка встанет, нужно будет использовать специальную тёрку для зачистки. Этот инструмент позволит убрать все крошки и углубления, которые появились на откосах во время работы с ними

При желании поверхность можно сделать идеально ровной, однако работать нужно с осторожностью: некоторые мастера снимают слишком большой слой штукатурки и делают глубокие впадины, которые приходится заделывать заново

Метод ручного ошкуривания достаточно пыльный, поэтому лучше использовать защитную повязку. Пользуясь этим методом, мастеру не придётся прибегать к использованию дополнительных инструментов или материалов, а углы рассвета получатся одинаковыми.

Часто в столярном деле возникает необходимость измерения отличных от 90 градусов углов. Такая потребность возникает также и в строительстве, для чего и был изобретен такой простой инструмент, который называется малка. В строительстве этот инструмент применяется преимущественно при установке подоконников, но не каждый мастер знает, как пользоваться малкой. Угломер также будет незаменимым инструментом для тех исключительных случаев, когда необходимо выровнять плинтуса на полу или потолке.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

1. Путем сравнения с эталонными образцами.
2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.
