Миллиомметр с жк-индикатором на arduino своими руками

Содержание:

Приставка милиомметр
Таблицы погрешностей
- Сопротивление
Как пользоваться?
Вопросы и ответы
Программная реализация
Вопросы и ответы
Классификация и принцип действия
Технические параметры
Таблицы погрешностей
- Сопротивление
Дополнительная комплектация
Какие есть приборы для измерения электрического сопротивления
Как пользоваться мегаомметром

Приставка милиомметр

Схема приставки для измерения малых сопротивлений

Эта простая схема из одного зарубежного сайта, предназначается для измерения низких значений сопротивления — от 0,001 до 1.999 ом. «Прямой Индикация Сопротивления, Ом». Вы должны использовать отдельный аккумулятор для её питания. Напряжение питания стабилизировано микросхемой LM317LZ. Рекомендуем именно малогабаритную LM317LZ, а не LM317. Но вы можете также использовать и LM317, если хотите. Подстроечный резистор должен быть настроен точно на ток 100 мА, чтобы получить высокую точность измерения сопротивления.

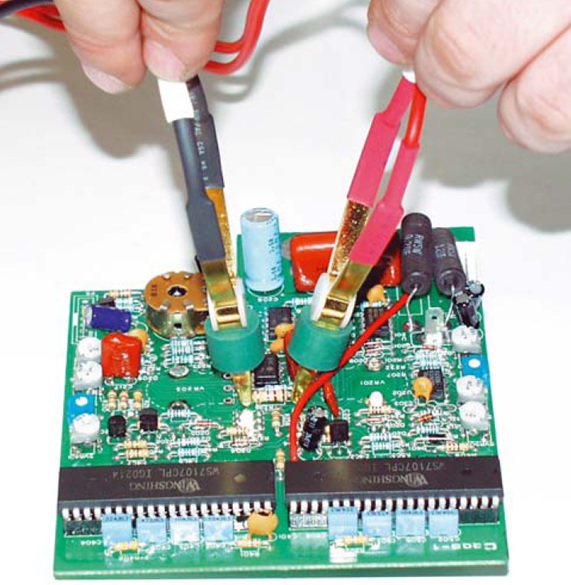

Плата печатная приставки для измерения малых сопротивлений

При измерении старайтесь максимально уменьшить длину проводов, так как каждый сантиметр будет давать дополнительное сопротивление.

На дисплей цифрового вольтметра (обычного мультиметра D830) будет выведено значение в Омах, от 0,001 до 1.999 Ом. Для испытаний прибора померяйте несколько параллельно соединённых одноомных резистора.

Таблицы погрешностей

Серийный номер:
Примечание:

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мОм	0.1 мОм	±(1%+4 е.м.р.)	±2.399 мОм	мОм
2000 мОм	1 мОм	±(1%+2 е.м.р.)	±21.99 мОм	мОм
20 Ом	10 мОм	±(1%+2 е.м.р.)	±0.2199 Ом	Ом
200 Ом	100 мОм	±(1%+2 е.м.р.)	±2.199 Ом	Ом
2000 Ом	1 Ом	±(1%+2 е.м.р.)	±21.99 Ом	Ом

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность	Годен
200 мОм	0.1 мОм	±(1%+4 е.м.р.)	±2.399 мОм	19.4 мОм	20 мОм (10% диапазона)	20.6 мОм	ДаНет
98.6 мОм	100 мОм (50% диапазона)	101.4 мОм
177.8 мОм	180 мОм (90% диапазона)	182.2 мОм
2000 мОм	1 мОм	±(1%+2 е.м.р.)	±21.99 мОм	196 мОм	200 мОм (10% диапазона)	204 мОм	ДаНет
988 мОм	1000 мОм (50% диапазона)	1012 мОм
1780 мОм	1800 мОм (90% диапазона)	1820 мОм
20 Ом	10 мОм	±(1%+2 е.м.р.)	±0.2199 Ом	1.96 Ом	2 Ом (10% диапазона)	2.04 Ом	ДаНет
9.88 Ом	10 Ом (50% диапазона)	10.12 Ом
17.8 Ом	18 Ом (90% диапазона)	18.2 Ом
200 Ом	100 мОм	±(1%+2 е.м.р.)	±2.199 Ом	19.6 Ом	20 Ом (10% диапазона)	20.4 Ом	ДаНет
98.8 Ом	100 Ом (50% диапазона)	101.2 Ом
178 Ом	180 Ом (90% диапазона)	182 Ом
2000 Ом	1 Ом	±(1%+2 е.м.р.)	±21.99 Ом	196 Ом	200 Ом (10% диапазона)	204 Ом	ДаНет
988 Ом	1000 Ом (50% диапазона)	1012 Ом
1780 Ом	1800 Ом (90% диапазона)	1820 Ом

Подсветка ambilight для телевизора своими руками на arduino

Как пользоваться?

Умная компьютерная розетка на arduino своими руками

Измерению сопротивления резистора предшествуют две причины.

Вы не знаете цветомаркировку современных резисторов. У вас нет под рукой таблицы полосок, по которым считается сопротивление.
Резистор старый – с него стёрлись, облупились какие-либо опознавательные знаки. Он много раз перепаивался либо хранился в условиях агрессивной к краске среды.

Разомкнутые щупы – это разрыв питания цепи прибора, в который включается резистор с измеряемым сопротивлением. Если речь идёт о сопротивлении от десятков кОм и выше – касаться руками выводов резистора (и контактов щупов) нельзя. Кожа человека хоть и имеет достаточно большое сопротивление, не изолирует внутренние органы и ткани человека, содержащие электролиты (соли, кислоты), в разной мере проводящие ток. Это вносит большую погрешность в измеряемое сопротивление. Если руки смочить, то сопротивление тела человека станет ещё меньше.

Напряжение батарейки (или аккумулятора), установленной в омметре, суммируется с напряжением, падающим на измеряемом резисторе работающего устройства – по закону сложения напряжений при последовательном соединении элементов. В результате прибор «шкалит» в ту или иную сторону, и вменяемого замера вы не получите. При напряжении в десятки вольт, гасимом на замеряемом сопротивлении, стрелка может быть с силой отброшена в любой из концов шкалы. Это может сломать как саму стрелку, так и её пружину с балансиром.

Если схема устройства сложна – в ней присутствуют электронные компоненты, содержащие диоды, транзисторы и микросхемы, то необходимо выпаять резистор, годность которого проверяется. Дело в том, что полупроводники, из которых выполнены все эти элементы, при пропускании тока в одну из сторон также имеют конечное сопротивление до десятков Ом. Руководствуйтесь принципиальной схемой ремонтируемого устройства. Здесь требуются хорошие знания по физике, электро- и схемотехнике, без которых вас не допустят к ремонту электроники.

В цифровых омметрах (мультиметрах) есть схема электронной защиты и предохранитель, защищающие прибор от воздействия опасного напряжения. Повредить такой омметр можно лишь с помощью напряжения в сотни и тысячи вольт, «пробивающего» микроконтроллер прибора. После такого воздействия мультиметра восстановлению не подлежит. Обязательно отключите питание устройства, на котором оценивается состояние резистора, катушки или обмотки двигателя.

О том, как правильно пользоваться омметром, смотрите в следующем видео.

Вопросы и ответы


Как сделать простой вольтметр своими руками Для проведения точных измерений малых значений сопротивления с помощью миллиомметра АКТАКОМ АМ-6000, и избежания влияния паразитных сопротивлений или сопротивления измерительных проводов, в приборе схемотехнически реализована четырехпроводная схема На каждом поддиапазоне измерений используется свое значение тока тестирования I_s, который протекает от разъема Т₂ к разъему Т₁. Этот же ток протекает и через измеряемое сопротивление (резистор) R. Прибором измеряется напряжение V_x на разъемах П₁ и П₂, которое равно: V_x=I_s * R_x. В соответствии со значением V_x прибор автоматически рассчитывает значение неизвестного сопротивления R_x: R_x=V_x/I_s Таким образом, на измеренное значение сопротивления между разъемами П₁ и П₂ не влияет паразитное сопротивление измерительных проводов. Для измерения сопротивления резисторов необходимо подключить зажимы измерительных проводов к тестируемому сопротивлению, как показано на рис 1, а для измерения сопротивления участка цепи на плате подключить зажимы, как показано на рис 2.

Как сделать простой вольтметр своими руками

Для проведения точных измерений малых значений сопротивления с помощью миллиомметра АКТАКОМ АМ-6000, и избежания влияния паразитных сопротивлений или сопротивления измерительных проводов, в приборе схемотехнически реализована четырехпроводная схема

На каждом поддиапазоне измерений используется свое значение тока тестирования I_s, который протекает от разъема Т₂ к разъему Т₁. Этот же ток протекает и через измеряемое сопротивление (резистор) R. Прибором измеряется напряжение V_x на разъемах П₁ и П₂, которое равно:

V_x=I_s * R_x.

В соответствии со значением V_x прибор автоматически рассчитывает значение неизвестного сопротивления R_x:

R_x=V_x/I_s

Таким образом, на измеренное значение сопротивления между разъемами П₁ и П₂ не влияет паразитное сопротивление измерительных проводов.

Для измерения сопротивления резисторов необходимо подключить зажимы измерительных проводов к тестируемому сопротивлению, как показано на рис 1, а для измерения сопротивления участка цепи на плате подключить зажимы, как показано на рис 2.


Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе «Технические характеристики». Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнезда для измерения тока. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Условия эксплуатации:

Питающее напряжение, температура хранения и эксплуатации см. в разделе «Технические характеристики».
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор
- Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
- Измерение напряжения, используя гнезда для измерения тока.
- Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
- Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
- Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
- Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Программная реализация

Алгоритм работы прибора и сам код довольно сложны. Необходимо установить диапазон измерения, управляя входами ULN2003 (выходы Arduino D10, D11, D12), который вместе с режимом работы (определяется состоянием кнопок) учитывается в дальнейшем. Затем выполняется считывание АЦП для расчета сопротивления и отображение значения на индикаторе.

С целью упрощения программного кода в скетче было использовано несколько библиотек, в том числе Wire.h, LiquidCrystal_I2C и библиотека для работы с EEPROM. Библиотека Wire используется для облегчения процесса обмена данными по шине I2C между Arduino, ЖК индикатором и АЦП. Частота тактового сигнала шины I2C выбрана 400 кГц. Библиотека LiquidCrystal_I2C (не предустановленная в Arduino IDE) помогает взаимодействовать с ЖК-индикатором, а библиотека EEPROM используется для доступа к энергонезависимой памяти МК, обеспечивая хранение информации о режиме работы и диапазоне измерения.

Библиотеки Wire и EEPROM предуставновлены в среде Arduino IDE, библиотеку LiquidCrystal_I2C можно установить с помощью менеджера билиотек.

Исходный код довольно громоздкий, но снабжен подробными комментариями. Тем не менее, стоит пояснить, что работа с измерительным узлом, АЦП и индикатором в исходном коде строится на основе определений, макросов и функций. Поэтому основные функции setup() и loop() содержат очень мало строк кода. Скетч доступен для скачивания в разделе загрузок.

После компиляции скетча в Arduino IDE загрузите его в плату, и, если все правильно собрано, прибор запустится (Рисунок 8).


Рисунок 8.	Работа миллиомметра, если к измерительным щупам ничего не подключено.

Если подключить к измерительным щупам резистор с сопротивлением миллиомного диапазона, то на индикаторе вы увидете значение сопротивления (Рисунок 9).


Рисунок 9.	К измерительным щупам миллиомметра подключен тестовый резистор.

Ниже вы можете посмотреть видео о работе миллиомметра.

Вопросы и ответы

Какие материалы для данного прибора доступны на сайте АКТАКОМ?
Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:

Как измерить малые значения сопротивления с помощью миллиомметра АКТАКОМ АМ-6000?
Для проведения точных измерений малых значений сопротивления с помощью миллиомметра АКТАКОМ АМ-6000, и избежания влияния паразитных сопротивлений или сопротивления измерительных проводов, в приборе схемотехнически реализована четырехпроводная схема На каждом поддиапазоне измерений используется свое значение тока тестирования I_s, который протекает от разъема Т₂ к разъему Т₁. Этот же ток протекает и через измеряемое сопротивление (резистор) R. Прибором измеряется напряжение V_x на разъемах П₁ и П₂, которое равно: V_x=I_s * R_x. В соответствии со значением V_x прибор автоматически рассчитывает значение неизвестного сопротивления R_x: R_x=V_x/I_s Таким образом, на измеренное значение сопротивления между разъемами П₁ и П₂ не влияет паразитное сопротивление измерительных проводов. Для измерения сопротивления резисторов необходимо подключить зажимы измерительных проводов к тестируемому сопротивлению, как показано на рис 1, а для измерения сопротивления участка цепи на плате подключить зажимы, как показано на рис 2.

Как измерить малые значения сопротивления с помощью миллиомметра АКТАКОМ АМ-6000?

V_x=I_s * R_x.

В соответствии со значением V_x прибор автоматически рассчитывает значение неизвестного сопротивления R_x:

R_x=V_x/I_s

Какие условия эксплуатации предусмотрены для данного омметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе «Технические характеристики». Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнезда для измерения тока. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Какие условия эксплуатации предусмотрены для данного омметра?

Условия эксплуатации:

Питающее напряжение, температура хранения и эксплуатации см. в разделе «Технические характеристики».
Относительная влажность не более 80% при температуре 0…40 °С.
Атмосферное давление от 630 до 795 мм рт. ст.
В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц
Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
- Падение и воздействие вибрации на прибор
- Измерение емкости и сопротивления, температуры, прозвонка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
- Измерение напряжения, используя гнезда для измерения тока.
- Измерение силы постоянного и переменного тока 10 А не более 15 секунд.
- Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
- Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
- Растягивать с усилием измерительные щупы прибора.
Это может привести к повреждению прибора и частичной или полной потере его работоспособности
Неисправность предохранителя означает нарушение условий эксплуатации прибора.

Где найти методику поверки для прибора?
Методика поверки данного прибора включена в типовое РЭ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице «Прочитать руководство по эксплуатации перед покупкой» раздела «Техническая поддержка» сайта.

Где найти методику поверки для прибора?

Методика поверки данного прибора включена в типовое РЭ на прибор. При необходимости ознакомления методику поверки можно прочитать на странице «Прочитать руководство по эксплуатации перед покупкой» раздела «Техническая поддержка» сайта.

Классификация и принцип действия

Классификация

Омметр

По исполнению омметры подразделяются на щитовые, лабораторные и переносные
По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания, с помощью магнитоэлектрического микроамперметра. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель (микроамперметр с добавочным сопротивлением), источник постоянного напряжения и измеряемое сопротивление r_x включают последовательно. В этом случае сила тока I в измерителе равна: I = U/(r + r_x), где U — напряжение источника питания; r — сопротивление измерителя (сумма добавочного сопротивления и сопротивления рамки микроамперметра).

Согласно этой формуле, магнитоэлектрический омметр имеют нелинейную шкалу. Кроме того, она является обратной (нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора). Перед началом измерения сопротивления необходимо выполнить установку нуля (скорректировать величину r) специальным регулятором на передней панели при замкнутых входных клеммах прибора, для компенсации нестабильности напряжения источника питания.

Поскольку типичное значение тока полного отклонения магнитоэлектрических микроамперметров составляет 50..200 мкА, для измерения сопротивлений до нескольких мегаом достаточно напряжения питания, которое даёт встроенная батарейка. Более высокие пределы измерения (десятки — сотни мегаом) требуют использования внешнего источника постоянного напряжения порядка десятков — сотен вольт.

Для получения предела измерения в единицы килоом и сотни ом, необходимо уменьшить величину r и соответственно увеличить ток полного отклонения измерителя путём добавления шунта.

При малых значениях r_x (до нескольких ом) применяется другая схема: измеритель и r_x включают параллельно. При этом измеряется падение напряжения на измеряемом сопротивлении, которое, согласно закону Ома, прямо пропорционально сопротивлению, (при условии I=const).

ПРИМЕРЫ: М419, М372, М41070/1

Логометрические мегаомметры

Мегаомметр М1101М

Основой логометрических мегаомметров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения.

ПРИМЕРЫ: ЭС0202, М4100

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

ПРИМЕРЫ: Е6-13А, Ф4104-М1

Цифровые электронные омметры

Цифровой омметр Щ34

Микроомметр MOM600A

Цифровой омметр представляет собой измерительный мост с автоматическим уравновешиванием. Уравновешивание производится цифровым управляющим устройством методом подбора прецизионных резисторов в плечах моста, после чего измерительная информация с управляющего устройства подаётся на блок индикации.

ПРИМЕРЫ: ОА3201-1, Е6-23, Щ34

Измерения малых сопротивлений. Четырёхпроводное подключение

При измерении малых сопротивлений может возникать дополнительная погрешность из-за влияния переходного сопротивления в точках подключения. Чтобы избежать этого применяют т. н. метод четырёхпроводного подключения. Сущность метода состоит в том, что используются две пары проводов: по одной паре на измеряемый объект подаётся заданный ток, с помощью другой пары производится измерение напряжения на объекте, пропорционального силе тока и сопротивлению объекта. Провода подсоединяются к выводам измеряемого двухполюсника таким образом, чтобы каждый из токовых проводов не касался непосредственно соответствующего ему провода напряжения, при этом получается, что переходные сопротивления в местах контактов не включаются в измерительную цепь.

Технические параметры

Диапазон	Разрешение	Ток тестирования	Погрешность
200 мОм	0,1 мОм	100 мА	±1%
2000 мОм	1 мОм	10 мА	±1%
20 Ом	10 мОм	10 мА	±1%
200 Ом	0,1 Ом	1 мА	±1%
2000 Ом	1 Ом	1 мА	±1%

жидкокристаллический дисплей, 3½ разряда
диапазоны измерений: 200 мОм, 2000 мОм, 20 Ом, 200 Ом, 2000 Ом
установка «0» встроенным регулятором
4 входных разъема для точного измерения значений сопротивления
время измерения 0,4 сек
питание 220 В±10%, 50 Гц
потребляемая мощность 2 ВА
масса 680 г
габаритные размеры 160х120х85 мм
Габаритные размеры в упаковочной таре 160х110х250, вес 1,2 кг.

Таблицы погрешностей

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мОм	0.1 мОм	±(1%+4 е.м.р.)	±2.399 мОм	мОм
2000 мОм	1 мОм	±(1%+2 е.м.р.)	±21.99 мОм	мОм
20 Ом	10 мОм	±(1%+2 е.м.р.)	±0.2199 Ом	Ом
200 Ом	100 мОм	±(1%+2 е.м.р.)	±2.199 Ом	Ом
2000 Ом	1 Ом	±(1%+2 е.м.р.)	±21.99 Ом	Ом

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Поверяемая точка	Значение+погрешность
200 мОм	0.1 мОм	±(1%+4 е.м.р.)	±2.399 мОм	19.4 мОм	20 мОм (10% диапазона)	20.6 мОм
98.6 мОм	100 мОм (50% диапазона)	101.4 мОм
177.8 мОм	180 мОм (90% диапазона)	182.2 мОм
2000 мОм	1 мОм	±(1%+2 е.м.р.)	±21.99 мОм	196 мОм	200 мОм (10% диапазона)	204 мОм
988 мОм	1000 мОм (50% диапазона)	1012 мОм
1780 мОм	1800 мОм (90% диапазона)	1820 мОм
20 Ом	10 мОм	±(1%+2 е.м.р.)	±0.2199 Ом	1.96 Ом	2 Ом (10% диапазона)	2.04 Ом
9.88 Ом	10 Ом (50% диапазона)	10.12 Ом
17.8 Ом	18 Ом (90% диапазона)	18.2 Ом
200 Ом	100 мОм	±(1%+2 е.м.р.)	±2.199 Ом	19.6 Ом	20 Ом (10% диапазона)	20.4 Ом
98.8 Ом	100 Ом (50% диапазона)	101.2 Ом
178 Ом	180 Ом (90% диапазона)	182 Ом
2000 Ом	1 Ом	±(1%+2 е.м.р.)	±21.99 Ом	196 Ом	200 Ом (10% диапазона)	204 Ом
988 Ом	1000 Ом (50% диапазона)	1012 Ом
1780 Ом	1800 Ом (90% диапазона)	1820 Ом

Дополнительная комплектация

Универсальный набор АСА-2907 для работы с мультиметром
Измерительный кабель PTL904-1
Измерительный кабель PTL904-2
Измерительный кабель PTL904-3
Измерительный кабель PTL904-4
Измерительный кабель PTL904-5
Измерительный кабель PTL907-1
Измерительный кабель PTL907-2
Измерительный кабель PTL908-1
Измерительный кабель PTL908-2
Измерительный кабель PTL908-3
Зажим типа крокодил АСА-2106
Зажим типа крокодил PTL909-5
Вилка-адаптер АСА-2308
Магнитный адаптер АСА-2207
Минищуп АСА-2364
Гнездо-адаптер АСА-2104
Кейс 37-1

Какие есть приборы для измерения электрического сопротивления

Часто возникает вопрос, как называются приборы для измерения сопротивления. Чтобы измерить электрическое сопротивление, используются следующие приборы:

Омметр. Это прибор спецназначения, который предназначен, чтобы определить сопротивление электротока.
Мегаомметр. Измерительное устройство, которое предназначено, чтобы измерять большие показатели сопротивления. Отличием от омметра станет то, что при замерах в цепь будет подаваться высокое напряжение.
Мультиметр. Электроприбор, который способен измерить разные показатели электроцепи, включая сопротивление. Есть 2 разновидности: цифровой и аналоговый.

Омметр

Ремонт проводки, электро- и радиотехнических изделий предполагает проверку целостности кабелей и поиск нарушения контактов в соединениях. В некоторых ситуациях сопротивление равняется бесконечности, в других — 0.

Важно! Измерять сопротивление в цепи с помощью омметра, чтобы избежать поломки, допустимо лишь при обесточивании проводов. Измерение сопротивления омметром

Измерение сопротивления омметром

До замеров сопротивления омметром требуется приготовить измеритель. Требуется:

Зафиксировать переключатель изделия в позицию, которая соответствует наименьшему замеру величины сопротивления.
Затем проверяется функциональность омметра, поскольку бывают плохие элементы питания и устройство способно не функционировать. Соединяются окончания щупов друг с другом. В омметре стрелка устанавливается точно на 0, когда это не произошло, возможно покрутить рукоятку «Уст. 0». Если изменений нет, заменяются батарейки.
Чтобы прозвонить электроцепь, возможно использовать прибор, где сели батарейки и стрелка не ставится на 0. Сделать вывод о целостности электроцепи возможно по отклонению стрелки. Омметр должен показывать 0, вероятно отклонение в десятых омов.
После проверки изделие готово к функционированию. Когда коснуться окончаниями щупов проводника, то в ситуации с его целостностью, устройство показывает нулевое сопротивление, иначе показания не поменяются.

Использование омметра

Мегаомметр

Чтобы измерить электросопротивление в диапазоне мегаомов, применяется устройство мегаомметр. Принцип функционирования устройства основывается на использовании закона Ома.

Для реализации такого закона в изделии, понадобятся:

генератор постоянного тока;
головка для измерений:
клеммы, чтобы подключить измеряемое сопротивление;
резисторы для работы измерительной головки в рабочем диапазоне;
переключатель, который коммутирует резисторы.

Важно! Реализация мегаомметра нуждается в минимальном количестве элементов. Подобные изделия исправно функционируют длительное время

Напряжение в аппаратах будет выдавать генератор постоянного тока, величины которого разнятся.

Измерение сопротивления мегаомметром

Работы на электрооборудовании с таким устройством несут повышенную опасность в результате того, что устройство будет вырабатывать высокое напряжение, возникает риск травматизма. Работы с мегаомметром производит персонал, который изучил руководство по использованию устройства, правила техники безопасности во время работ в электрооборудовании. Специалист должен иметь группу допуска и время от времени проходить проверку на знание правил работы в установке.

Мультиметр

Мультиметры бывают универсальными и специализированными, предназначенными в целях выполнения одного действия, однако проводимого по максимуму точно. В устройстве омметр считается лишь элементом прибора, его нужно включить в необходимый режим. Мультиметры нуждаются в определенных навыках применения — необходимо знать об их правильном подключении и интерпретировании готовых сведений.

На вид цифровое и аналоговое устройства легко различить: в цифровом информация выводится на монитор цифрами, в аналоговом циферблат проградуирован и на показатели указывает стрелка. Цифровой мультиметр более прост в применении, поскольку тут же покажет готовые данные, а показания аналогового нужно расшифровывать.

Во время работы с подобными приспособлениями, нужно учесть, что в цифровом мультиметре присутствует индикатор разрядки источника питания — когда силы тока аккумулятора не хватает, он перестанет функционировать. Аналоговый в подобном случае ничего не показывает, а просто выдает ошибочные сведения.

Важно! Для бытового использования подходит любое устройство, на шкале которого указывается достаточный предел измерения сопротивления. Измерение мультиметром

Измерение мультиметром

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать место повреждения и расстояние до дефекта. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.
