Mjx bugs 3: бюджетный супер дрон на б/к моторах

Описание MJX Bugs B7

Достаточно интересный квадрокоптер, учитывая такие моменты, как вес в 245 граммов, что освобождает его от необходимости регистрации в МинТрансе.

У MJX Bugs B7 установлены бесколлекторные двигатели, а не их имитация, как это было у Eachine E520S, поэтому, они будут долговечными и с эффективным КПД. Шуметь тоже не будут из-за шестереночной передачи, так как ее там нет.

Еще одной отличительной особенностью будет камера, она снимает в разрешении 4К — 3840х1260 пикселей, но тут вопрос насчет матрицы (сенсора), насколько она качественная, так как есть шанс, что разрешение завышено программно, а снимает камера точно также, как камера с разрешением 1080Р. К сожалению, пока проверить это нет возможности, но известно, что это 1/2,7 ″ CMOS-сенсор изображения (4K @ 16fps или 2.5K@25fps).

Еще у камеры нет какого-либо подвеса, она жестко закреплена на раме и умеет регулироваться только вверх-вниз, а это значит, что эффективной стабилизации не будет, но учитывая цену, возможно производитель установит туда оптическую стабилизацию.

Летает дрон на аккумуляторе Lipo 2S 1500mAh, а это примерно 15 минут полетного времени, что неплохо для такого квадрокоптера.

Есть спутниковая навигация GPS с соответствующими функциями, такими как «Возврат домой», «Облет точек», «Следуй за мной», «Орбита».

Для более хорошей стабилизации, используются еще 2 датчика:

• Оптический датчик;
• Барометр.

Оптический датчик размещен на днище рамы квадрокоптера и снимает то, что находится в нижней части, оценивая текущее положение относительно препятствий и земли, помогает точнее производить посадку.

Барометр помогает удерживать высоту более точно, чем по GPS (но работают они вместе).

Пульт управления выполнен из качественного пластика. Наверх есть крепление для мобильного телефона, который с помощью специального приложения будет подключаться к квадрокоптеру по 5G WiFi и принимать видео. При необходимости, с помощью телефона можно даже управлять MJX Bugs B7, а также использовать различные функции и принимать телеметрию на экран.

На самом пульте тоже есть маленький черно-белый экран, на котором отображаются телеметрические данные, так как уровень сигнала, заряд аккумулятора и другое. Пульт можно переключать между двумя режимами — для левшей и для правшей (стик газа будет меняться на противоположный). Питается пульт от двух пальчиковых батареек типа АА.

Квадрокоптер полностью готов к работе из коробки и подходит для новичков, но понравится и опытным пилотам. Перед каждым полетом, особенно первым, вам необходимо будет пройти калибровку и дождаться подключения нужного количества спутников.

Сергей Пилот как съемочного, так и гоночного квадрокоптеров Вполне неплохой квадрокоптер для начинающих пилотов, кто хочет попробовать летать на дроне и оценить свои навыки пилотирования. Единственные претензии к камере, все же маловато FPS для максимального разрешения и нет стабилизации.

Плюсы и минусы

Складной дизайн
Вес
Цена
Бесщеточные двигатели
Время полета
Пульт управления

Камера
Нет подвеса камеры

Первый запуск

Для того чтобы осуществить первый полёт, после извлечения из коробки и зарядки аккумуляторов необходимо проделать следующее:

Привязка квадрокоптера к аппаратуре

Процедура проводится один раз.

Шаг 1: Удерживая в нажатом положении на пульте кнопку «Разблокировка моторов» (обозначена символом красного цвета в виде «замка»), включите пульт, он издаст два звуковых сигнала, индикатор начнёт мигать. Пульт готов для сопряжения с дроном.

Шаг 2: Включите квадрокоптер (установив АКБ в дрон), беспилотник издаст звуковые сигналы, подсветка на передних лучах начнёт мигать. Процесс привязки автоматический. После того как пульт издаст длинный звуковой сигнал, индикатор перейдёт из мигающего режима в постоянно горящий, а на LCD дисплее пульта появится иконка «Уровня сигнала», процесс привязки закончен.

Инициализация БЛА

Проводится автоматически.

После установления связи, система беспилотника переходит к инициализации. Подсветка на передних и задних лучах поочерёдно мигает красным, зелёным и жёлтым светом

Убедитесь, что квадрокоптер установлен на ровной и неподвижной поверхности (Важно). Процедура инициализации занимает около 8 секунд

Инициализация завершена, после того, как пульт управления издаст два звуковых сигнала, а передние и задние фонари коптера начнут попеременно мигать жёлтым светом.

Калибровка компаса

Важно:

1. Калибровка компаса выполняется только после успешной инициализации БЛА. 2. Калибровка компаса выполняется после каждого отключения АКБ. 3. Процедуру калибровки рекомендуется проводить в дали от мест с усиленным магнитным полем (парковки, строительные площадки, металлические конструкции и т.д), а также держите подальше ключи, мобильные телефоны и т.д.

Процесс калибровки:

Шаг 1: Горизонтальная калибровка

После успешной инициализации беспилотника, подсветка на передних и задних лучах коптера попеременно мигает жёлтым светом. Удерживая коптер в горизонтальном положении начните вращать его вокруг своей оси (около 3 оборотов). На окончание горизонтальной калибровки компаса укажет передняя и задняя подсветка коптера, которая изменится с мигающего желтого света на попеременно мигающий зеленый свет.

Шаг 2: Вертикальная калибровка

Удерживая коптер в вертикальном положении камерой вверх, начните вращать его вокруг своей оси (около 3 оборотов). Процедура считается завершенной после того, как подсветка коптера перейдёт из мигающего режима в постоянно горящий. Можно переходить к взлёту.

Калибровка гироскопа

Выполнена разработчиком.

Процедура калибровки гироскопа проводится только в том случае, если коптер не может выйти из процедуры инициализации

В таком случае, после того как дрон и аппаратура свяжутся, установите коптер на ровную поверхность (Важно). Одновременно, переведите оба стика/джойстика управления в крайний левый нижний угол, подсветка дрона начнёт часто мигать, а потом смениться на постоянное свечение, что укажет на завершение калибровки

Рекомендации и замечания

• С целью продления срока службы аккумуляторной батареи и сокращения времени зарядки, рекомендуется отказаться от использования комплектного зарядного устройства, заменив его на более технологичное, например iMax B6 либо аналог.
• В распоряжении пользователя два режима скорости «Low/High». По умолчанию всегда установлен режим «High». Даже если последний полёт состоялся в режиме «Low», после выключения и последующего включения дрона будет снова установлен режим «High».
• После очередного полёта, перед отключением аккумуляторной батареи необходимо убедится в том, что режим видео остановлен, в противном случае записанное видео будет повреждено.
• Как беспилотник, так и аппаратура управления оборудованы звуковой сигнализацией предупреждающей пилота о низком уровне заряда АКБ. После того как она сработает у пилота есть около 3 минут, чтобы посадить дрон. Затем моторы отключаются.

Батарея и зарядка

Мультикоптер оснащен довольно неплохим литий-полимерным аккумулятором на два банка 2S, емкостью 180мА/ч. Токовая разрядность составляет 25С. Блоки снабжены XT30-коннектором, а сам АКБ помещен в специальный аккумуляторный бокс.

В соответствии со спецификацией, опубликованной в официальной документации, рабочее время полета составляет 19 минут, хотя на практике этот показатель едва достигает честных 18 минут планирования.

Аккумулятор массивный, а потому в конструкции дрона имеется неплохой запас для установки в бокс замены. Предусмотрена даже интеграция более мощных 3S-аккумуляторов.

Как подготовиться к полету?

В большинстве случаев бюджетные дроны не требуют особой предполетной подготовки: как правило, надо только откалибровать коллекторные двигатели, руководствуясь мануалом, для корректировки направления полета, возможно, настроить интегрированный компас, подключить клеммы питания коптера к АКБ, включить ДПУ и поиграться с триммерами вращения/смещения.

В случае с этой модификацией бесколлекторные двигатели и стики направлений калибруются достаточно быстро и не вызовут проблем, как и у большинства бюджетных квадриков. Лучше начинать полеты на открытой площадке, в безветренную погоду в режиме низких энергорасходов, дабы избежать лишних столкновений и падений коптера.

Камера и подвес

Как уже было сказано, бортового съемочного оборудования производитель для Bugs3 не предусмотрел. Зато для гаджета предусмотрена возможность подключения FPV наборов, гарнитуры и прочего оборудования, включая спортивные FPV-камеры, которые можно докупить отдельно.

Из основных фишек отметим следующие:

• WiFi камера C4020
• Видеокамера панорамной съемки C4022
• Спортивная экшн камера C4000, способная снимать видео в HD
• FPV-комплект 5,8G (камера модели C5820 и дисплейный FPV-модуль 4:3)
• FPV-комплект 5,8G (комплектация с камерой и монитором: C5820 + 7 дисплейный FPV-модуль)
• Очки MJX-VR (C5820, 7 FPV-дисплей + очки VR)

Надо сказать, что подвесной механизм лишен амортизирующих демпферов, а потому не исключен эффект желе и вибрации на видео. Поэтому лучше отдавать предпочтение видеокамерам с более ли менее вменяемой цифровой стабилизацией. При использовании подвесного элемента коптермонтируется на специальные посадочные ножки.

Возможна ручная регулировка безосевого подвеса вниз и вверх с адаптацией под GoPro-камеры и их аналоги. Расстояние подвесного элемента с монтированной на него видеокамерой от земли составляет порядка 8 сантиметров.

О продукте

До потребителя MJX BUGS 3 доходит в классической для MJX Toys картонной упаковке, внутри которой пенопластовый бокс. Качество исполнения для бюджетного дрона заслуживает уважения. Корпус дрона изготовлен из нейлонового волокна, зарекомендовавшее себя как прочный и надежный материал, чего не скажешь про посадочные опоры, которые исполнены из обычного пластика и по тактильным ощущениям не надёжны.

Дизайн фюзеляжа на любителя. На лобовой части отображены глаза со злобным прищуром. В носовой части расположился без преувеличения мощный светодиод. В целом придраться не к чему, все лаконично и просто и в показательном качестве.

Пульт управления/трансмиттер

RC пульт представляет собой стандартную контрольную аппаратуру, выполненную в симпатичном белом корпусе с маленькой антеннкойпосередине в верхней части устройства.

Работает трансмиттер на частоте 2,4ГГц и питается от 4 батареек типа АА, которые традиционно не входят в стандартный комплект поставки. Одной из основных фишек пульта можно считать функцию дистанционного интеллектуального управления. Работает она по принципу оповещения пилота о низком заряде АКБ, а также о критическом расстоянии удаленности агрегата от ДПУ.

В верхней части, слева от антенны, расположена отдельная кнопка красного цвета, посредством которой можно произвести привязку аппаратуры к радиоуправляемому беспилотнику, а также пуск и остановку электромоторов.

В целом же управление планером здесь весьма стандартное – перемещение левого стика вверх приводит к совершению вращательных движений агрегата. За перемещение птички по сторонам отвечает правый стик. Присутствует триммер калибровки стиков, расположенный по центру пульта ДУ, а также кнопки 3D-флипов и съемки фото/видео одним нажатием в правой части устройства, сверху.

Моторы

Сердцем этого квадрика стали качественные, высокопроизводительные бесколлекторные моторы 1806 1800KW, которые разработчики характеризуют как наиболее эффективные и производительные в сегменте однотипных двигателей БК-типа. Каждый двигатель выдает тягу до 230 г. При таких показателях пилотирование с экшн-камерой на борту не составит никаких проблем.

Надо сказать, что MJX – первый производитель, реализовавший скоростные регуляторы ESC в дроне бюджетного класса, оснастив их защитой моторов от переклинивания. Таким образом, электродвигатели не подвержены выгоранию в момент критических крашей, например.

Камера

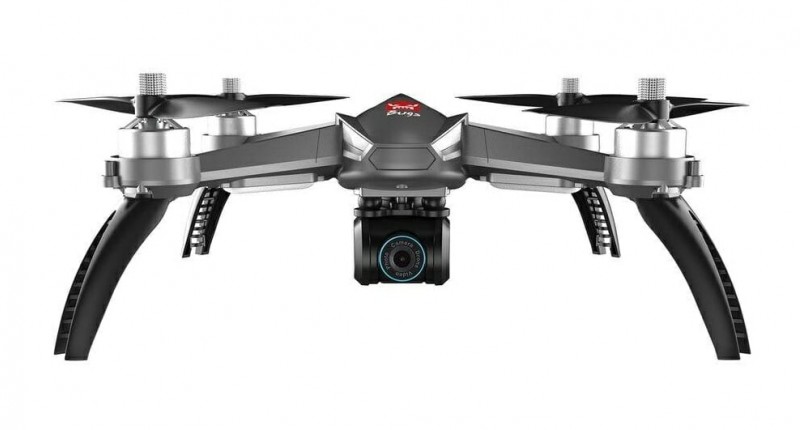

На борту 8Мп FHD Wi-Fi камера (MJX C5021) с регулируемым дистанционно углом наклона, построенная на 1/3.06 дюймовой CMOS-матрице работающей в купе с широкоугольным объективом состоящим из 7 оптических элементов. Обеспечивает запись видео в разрешении: 1920 × 1080p при 30 кадр/с; Фото: 8Мп. Камера съёмная, подвешивается посредством безосевого подвеса на демпферах. На практике качество съёмки соответствует заявленному, цветопередача фото и видео хорошая. Отдельного уважения заслуживает сбалансированная работа силовой установки, о чём свидетельствует полное отсутствие желе и вибраций в кадре, несмотря на то, что подвес от дрона разделяют исключительно резиновые демпферы. Весь отснятый материал сохраняется на microSD карту памяти (докупается отдельно), которая предварительно устанавливается во встроенный слот камеры, расположенный с тыльной стороны.

FPV

Полёт от первого лица для Bugs 5W реализован по Wi-Fi на частоте 5ГГц. Видеопоток транслируется в режиме реального времени с оптимальной задержкой на смартфон (IOS/Android) через мобильное приложение «Bugs Go». Качество видеопотока 720p. Заявленное макс. расстояние передачи видео — 300 метров. На практике в свободной от помех зоне это расстояние составило 200-260 метров, что опять же соответствует заявленному в спецификации разработчика.

*Интерфейс мобильного приложения «Bugs Go» в FPV режиме.

Тест драйв

В тесте MJX BUGS 3 без подвеса и посадочных опор показал отличительные лётные характеристики уже на стоковой батарее 2S. Оба режима расходов настроены очень хорошо. Работа 6-осевого гироскопа без преувеличения превосходна, управлять дроном одно удовольствие. С такой динамикой сразу начинаешь подумывать об «Acro-режиме», которого, к большому сожалению, здесь нет.

Время полёта

На практике время полёта на стоковой батарее, макс. расходах и камерой составило — 8 минут. Производителя в данном случае сильно критиковать не стоит, вряд ли он так сильно лукавил. Если снять посадочные опоры, подвес, сменить максимальные расходы на минимальные, установить 3S АКБ, то заявленное производителем время вполне реализуемо.

Расстояние удаления

Квад свободно летает на 300 метров и даже более, что еще раз подтверждает честность производителя в предоставленных в спецификации данных. Отлично работает функция обратной связи дрона с аппаратурой при низком напряжении и критичном удалении (короткие звуковые сигналы аппаратуры + мигание подсветки дрона = низкий заряд; Длинный звук. сигнал = далеко улетел или сильные помехи в месте полёта).

Режимы полёта

В распоряжении пользователя доступны три режима полёта, которые можно изменять при помощи 2-позиционных переключателей находящихся на аппаратуре (пульте) управления под каждым из стиков/джойстиков. Переключатель под левым стиком отвечает за смену режимов «Gesture/GPS» (позиция «A» — Gesture; позиция «B» — GPS); Переключатель под правым стиком активирует режим «Headless» (позиция «А» — Headless выкл; позиция «B» — Headless вкл).

1. Gesture — в данном режиме исключается работа GPS модуля. Функция «Удержания позиции» становится не активна, но активен барометр, который обеспечивает удержание высоты. Если во время полёта отпустить стики управления, дрон зависнет, но будет склонен к дрейфу (особенно в ветреную погоду), что в свою очередь потребует от пилота непосредственного участия. Рекомендуется для пользователей уже имеющих опыт в управлении дроном без участия GPS.
2. GPS — обеспечивает беспилотнику точное удержание занимаемой позиции, даже под воздействием внешних факторов. Рекомендуется для новичков.
3. Headless — в процессе обучения пилотированию позволяет начинающему пользователю не беспокоиться о том, где у квадрокоптера перед, а где зад.

Автоматические режимы

Доступно четыре автоматических режима полёта и съёмки:

Следуй за мной (Follow me) — при активации режима, дрон акцентирует своё внимание на сопряженном с ним смартфоне. Режим позволяет автоматически отслеживать перемещение пользователя и держать его в центре кадра, осуществляя съёмку с определённого ракурса и на заданном расстоянии

Активация режима через мобильное приложение.

Точка интереса (Point of Interest) — задайте точку интереса (здание, объект, позицию и т.д.) вокруг которой дрон будет совершать круговой облёт на заданном расстоянии. По умолчанию это расстояние установлено на 10 метров. Чтобы изменить: «Setting (Настройки)» → «Flight Radius (Радиус полёта)». Активация режима через мобильное приложение.

Полёт по точкам (Waypoint Flight) — этот режим позволяет сосредоточиться на композиции, пока MJX B5W летает по заданному на дисплее сопряжённого смартфона, маршруту. Активация режима через мобильное приложение.

Возврат домой (RTH/Return to Home) — обеспечивает автовозврат беспилотника в точку взлёта: кнопкой на пульте, автоматически при потери связи с пультом, при низком заряде АКБ. Активация режима возможна как с аппаратуры управления, так и через мобильное приложение.

Режим RTH

Режим «RTH/Возврат домой» для Bugs 5W получил три варианта исполнения:

1. Smart RTH: Доступен при условии стабильного спутникового сигнала (более 7 спутников) и если при взлёте системой была записана домашняя точка. При нажатии на кнопку «RTH» дрон возвращается к точке взлёта. Во время исполнения этого режима пользователь может корректировать полёт с аппаратуры управления. Для отмены исполнения режима достаточно снова нажать кнопку RTH.
2. Failsafe return: Доступен при условии стабильного спутникового сигнала (более 7 спутников) и если при взлёте системой была записана домашняя точка. Режим автоматически активируется каждый раз, когда дрон теряет связь с аппаратурой управления более чем на 6 секунд. Отменить исполнение режима можно сразу после восстановления связи, нажатием на кнопку RTH.
3. Low voltage RTH: Активируется при низком заряде АКБ дрона. Подсветка на задних лучах дрона мигает медленно красным, на ЖК-дисплее пульта отображается значок «RX», и раздаётся частый звуковой сигнал:

• Если B5W находится на высоте далее 100 метров или на расстоянии далее 300 метров, дрон автоматически вернётся в точку взлёта.
• Если B5W находится на высоте далее 15 метров или на расстоянии далее 15 метров, дрон автоматически вернётся в точку взлёта.
• Если B5W находится на высоте менее 15 метров или на расстоянии менее 15 метров, дрон осуществит автоматическую посадку.

Комплектация, внешний вид и дизайн

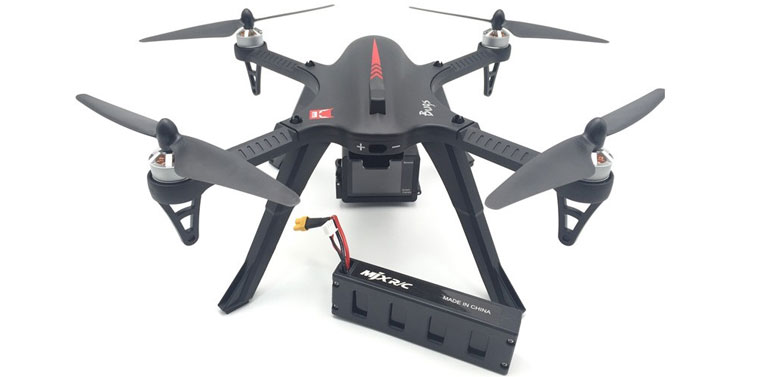

• Мультикоптер MJX Bugs 3
• Двухблочная аккумуляторная батарея 2S, 1800мА/ч, 7,4В литий-полимерного типа
• Пульт дистанционного радиоуправления 2,4ГГц с питанием от 4АА батареей (в комплект поставки не входят)
• Подвес для фотокамер формата GoPro и аналогичные модификации (съемочная аппаратура отсутствует в комплекте)
• Комплект винтов (4 несущих элемента + 4 запаски)
• 4 посадочные опоры + 4 защиты для несущих винтов
• Подставки в наборе, компенсирующие зазоры при установке фотокамеры на безосевом подвесе
• Зарядка под евровилку (необходимо докупить сетевой переходник под розетки отечественного образца)
• Ремкомплект из базовых инструментов (ключ и отвертка для монтажа несущих винтов)
• Запчасти: крепежные элементы в виде саморезов из пакетика
• Фирменные стикеры в наборе
• Инструкция пользователя на английском языке

Внешний вид беспилотник отличается технократичной оригинальностью с намеком на киберпанк – зловещие глаза в виде стикеров, клеящихся на носовую часть аппарата придают Багу некий «злодейский» шарм. Здесь же расположился мощный светодиодный прожектор. В целом дизайн лаконичен и прост, хоть и на любителя. Выполнена модель в двух цветовых вариантах – красном и черном.

Материал корпуса – прочное нейлоновое волокно, которое не позволит агрегату развалиться или растрескаться даже при стремительных столкновениях. Одним из привлекательных аспектов дизайна можно считать насыщенную и яркую Led подсветку, позволяющую пилотировать коптер в темное время суток.

В целом для бюджетного квадрокоптера качество исполнения реализовано выше всяких похвал.

Главной технической особенностью аппаратика можно считать наличие на борту самых настоящих бесколлекторных моторов – именно они обеспечивают нужную тягу для поднятия в воздух GoPro-камер и аналогичной съемочной аппаратуры.

Аксессуары

Производитель не стал предлагать потребителю дрон в различных комплектациях. Все допы пользователь сможет докупить отдельно:

1. FHD sport camera (модель C4000 1080P)
2. Панорамная камера 360° (модель C4022)
3. Wi-Fi FPV камера (модель С4020)
4. 5.8ГГц FPV камера (модель C5820)

Пакеты дооснащения

1. 5.8G FPV Camera (в комплект войдут: 4.3-дюймовый LCD монитор + FPV камера 5.8ГГц модель C5820)
2. 5.8G FPV Camera (в комплект войдут: 7-дюймовый LCD монитор + FPV камера 5.8ГГц модель C5820)
3. MJX Goggles Standard (в комплект войдут: VR-очки + 7-дюймовый LCD монитор)
4. MJX Goggles Top (в комплект войдут: VR-очки + FPV камера 5.8ГГц модель C5820 + 7-дюймовый LCD монитор)

Стоит отметить, что все допы, устанавливаются и подключаются к дрону и аппаратуре без особого труда:

Watch this video on YouTube

Заключение

Безусловно заслуживает внимание тех, кто уже в совершенстве освоил первичные навыки пилотирования коллекторными БЛА и находится в поиске чего-то более мощного и скоростного, но при этом недорогого и готового к полёту из коробки. Когда наскучит стоковый потенциал дрона, модель позволяет реализовать не трудный и не дорогой апгрейд, в процессе которого начинающий пользователь познакомится с внутренним устройством беспилотника и процессом настройки аналоговой FPV радиоэлектроники

Выступает как один из лучших FPV тренажёров после освоения которого можно смело переходить к более дорогим и продвинутым БЛА. Возрастное ограничение 14+.

Впечатления и выводы

Помимо новичков, этот вариант подойдет и более опытным в дронопилотировании пользователям, отдающим предпочтение зрелищным FPV-полетам, всяческим технократичным наворотам и добротным летным характеристикам. Да, здесь нет бортовой видеокамеры. Но, зная, какие обычно варианты такой аппаратуры устанавливают в аналогичные устройства, всерьез задумываешься на безкамернымивариантами с возможностью подключения GoPro и их аналогов. В общем и целом, за 120 долларов США – это, несомненно, лучший вариант в своем сегменте на сегодня.

Плюсы

• Цена/качество
• Прекрасные летные характеристики
• Богатая комплектация
• LED-подсветка
• Простота эксплуатации
• Обратная связь с квадрокоптером при критичном удалении или слабом заряде
• Совместимость с 3S-АКБ

Минусы

• Полетное время не соответствует заявленной спецификации в стоке
• Отсутствие каких-нибудь демпферов в конструкции подвеса
• Нет AcroMode при таком уровне динамичности
