Направляющая шина для циркулярной пилы своими руками

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

• строительное правило (используется для проведения отделочных работ);
• крепёжные струбцины (количество определяется числом точек крепления);
• куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

1. Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
2. Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
3. Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
4. Полученная конструкция закрепляется к обрабатываемому бруску.
5. Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Зачем нужна направляющая?

Мастера, часто работающие с циркулярной пилой, знают, что в некоторых случаях ровность пропила не имеет значения.

Однако встречаются ситуации, когда пропил должен быть очень ровным. Даже не очень опытные специалисты знают, что при всем старании провести циркулярную пилу точно по разметке практически невозможно.

В результате можно испортить материал и переделывать всю работу, что не только нервирует и отнимает много времени, но и влечет за собой финансовые потери.

Выходом может быть прикрепленная к распиливаемому изделию с помощью струбцин ровная деревянная планка, однако при использовании ручной циркулярной пилы такой метод не очень эффективен.

Это связано с тем, что рано или поздно пила дойдет до струбцин, которые выступают над изделием сверху и снизу, и необходимо будет перекручивать крепления, чтобы не испортить инструмент.

Даже если получится выставить планку во второй раз идеально ровно, при новом пропиле в большинстве случаев возникает ступенька.

Даже небольшая, она все равно испортит качество отрезанного края, и придется ее либо сошлифовывать при помощи специального инструмента, либо переделывать все работу. Поэтому мастера предпочитают даже не пытаться распилить изделие за два подхода.

Качественный ровный пропил получается только в том случае, когда пила без перерывов двигается по разметке от начала до конца деревянного изделия.

К тому же при зажимании струбцинами деревянной планки всегда есть риск того, что крепеж будет недостаточно хорошим, и направляющая уедет в сторону под давлением циркулярной пилы. В этом случае заготовка однозначно будет испорчена, и нужно будет все начинать заново.

Ручные циркулярные пилы (за исключением дорогих промышленных) никаких направляющих не имеют, и поэтому проблема ровного пропила рано или поздно встает перед каждым владельцем такого инструмента.

Чтобы добиться идеально ровного пропила, используется специальная направляющая шина. Однако готовая шина для циркулярной пилы в магазине стоит довольно дорого, поэтому мастера предпочитают изготавливать ее самостоятельно при помощи подручных материалов.

Изготовление шины зачастую не отнимает много времени и требует на порядок меньше финансовых вложений.

К тому же, чтобы сделать направляющую для циркулярной пилы своими руками, не нужно иметь каких-то особых навыков, и эта работа по силам практически каждому.

Конструкция линейки

Начните делать линейку с изготовления боковых стенок А из 20-мм фанеры.

Длина боковых стенок равна длине штатной линейке, а ширина (высота) достаточна, чтобы обеспечить хорошую опору для обрабатываемой детали и беспрепятственно пропускать детали сверху.

Пазы и фальцы.

Выпилив боковые стенки в размер, сверху каждой детали выпилите фальц (рис. 2) и паз на лицевой стороне одной из них. Паз должен быть такого размера, чтобы Т-образный профиль встал заподлицо с лицевой поверхностью линейки.

Сверление монтажных отверстий.

Следующим шагом надо определить положение монтажных отверстий для крепления вспомогательной линейки. Она фиксируется ручками, шайбами и парой закладных болтов. Отверстия сверлятся на одинаковом расстоянии от концов линейки (рис. 3), чтобы её можно было использовать с любой стороны диска. Головки закладных болтов должны быть утоплены.

Проставка.

Теперь соедините боковые стенки с проставкой В. Необходимо зажать штатную линейку между боковыми стенками вспомогательной линейки, замерить расстояние между фальцами, а потом выпилить проставку.

Второй паз. На проставке выбран паз для второго Т-образного профиля. Его размер надо определить так, чтобы профиль встал заподлицо. Независимо от ширины проставки паз располагается на расстоянии 22 мм от внешней лицевой стороны линейки.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

• разметить линию отреза;
• зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
• отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Самодельное приспособление для точного раскроя досок ручной циркулярной пилой

Ручной циркулярной пилой в штатном исполнении крайне затруднительно сделать точный поперечный раскрой доски. Получить идеальный срез в соответствии с разметкой позволяет простое самодельное приспособление, легко изготовляемое из обрезков в своей домашней мастерской.

Отрезное приспособление спроектировано для перпендикулярного распила досок шириной от 100 до 250 мм с шагом в 50 мм, но его размеры можно легко изменить для своих потребностей.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

Фото приспособления – вид с низу.

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

 Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Пильные диски

От режущего диска пилы зависит многое, в комплект поставки входит в основном один диск. В зависимости от того с каким материалом придется работать, необходимо подбирать пильный диск. Например, диски с закаленными зубьями отлично подойдут для работы с более плотными породами дерева, а трапециевидные зубья подходят для работы с любыми материалами. Количество зубьев пилы влияет на качество реза. Чем их больше, тем аккуратнее будет рез. Но чем их меньше, тем выше скорость резки.

Предлагаем ознакомиться: Технология шпатлевки стен под покраску

Выбирать диски необходимо под строго отведенное посадочное отверстие пилы. Чаще всего встречаются модели с диаметром 16-20 миллиметров. Но зачастую, этот параметр зависит от конкретной модели дисковой пилы.

Дополнительные функции

Расклинивающий нож

Расклинивающий нож предотвращает закусывание диска при работе, он не дает материалу сдавливать диск после распила.

Для безопасной и эффективной работы существуют модели с поддержкой подключения пылесоса к конструкции дисковой пилы. Основное предназначение — это очистка рабочего места. Опилки сдуваются, тем самым очищая место реза, а также воздух в помещении от древесной пыли и стружки.

Зачастую производители не укомплектовывают свои модели переходниками для пылесосов, поэтому в данном случае придется дополнительно прикупить переходник.

Пылесборник

Наличие пылесборника позволяет «скапливать» образовавшиеся опилки в специальный контейнер, благодаря этому сохраняется чистота в закрытом помещении.

Лазерная указка

Специальная лазерная указка, как правило, встроена в корпус дисковой пилы. Облегчает ее использование и повышает точность резки.

Подсветка

Наличие подсветки предоставляет возможность использовать пилу в слабоосвещенных помещениях.

Наличие резиновых накладок на рукояти снижает нагрузку на руки и исключает риск выскальзывания устройства.

Для вашей безопасности производители придумывают различные дополнительные функции. Например, чаще всего встречается блокировка пуска. Чтобы пила запустилась, необходимо нажать разом на две кнопки.

Инструкция для производства

Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:

• отрезают 2 части по размерным отметкам;
• фрезеруют кромку;
• фиксируют на основу саморезом;
• листом бумаги отмеряют паз по ширине, прикручивают к устройству;
• на подошву пилы крепят шину, она будет служить боковым упором;
• направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
• от ламината отпиливают по разметке края.

Циркулярку можно оборудовать выносной кареткой

Направляющая своими руками

Такое приспособление создать не сложно, но оно поглощает глубину пропила.

 Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:

• со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
• для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
• по основанию переходника вырезают полые выемки для прикручивания винтов;
• укладывают упор на поверхность, крепко фиксируют крепежным элементом.

Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.

Производство рельсового стусло позволит разрезать:

• доски;
• бруски;
• мелкие заготовки.

Нужно подготовить:

• металлический уголок;
• дощатое или фанерное основание;
• метизы.

Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:

• свободное перемещение доски под шиной;
• не высокое расположение дисков пилы.

Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.

Создают устройство из готового алюминиевого профиля

Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:

• профильный фрагмент;
• крепежные элементы;
• фанерный лист.

В качестве дополнительных инструментов понадобится подготовка:

• электродрели, сверла для металла;
• гаечного ключа;
• измерительных предметов.

В процессе производства:

• берут 2 профиля;
• к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
• лишнее отрезают.

При совмещении всех проведенных работ проводят настройку:

• в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
• фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
• пила должна находится сверху направляющей;
• края шины направляют на линию разметки, закрепляют.

Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.

Самое простое приспособление можно изготовить из фанеры

Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:

• измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
• обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
• саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
• берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.

На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.

Мощность

Глубина пропила и количество оборотов диска зависят от мощности.

Для домашних или бытовых задач подойдут дисковые пилы мощностью 1200 Вт, такой пилы достаточно чтобы осуществлять пропил до 55 миллиметров. Подобные пилы не дорогие и относятся к бытовым моделям.

Если перед вами стоят задачи распила объемных бревен или досок в большом количестве, тогда стоит обратить внимание на дисковые пилы мощностью от 1600 Вт, это более профессиональные модели, которые выдерживают большие нагрузки при длительной эксплуатации. Во-вторых, более мощные модели весят гораздо тяжелее

Во-вторых, более мощные модели весят гораздо тяжелее.

Совет:Чтобы продлить срок службы и не допускать перегрева двигателя, необходимо покупать дисковую пилу с небольшим запасом по мощности.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

1. До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
2. До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
3. Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

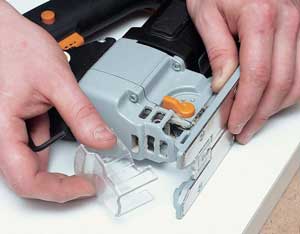

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

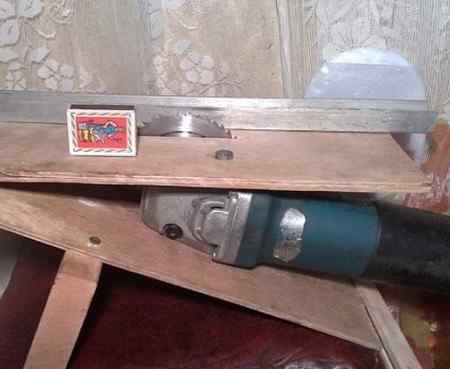

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Направляющие шины своими руками

Одним из самых распространенных, дешевых и простых вариантов – направляющая шина из алюминиевого правила, которое используется для выравнивания поверхностей после нанесения шпаклевки или стяжки.

Рекомендуется покупать самое длинное правило (длиной три метра), поскольку в дальнейшем может понадобиться распиливать длинные заготовки.

Необходимо приобрести правило, которое имеет на своей обратной стороне паз для ручек. Кроме того, понадобятся две струбцины со съемной верхней частью.

Видео:

Ручки с правила нужно будет снять, как и верхнюю часть струбцин. Затем из полипропилена или фторопласта с помощью ножовки по металлу и напильника или фрезерного станка изготавливаются бегунки, напоминающие по форме букву Т.

Свой выбор именно этого материала специалисты поясняют тем, что такие бегунки не будут скользить в пазу и в то же время являются довольно прочными.

Изделия необходимо вставить в струбцины вместо снятой верхней части и завести в паз правила. После этого можно смело использовать получившиеся изделие в качестве направляющей шины.

Благодаря удаленному от пропила расположению струбцин нет опасности соприкосновения циркулярной пилы с металлом.

Такая направляющая шина обходится в несколько раз дешевле, чем уже готовая. Еще одним преимуществом является то, что в дальнейшем все изделие можно будет разобрать, и использовать правило и струбцины по своему прямому назначению.

Более дорогим вариантом будет направляющая шина, сделанная при помощи металлических уголков.

Для ее изготовления нужно прикрепить на основание пилы маленький П-образный профиль при помощи винтов.

Затем нужно соорудить саму направляющую при помощи большего П-образного металлического профиля и листов ДСП с фанерой.

На фанерное основание прикрепляется большой профиль (его размеры подбираются так, чтобы маленький на основании циркулярной пилы плотно в него входил) и обнимается с обеих сторон полосками ДСП.

Затем на другой стороне подошвы циркулярной пилы устанавливается брусок или металлический профиль такой же высоты, как и вся направляющая (это необходимо, чтобы основание инструмента при пропиле располагалось строго параллельно деревянному изделию).

Такая направляющая шина обеспечивает ровный пропил и плавный ход циркулярной пилы без болтания.

Существует и более дорогой вариант изготовления направляющей шины своими руками, подходящий для мастеров, использующих циркулярную пилу для работы регулярно и часто.

На основании из ДСП крепится металлический П-образный профиль основанием вверх. К подошве циркулярной пилы прикрепляется уголок с кареткой на подшипниках.

Ролики ходят по направляющей, закрепленной струбцинами, тем самым обеспечивая ровность пропила и плавность движения инструмента.

Видео:

Направляющая шина для циркулярной пилы – вещь зачастую необходимая для всех тех, кто часто пользуются этим инструментов.

Сделать ее своими руками довольно просто, для этого не нужно специальных навыков или дорогостоящих материалов.

Однако нужно помнить, что циркулярная пила вместе с самодельными приспособлениями может нанести серьезные травмы, поэтому нужно работать аккуратно, соблюдая правила техники безопасности, и ни в коем случае не пить алкогольных напитков во время работы с таким опасным инструментом.
