Направляющая для электролобзика своими руками

Введение

Классификация

Существует два основных конструктивных подхода для решения такой задачи, они разделяются по расположению электролобзика в пространстве:

• пилкой вверх;
• пилкой вниз.

Первый вариант будет описан нами чуть позже, так как на момент написания этой статьи он находится у нас в разработке на стадии прототипа и конструирования, а вот второй вариант будет описан в настоящей статье.

Назначение

Данная конструкция является достаточно универсальной и имеет широкий спектр применения от бытового (в домашних условиях) до использования в производственных целях (столярные мастерские, мебельные цеха и пр.). Универсальность определяется тем, что станок построен на базе электролобзика, который является распространенным ручным электроинструментом и им владеет почти каждый мастер, так как он компактен и многофункционален. С его помощью можно заготовки из различных видов материалов:

• массив дерева;
• ДСП;
• ДВП;
• МДФ;
• пластики

и другие.

Преимущества

По сравнению со стандартным способом использования электролобзика данная приспособа позволяет достичь одного, но очень важного параметра, – ровность реза. Отпилить быстро и кое-как можно довольно просто, положив заготовку на горизонтальную поверхность, свесив отпиливаемую часть, и отпилить

Но говорить о качестве реза тут не приходится, какой бы ни был мастер. Наша же конструкция позволяет:

• сделать простой ровный рез (строго по прямой линии);
• торцевать заготовку под четко заданным углом – 90° и другие произвольно заданные углы;
• сделать прямой пил под углом к плоскости заготовки, когда пилка не перпендикулярна плоскости заготовки, а имеет иной, заранее выставленный угол, например 45°.

Базовый конструктив

Приспособление не хитрое и состоит из нескольких основных элементов:

• основание;
• направляющая;
• поворотный упор.

Изготавливаются все конструктивные части из фанеры или из массива дерева.

Приведем небольшую справочку по фанере, может пригодиться.

Номинальная толщина фанеры, мм	Кол-во слоев фанеры, не менее	Шлифованная фанера	Нешлифованная фанера
Предельное отклонение, мм	Разно-толщинность	Предельное отклонение, мм	Разно-толщинность
3 мм	3	+0,3/-0,4	0,6	+0,4/-0,3	0,6
4 мм	3	+0,3/-0,5	+0,8/-0,4	1,0
6 мм	5	+0,4/-0,5	+0,9/-0,4
9 мм	7	+0,4/-0,6	+1,0/-0,5
12 мм	9	+0,5/-0,7	+1,1/-0,6
15 мм	11	+0,6/-0,8	+1,2/-0,7	1,5
18 мм	13	+0,7/-0,9	+1,3/-0,8
21 мм	15	+0,8/-1,0	+1,4/-0,9
24 мм	17	+0,9/-1,1	+1,5/-1,0
27 мм	19	+1,0/-1,2	1,0	+1,6/-1,1	2,0
30 мм	21	+1,1/-1,3	+1,7/-1,2

Циркуль для лобзика своими руками

Еще одно приспособление, которое не будет лишним в столярной мастерской – это циркуль для лобзика. Не очень часто, но иногда приходится выпиливать круглые детали. Сделать окружность ровненькой по разметке довольно трудно. Но в этом поможет девайс, сделанный своими руками.

1. Нужно взять лист толстой фанеры и отрезать от нее полосу шириной равной подошве электролобзика. Длина заготовки произвольная. Зависит от размера радиуса будущей окружности.
2. Затем необходимо установить лобзик на край полосы. Для этого нужно сделать пропил.
3. После установки подошву электроинструмента обрамляют рейками и крепят к полосе в местах технологических отверстий.
4. От середины полотна на фанере прочерчивают линию, на ней отмеряют необходимый радиус круга и вкручивают саморез.
5. После этого устанавливают приспособление на заготовку саморезом в центр окружности. При необходимости просверливают отверстие для пильного полотна.

Путем движения электролобзика вокруг оси самореза вырезают окружность.

Направляющая для лобзика своими руками

Если электролобзик криво пилит, а покупать дорогостоящую направляющую не целесообразно, можно вполне обойтись подручными средствами. Импровизированным упором может стать любая ровная грань, толщиной от 5 мм: прямая рейка, правило, кусок фанеры и другие прямые поверхности подходящих размеров. Фиксаторами направляющей к материалу, могут служить пара обычных струбцин. Если состояние поверхности противоположной части отпиливаемого материала не имеет большого значения, направляющую можно прикрутить на пару саморезов.

Перед установкой самодельного упора, следует заранее разметить линию требуемого распила и отступить от неё определенное расстояние, равное тому, что имеется между пилкой и краем подошвы инструмента. Во время пиления, следует вести инструмент строго по грани направляющей, чтобы она была параллельна подошве лобзика. Рабочая вибрация может искажать движение пилки в материале, поэтому устройство необходимо держать крепко и прижимать к упору, который должен быть крепко зафиксирован. Чтобы линия получилась максимально аккуратной и ровной, используйте оптимальную пилку, подходящую для обрабатываемого материала. Более наглядные процессы изготовления и использования самодельной направляющей, демонстрируются в следующих видеозаписях.

Список источников

• pro-instrument.com
• www.novaso.ru

Направляющая для лобзика своими руками

Если электролобзик криво пилит, а покупать дорогостоящую направляющую не целесообразно, можно вполне обойтись подручными средствами. Импровизированным упором может стать любая ровная грань, толщиной от 5 мм: прямая рейка, правило, кусок фанеры и другие прямые поверхности подходящих размеров. Фиксаторами направляющей к материалу, могут служить пара обычных струбцин. Если состояние поверхности противоположной части отпиливаемого материала не имеет большого значения, направляющую можно прикрутить на пару саморезов.

Чтобы линия получилась максимально аккуратной и ровной, используйте оптимальную пилку, подходящую для обрабатываемого материала. Более наглядные процессы изготовления и использования самодельной направляющей, демонстрируются в следующих видеозаписях.

Подгонка станины под полотно лобзика для различных нужд

Для начала требуется сделать основной пропил для полотна электрического лобзика. Именно он будет использоваться для ровного пила под 90°. Для этого электролобзик устанавливается в паз опоры, на которой отмечается место входа полотна. После этого по отмеченным местам просверливаются 2-3 тонких отверстия. Полотно устанавливается на электролобзик, после чего делается сквозной пропил опоры и основания по всей длине паза. Теперь станина уже может помочь при необходимости отпилить доску или алюминиевый лист под прямым углом.

ФОТО: YouTube.comОсновной пропил сделан, однако это лишь начало

Прорезь для распила под 45° для откосов

Планировалось изготовление станины для различных нужд, а значит, необходимо сделать так, чтобы можно было легко отпилить детали и под углом 45°. Для этого лобзик снова устанавливается в начало опоры, при этом отметка делается по дальней стороне внутренней выемки.

ФОТО: YouTube.comЕщё одна отметка для увеличения функциональности станины

Здесь платформа электрического лобзика ослабляется и устанавливается под углом 45°, после чего снова делается сквозной пропил. Однако на этот раз по всей длине его делать не нужно, достаточно 15 см.

ФОТО: YouTube.comПлатформа выставляется на 45°, после чего опора с основанием пропиливаются примерно на 15 см

Излишки древесины, оставшиеся на опоре и основании, удаляются. С одной стороны, на этом можно было бы и остановиться, однако нам необходимо добавить ещё одну функцию – возможность реза углов 45° под обналичку.

ФОТО: YouTube.comИзлишки удалены, работы остаётся всё меньше

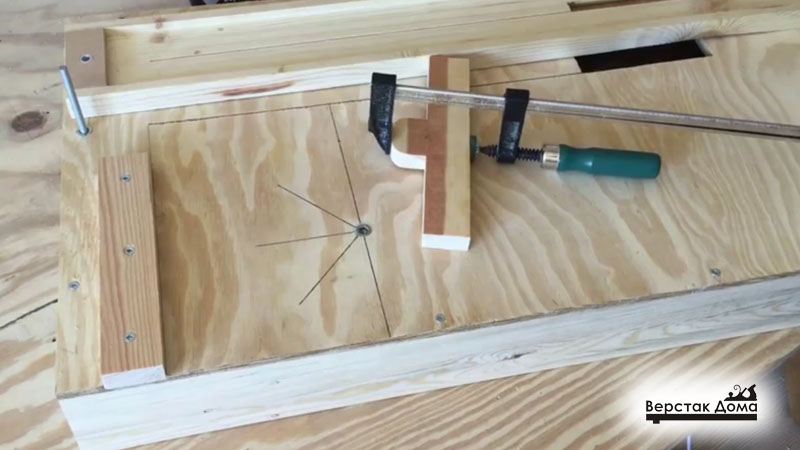

Изготовление угломера для станины

Сняв со шпилек опору станины, необходимо очертить две перпендикулярные полосы от реза в основании. На одной из них будет зафиксирован упор, а на второй расположится сам угломер.

При помощи обычного школьного транспортира по второй линии размечаются углы 45°, 90°, 135° и центр.

ФОТО: YouTube.comШкольный транспортир придётся здесь как нельзя кстати

В центральной точке сверлится отверстие под тот же мебельный анкер на 6 мм. Из отрезков реек необходимо склеить некое подобие буквы «Т» с очень маленькой центральной ножкой

На словах, возможно, это понять сложно, а потому лучше обратить внимание на фотопример

ФОТО: YouTube.comУпор для угломера склеивается и стягивается струбциной до полного высыхания

В угломере нужно просверлить отверстие, сквозь которое при помощи болта он и будет фиксироваться в нужном положении на основании.

ФОТО: YouTube.comУгломер будет фиксироваться в нужном положении при помощи болта с деревянной шайбой

Фиксация опоры платформы на основании

Для того чтобы зафиксировать опору платформы электролобзика, можно использовать обычные гайки, «барашки» заводского производства, или же самостоятельно изготовить эти элементы из древесины и мебельных гаек с шипами. Вот теперь работу над станиной для электролобзика можно считать законченной, можно переходить к первым испытаниям.

ФОТО: YouTube.comПоследние элементы на месте, а значит, работа завершена

Электролобзик: светодиодное освещение линии реза

При эксплуатации электролобзика в плохо освещенных местах желательно освещение линии реза. Такой девайс можно сделать своими руками.

Схема освещения очень простая и потребует несколько недорогих деталей:

1. Светодиод (можно использовать два).
2. Конденсатор 0,22 мкФ, 400 вольт.
3. Диод.
4. Резистор разрядки 500–1000 кОм.
5. Резистор 1 кОм.

Подключается схема к кнопке включения электроинструмента вместо конденсатора помех 0,22 мкФ 250 вольт. Емкость можно было бы оставить, но в нашей схеме уж есть конденсатор 0,22 мкФ 400 вольт, поэтому в борьбе за свободное место ее лучше снять.

Параллельно к конденсатору подключается резистор разрядки от 500 кОм до 1 мОм. На следующем этапе работы в схему включают диод катодом к конденсатору и параллельно к нему светодиод анодом к конденсатору. За ними устанавливают резистор 1 кОм.

Особенность этого резистора в том, что при работе он может нагреваться, поэтому низкоомные приборы лучше не применять. Нагрев происходит в течение 10 минут беспрерывной работы инструмента, поэтому резистор устанавливать так, чтобы он ни к чему не прикасался. Для его охлаждения достаточно нескольких секунд.

Так как схема подключена к кнопке пуска, подсветка начинает работать даже немного быстрее, чем включается двигатель. Можно в этой схеме использовать и два светодиода, тогда свет будет намного ярче. В этом случае светодиоды соединяются последовательно.

Ознакомившись с информацией, изложенной в статье, мастер сможет повысить качество реза и облегчить выполнение операций при помощи электролобзика в целом за счет покупки или изготовления различных девайсов.

Почему лобзик пилит криво

Уход пильного полотна с заранее намеченной линии, может быть обусловлен несколькими причинами. У оператора может не доставать опыта в обращении с инструментом, пилка может быть дефектная, а шток и направляющий ролик для лобзика могут серьезно люфтить. Дабы не гадать на кофейной гуще, стоит начать отсев факторов, определяющих точность и ровность линии распила в Вашем, индивидуальном случае.

Как заведено, лучше начать с себя и своего подхода к пилению. Зачастую, начинающие умельцы торопят события и желая ускорить распил, прилагают большое давление на лобзик. Инструмент не успевает равномерно вгрызаться в материал и создать четкий паз для пилки, которая начинает идти по пути наименьшего сопротивления и совершает непредсказуемые движения. Данная проблема особенно распространена при работе с толстым брусом (от 40 мм) и лакированной фанерой советских времен.

Это одна из причин, почему лобзик уводит в сторону. Что делать при этом? Ответ очевиден. Прилагайте минимальное давление, достаточное для направления инструмента по линии и выставляйте максимальное число оборотов (при работе с деревом). Режим маятника обычно не влияет на ровность распила, если его конструкция исправна.

Качество сборки и износ деталей инструмента, может стать веской причиной образования скошенных линий при пилении. К устройствам из бюджетного сегмента (до 2500 рублей), претензий в основном не возникает, как и надежды на их добросовестную сборку. Другое дело, когда подобные фортели начинают исполнять оригинальные, брендовые инструменты. Зачастую, причиной кривого распила является направляющий ролик, шток для электролобзика или его подошва.

Проверять надежность фиксации элемента, можно элементарно подергав его рукой. Расшатывание штока или ролика более чем на 1 мм, определяет, что данное устройство не способно производить идеально ровный распил. Чем больше люфт деталей, тем менее точную линию распила они образуют. Исправлять данную проблему, следует исходя из обстоятельств. Если изношена сама деталь, её можно заменить аналогичной. Сложно исправить поломку, если изношен узел крепления к механизму. За подобный ремонт берется далеко не каждый современный Кулибин, и обычно данная проблема решается покупкой нового инструмента.

Продукцию многих проверенных брендов, к великому сожалению, часто подделывают, и пилки для электролобзика в этом плане очень популярны. Так сложилось, что некачественная и контрафактная продукция имеет довольно короткий срок службы, которая приносит владельцу много проблем. Одной из таких проблем, является кривой распил. Изначально ровное полотно может изогнуться по причине некачественного металла, от чего может деформироваться развод зубьев, если он вообще присутствовал. В связи с этим, если Ваш лобзик пилит криво, исправить ситуацию сможет замена пильного полотна. Процесс выбора качественной пилки для электролобзика, был нами подробно раскрыт в отдельной теме.

Чтобы получить абсолютно ровный распил, не обязательно быть мастером или иметь профессиональный инструмент с оригинальными расходниками. Для подобных целей существует очень простое и полезное устройство, о котором мы расскажем далее.

Направляющая линейка для лобзика с электрическим приводом

Направляющую линейку для электролобзика можно приобрести в магазине. Она представляет собой специальный алюминиевый профиль с Т-образным пазом с нижней стороны для беспрепятственного перемещения струбцин.

С верхней стороны направляющая имеет два Т-образных паза, в которые вставляются приспособления для фиксации электроинструмента и его свободного движения по линейке. Струбцины поставляются вместе с направляющей, приспособления продаются отдельно.

Линейка крепится к заготовке струбцинами, рез осуществляется электролобзиком. Если приспособление для фиксации инструмента отсутствует, то в процессе резания лобзик боковой частью подошвы прижимают к направляющей.

Сделать направляющую линейку в домашних условиях можно. Для этого необходимо:

1. Взять брус без сучков, длиной 1,9 метра. Это более приемлемый размер, потому что раскрой листов ДСП, ЛДСП по ширине составляет 1830 мм.
2. Все поверхности бруса обрабатывают с соблюдением строгой перпендикулярности относительно друг друга.
3. После этого с нижней стороны делают паз и вставляют Т-образный профиль. В него будут размещены струбцины для крепления линейки к заготовке.
4. С наружной стороны прикрепляют градуировку. Для этого можно использовать металлические линейки, прикрепив их саморезами с круглой головкой.

Резание осуществляется путем движения электролобзика с упором края подошвы в боковую поверхность направляющей линейки.

Как вставить пилку в электролобзик

Колодочное крепление

Винтовое крепление

Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.

Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.

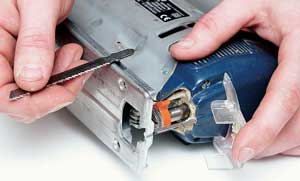

Быстрозажимное крепление

Как можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.

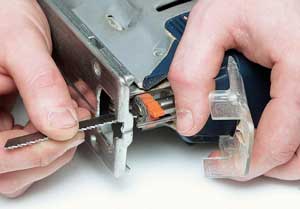

Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Устройство и принцип работы

Стандартный станок из электролобзика своими руками включает в себя главный стол, на котором размещен режущий инструмент. Под столом обычно закреплен электромотор и механизм, передающий вращение от вала двигателя. Узел натяжения располагается или в верхней, или нижней части станка. Во многих моделях существует возможность выпиливания заготовок под разными углами. Это бывает необходимо в случае наклонного распиливания. На поворотный механизм часто наносят разметку. Это создает некоторый комфорт в работе. Максимально возможный рез зависит от размеров столика. Обычно это параметр составляет 30–40 см.

По конструкции лобзиковые аппараты делятся на:

• Имеющие нижний суппорт.
• Устройства с двойным суппортом.
• Пилы с подвеской.
• С упорами и градусной шкалой.
• Универсальные устройства.

Чаще всего встречаются пилы с нижним суппортом. В этом случае станина-основание имеет две части: нижнюю и верхнюю. На верхней части располагается блок порезки и очистки. В нижней части находится электродвигатель, управление и включение, механизм передачи. Такая конструкция позволяет вырезать детали практически неограниченного размера.

Верхняя часть станины с двойным суппортом содержит дополнительную рейку. Монтаж такого устройства проще, чем агрегатов с нижним суппортом. Двойной суппорт позволяет обрабатывать негабаритные заготовки. Оба варианта позволяют распиливать заготовку толщиной не более 8 см

Лобзиковые аппараты на подвеске не имеют станины. В результате они очень подвижные, и во время порезки материал остается неподвижным. Перемещается только режущий блок. Рабочий модуль чаще всего крепится к потолку, соответственно, габариты материала ничем не ограничены. Пилы с подвеской позволяют вырезать очень вычурные и сложные формы.

Для сверхточных работ по схемам и чертежам придуманы станки с градусной шкалой и упорами. Механизм их работы заключается в том, чтобы совершать действия без погрешностей и ошибок.

Универсальные лобзики умеют выполнять несколько задач, кроме порезки. Это сверление, шлифование, полировка.

Обычно одним из главных параметров инструмента является показатель мощности. Чем выше мощность, тем больше возможностей у механизма. Но когда речь идет о бытовом ленточном лобзике, это верно лишь отчасти. Вполне достаточно электродвигателя мощностью около 150 Ватт.

https://youtube.com/watch?v=hsoU59PkDr8

Гораздо важнее для самодельного стационарного лобзика — криво-шатунная часть. Узел, который преобразует вращение двигателя в поступательно-возвратное движение ленты.

Частота колебаний обычного бытового лобзика – до тысячи движений в минуту. Амплитуда при этом составляет от 3 до 5 см. Для материалов различной плотности и твердости предусмотрена регулировка скорости. В большинстве случаев длина полотна доходит до 35 см. При такой длине пилы можно разрезать заготовки толщиной по 10 см. Ширина пил колеблется от сверхтонких (шириной 2 мм) до грубых (шириной до 10 мм).

Собирая самостоятельно станок для выпиливания из фанеры, необходимо особое внимание уделить правильному натяжению режущего элемента. Полотно должно быть ровным, без винтообразных перекосов, достаточно натянуто, но без лишнего

Лента на должна «звенеть» от натяжения. Для этого разработаны системы из винтовых и рессорных пружин.

В промышленных образцах иногда применяют поток воздуха из воздушного насоса для автоматического убирания опилок во время пропила.

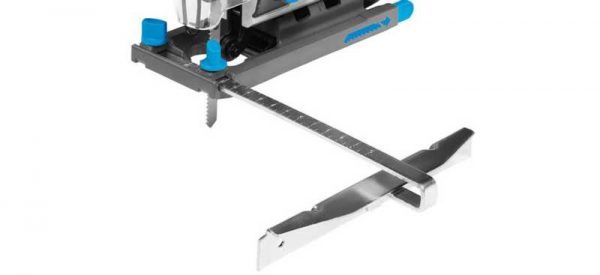

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно. Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция

• Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно.
• Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют.
• После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками.

Порядок изготовления направляющей

По сути, направляющая состоит из двух частей:

• опоры, которая представляет собой дощечку длиной 30 см и шириной 7 см при толщине 3-5 мм (слишком большая толщина для опоры не нужна);
• упора, которым может являться отрезок идеально прямого бруска толщиной 2 см и длиной 30 см.

Изготовление направляющей для электролобзика производится в следующем порядке:

1. Прежде всего, измерьте расстояние между краем основания лобзика и полотном. На фото оно составляет 4 см.
2. Закрепите отрезок бруска на дощечке с помощью гвоздей или саморезов. Расстояние от края дощечки до бруска должно быть не менее 5 см (измеренное ранее расстояние + 1 см).
3. Приставьте край основания лобзика к упору и, ведя по нему, пропилите дощечку по всей ее длине. Так у вас получится направляющая, полностью соответствующая параметрам вашего электролобзика.
4. Поверните лобзик вместе с опорой и удостоверьтесь, что полотно расположено вплотную к торцу опоры по всей ее длине.

Из приведенного выше описания вы, конечно, поняли, что направляющая для электролобзика очень проста в изготовлении. Более того, это приспособление довольно-таки примитивно, но толк от него получается очень большой.

Способы крепления пилки

Лобзик Festool
	1. Рычаг, освобождающий пилку, расположен на корпусе, что позволяет заменять полотно, не снимая защитного кожуха
	2. Оттягиваем рычаг. При этом замок раскрывается, а шток подается вперед
	3. Вставляем хвостовик полотна и отпускаем рычаг
	4. Вращая регулировочный винт, настраиваем вилку фиксации полотна. Можно действовать, контролируя процесс визуально, а можно – затянув винт до конца, а затем слегка ослабив

Лобзик Kress
	1. Открываем защитный экран
	2. Поворачиваем рычаг на штоке, вставляем полотно, отпускаем рычаг и легким усилием подвигаем полотно в зажим
	3. У подобных замков толщина устанавливаемых полотен строго ограничена размером прорези
	4. Толщина хвостовика, зажатого штангенциркулем – 1,7 мм. Установить его не удалось,а вот другая пилка (1,5 мм) была смонтирована без проблем

Лобзик Protool
	Самый распространенный и удобный (если забыть о быстрозажимных) тип замка – у лобзика Protool.Снимаем кожух, ослабляем винт, вставляем полотно и затягиваем крепеж.Можно пользоваться пилками с самыми разными хвостовиками.

Изготовление инструментальной оснастки для прямого пила электролобзиком

В данном разделе будет описаны пошаговые инструкции по изготовлению изделия. Весь процесс разбивается на три этапа изготовления конструктивных элементов:

• основание;
• направляющая;
• поворотный упор.

Для изготовления нам понадобятся материал:

• фанера;
• массив древесины хвойных пород;
• различный крепеж (в основном саморезы по дереву, мебельные футорки, шпильки и пр.)

а также будет использован следующий инструмент:

• Фрезерный станок;
• Циркулярная пила или станок из электролобзика;
• Сверлильный станок;
• Шлифовальный станок (гриндер);
• Электролобзик с пилками;
• Различный ручной инструмент.

Направляющая

Для изготовления направляющей нужно взять доску следующих размеров:

Параметр	Значение, мм
Длина	800
Толщина	15-20
Ширина	/ширина подошвы электролобзика/ +1мм (на люфт) +30мм (по 15мм припуск на ботики с каждой стороны)

Электролобзик должен скользить по направляющей, поэтому очень важны особенности направляющей плиты (на техническом сленге – «подошва»).

Делаем разметку заготовки направляющей.

Затем нужно выбрать фрезером паз, который будет являться направляющим, по которому будет двигаться подошва электролобзика в процессе пиления.

Изготавливаем концевые упоры. Затем их нужно приклеить для ограничения движения лобзика по направляющей, как показано на фото.

Проверяем плавность хода электролобзика по направляющей и в случае наличия дефектов или заусенец, затрудняющих ход, удаляем их.

Далее необходимо сделать цилиндрические втулки для предотвращения замятия древесины при зажиме фиксирующими винтами. Втулки можно изготовить из алюминиевой трубки диаметром 10мм. Сверлим отверстия и запрессовываем в них втулки. На этом изготовление направляющей закончено.

Основание

Основание по большому счету – это просто короб, который является основой для крепления направляющей и поворотного упора, а главное, что он поднимает всю конструкцию над уровнем рабочего стола (верстака), чтобы пилка его не повредила.

Сборка короба проста и незатейлива – верхнее основание из фанеры и бортики из той же фанеры или массива. Итак, выпиливаем бортики.

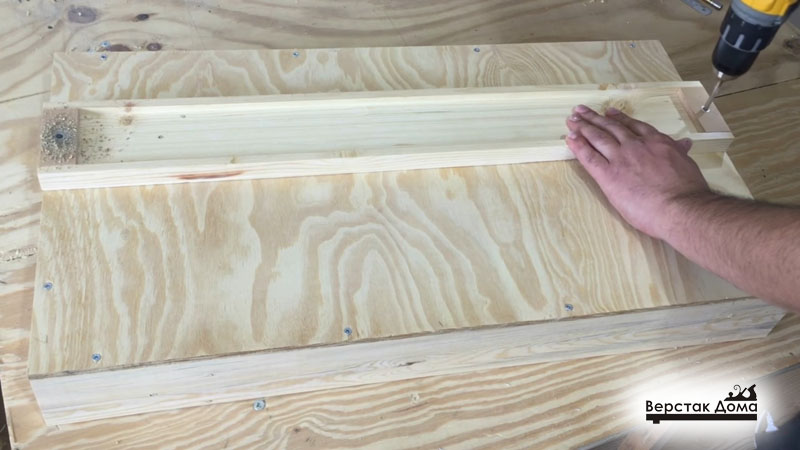

И крепим их к основанию, чтобы получился короб, как показано на фото.

Размечаем положение направляющей на основании и засверливаем отверстия в основании по втулкам в направляющей.

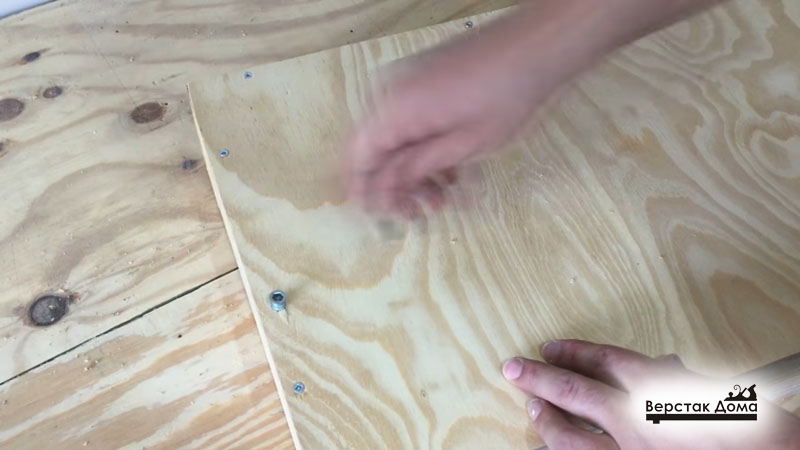

Далее в засверленные отверстия основания, вкручиваем мебельные футорки М6 или М8.

Вкручиваем в них шпильки и устанавливаем направляющую.

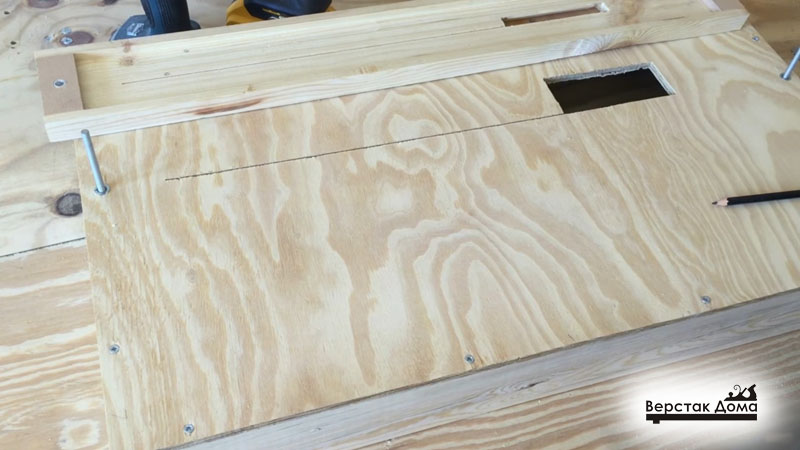

Делаем пропил рабочего паза, как показано на фото.

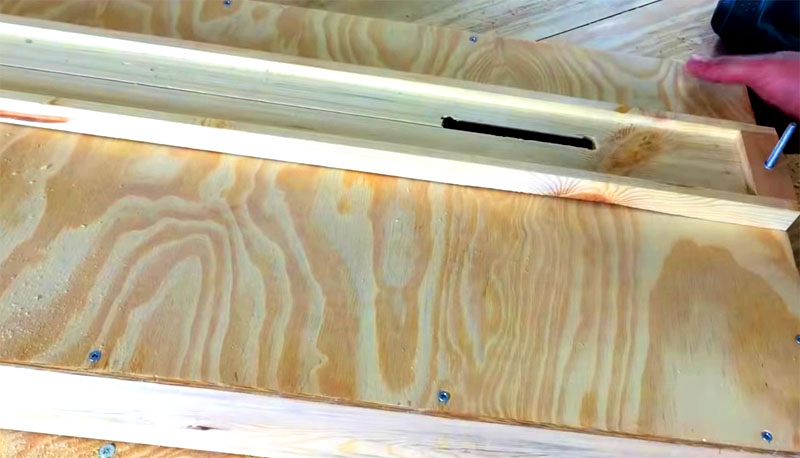

Выпиливаем расширенный паз для возможности пиления под углом

Нужно обратить внимание, что при пилении под углом нужна довольно длинная пилка, причем, можно использовать тип пилки “быстрый рез”

Размечаем местоположение будущего прямого и поворотного упора.

Шурупами крепим прямой упор, делаем отверстие и устанавливаем мебельную футорку М6 или М8 для крепления поворотного упора. Смотри фото ниже.

На этом изготовление основания считаем законченным.

Поворотный упор

Конструкция упора проста и незатейлива, представляет собой направляющую с приклеенным к ней полукруглым элементом для фиксации на основании.

Устанавливаем упор с помощью болта соответствующего диаметра. Головку болта можно «посадить» в удобную рукоятку, чтобы не использовать каждый раз гаечный ключ. Направляющую также закрепляем с помощью самодельных гаек, сделанных из врезных крыльчатых гаек.

На этом считаем станок для распиловки готовым.

Надеемся, что изложенный материал был Вам полезен.
