Паровой автомобиль своими руками

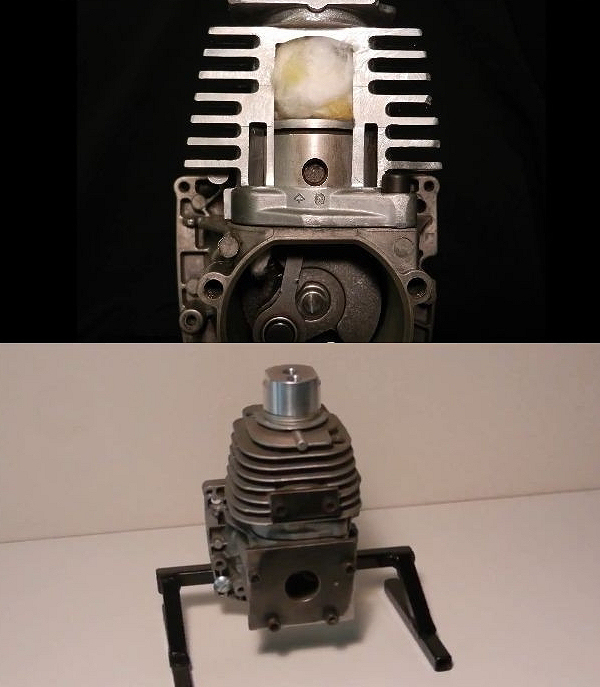

Как из ДВС сделать солнечно-паровой двигатель

Изобретатели отвечают двояко. Во-первых, пока гелиоэлектростанции на фотоэлементах выгодны только при достижении определённого масштаба. А как быть мелким потребителям? Зачем им развёртывать инверторы и прочую инфраструктуру, необходимую для получения 220 В на выходе? Им нужно что-то менее громоздкое и дорогостоящее. Во-вторых, потери с движущимся частями, утверждают конструкторы, пока не выше, чем без них. Коммерчески доступные фотоэлементы имеют КПД 15% — и ровно столько же, говорят они, показал их первый прототип, HydroICE (Hydro Internal Clean Engine) — переделанный двухтактный бензиновый двигатель от скутера объёмом 31 см?.

Принцип его работы прост.

Концентрируемая параболическими зеркалами энергия солнечного излучения нагревает масло до температур от 204 до 371 ?C (в зависимости от желаемой мощности и интенсивности солнечного света), затем оно подаётся в цилиндр, куда сразу же впрыскиваются буквально считанные микрокапли воды.

Последняя, соприкоснувшись с горячим маслом, исходит паром и толкает поршень, вращая вал. После этого выхлопные газы попадают в водопаровой сепаратор, откуда компоненты направляются сначала в соответствующие небольшие баки, а потом вновь в двигатель.

Схема работы двигателя проста, но при всём том КПД заявлен на уровне самых изощрённых массовых фотоэлементов.

Нечего и говорить, стоимость двухтактников и фотоэлементов трудно сравнивать. По расчётам изобретателей, их система при равном КПД будет иметь вчетверо меньшую цену, чем такой же мощности фотоэлектрическая система (фотоэлемент плюс инвертор). В сочетании с никель-кадмиевым аккумулятором этот двигатель позволяет выйти на новый уровень генерации и хранения электроэенергии.

Подход в чём-то сходен с уже освещавшейся генерацией пара концентрированным солнечным светом. Однако там используются наночастицы, позволяющие получать пар из воды безо всякого масла, что может быть полезным и для HydroICE, ведь тогда из схемы исчезает сепаратор, да и КПД (благодаря более «прямой» схеме преобразования) может подрасти.

{uppod video=https://www.youtube.com/watch?v=2yBR0HIc-oI comment=»The HydroICE Solar Project»}

{social}

Цилиндр и золотниковая трубка.

Отрезаем от антенны 3 куска:? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).? Второй кусок длиной 30 мм и 4 мм диаметром.? Третий длиной 6 мм и 4 мм диаметром.

Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр — чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

  • Длительный срок службы (нет подвижных частей);
  • Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
  • Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

Современные паровые двигатели

Современный мир заставляет многих изобретателей снова возвращаться к идее применения паровой установки в средствах, предназначенных для перемещения. В машинах есть возможность использовать несколько вариантов силовых агрегатов, работающих на пару.

Поршневой мотор

Современные паровые двигатели можно распределить на несколько групп:

  • с парогенераторным устройством прямоточного типа и обогревом факелом;
  • с образованием пара внутри цилиндров при факельном подогреве;
  • с аккумуляторными батареями теплового типа;
  • комбинированного вида.

Конструктивно установка включает в себя:

  • пусковое устройство;
  • силовой блок двухцилиндровый;
  • парогенератор в специальном контейнере, снабженный змеевиком.

Принцип работы

Процесс происходит следующим образом. После включения зажигания начинает поступать питание от аккумуляторной электробатареи трех двигателей. От первого в работу приводится воздуходувка, прокачивающая воздушные массы по радиатору и передающая их по воздушным каналам в смесительное устройство с горелкой.

Одновременно с этим очередной электромотор активирует насос перекачки топлива, подающий конденсатные массы из бачка по змеевидному устройству подогревательного элемента в корпусную часть отделителя воды и подогреватель, находящийся в экономайзере, в паровой генератор.

До начала запуска пару нет возможности пройти к цилиндрам, так как путь ему перекрывают клапан дросселя или золотник, которые приводятся в управление кулисной механикой.

Поворачивая ручки в сторону, необходимую для передвижения, и приоткрывая клапан, механик приводит в работу паровой механизм.

Отработанные пары по единому коллектору поступают на распределительный кран, в котором разделяются на пару неодинаковых долей.

Меньшая по объему часть попадает в сопло смесительной горелки, перемешивается с воздушной массой, воспламеняется от свечи. Появившееся пламя начинает подогревать контейнер.

Вторая часть пара, большая по объему, по крану-распределителю переходит в турбину, приводящую во вращение роторное устройство электрического генератора. Далее пары проходят в сопловую часть конденсатора, потом – в радиатор, в котором охлаждаются, передавая тепловую энергию воздуху, и попадают в водяную емкость.

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Преимущества машины

Аппарат отличается способностью работать практически без ограничений, возможны перегрузки, имеется большой диапазон регулировки мощностных показателей. Следует добавить, что во время любой остановки паровой двигатель перестает работать, чего нельзя сказать про мотор.

В конструкции нет необходимости устанавливать коробку переключения скоростей, страртерное устройство, фильтр для очистки воздуха, карбюратор, турбонаддув. Кроме этого, система зажигания в упрощенном варианте, свеча только одна.

В завершении можно добавить, что производство таких машин и их эксплуатация будут обходиться дешевле, чем автомобили с двигателем внутреннего сгорания, так как топливо будет недорогим, материалы, применяемые в производстве – самыми дешевыми.

  • Симптомы забитого катализатора
  • Восстановление ПТС при утере

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента — огонь и вода.

Кроме такой конструкции, можно собрать паровой но это материал для совершенно отдельной статьи.

Паровой двигатель

Сложность изготовления: ★★★★☆

Время изготовления: Один день

Подручные материалы: ████████░░ 80%

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.

  • Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
  • Маленькая трубка для поршневой пары (магазин сантехники).
  • Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
  • Болты, гайки, шурупы
  • Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
  • Деревянные бруски.
  • Спицы для велосипедных колёс
  • Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
  • Деревянные бруски (куски досок)
  • Банка из под оливок
  • Трубка
  • Суперклей, холодная сварка, эпоксидная смола (стройрынок).
  • Наждак
  • Дрель
  • Паяльник
  • Ножовка

Схема двигателя

Цилиндр и золотниковая трубка.

Отрезаем от антенны 3 куска:? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).? Второй кусок длиной 30 мм и 4 мм диаметром.? Третий длиной 6 мм и 4 мм диаметром.

Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр — чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Как сделать поршень с шатуном

Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.

Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.

Спицу с двух концов подклеиваем, чтобы не выпала.

Шатун треугольника

Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.

Треугольник и золотник

Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.

Кривошип поршневой тяги должен быть 8 мм, а кривошип золотника — 4 мм.

Паровой котёл

Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.Вот фото:

Фото двигателя в сборе

Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке

Видео работы парового двигателя

Версия 2.0

Косметическая доработка двигателя. Бак теперь имеет свою собственную деревянную площадку и блюдце для таблетки сухого горючего. Все детали покрашены в красивые цвета. Кстати в качестве источника тепла лучше всего использовать самодельную

Паровые двигатели современности

В начале 20-го века актуальность паровых машин начала падать. Одной из немногих компаний, которые продолжили выпуск декоративных мини-двигателей, стала британская фирма Mamod, которая позволяет приобрести образец подобной техники даже сегодня. Но стоимость таких паровых двигателей легко переваливает за две сотни фунтов стерлингов, что не так и мало для безделушки на пару вечеров. Тем более для тех, кто любит собирать всяческие механизмы самостоятельно, гораздо интереснее создать простой паровой двигатель своими руками.

Устройство двигателя очень простое. Огонь нагревает котел с водой. Под действием температуры вода превращается в пар, который толкает поршень. Пока в емкости есть вода, соединенный с поршнем маховик будет вращаться. Это стандартная схема строения парового двигателя. Но можно собрать модель и совершенно другой комплектации.

Что же, перейдем от теоретической части к более увлекательным вещам. Если вам интересно делать что-то своими руками, и вас удивляют столь экзотичные машины, то эта статья именно для вас, в ней мы с радостью расскажем о различных способах того, как собрать двигатель своими руками паровой. При этом сам процесс создания механизма дарит радость не меньшую, чем его запуск.

Метод 1: мини-паровой двигатель своими руками

Итак, начнем. Соберем самый простой паровой двигатель своими руками. Чертежи, сложные инструменты и особые знания при этом не нужны.

Для начала берем из-под любого напитка. Отрезаем от нее нижнюю треть. Так как в результате получим острые края, то их необходимо загнуть внутрь плоскогубцами

Делаем это осторожно, чтобы не порезаться. Так как большинство алюминиевых банок имеют вогнутое дно, то необходимо его выровнять

Достаточно плотно прижать его пальцем к какой-нибудь твердой поверхности.

На расстоянии 1,5 см от верхнего края полученного «стакана» необходимо сделать два отверстия друг напротив друга. Желательно для этого использовать дырокол, так как необходимо, чтобы они получились в диаметре не менее 3 мм. На дно банки кладем декоративную свечку. Теперь берем обычную столовую фольгу, мнем ее, после чего оборачиваем со всех сторон нашу мини-горелку.

Термоэлектрогенераторы

Электростанции с генераторами, построенными по принципу Пельтье – достаточно интересный вариант.

Физик Пельтье обнаружил эффект, который сводится к тому, что при пропускании электроэнергии через проводники, состоящие из двух разнородных материалов, на одном из контактов происходит поглощение тепла, а на втором – выделение.

Причем эффект этот обратный – если с одной стороны проводник разогревать, а со второй – охлаждать, то в нем будет образовываться электроэнергия.

Именно обратный эффект используется в электростанциях на дровах. При сгорании они разогревают одну половину пластины (она и является термоэлектрогенератором), состоящую их кубиков, сделанных из разных металлов, а вторая же ее часть – охлаждается (для чего используются теплообменники), в результате чего на выводах пластины появляется электроэнергия.

Но есть у такого генератора несколько нюансов. Один из них – параметры выделяемой энергии напрямую зависят от разницы температуры на концах пластины, поэтому для их выравнивания и стабилизации необходимо использование регулятора напряжения.

Второй нюанс заключается в том, что выделяемая энергия – лишь побочный эффект, большая часть энергии при сгорании дров просто преобразуется в тепло. Из-за этого КПД такого типа станции не очень высокая.

К достоинствам электростанций с термоэлектрогенераторами относятся:

  • Длительный срок службы (нет подвижных частей);
  • Одновременно вырабатывается не только энергия, но и тепло, которое можно использоваться для обогрева или приготовления пищи;
  • Бесшумность работы.

Электростанции на дровах, использующие принцип Пельтье, — достаточно распространенный вариант, и выпускаются как портативные устройства, которые способны лишь выделить электроэнергии для зарядки маломощных потребителей (телефона, фонаря), так и промышленные, способные запитать мощные агрегаты.

Особенности

Электростанция на дровах – изобретение далеко не новое, но современные технологии позволили несколько улучшить разработанные раньше устройства. Причем для получения электроэнергии используется несколько разных технологий.

К тому же, понятие «на дровах» несколько не точное, поскольку для функционирования такой станции подойдет любое твердое топливо (дрова, щепа, паллеты, уголь, кокс), в общем все, что может гореть.

Сразу отметим, что дрова, а точнее процесс их сгорания, выступает только в качестве источника энергии, обеспечивающего функционирование устройства, в котором происходит генерация электричества.

Основными достоинствами таких электростанций является:

  • Возможность использовать самое разное твердое топливо и его доступность;
  • Получение электроэнергии в любом месте;
  • Использование разных технологий позволяет получать электроэнергию с самыми разными параметрами (достаточной только для обычной подзарядки телефона и до запитки промышленного оборудования);
  • Может выступать и в качестве альтернативы, если перебои подачи электроэнергии – обычное дело, а также основным источником электричества.

Газогенераторы

Второй тип – это газогенераторы. Такое устройство можно использовать в нескольких направлениях, в том числе и получение электроэнергии.

Здесь стоит отметить, что сам по себе такой генератор не имеет никакого отношения к электричеству, поскольку его основная задача – выработать горючий газ.

Суть работы такого устройства сводится к тому, что в процессе окисления твердого топлива (его горения), выделяются газы, в том числе и горючие – водород, метан, СО, которые могут использоваться в самых разных целях.

К примеру, такие генераторы раньше применялись на авто, где обычные двигатели внутреннего сгорания отлично работали на выделяемом газе.

По причине постоянного дрожания топлива данные устройства некоторые автомобилисты и мотоциклисты уже в наше время начали устанавливать на свои машины.

То есть, чтобы получить электростанцию, достаточно иметь газогенератор, двигатель внутреннего сгорания и обычный генератор.

В первом элементе будет выделяться газ, который станет топливом для двигателя, а тот в свою очередь будет вращать ротор генератора, чтобы получить на выходе электроэнергию.

К достоинствам электростанций на газогенераторах относится:

  • Надежность конструкции самого газогенератора;
  • Получаемый газ можно использоваться для работы двигателя внутреннего сгорания (который станет приводом для электрогенератора), газового котла, печи;
  • В зависимости от задействованного ДВС и электрогенератора можно получить электроэнергию даже для промышленных целей.

Основным недостатком газогенератора является громоздкость конструкции, поскольку она должна включать в себя котел, где происходят все процессы для получения газа, систему его охлаждения и очистки.

И если это устройство будет использоваться для получения электроэнергии, то дополнительно в состав станции должны также входить ДВС и электрогенератор.

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

Преимущества и недостатки

Основное преимущество паровой машины, как двигателя внешнего сгорания, отделение котла от самой машины. Это дает возможность использовать что угодно в качестве топлива хоть хворост, хоть урановое топливо, что выгодно отличает ее от двигателя внутреннего сгорания ‒ там для каждого типа требуется определённый вид горючего.

Заметнее всего это преимущество в случае с ядерным реактором, который не может производить механическую энергию, а вырабатывает лишь тепло, которое используют для получения пара, вращающего паровые турбины.

В двигателях внешнего сгорания можно использовать и другие источники тепла, например, энергию солнца или энергию разности температур океана на разной глубине.

Интересный факт, паровой локомотив хорошо работает на больших высотах, при чем эффективность двигателя не падает, а, наоборот, растет благодаря низкому атмосферному давлению.

Паровозы и сегодня используют в горной местности Латинской Америки и Китая, при том, что в равнинных районах они давно заменены на более современные типы локомотивов.

Даже в Швейцарии и в Австрии в ходу усовершенствованные тепловозы, работающие на сухом паре. Их разработали на основе модели SLM производства 1930 года. В конструкцию внесли ряд изменений: использовали роликовые подшипники, современную теплоизоляцию, новые виды топлива, специальные паропроводы и ряд других новшеств.

Благодаря этому потребление топлива уменьшилось на 60 процентов, а вес стал ниже, чем у дизельных и электрических аналогов, что актуально для железных дорог, проходящих в горной местности.

Среди других положительных качеств парового двигателя:

  • высокая надёжность;
  • возможность эксплуатации при значительных колебаниях нагрузки;
  • допустимость продолжительных перегрузок;
  • долговечность;
  • низкие расходы на эксплуатацию;
  • простота в обслуживании.

К недостаткам можно отнести:

  • наличие кривошипно-шатунного механизма;
  • низкий КПД по сравнению с другими типами двигателей.

Как сделать рабочую модель парового двигателя на дому

Если вы были заинтересованы в модельных паровых двигателях, вы, возможно, уже проверили их в Интернете, шокирующим будет то, что они очень дорогие. Если вы не ожидаете ценовой диапазон, то вы можете попытаться найти другие варианты, где у вас может быть собственная модель парового двигателя. Это не означает, что вам нужно только купить их, так как вы можете сделать их самостоятельно. Вы можете посмотреть процессы создания собственной модели парового двигателя на сайте WoodiesTrainShop.com. Там нет ничего, что вы не можете сделать и выяснить, не имея немного собственных исследований.

Как создать свой собственный паровой двигатель?

Это звучит удивительно, но на самом деле вы можете создать модельный паровой двигатель с нуля. Вы можете начать с создания очень простого трактора, тянущего двигатель. Он может легко перевозить взрослого человека, и вам понадобится около ста часов, чтобы закончить строительство. Самое замечательное в том, что это не так дорого, и процесс его создания очень прост, и все, что вам нужно сделать, это сверлить и работать на токарно-фрезерном станки весь день. Вы всегда можете проверить свои возможности на сайте WoodiesTrainShop.com, на котором найдете более подробную информацию о том, как вы можете начать делать свою собственную модель парового двигателя.

Обода задних колес самодельные, модель парового двигателя сделана из газовых баллонов, и вы можете купить готовые передачи, а также приводные цепи на рынке. Простота модели «сделай сам» с паровым двигателем – это то, что делает его привлекательным для всех, поскольку он предлагает вам очень простые инструкции и быструю сборку. Вам даже не нужно изучать что-либо техническое, чтобы иметь возможность делать все самостоятельно. Простых рисунков и рисунков достаточно, чтобы помочь вам с рабочей нагрузкой от начала до конца.

Паровой двигатель начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Результат

В итоге должна получиться следующая конструкция. В малую банку заливается вода, которая через отверстие в дне вытекает в медную трубку. Под спиралью разжигается огонь, который нагревает медную емкость. Горячий пар поднимается по трубке вверх.

Для того чтобы механизм получился завершенным, необходимо присоединить к верхнему концу медной трубки поршень и маховик. В итоге тепловая энергия горения будет преобразовываться в механические силы вращения колеса. Существует огромное количество различных схем для создания такого двигателя внешнего сгорания, но во всех них всегда задействованы два элемента — огонь и вода.

Кроме такой конструкции, можно собрать паровой двигатель Стирлинга своими руками, но это материал для совершенно отдельной статьи.

Из инструментов будут необходимы: ножовка, наждак, паяльник, эпоксидная смола, холодная сварка, суперклей, дрель.

Процесс изготовления парового генератора:

Шаг первый. Принципиальная схема генератораНа схеме можно увидеть, как работает механизм. То есть это кривошип, который через шатун соединен с поршнем. Также в системе предусмотрен клапан (золотник), который открывает и закрывает один из двух каналов. Когда поршень находится в нижней мертвой точке, золотник открывает канал и в цилиндр поступает пар под давлением. Достигая верхней мертвой точки, золотник перекрывает подачу пара, и открывает цилиндр для выпуска пара наружу, поршень затем опускается. Возвратно-поступательные движения по классике преобразуются кривошипом во вращение вала генератора.

Во второй трубке нужно сделать отверстие диаметром 4 мм, оно должно находиться по центру. Третью трубку нужно перпендикулярно приклеить ко второй, для этого используется суперклей. Когда клей высохнет, сверху все замазывается холодной сваркой.

К третьему куску нужно прикрепить металлическую шайбу, после высыхания нужно также все зафиксировать холодной сваркой. Когда сварка высохнет, сверху швы нужно обработать эпоксидной смолой для максимальной прочности и герметичности.

Шаг третий. Изготовления поршня и шатунаПоршень изготавливается из болта диаметром 7 мм. Для этого его нужно закрепить в тисках и намотать сверху медную проволоку, всего понадобится сделать порядка 6-ти витков, в зависимости от диаметра проволоки. Затем проволока пропитывается эпоксидной смолой. Лишний край болта можно отрезать. Далее, когда смола высохнет, понадобится поработать наждачной бумагой, чтобы подогнать поршень под диаметр цилиндра. В итоге поршень должен двигаться легко, но при этом не должен пропускать воздух.

Для крепления шатуна на поршне нужно сделать специальный кронштейн, он делается из листового алюминия. Ее нужно выгнуть в виде буквы «П», на краях сверлятся отверстия, диаметр отверстия должен быть таким, чтобы в него можно было выставить велосипедную спицу. Кронштейн приклеивается к поршню.

Шатун треугольника изготавливается подобным образом, но здесь с одной стороны будет кусок спицы, а с другой трубка. Длина такого шатуна составляет 75 мм.

Шаг четвертый. Золотник и треугольникТреугольник нужно вырезать из листа металла, в нем сверлится три отверстия. Что касается поршня золотника, то его длина составляет 3.5 мм, нужно добиться его свободного перемещения в трубке золотника. Длина штока может быть разной, здесь все зависит от маховика.

Подпорки лучше всего делать из брусков, они подбираются индивидуально. Что касается кривошипа поршневой тяги, то он должен быть 8 мм, а кривошип золотника составляет 4 мм.

Ниже можно увидеть, как будет выглядеть двигатель, если его немного доработать. Бачок теперь имеет индивидуальную площадку, а также блюдечко, на которое кладется сухое горючее. Авто рекомендует в качестве источника тепла применять примус или спиртовую горелку, которую можно сделать своими руками. Все элементы можно покрасить на свой вкус.

Паровой двигатель своими руками из подручных средств

Когда уже доделывал свой газогенератор — наткнулся в интернет на книжку «Как самому сделать паровой двигатель до 1.5л/с» книжка 1903 года (!!!) выпуска, написана через «ять», размеры в вершках и аршинах, но содержит информацию, достаточную для изготовления своего парового двигателя, с чертежами и пояснениями

Один из рисунков в книгеКак-то больше не удается найти скан этой книжки с обложкой, так что автора и дословное название её — не помню…

Саму книгу полностью в статье публиковать не буду, ссылку на нее дам в конце. Идея вот в чем: 100 лет назад это можно было сделать методом пайки из ружейных гильз, обрезков труб и самовара в качестве парового котла, давление в котором (по книжке) составляло всего 2-3 атмосферы…

В общем — из подручных тогда средств (есть вещи, которые и через 100 лет не меняются).При этом автор книги советовал использовать паровой двигатель для аэрации воды в аквариуме или приспособить к нему динамо для выработки электроэнергии… Или установить на лодку…

(Приводятся двигатели разной мощности).

Но мы-то живем немного в другом веке: сварочный инвертор не редкость, автомобильный хлам — в избытке, простой газовый баллон — держит поболе 2 атмосфер… В общем — развернуться есть куда, а скажем мотоциклетный двигатель — это уже готовый паровой со всеми необходимыми шатунами, поршнем и подшипниками, только надо сделать систему газораспределения (и продумать систему смазки):

(Автор видео с Ютуб — Iван Гнатюк, ссылка — на ролик с его канала)

Другая идея переделки 2-тактного двигателя:

пар под давлением «запирается» шариком, который отодвигает штырь на цилиндре двигателя в области верхней мертвой точки… Встречал информацию, что так у авиамоделистов самолетики на баллончиках от сифонов летали.

В начале статьи упоминалось про газогенератор: я его сделал и «скрестил» с бензогенератором, но штука оказалась хлопотная и пока — дорогая. Почему — тема отдельной статьи, ссылка в конце текста.

Мне представляется, что паровой двигатель для получения электроэнергии и попутного отопления дома (гаража, дачи) отработанным паром — вариант чуть ли не идеальный: уже упоминал в разных статьях, что дом я — все равно отапливаю, вскипятить до пара ведро-другое воды особых проблем не составит, тогда как возня с газогенератором — уже не попутная, а отдельная тема: встал, затопил печку, пошел «раскочегаривать» газогенератор, наконец завел бензогенератор (20 минут на «взлет» в прохладном гараже)…

Если всё получится — идея сведется к простым действиям «топлю печку — получаю электричество, заодно заряжаю аккумуляторы». В наш нанотехнологичный век можно сделать еще проще: приобрести печку с элементами Пельте, но это пока дорого и бессмысленно: тема отдельной статьи, скоро напишу.

Вдруг пригодится, или «для общего развития»:

скачать

Мой плейлист в Ютуб с подборкой видео про паровые двигатели (в основном на них ездят): здесь

Покритикуйте, посоветуйте. Может у кого-то уже есть опыт эксплуатации парового двигателя, да еще и вместе с электрогенератором (я планирую автомобильный 12В)…

Всем удачи!Ссылка на новые статьи по этой теме:Начинаю делать паровой двигатель. Постановка задач

Испытание парового котла

———————————-

P.S. Сделать паровую турбину в домашних условиях — гораздо сложнее (огромные обороты: балансировка, износ подшипников). Но может кто-то сделал?

  • Бензогенератор на древесном угле
  • Газогенератор и математика
  • Разморозка труб и колодца паром — я уже сделал себе паровой котел, правда использую пока не по назначению )

Основной элемент

Из медной трубки делаем спираль. Необходимо взять около 6 метров мягкой медной трубки диаметром 1/4-дюйма (0,64 см). От одного конца отмеряем 30 см. Начиная с этой точки, необходимо сделать пять витков спирали диаметром 12 см каждая. Остальную часть трубы изгибают в 15 колец диаметром по 8 см. Таким образом, на другом конце должно остаться 20 см свободной трубки.

Оба вывода пропускают через вентиляционные отверстия в крышке банки. Если окажется, что длины прямого участка недостаточно для этого, то можно разогнуть один виток спирали. На установленную заранее платформу кладут уголь. При этом спираль должна размещаться как раз над этой площадкой. Уголь аккуратно раскладывают между ее витками. Теперь банку можно закрыть. В итоге мы получили топку, которая приведет в действие двигатель. Своими руками паровой двигатель почти сделан. Осталось немного.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
