Паровой автомобиль

Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
• Емкость для создания фильтра типа «Циклон»;
• Емкость для создания фильтра тонкой очистки газа;
• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Мини-сопла

Далее нужно взять кусок медной трубки длиной 15-20 см

Важно, чтобы внутри она была полой, так как это будет наш главный механизм приведения конструкции в движение. Центральную часть трубки оборачивают вокруг карандаша 2 или 3 раза, так, чтобы получилась небольшая спираль

Теперь необходимо разместить этот элемент так, чтобы изогнутое место размещалось непосредственно над фитилем свечки. Для этого придаем трубке формы буквы «М». При этом выводим участки, которые опускаются вниз, через проделанные отверстия в банке. Таким образом, медная трубка жестко фиксируется над фитилем, а ее края являются своеобразными соплами. Для того чтобы конструкция могла вращаться, необходимо отогнуть противоположные концы «М-элемента» на 90 градусов в разные стороны. Конструкция парового двигателя готова.

Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
• Емкость для создания фильтра типа «Циклон»;
• Емкость для создания фильтра тонкой очистки газа;
• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Шатун треугольника

Шаг 1
Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.

Треугольник и золотник
Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.

Подпорки
Далее нужно сделать подпорки из брусков, размеры опциональны.

Кривошипы
Кривошип поршневой тяги должен быть 8 мм, а кривошип золотника — 4 мм.

Паровой котёл
Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.Вот фото:

Фото двигателя в сборе

Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке

Видео работы парового двигателя

Модель парового двигателя для взрослых

Теперь усложним задачу. Соберем более серьезный двигатель своими руками паровой. Для начала необходимо взять банку из-под краски. При этом следует убедиться, что она абсолютно чистая. На стенке на 2-3 см от дна вырезаем прямоугольник с размерами 15 х 5 см. Длинная сторона размещается параллельно дну банки. Из металлической сетки вырезаем кусок площадью 12 х 24 см. С обоих концов длинной стороны отмеряем 6 см. Отгибаем эти участки под углом 90 градусов. У нас получается маленький «столик-платформа» площадью 12 х 12 см с ногами по 6 см. Устанавливаем полученную конструкцию на дно банки.

По периметру крышки необходимо сделать несколько отверстий и разместить их в форме полукруга вдоль одной половины крышки. Желательно, чтобы отверстия имели диаметр около 1 см. Это необходимо для того, чтобы обеспечить надлежащую вентиляцию внутреннего пространства. Паровой двигатель не сможет хорошо работать, если к источнику огня не будет попадать достаточное количество воздуха.

Цилиндр и золотниковая трубка.

Шаг 1
Отрезаем от антенны 3 куска:? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).? Второй кусок длиной 30 мм и 4 мм диаметром.? Третий длиной 6 мм и 4 мм диаметром.

Шаг 2
Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

Шаг 3
Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр — чуть больше трубки №1), после высыхания укрепляем холодной сваркой.
Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.

Пар как двигатель прогресса

На фото: паровая машина Кюньо
Вехи создания паровых машин:

1. Первый паровой двигатель в истории был придуман и реализован инженером Героном Александрийским, жившим две тысячи лет назад в Греции. Он и сам не понял, зачем изобрел игрушку-шар, вращавшуюся вокруг своей оси, приводимую в движение поднимающимся снизу паром. Технология, не найдя применения, канула в небытие на полторы тысячи лет.
2. Иезуит Фердинанд Вербст построил и подарил китайскому императору (1672) игрушку — крошечный самодвижущийся автомобиль, работающий на пару.
3. Исаак Ньютон нарисовал чертежи паровой телеги, где за счет котла с соплом и ручного стравливания пара конструкция могла бы перемещаться.
4. Томас Ньюкмен создал паровой двигатель наподобие современных, только с очень большим котлом, который приспособил в качестве машины по откачиванию грунтовых вод.
5. Джеймс Уатт довел до ума конструкцию Ньюксмена, приладив к ней конденсатор и зациклил процесс преобразования пара в воду и наоборот. Полученный агрегат он умудрился поставить на раму и опробовать движение, инициируемое паром. Получив патент на изобретение, он сильно умерил пыл других разработчиков сходной идеи.
6. Николай Жозеф Кюньо, артиллерийский французский инженер, придумал самодвижущуюся повозку на пару для перевозки пушек. Внутри конструкции весом под тонну находился медный цилиндр, который заполнялся паром, после чего происходил впрыск воды, а образующийся вакуум втягивал поршень. Перемещаться паровая телега могла лишь километр, после чего требовалась «дозаправка» кипящей водой. Зато перевозить на этот километр она могла до двух тонн груза. Идея командованию понравилась, конструктору дали «добро» и 20 000 франков на доработку идеи. В итоге телега научилась двигаться со скоростью 7 км/ч довольно долго за счет установленной топки под котлом. Этой скорости хватило, чтобы паровая телега совершила первое ДТП, протаранив стену дома из-за поймавшего «клина» колеса. Французская «бабушка» парового автомобиля нынче хранится в музее.
7. Сильвестр Роупер создал первый прообраз мотоцикла – паровой велосипед. Соседи пытались воззвать к стражам порядка, такой шум производил созданный изобретателем велосипед – но увы, законов, запрещающих кататься на двух колесах, еще не было!
8. Ричард Тревитик, а позже доработавший идею Вальтер Хэнкок, стали создателями парового омнибуса — коммерческого транспорта, способного проезжать до 32 километров.
9. Казимир Янкевич из России тоже пытался создать машину на пару и даже придумал «быстрокат», который мог функционировать как на угле, так и на воде. Увы, проект не был реализован.

Преимущества и недостатки

Основное преимущество паровой машины, как двигателя внешнего сгорания, отделение котла от самой машины. Это дает возможность использовать что угодно в качестве топлива хоть хворост, хоть урановое топливо, что выгодно отличает ее от двигателя внутреннего сгорания ‒ там для каждого типа требуется определённый вид горючего.

Заметнее всего это преимущество в случае с ядерным реактором, который не может производить механическую энергию, а вырабатывает лишь тепло, которое используют для получения пара, вращающего паровые турбины.

В двигателях внешнего сгорания можно использовать и другие источники тепла, например, энергию солнца или энергию разности температур океана на разной глубине.

Интересный факт, паровой локомотив хорошо работает на больших высотах, при чем эффективность двигателя не падает, а, наоборот, растет благодаря низкому атмосферному давлению.

Паровозы и сегодня используют в горной местности Латинской Америки и Китая, при том, что в равнинных районах они давно заменены на более современные типы локомотивов.

Даже в Швейцарии и в Австрии в ходу усовершенствованные тепловозы, работающие на сухом паре. Их разработали на основе модели SLM производства 1930 года. В конструкцию внесли ряд изменений: использовали роликовые подшипники, современную теплоизоляцию, новые виды топлива, специальные паропроводы и ряд других новшеств.

Благодаря этому потребление топлива уменьшилось на 60 процентов, а вес стал ниже, чем у дизельных и электрических аналогов, что актуально для железных дорог, проходящих в горной местности.

Среди других положительных качеств парового двигателя:

• высокая надёжность;
• возможность эксплуатации при значительных колебаниях нагрузки;
• допустимость продолжительных перегрузок;
• долговечность;
• низкие расходы на эксплуатацию;
• простота в обслуживании.

К недостаткам можно отнести:

• наличие кривошипно-шатунного механизма;
• низкий КПД по сравнению с другими типами двигателей.

Готовы ли паровые машины к эпическому возвращению?

Когда-то давно господствовал паровой двигатель – сначала в поездах и тяжелых тракторах, как вы знаете, но в конечном итоге и в автомобилях. Сегодня это трудно понять, но на рубеже 20-го века более половины автомобилей в США работали на парах. Паровой двигатель был настолько усовершенствован, что в 1906 году паровая машина под названием «Ракета Стэнли» даже имела рекорд скорости на земле – опрометчивая скорость 127 миль в час!

Теперь вы можете подумать, что паровая машина имела успех только потому, что двигатели внутреннего сгорания (ДВС) еще не существовали, но на самом деле паровые машины и автомобили ДВС были разработаны одновременно. Поскольку у инженеров уже был 100-летний опыт работы с паровыми двигателями, у паровой машины был довольно большой старт. В то время как ручные коленчатые двигатели ломали руки несчастных операторов, к 1900 году паровые машины были уже полностью автоматизированы – и без сцепления или коробки передач (пар обеспечивает постоянное давление, в отличие от хода поршня ДВС), очень легким в управлении. Единственное предостережение, что вы должны были подождать несколько минут, чтобы котел нагрелся.

Однако через несколько коротких лет Генри Форд придет и все изменит. Хотя паровой двигатель технически превосходил ДВС, он не мог сравниться с ценой серийных Фордов. Производители паровых автомобилей пытались переключать передачи и продавать свои автомобили как премиальные, роскошные продукты, но к 1918 году Ford Model T был в шесть раз дешевле, чем Steanley Steamer (самая популярная паровая машина в то время). С появлением электродвигателя стартера в 1912 году и постоянным повышением эффективности ДВС прошло совсем немного времени, пока паровая машина исчезла с наших дорог.

Под давлением

В течение последних 90 лет паровые машины оставались на грани исчезновения, а гигантские звери выкатывались на показы старинных автомобилей, но не намного. Спокойно, однако, на заднем плане исследования незаметно продвигались вперед – отчасти из-за нашей зависимости от паровых турбин в производстве электроэнергии, а также потому, что некоторые люди считают, что паровые двигатели действительно могут превосходить двигатели внутреннего сгорания.

ДВС имеют внутренние недостатки: им требуется ископаемое топливо, они производят много загрязнений, и они шумные. Паровые двигатели, напротив, очень тихие, очень чистые и могут использовать практически любое топливо. Паровые двигатели благодаря постоянному давлению не требуют зацепления – вы получаете максимальный крутящий момент и ускорение мгновенно, в состоянии покоя. Для городского вождения, где остановка и запуск потребляют огромное количество ископаемого топлива, непрерывная мощность паровых двигателей может быть очень интересной.

Технологии прошли долгий путь и с 1920-х годов – в первую очередь, мы теперь мастера материалов . Оригинальным паровым машинам требовались огромные, тяжелые котлы, чтобы выдерживать жару и давление, и в результате даже небольшие паровые машины весили пару тонн. С современными материалами паровые машины могут быть такими же легкими, как их двоюродные братья. Добавьте современный конденсатор и какой-нибудь котел-испаритель, и вы сможете построить паровую машину с приличной эффективностью и временем прогрева, которое измеряется секундами, а не минутами.

Цикл Ранкина, на котором основан паровой двигатель Cyclone Technologies

В последние годы эти достижения объединились в некоторые захватывающие события. В 2009 году британская команда установила новый рекорд скорости ветра на паровой тяге в 148 миль в час, наконец, побив рекорд ракеты Стэнли, который стоял более 100 лет. В 1990-х годах подразделение Volkswagen R & D под названием Enginion заявило, что оно построило паровой двигатель, который был сопоставим по эффективности с ДВС, но с меньшими выбросами. В последние годы Cyclone Technologies утверждает, что она разработала паровой двигатель, который в два раза эффективнее, чем ДВС. На сегодняшний день, однако, ни один двигатель не нашел свой путь в коммерческом автомобиле.

Двигаясь вперед, маловероятно, что паровые машины когда-либо сядут с двигателя внутреннего сгорания, хотя бы из-за огромного импульса Big Oil. Однако однажды, когда мы наконец решим серьезно взглянуть на будущее личного транспорта, возможно, тихая, зеленая, скользящая грация энергии пара получит второй шанс.

История изобретения парового двигателя

Упоминание о первых паровых машинах датировано первым столетием нашей эры. Устройство, описано Героном Александрийским ‒ пар выходил из сопл, закреплённых на шаре, и приводил в движение двигатель.

Правда, настоящая паровая турбина появилась в Египте в 16 веке. Ее изобрел араб Таги-аль-Диноме.

Подобную машину построил 1629 году итальянский инженер Джованни Бранка. То есть, как только в обществе наступило экономическое благополучие и возникла необходимость в данном механизме, его тот час же изобрели.

В конце 17 века были созданы ещё две модели: в Испании двигатель сконструировал Аянс де Бомонт, а в Англии Эдвард Сомерсет в 1663 году установил паровую установку для закачки воды в Большую башню замка Реглан. Но все проекты быстро сворачивались и забывались. Тогда, как впрочем, и сейчас все новое не воспринималось большинством, и деньги на разработку никто давать не решался.

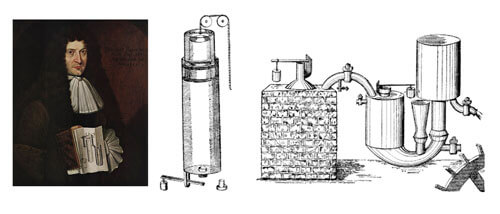

Паровой котёл создал француз Дени Папен. Он же изобрёл и предохранительный клапан для стравливания избыточного давления. Дело в том, что высокое давление, создаваемое паром, приводило к частым взрывам.

Кстати, в то же время появилось и расхожее выражение: «выпустить пар», которое означало ‒ успокоить нервы, пошумев на окружающих, без сноса собственного котелка и без жертв среди мирного населения.

Но на этом история паровых двигателей не прервалась. Англичанин Томас Ньюкомен в 1712 году сделал шахтный насос для подачи воды на верх. Двигатель Ньюкомена стал пользоваться спросом, с его массового выпуска началась английская промышленная революция.

В России первую паровую машину в 1763 году спроектировал И.И.Ползунов. С ее помощью приводились в действие воздуходувные меха на заводах.

А француз Николас-Йозеф Куньо шесть лет спустя сконструировал первую паровую телегу. Она приводила в движение сельскохозяйственные механизмы.

А в 1788 году Джон Фитч построил пароход, который вмещал 30 человек, и шел со скоростью до 12 километров в час.

В 1804 году на металлургическом заводе в Южном Уэльсе был испытан первый железнодорожный паровой поезд, его построил Ричард Тревитик.
