Datasheet pic16f676-i/sl — microchip даташит 8- бит микроконтроллеры (mcu) 1.75 кб 64 ram 12 i/o ind temp soic14

Подробное описание

Производитель: Microchip

Описание: 8- бит микроконтроллеры (MCU) 1.75 Кб 64 RAM 12 I/O Ind Temp SOIC14

Краткое содержание документа:PIC16F630/676 Data Sheet14-Pin, Flash-Based 8-Bit CMOS Microcontrollers 2007 Microchip Technology Inc.DS40039ENote the following details of the code protection feature on Microchip devices: · · Microchip products meet the specification contained in their particular Microchip Data Sheet.

Microchip believes that its family of products is one of the most secure families of its kind on the market today, when used in the intended manner and under normal conditions. There are dishonest and possibly illegal methods used to breach the code protection feature. All of these methods, to our knowledge, require using the Microchip products in a manner outside the operating specifications contained in Microchip’s Data Sheets. Most likely, the person doing so is engaged in theft of intellectual property. Microchip is willing to work with the customer who is concerned about the integrity of their code. Neither Microchip nor any other semiconductor manufacturer can guarantee the security of th

Спецификации:

• Supply Voltage — Max: 5.5 В
• Supply Voltage — Min: 2 В
• Вид монтажа: SMD/SMT
• Встроенный в чип АЦП: да
• Высота: 1.25 мм
• Длина: 8.65 мм
• Доступные аналоговые/цифровые каналы: 8
• Интерфейс: RS-232, USB
• Количество линий ввода/вывода: 12
• Количество таймеров: 2
• Рабочее напряжение питания: 2 В … 5.5 В
• Рабочий диапазон температрур: — 40 C … + 85 C
• Размер ОЗУ: 64 B
• Размер ПЗУ данных: 128 B
• Размер памяти программ: 1.75 Кб
• Разрядность АЦП: 10 бит
• Серия процессора: PIC16
• Тактовая частота максимальная: 20 МГц
• Тип корпуса: SOIC-14
• Тип памяти программ: Flash
• Упаковка: Tube
• Шина данных: 8 бит
• Ширина: 3.9 мм
• Ядро: PIC
• RoHS: да

Связанные материалы

Вольтметр переменного напряжения на PIC16F676. Прошивка с общим анодом и новая плата на SMD…
В нашем журнале от 3 июля 2014 вышла статья Ивана Внуковского (if33) «Простой модульный вольтметр…

Простой модульный вольтметр переменного напряжения на PIC16F676…
Простой вольтметр переменного напряжения с частотой 50 Гц, выполнен в виде встраиваемого модуля,…

Универсальный вольтметр — амперметр на PIC16F676 с открытым программным кодом. Часть 2…
Продолжаем разбираться с вариантами реализации вольтметра — амперметра на базе микропроцессора. Не…

Блок питания с защитой + микроконтроллер ATMEGA16, ATMEGA8535, PIC16F877. Часть первая, лирическая…
Вниманию сограждан Датагорода предлагаю мой вариант лабораторного блока питания с…

10 практических устройств на AVR-микроконтроллерах. Книга 1. А.В. Кравченко…
10 практических устройств на AVR-микроконтроллерах. Книга 1. А.В. Кравченко Издательство: Москва,…

Простой цифровой вольтметр от 0 до 30 вольт на 3 сегмента…
Здравствуйте, уважаемые Датагорцы! Делая разные полезные, а иногда и не очень, радиоелектронные…

Цифровой двухканальный ампер-вольтметр для блока питания на МК PIC16F876…
Подобные устройства часто встречаются в бескрайних просторах Интернета. Я решил изготовить свой…

10 практических устройств на AVR-микроконтроллерах. Книга 2. Кравченко А. В….
10 практических устройств на AVR-микроконтроллерах. Книга 2. Кравченко А. В. Издательство:…

Современный станок с ЧПУ. А. Ловыгин, А. Васильев, С. Кривцов…
От автора А. А. Ловыгина: Ни для кого не секрет, что на полках отечественных книжных магазинов…

Миниатюрный вольтметр на семисегментном LED индикаторе и PIC16F684…
Привет читателям Датагора! Мне удалось собрать вольтметр минимальных размеров с посегментной…

RMS-вольтметр на микроконтроллере ATMEGA8…
Срочно понадобился RMS вольтметр. Облепил контроллер схемой. Решил сделать блок питания…

Фото готовой отладочной платы

Для тестирования платы были написаны прошивки для PIC12F675, PIC16F628A, PIC16F676 и PIC16F690.

PIC12F675: При нажатии на кнопку SW1 происходит циклическое переключение светодиодов D1–D3.

Тестовые прошивки для PIC16F676 и PIC16F628A практически идентичны друг другу (первая упрощена из-за меньшего количества флэш-памяти). При подаче питания на ЖКИ выводятся надписи на латинице и кириллице, благодаря чему можно также проверять поддержку кириллицы в прошивках индикаторов.

Схема на PIC16F690 представляет собой простейший калькулятор, управляемый тремя кнопками:

• увеличить значение;
• уменьшить значение;
• подтвердить выбор или вычислить результат.

Отладочная плата не содержит большого количества встроенных компонентов, зато достаточно проста и обладает хорошей повторяемостью. Для неё не требуются редкие или дорогие детали, поэтому сборка такой базовой платы доступна даже начинающим радиолюбителям. Файлы все в архиве. Автор проекта — Витинари.

   Обсудить статью ОТЛАДОЧНАЯ ПЛАТА PIC MICROCHIP

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Иван Внуковский (if33)
Украина, г. Днепропетровск
Список всех статей

Профиль if33

Радиолюбитель, стаж более 40 лет. Работал на заводе инженером КБ, инженером по обслуживанию ЭВМ, механиком по ремонту бытовой техники. Сейчас на пенсии.

Варианты написания:

PIC16F630I/P, PIC16F630 I/P

На английском языке: Datasheet PIC16F630-I/P — Microchip 8- bit Microcontrollers (MCU) 1.75 Kb 64 RAM 12 I/O Ind Temp PDIP14

30 предложений от 21 поставщиков
Микропроцессор PIC, Ядро 8bit, 1.75K-Flash 64B-SRAM, 128B-EEPROM, 20MHz, 2.0V…5.5V, -40°C…85°CМикроконтроллеры PIC (Peripheral Interface Controller) — это программируемые ППЗУ, имеют малое энергопотребление,…

Подробное описание

Производитель: Microchip

Описание: 8- бит микроконтроллеры (MCU) 1.75 Кб 64 RAM 12 I/O Ind Temp TSSOP14

Краткое содержание документа:PIC16F630/676 Data Sheet14-Pin FLASH-Based 8-Bit CMOS Microcontrollers2003 Microchip Technology Inc.DS40039CNote the following details of the code protection feature on Microchip devices: · · Microchip products meet the specification contained in their particular Microchip Data Sheet.

Microchip believes that its family of products is one of the most secure families of its kind on the market today, when used in the intended manner and under normal conditions. There are dishonest and possibly illegal methods used to breach the code protection feature. All of these methods, to our knowledge, require using the Microchip products in a manner outside the operating specifications contained in Microchip’s Data Sheets. Most likely, the person doing so is engaged in theft of intellectual property. Microchip is willing to work with the customer who is concerned about the integrity of their code. Neither Microchip nor any other semiconductor manufacturer can guarantee the security of thei

Спецификации:

• Supply Voltage — Max: 5.5 В
• Supply Voltage — Min: 2 В
• Вид монтажа: SMD/SMT
• Встроенный в чип АЦП: да
• Высота: 0.9 мм
• Длина: 5 мм
• Доступные аналоговые/цифровые каналы: 8
• Интерфейс: RS-232, USB
• Количество линий ввода/вывода: 12
• Количество таймеров: 1 x 8
• Рабочее напряжение питания: 2 В … 5.5 В
• Рабочий диапазон температрур: — 40 C … + 85 C
• Размер ОЗУ: 64 B
• Размер ПЗУ данных: 128 B
• Размер памяти программ: 1.75 Кб
• Разрядность АЦП: 10 бит
• Серия процессора: PIC16
• Тактовая частота максимальная: 20 МГц
• Тип корпуса: TSSOP-14
• Тип памяти программ: Flash
• Упаковка: Tube
• Шина данных: 8 бит
• Ширина: 4.4 мм
• Ядро: PIC
• RoHS: да

Связанные материалы

Вольтметр-амперметр переменного тока с вычислением мощности на PIC16F690 …
Довольно простой прибор измеряющий напряжение, ток и показывающий полную мощность потребляемую…

RMS-вольтметр на микроконтроллере ATMEGA8…
Срочно понадобился RMS вольтметр. Облепил контроллер схемой. Решил сделать блок питания…

Измерение индуктивности трансформатора или дросселя…
Часто самодельщики-ламповики озадачены определением индуктивности обмотки(ок)…

Вольтметр переменного напряжения на PIC16F676. Прошивка с общим анодом и новая плата на SMD…
В нашем журнале от 3 июля 2014 вышла статья Ивана Внуковского (if33) «Простой модульный вольтметр…

«V6» — измеритель RMS-значений напряжения, тока, активной и полной мощности (Atmega 8)…
Весьма часто возникает необходимость знать величину потребляемой (активной) мощности различными…

Доработка модуля китайского вольтметра…
ПрелюдияИзучая как-то бескрайние просторы Интернета на предмет китайских полезностей, наткнулся я…

Высоковольтный БП (0-350V, 0.5А max) с вольт-амперметром на PIC16F690…
Иногда при регулировочных работах требуется сравнительно высокое напряжение питания устройств или…

Стабилизатор напряжения сети 1,8 кВт на PIC12F675…
В последнее время мощности бытовых нагрузок возросли: появились фены, обогреватели, утюги, СВЧ печи…

Универсальный привод с Системой Импульсно — Фазового Управления…
Регулятор служит не только для плавного регулирования оборотов двигателя постоянного тока, но в…

Релейный стабилизатор напряжения 220V без разрыва цепи…
В статье рассматривается возможность безразрывного переключения цепей переменного тока с помощью…

V7 — Измерение RMS-значений напряжения, тока, активной и полной мощности. Облегченная версия…
После публикации моей статьи «V6» — измеритель RMS-значений напряжения, тока, активной и полной…

Миниатюрный вольтметр на семисегментном LED индикаторе и PIC16F684…
Привет читателям Датагора! Мне удалось собрать вольтметр минимальных размеров с посегментной…

Варианты написания:

PIC16F676I/ST, PIC16F676 I/ST

На английском языке: Datasheet PIC16F676-I/ST — Microchip 8- bit Microcontrollers (MCU) 1.75 Kb 64 RAM 12 I/O Ind Temp TSSOP14

27 предложений от 19 поставщиков
Исполнение: TSSOP-14L. 8BIT FLASH MCU, 16F676, TSSOP14; Series:PIC16F; Memory Size, Flash:1.75KB; EEPROM Size:128Byte; Memory Size, RAM:64Byte; I/O lines, No. of:12; ADC…

Контактные гнезда и джамперы

Назначение контактных гнезд и джамперов понятно из следующего изображения. Объяснения требуют только некоторые из них.

Джамперы 1, отвечающие за переключение выводов питания, должны находиться в одинаковом положении. Удобнее всего будет установить на эти места двухпозиционные переключатели, объединив их “движки” единой пластиковой ручкой.

Джампер 3 используется для управления подсветкой ЖКИ, так как расположение анода и катода подсветки в разных моделях дисплеев может отличаться. Положение джампера указывает на положение катода. При этом “+” для питания подсветки подключается к 16-контактному гнезду, а провод от управляющего вывода контроллера – к гнезду “Подсветка ЖКИ”. Включение светодиода производится установкой на выводе контроллера логической 1. Если управление подсветкой через микроконтроллер не планируется, джампер устанавливается в положение “Выкл”. При необходимости питание светодиода может быть подключено напрямую к контактам гнезда, однако делать так не рекомендуется – не у всех дисплеев есть встроенный токоограничивающий резистор.

Тестирование проводилось с жидкокристаллическими дисплеями 1602, но возможно подключение любых совместимых моделей: 1601, 0802 и 2002 и других на базе контроллера HD44780 (или KS0066) с однорядным расположением контактов.

Под семи сегментный индикатор выделено 14-контактное гнездо, имеющее общее с ЖКИ подключение к микроконтроллеру. Для удобства разряды отделены от сегментов двумя неподключёнными контактами. Из-за огромного разнообразия таких индикаторов за все годы радиолюбительства мне ни разу не довелось использовать чужие платы для семисегментников. Поэтому отдельная плата под светодиодный индикатор не разрабатывалась. При проектировании её желательно выбирать индикаторы красного цвета, не больше 1–1.5 см в высоту (по одному кристаллу на каждый сегмент) – они достаточно ярки и не потребляют большой ток.

Вольтметр на PIC16F676 (или работа с АЦП микроконтроллера) old

В статье описан вольтметр, с пределом измерения 50 вольт, сделанный на PIC16F676 или как использовать АЦП этого микроконтроллера.

Резисторы R1 и R3 были подобранны мною не очень удачно, т.к. 2-ой сегмент индикатора светиться немного тускло, советую подобрать свои значения. Транзистор VT1 использовал КТ3102, его можно заменить на любой другой npn транзистор.

Исходник вольтметра, компилятор HI-TECH PICC 9.50:

#include< pic.h>
__CONFIG(0x031D4);

void low_init()
{

CMCON=0x07;

ADCON1=0b00110000;
/*
|        -
||       - ADCS2
|||      - ADCS1
||||     - ADCS0
|||||    -
||||||   -
|||||||  -
|||||||| -
*/

ADCON0=0b10001101;
/*
|        - ADFM -
||       - VCFG -
|||
||||     - CHS2
|||||    - CHS1
||||||   - CHS0: выбор вывода для АЦП
|||||||  - GO/DONE
|||||||| - ADON
*/
ANS4 = 1;    //    3 - анаологовый

TRISA=0b00010000;
TRISC=0x00;
}

void delay(unsigned int p)
{
unsigned int i;
for(i=0;i

}

void seg7(int c,int s)
{
unsigned char t=0;
PORTA=0b00000000;
switch(s)
{
case 1 :{    t=1;}break;
case 2 :{    t=2;}break;
case 3 :{    t=32;}break;
}
switch(c%10)
{
case 0 : {PORTC=0b00000000;PORTA=t+4;}break;
case 1 : {PORTC=0b00011110;PORTA=t+4;}break;
case 2 : {PORTC=0b00010001;PORTA=t;}break;
case 3 : {PORTC=0b00010100;PORTA=t;}break;
case 4 : {PORTC=0b00001110;PORTA=t;}break;
case 5 : {PORTC=0b00100100;PORTA=t;}break;
case 6 : {PORTC=0b00100000;PORTA=t;}break;
case 7 : {PORTC=0b00010110;PORTA=t+4;}break;
case 8 : {PORTC=0b00000000;PORTA=t;}break;
case 9 : {PORTC=0b00000100;PORTA=t;}break;
}
}

void main()
{
int i,v,v1;
long int v2;
float vf;
low_init();
delay(10000);
while(1)
{
GODONE=1;        //    Устанавливаем бит GO для того что бы сделать опрос АЦП
for(i=0;i < 200;i++)
{
seg7(v1/10,1);
delay(5);
seg7(v1%10,2);
delay(5);
seg7(v2/10,3);
delay(5);
}
delay(100);
while(GODONE){}
v=ADRESL;            //    читаем младший байт с АЦП
i=ADRESH;            //    читаем старший байт с АЦП (а именно 2 байта с него)
v=v+i*256;            //    складываем младщий и старший байт с АЦП

v1=(v*10/241)%100;    //    преобразуем
vf=1000/241;
v2=(int)((float)v/241*1000)%100;
}
}

В схеме применён красный индикатор с общим анодом — BA56-12GWA.

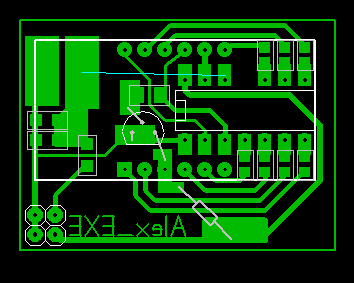

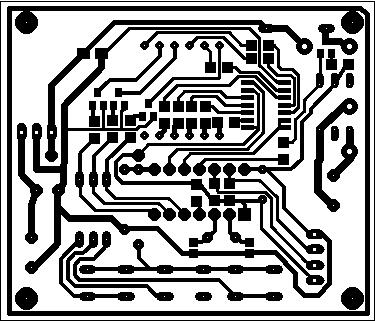

Все элементы на плате, кроме индикатора и штырьков, располагаются со стороны дорожек. Резисторы R6-R12 чип 0805, резистор R1 на 0.125Вт в обычном корпусе, все остальные детали 1206. Резистор R4 построечный, припаивается на две большие площадки в верхним левом углу. Панельку припаивают следующим образом: лишний вывод удалить, ножки отогнуть в стороны и немного укоротить, после чего всё залуживают и припаивают, отверстия в плате под панельку сверлить не обязательно; для контроллера же можно просверлить отверстия и припаивать как обычно, только со стороны дорожек.

Настройка вольтметра производиться путём подстройки резистора R4 и подборкой делителя (в статье делитель 241).

Данный архив содержит:

• Исходники
• Прошивку
• Печатную плату в формате *.lay

Данный вольтметр был собран как индикатор к одному из блоков питания (точнее выносному стабилизатору), в данной статье представлен только сам вольтметр, компоненты блока питания были удалены.

Статья обновлена 16 декабря 2010.

Дополнение к статье от Владимира
