Схема подключения активного (пасивного) сабвуфера к штатной магнитоле в машину и как правильно настроить

Зачем нужен усилитель

В головных мультимедийных устройствах находится встроенный усилитель, который устраивает не всех автовладельцев. Установка дополнительного оборудования позволяет очистить сигнал от помех и установить дополнительные громкоговорители, улучшающие воспроизведение низких или высоких частот. При использовании дополнительного усилителя следует учитывать мощность генератора и емкость аккумулятора, для снижения вероятности провала напряжения применяются электролитические конденсаторы (накопитель).

Как рассчитать мощность и выбрать

Чтобы самостоятельно подобрать оборудование, надо посчитать мощность громкоговорителей, установленных в цепи каждого канала. Исходя из полученных значений, выбирается внешнее устройство усиления сигнала. Рекомендуется приобретать более мощный прибор (на 10-15%), чтобы снизить нагрузку на оборудование и позволить впоследствии заменить акустику. Также следует учитывать сопротивление катушек в динамиках и частотный диапазон, на который рассчитаны изделия.

Выбор типа усилительной машинной установки зависит от конфигурации будущей акустической системы. Если планируется подключить сабвуфер к усилителю, достаточно устройства с 2 каналами, которые соединяются по мостовой схеме. Если причиной доработки является стремление избавиться от шума в динамиках и повысить громкость звучания, необходимо приобрести 4-канальный блок. Для одновременного использования 4 колонок и саба потребуется установка 5-канального усилителя или применение 2 отдельных устройства.

Для подключения автомобильного усилителя к магнитоле используются разъемы типа «тюльпан» или RCA, вынесенные на заднюю стенку корпуса головного устройства. Перед покупкой внешнего устройства рекомендуется уточнить тип используемых на проигрывателе выходов. При отсутствии разъемов допускается коммутация усилительного блока к стандартным акустическим выходам через модуль снижения амплитуды сигнала (аттенюатор).

Автомобильные усилители звука

Назначение и принцип работы

Звучание автомагнитолы можно улучшить, установив колонки, обладающие высокими характеристиками. К сожалению, параметры штатного оборудования не позволяют использовать излучатели звука большой мощности, что ограничивает возможности модернизации «малой кровью».

В подобном положении выручит установка автономного усилителя звука. Он представляет собой питающийся от бортовой сети автомобиля электронный прибор, увеличивающий амплитуду (размах) и мощность электрических колебаний низкой частоты.

Четырёхканальный автомобильный усилитель мощности с регулировкой параметров

На вход устройства подают сигнал взятый, обычно, с линейного выхода магнитолы. К выходу подключают акустическую систему. Говоря по-другому, в электрической схеме усилитель расположен между источником звукового сигнала и колонками.

Классификация

Звуковая система салона автомобиля состоит из нескольких каналов — раздельных «линий» формирования, усиления и обработки электрических сигналов низкой частоты, необходимых для колонок.

По этой причине один из критериев классификации автомобильных усилителей — число каналов, каждый из которых имеет собственный вход и выход.

Фотогалерея: примеры автомобильных усилителей на 1–6 каналов

Обычно в приборе от 1 до 6 каналов. Стереосистема требует двух (левая и правая колонка). Схема «фронт плюс тыл» — четырёх.

Когда необходим сабвуфер, выбирают усилители с нечётным количеством каналов (3 или 5) либо те, что допускают подключение в режиме мост (bridge). Последний позволяет использовать более мощный динамик, так как задействует два канала усиления одновременно. Кроме того, низкочастотную колонку можно подключить с помощью отдельного одноканального усилителя — моноблока.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

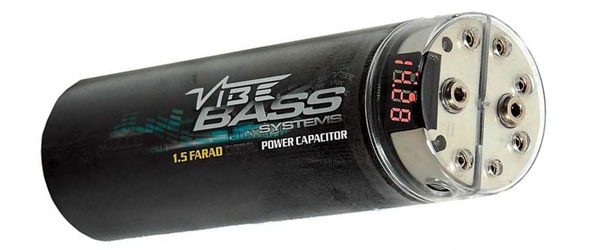

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:Как включить звук на компьютереКак подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера

Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Какие провода использовать для сабвуфера

При выборе соединительных проводов, нужно так же учитывать в каких условиях будет эксплуатироваться низкочастотная система. Провода, используемые в автомобильных колонках, могут несколько отличаться от линий для домашней техники. Существуют жесткие требования, которые нужно соблюдать при выборе соединительных проводов. Для подключения автомобильных низкочастотных колонок имеются готовые наборы, где имеются не только все виды соединений, но и элементы крепления, наконечники и вставка предохранителя. Какое сечение провода нужно для сабвуфера.

Проще всего выбирать соединение для подключения источника звука. В автомобилях это магнитола или головное устройство, а в домашних условиях это может быть компьютер или другой источник звука. Обычно выходы музыкальных центров и входы усилителей низкой частоты выполнены на разъёмах RCAили «Тюльпан». Сечение линии для таких подключений не играет никакой роли, поэтому можно использовать готовые коаксиальные кабели оборудованные разъёмами «Тюльпан» — «Тюльпан» на концах. Выход звука в компьютере организован на гнезде под 3,5 мм «Jack», поэтому нужно использовать переходник. В автомобиле важным является выбор линии питания идущей от аккумулятора к усилителю низкой частоты. Сечение определяется потребляемой мощностью низкочастотного канала. Для того чтобы найти потребляемый ток нужно выходную мощность усилителя низкой частоты разделить на среднее напряжение питания в бортовой сети автомобиля. Обычно используется величина 13 вольт. Все вычисления нужно выполнять при максимальной мощности усилителя НЧ.Так если его номинал равен 200 ватт, то при расчёте берётся 400 ватт. В результате получается: 400/13=30. Далее определяется сечение кабеля для тока в 30 ампер. На эту величину выбирается и номинал предохранителя в цепи питания. Проще всего выбрать сечение по таблице, где оно указано по стандарту AEGи в мм2.

При использовании пассивной акустической системы очень важным является выбор кабеля, по которому звуковой сигнал, с выхода низкочастотного усилителя, передаётся на громкоговоритель. Какие лучше провода для сабвуфера. Прежде всего, рекомендуется отказаться от алюминиевых или обмеднённых линий от некоторых азиатских компаний. Не имеет смысла использовать акустический кабель с серебряным покрытием. На частотах ниже 100 кГц покрытие из ценных металлов не оказывает никакого влияния на качество звука. Акустический провод должен быть только медным и многожильным. Чем больше будет его сечение, тем меньше сопротивление, а следовательно, меньше будет и падение напряжения при пиковой мощности низкочастотного сигнала. Для расчёта сечения удобно использовать онлайн калькулятор. Там указывается сопротивление звуковой катушки динамика, номинальная и максимальная мощность низкочастотного канала, длина соединительной линии и допустимое падение напряжения.

Как подключить пассивный сабвуфер в машину

Пассивный низкочастотный динамик можно встроить в систему через кроссовер без усилителя. При этом нужно учитывать номинальную мощность головного устройства: если линейный выход магнитолы 25 Вт, то максимальная пиковая мощность сабвуфера будет 250 Вт.

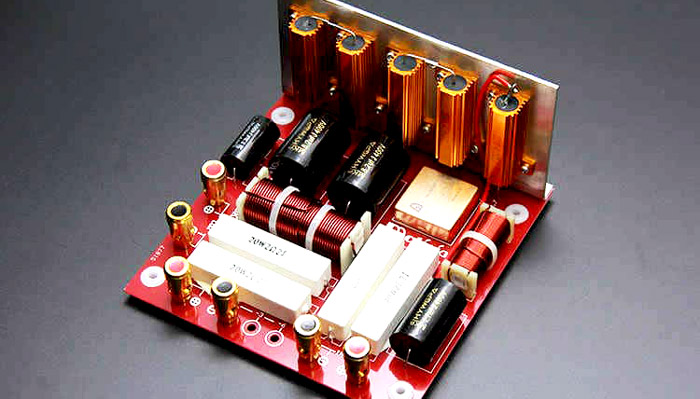

Кроссовер – это устройство с катушкой индуктивного типа, которое делит частоты по диапазонам на низкие и высокие. Бывают однополосные и многополосные (имеют несколько отдельных линейных потоковых выходов). Принцип работы устройства – распределение частот на каждый определённый динамик: низкие, средние и высокие идут соответственно на сабвуфер, мидбасы и твиттеры.

Подключение кроссовера к аудиосистеме выполняют по такой же схеме, как на активный бас: выходы источника звука «Оut Рut» соединяются по каждому отдельному каналу с помощью RCA кабеля. Пассивный кроссовер при этом подключают к штатному питанию 12 Вольт. Эффективность такого моста небольшая – на пиковых нагрузках колонки будут давать фон, а чувствительность не превышать стандартных значений.

Место расположения усилителя и провода на усилитель

Определившись с типом, нужно знать, как правильно подключить усилитель с учетом его места расположения, так как от этого зависит длина монтажных проводов. Например, при установке усилителя в багажнике автомобиля могут понадобиться дополнительные соединительные провода (соединение магнитолы с усилительным устройством и сабвуфером).

Место монтажа усилителя должно быть с нормальной циркуляцией воздуха ( усилитель имеет свойство нагреваться). Несколько возможных вариантов установки усилителя мощности:

• багажник автомобиля (недостаток: большое количество соединительных проводов, достоинство: свободное пространство);
• центр либо передняя часть салона автомобиля (с нагрузкой хорошая связь и большой диапазон уровня переходной частоты);
• задняя полка в автомобилях купе либо седан;
• под водительским либо пассажирским сидением (преимущество такого расположения заключается в свободном доступе к устройству при необходимости, экономии соединительных проводов и улучшении качества звучания).

Примечание: длина монтажного провода будет зависеть от варианта установки и от конструкции самого автомобиля. Для системы мультимедиа понадобится порядка 5-6 метров, для автомобильных колонок порядка 3-4 метров.

Сами провода на усилитель и предохранитель являются важным элементом. Межблочные провода (провода межблочного соединения) и питания выбирают согласно параметрам (мощности) усилительного устройства, при этом прибавив еще 30% из-за низкого КПД.

Например:

• При громкости звука на максимум, потребляемая мощность 2-х канальных усилителей с суммарной мощностью 200 Вт будет составлять порядка 260 Вт;
• Опираясь на закон Ома и учитывая, что напряжение АКБ 12В, получаем силу тока 21.6А. От силы тока зависит сечение соединительного провода.

Еще добавим, что важным элементом в схеме подключения является предохранитель (при возникновении короткого замыкания исключает возгорание). Элемент номиналом 50А устанавливают вблизи АКБ автомобиля. Предохранители бывают разных видов: AGU, ANL и др.

Необходимо отметить, что кроме знания того, как подключить магнитолу к усилителю, важно учитывать особенности провода и качество сигнала. Если иначе, качество звукового сигнала, идущего от магнитолы к усилителю, напрямую зависит от межблочного кабеля

Основные минимальные требования к выбору межблочного кабеля:

• не тонкий кабель, со сплошным экранированием;
• кабель с прочной изоляцией и хорошей центральной жилой;
• качественный RGA разъём.

Как подключить сабвуфер мостом к усилителю

Схема подключения сабвуфера к усилителю мостом включает в себя не только соединение двух блоков усиления низкой частоты, но и правильное подключение динамиков

Здесь важно не ошибиться. Минусовые клеммы обоих усилителей нужно соединить между собой

Плюсовую клемму от ведущего усилителя нужно подключить к положительной клемме сабвуфера, а плюсовая клемма ведомого усилителя подключается к минусовой клемме сабвуфера. В том, что к сабвуферу идут два плюсовых провода, нет ничего неправильного. Дело в том, что на вход основного усилителя подаётся прямой сигнал, а на вход ведомого, он поступает в противофазе, то есть сдвинутым на 180. При совестной работе двух блоков, включенных по мостовой схеме, на положительной клемме одного усилителя растёт плюсовый потенциал, а на положительной клемме другого – минусовый потенциал.

https://hostingkartinok.com/show-image.php?id=eb9420403d83930d984a9e52ee139e0e

Такое подключение саба мостом к усилителю обеспечивает двухкратный прирост выходной мощности за счёт работы усилителя на уменьшенное сопротивление звуковой катушки динамика. При сопротивлении обмотки 4 Ома, каждый блок будет нагружен на нагрузку с сопротивлением в два раза меньшим. Для подключения пассивного сабвуфера нужно использовать специальные акустические кабели из натуральной меди. Следует избегать обмеднённых алюминиевых или стальных проводов. Не нужно покупать как самый дешёвый, так и самый дорогой кабель. В первом случае это некачественный продукт, а во втором – это напрасное расходование средств.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле

Перед началом работ обратите внимание на несколько моментов:

1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.
2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

• Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле:
  • • U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
    • I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
    • KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
    • n – число независимых каналов устройства.
• Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
• Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
• Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
• Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
• Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
• Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Кабель для питания активного сабвуфера

Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.

Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.

Таблица определения сечения кабеля для подключения питания активного сабвуфера

В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.

Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.

Кабели для подачи питания на активный саб

Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.

Технические вопросы

С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.

Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический

Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.

При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.

Таблица выбора сечения питающих кабелей для подключения усилителя

В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.

Активные и пассивные сабвуферы

Прокладка выполняется параллельно с основным проводом питания.

При этом возможность выбора компонентов позволяет получить более мощное и качественное звучание, тогда как активный сабвуфер является бюджетным решением со средними показателями. Они подойдут для автолюбителя, который не готов тратить больших денег, и не стремится к громкому и объемному звуку; Динамики от 10 до 15 дюймов являются золотой серединой, и дают насыщенное звучание по приемлемой цене; Динамики более 15 дюймов используются для соревнований по автозвуку. Получается, если на магнитоле нет линейного выхода, сабвуфер подключается через высокоуровневый вход через простой акустический провод.

Когда у усилителя всего один канал, колонка просто подключается к его выходу

При этом важно следить за полярностью подключения

Выполнить подсоединение заземления сабвуфера на кузовную шпильку автомобиля. Тогда его придется просверлить. Демонтировать головное устройство.

Статья по теме: Кабель силовой для наружной прокладки

Подключение сабвуфера в машине

Подключение пассивного устройства выполняется через активный конвертер аналогового сигнала. Последовательное подключение динамиков. Находим клему и подключаем к ней провод питания от магнитолы.

Для этого могут быть использованы устройства с различным числом каналов. ОСАГО за 5 минут Установка и подключение автомобильного сабвуфера к магнитоле и усилителю Хороший сабвуфер позволяет добиться качественно иного звучания автомобильной аудиосистемы за достаточно разумные деньги. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности. При прямом подсоединении сабвуфер работает тихо и прерывисто.

Подключение сабвуфера к магнитоле

Минивэн или хэтчбек имеют достаточно места в багажнике, поэтому вопрос поиска места для сабвуфера — отпадает сам собой. Подключение усилителя к магнитоле Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола. В багажное отделение провода к усилителю также прокладывают через отверстие в кузове. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком.

Последовательное подключение динамиков. При подключении активного сабвуфера к двум сигнальным кабелям RCA, идущим от магнитолы, происходит снижение громкости.
Как правильно подключить (установить) и настроить активный сабвуфер в машину?
