Как правильно выбрать колонки к магнитоле в машину мощные и с хорошим басом

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

• При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
• Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
• Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

Как подобрать колонки к усилителю (теория)

     Мы используем эту звуковоспроизводящую аппаратуру для следующих целей:

     1) Прослушивание музыки

     2) Просмотр кино

     3) Cоздания музыки (мониторинг, сведение)

     Для звуковой аппаратуры, используемой для создания музыки главное — вносить минимум искажений в воспроизводимую фонограмму.

    Для бытовой аудиотехники более позволительно вносить некоторые искажения, которые могут даже приукрашивать звук. Поэтому и существует мнение, что одна система больше подходит для тяжелого металла, другая — для электронной музыки, третья — для джаза, четвертая — классики.

    Однако, для качественных студийных мониторов (колонки, используемые в студии при создании музыкальной фонограммы) вообще не должен вставать такой вопрос: для какого стиля более подходят данные мониторы? Да, для любого!

    В идеале система

усилитель  —  акустический кабель  —  акустические системы

не должна вносить никаких искажений в звучание фонограммы, которую записали на студии основываясь на звучании качественных мониторов. Музыканты и звукорежиссер настроили звучание музыкального произведения таким образом, чтобы повторить его эмоциональное воздействие на бытовой акустике.



     Уши слушателя воспринимают звуковое давление воздуха.

     Акустические системы это звуковое давление создают.

     Акустические системы в свою очередь преобразуют электрический сигнал фонограммы (музыкальной записи) в звуковое давление воздуха. Зависимость звукового давления на уши (громкости) от частоты звука (высоты ноты) — назовем условно  частотной характеристикой звукового давления колонок (или частотной характеристикой чувствительности колонок).

     Если мыподаем на вход колонок сигнал с одинаковым напряжением (пусть это будет 5 Вольт) на разных частотах (играем ноты разной высоты), то громкость звучания разных нот будет разной, т.к. Ми 1-й октавы будет создавать, к примеру, давление 1, Ми 3-й октавы — 2, а Ми 6-октавы — 0,5. Значения давлений условные.

     Можно сделать вывод:

     Даже если мы имеем идеальный усилитель, выдающий во всем звуковом диапазоне (для любой музыкальной ноты), идеально одинаковое напряжение электрического сигнала, то звуковое давление (громкость звука) реальной акустики, подключенной к этому усилителю, все равно будет разным для различных частот (нот).

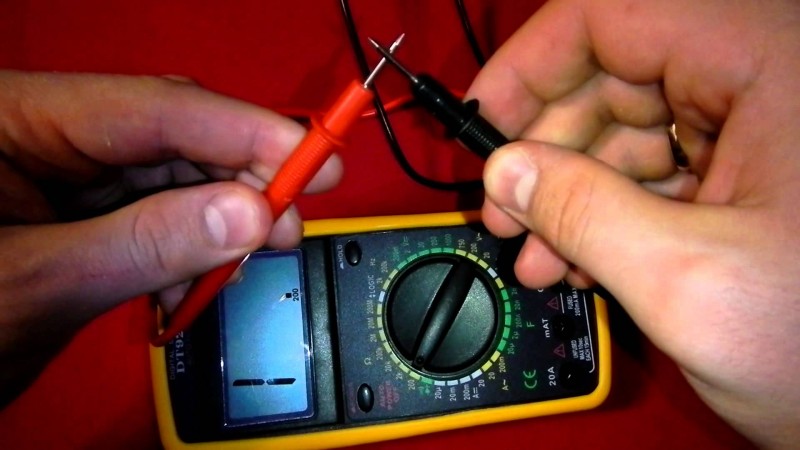

Проверка динамика мультиметром

Для проверки контактов необходимо провести измерение сопротивления, установив мультиметр в режим определения данной характеристики.

Щупы необходимо подключить к контактам соблюдая полярность динамика и при неподвижном диффузоре подвигать ними. Если на дисплее мультиметра показания постоянно меняются, то это будет означать что проводка повреждена и ее необходимо заменить.

В случае если перевернуть динамик и покрутить его, слышны посторонние звуки (например, постукивание), то, скорее всего от гильзы, в которой расположена катушка, отпало несколько витков или вся обмотка. Это можно исправить, заново намотав обмотку.

Также важно внимательно осмотреть звуковую катушку, которая расположена внутри динамика и выглядит как намотанный спиралью провод. Эта катушка должна иметь ровную, аккуратную обмотку, без переплетений и случайных нахлестов, изломов, разрывов и других механических повреждений

Если механические дефекты все же обнаружены, катушку следует заменить. Неправильную обмотку (неровную или с нахлестом) можно самостоятельно, аккуратно перемотать.

Для проверки правильности перемотки катушки достаточно несколько раз прослушать две-три хорошо знакомых песен

Во время прослушивания нужно акцентировать внимание на громкости (как минимальной, так и максимальной), качестве звука (отсутствие посторонних шумов) и переходах звука

Проворачивания диффузора также помогут обнаружить дефекты. Если при выполнении этого действия слышны скрежет, треск или шорох, то, скорее всего, возле магнитного зазора находится посторонние предметы, например, металлолом случайно попавший при сборке и другой мусор. Исправить то можно просто чисткой динамика.

Если диффузор проворачивается с трудом или вообще не крутится, то проблема заключается в сместившейся катушке или гильзе, а также смещение керна что в свою очередь приводит к заклиниванию гильзы. Данную проблему можно исправить, разобрав динамик и установив эти детали в правильное положение.

Электронную начинку динамиков можно проверить тестером, омметром или любым другим устройством для измерения электрического сопротивления.

Для этого необходимо мультиметр включить в режим замера сопротивления и померить данную характеристику динамика. Для полифонических динамиков сопротивление в среднем составляет 8 Ом, а для слуховых – порядка 30 Ом.

В случае, если измерительное устройство не показывает каких либо данных, значит что повреждена проводка динамика, а если она целая то проблема заключается в обрыве катушки. Поврежденную проводки или катушку с обрывом нужно заменить на новые.

Для проверки целостности непосредственно катушки, при помощи мультиметра необходимо прозвонить ее. В этом режиме щупы тестера присоединяются к контактам динамика.

Если на дисплее мультиметра показано значение больше 0, то звуковая катушка целая, а если это значение равно 1 то в катушке произошел обрыв и в этом случае ее необходимо заменить.

В последнюю очередь стоит проверить качество работы динамика при помощи генератора частот. Данная проверка динамиков должна выполняться в диапазоне от 20 Гц до 20 кГц. Отсутствие хрипов и искажений будет означать, что динамик работает исправно и качественно.

Данные методы помогут решить задачу такую как проверка динамика мультиметром.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

• изоляционная лента;
• металлические трубки для соединения шнуров;
• коммутационные детали для подключения к электрическим цепям автомобиля;
• акустические и электрические шнуры с зажимами;
• крепежные элементы для кронштейнов.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца

При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов

В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

• бокорезы для нарезки кабелей и удаления изоляции;
• отвертки и гаечные ключи для демонтажа пластиковых обшивок;
• соединительные хомуты;
• тестовый прибор для проверки целостности цепей питания;
• дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

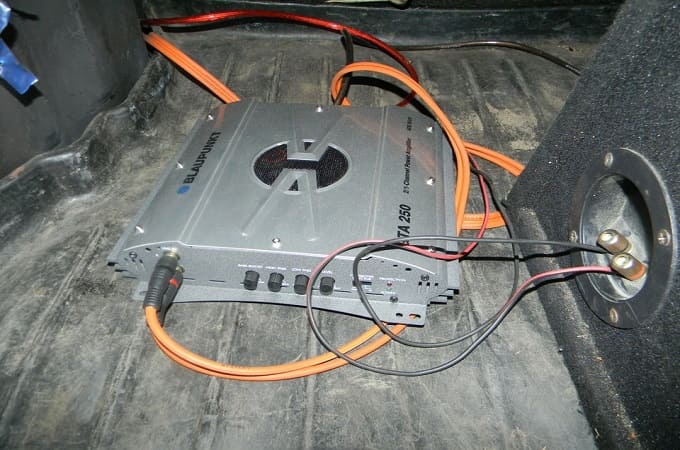

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.

Выбор предохранителя

Плавкий предохранитель обеспечивает защиту электропроводки автомобиля и усилителя от повреждений при коротких замыканиях или повышении силы тока при перегрузке. Элемент устанавливается в положительном соединительном проводе рядом с клеммой аккумулятора. Номинал вставки определяется на основе таблиц с учетом длины кабеля и площади сечения. Дополнительные плавкие вставки автомобильного типа (ножевые) расположены в корпусе усилительного узла.

Низкоомная акустика

Низкоомная акустика делится на две основные категории: активные и пассивные колонки.

Преимущества низкоомной акустики:

1. более высокое качество звука
2. больше вариантов расцветок, видов, форм. Например, все варианты бытовой акустики — низкоомные.

Активные колонки:

Активные колонки не требуют дополнительного усилителя, так как он уже встроен в сами колонки. Пожалуй, основным недостатком активной акустики является необходимость подводить не только звуковой сигнал, но и электричество к колонке. Активная колонка обладает в большинстве случаев несколькими вариантами входов, позволяя тем самым подключать сигнал различных форматов.

Пример описания активной колонки:

Активная акустическая система; 2×6″ динамика + 1″ неодимовый твитер c титановой диафрагмой; усилитель класса «D» мощность: 200 + 30Вт; частотный диапазон: 65Гц-20кГц; габариты: 53,2x25x26см; вес: 9,5 кг

Признак:

В описании, как правило, указан тип встроенного усилителя. В данном описании видно, что эта колонка имеет встроенный усилитель класса «D» мощностью 200 + 30 Ватт. Первая цифра обозначает мощность для средних и низких частот, а вторая цифра отражает мощность для воспроизведения высоких частот.

Пассивные колонки:

Пассивные колонки, в отличие от активных, встроенным усилителем не обладают. Они имеют различные варианты внутреннего сопротивления, самые распространенные из которых 4 и 8 Ом. Именно характеристика внутреннего сопротивления колонки играет основную роль в выборе подходящего усилителя.

Усилители для подключения такой акустики, в подавляющем большинстве, стерео/двухканальные, т. е. к усилителю можно подключить 2 колонки, либо две пары колонок.

Пример описания пассивной колонки:

Пассивная акустическая система; 10″ динамик + 1,4″ драйвер; мощность: 500 Вт; сопротивление: 8 Ом; частотный диапазон: 52Гц-18кГц; макс. звуковое давление 125 дБ; вес: 16,3 кг.

Признак:

В описании всегда указано внутреннее сопротивление колонки. В данном описании видно, что эта колонка имеет внутреннее сопротивление 8 Ом и мощность 500 Ватт.

Как опознать низкоомный усилитель

Пример описания низкоомного усилителя:

Усилитель мощности 2х500 Вт (8 Ом); 2х900 Вт (4 Ом) — Bridge — 1800 Вт (8 Ом); частотный диапазон 20 Hz — 20 kHz; габариты (В x Ш x Г): 44 x 483 x 240 мм; (1U Рэк); вес: 3.2 кг.

Признак:

А из описания этого усилителя видно, что он может работать либо на сопротивлении 4 Ома, выдавая при этом мощность 900 ватт на канал, либо на сопротивлении 8 Ом. При этом полезная мощность на каждом канале усилителя будет 500 Ватт, что нам и требуется.

Как подключить электрогитару к колонкам

Для объединения двух устройств, в первую очередь, потребуется непосредственно электрическая гитара и набор свободных проводных колонок, порой достаточно и одной.

Можно ли напрямую подключать

В случае прямого подключения пользователю потребуется лишь кабель от гитары, который должен был идти в комплект с инструментом. Один конец должен быть помещён в саму гитару, а второй – непосредственно к колонкам. Однако, эксперты утверждают, что таким путём можно получить только монозвучание.

Оптимальный вариант подключения

Самый надёжный вариант – подключить гитару сперва к усилителю, а от него провести провод к колонкам или сабвуферу (в зависимости от названия системы, которая здесь используется). Это усилит звук и увеличит гибкость настроек посредством наличия сабвуфера.

Если вставить между гитарным усилителем и самим инструментом педаль эффектов, то пользователь получит намного больше возможностей по наложению эффектов и редактированию звучания. Педаль продаётся отдельно.

Если у музыканта достаточно средств для приобретения стационарного усилителя, то он получит возможность включить этот объект в свою цепь, заменив им устройство для усиления звука от электрогитары. Это добавит звуку ещё больше мощности, и прибавит некоторые настройки.

Установка микшера (также приобретается отдельно) между усилителем и колонками расширит возможности пользователя по управлению звуком и наложению акустических эффектов. Узнать, для чего предназначены каждый из тумблеров, можно из инструкции, или методом проб и ошибок.

Микшер даст возможность добавить не только одну гитару. Это своего рода центр объединения всех электронных музыкальных инструментов, которые, включённые в одно устройство, синхронизируются друг с другом так, что из колонок в конце выходит общих звук с равномерным участием каждого инструмента. Для подключения каждого из дополнительных элементов достаточно использовать гнёзда на микшере. Сюда включается и микрофон.

Подключение через компьютер

Использование компьютера в качестве элемента акустической цепи является не самым удобным способом, но он возможен. Правда, при этом придётся скачать необходимые программы. Чтобы звук можно было записывать в аудиофайл, необходимо скачать «Adobe Audition» или один из её бесплатных аналогов. Чтобы обеспечить файлу постобработку, следует использовать другие программы, которые без проблем можно отыскать в сети.

Для соединения музыкального устройства с персональным компьютером необходимо приобрести специальный кабель, именуемый среди знатоков «джек-джек». Дальнейшие действия зависят от звуковой карты компьютера. При наличии в ней разъёма, подходящего для «джека», нужно просто обеспечить контакт гитары и ПК. Если такого разъёма нет, то придётся приобрести переходник с необходимыми разъёмами.

Таким образом обеспечивается не только связь с компьютером и электроакустической гитарой, но и возможность подключения других инструментов. При наличии микшера пользователь может объединить все свои электронные устройства с компьютером. Конструкция некоторых микшеров предусматривает наличие USB-выхода, что позволит подключить компьютер без дополнительных опций.

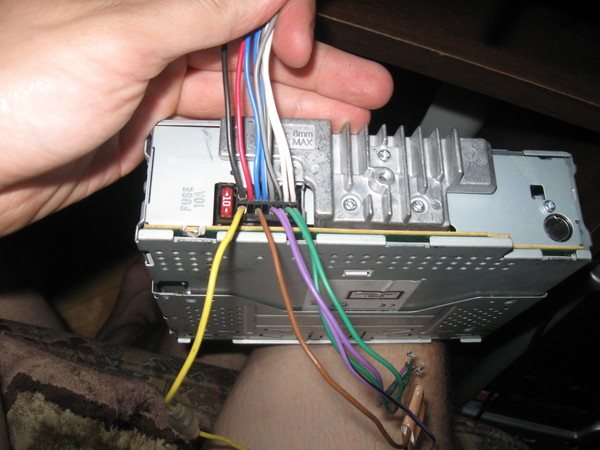

Как подключить автомагнитолу

При подключении автомагнитолы следует помнить, что плюсовой провод нужно подключать качественным проводом напрямую к аккумулятору с использованием дополнительного предохранителя. Этот предохранитель лучше всего размещать ближе к аккумуляторной батарее. Многие автолюбители допускают на этом этапе ошибки и осуществляют подключение плюсового провода автомагнитолы от прикуривателя. Это неправильно. В результате подобных действий падает мощность устройства. Это можно заметить по миганию подсветки во время работы на большой громкости. Также снижение мощности приводит к более раннему искажению звуков.

Конструкцией автомагнитолы предусмотрены два плюсовых кабеля желтого и красного цветов. Первый является силовым. Он отвечает за сохранение памяти магнитолы. Второй выступает в роли управляющего провода.

Минусовый провод окрашен в черный цвет. Он подключается непосредственно к кузову транспортного средства или к минусовой клемме аккумулятора. Второй вариант даже лучше, так как снижается вероятность возникновения наводок.

Похожая запись: Как самостоятельно установить усилитель в автомобиль?

Провод синего цвета (REM)является управляющим и отвечает за включение активной антенны или автомобильного усилителя.

Для подключения динамиков предусмотрены попарные провода, которые имеет разные цвета, соответствующие определенному динамику:

• Белая пара – левый передний динамик.
• Серая пара – правый передний динамик.
• Зеленая пара – левый задний динамик.
• Фиолетовая пара – правый задний динамик.

Чтобы более наглядно понимать, взгляните на эту схему:

В этих парах один провод монотонно окрашен в определенный цвет, а второй имеет черную полоску. Именно второй провод и является минусовым.

Очень важно правильно подключить все акустические провода. В результате несоблюдения цветовых схем будет очень проблематично в дальнейшем отрегулировать баланс

В случае несоблюдения полярности задние динамики будут звучать в противофазе, что выльется в отсутствие басов.

Существует две схемы подключения автомагнитолы. Они между собой очень похожи. Различаются лишь по способу подключения плюсовых проводов:

1. Простая схема. Ее суть заключается в соединении между собой двух плюсовых проводов и подключение этой пары к плюсу аккумулятора. Эта схема подойдет для автомагнитол, которые потребляют небольшое количество электричества в состоянии сна. Магнитолы, которые потребляют много электричества, за пару дней разрядят аккумуляторную батарею. Для таких случаев существует второй метод подключения.
2. Схема подключения через кнопку. Этот вариант значительно лучше. Питанием автомагнитолы можно управлять вручную и ее настройки не сбиваются. Вот только надо подобрать подходящее место для кнопки.

Похожая запись: Как настроить сабвуфер в машине

Кроме этих основных схем существуют еще несколько способов, как подключить автомагнитолу. Например, иногда ее подключают через замок зажигания. Но это не совсем практично, так как без ключа в замке она работать не будет. Также существует схема подключения через сигнализацию. Но она не нашла широкого распространения.

При установке магнитолы провода не стоит обрезать, в процессе лучше применять ISO-разъемы и переходники. Это избавит от проблем при замене устройства.

Схема подключения автомагнитолы Андрея Серебрекова

Желтый провод подключается к питанию 12В, а красный – к габаритным огням.

Напряжение 12В габаритов находится в стороне от магнитолы, поэтому нужно использовать реле. Обмотка реле подключается к разъему лампочки пепельницы.

Плюсы такой схемы:

• Автомагнитола сама начинает работать при включении габаритных огней. При этом ее память сохраняется.
• При выключении габаритов магнитола перестает работать. Это огромный плюс для тех людей, которые регулярно забывают выключать свет.
• Автомагнитола работает даже без включенного зажигания.
• При наличии в габаритах светодиодных лампочек потребление энергии сводится к минимуму.

Похожая запись: Обзор самых продаваемых новинок JVC. Бездисковые автомагнитолы 2015

На следующем видео можно наглядно увидеть, как происходит подключение магнитолы на автомобиле ВАЗ:

2015-03-03

admin

Рейтинг лучших моделей

Выбирая лучшие автомобильные колонки, нужно ознакомиться с рейтингом самых популярных моделей, которые доступны в продаже.

Alpine SPG-17CS

Модель представляет собой продвинутую аудиосистему без усилителя, но с бюджетной стоимостью. Твитер заключен в купол из шелка, а магнит выполнен из неодимового материала.

Конструкцией устройства предусмотрено наличие каналов вентиляции, которые грамотно и равномерно распределяют потоки воздуха. Рабочие характеристики выглядят следующим образом:

1. Размер — 16 см.
2. Количество полос — 2.
3. Значение мощности — 70 Вт номинальной и 280 Вт максимальной.
4. Частотный диапазон — 68-20000 Гц.

Из плюсов модели выделяют хорошее и прозрачное звучание, высокое качество сборки, доступную стоимость и возможность монтажа в любом подходящем месте автомобиля.

Из недостатков — важность тщательной настройки нижних частот и отсутствие хороших басов без усиливающего модуля. Средний ценник на модель составляет 6,2 тыс

руб.

Ivolga VHC-6.21

Выбирая данную магнитолу в автомобиль, следует учитывать ее такие преимущества и минусы. К плюсам относят:

1. Мягкое и прозрачное воспроизведение нижних частот.
2. Поддержка защиты от перегрева в кроссовере.
3. Поддержка установки твитеров под правильным углом.

Минусом считается небольшое сечение акустических проводов и отсутствие инструкцию по руководству. Средний ценник равен 4,8 тыс. руб.

Технические характеристики устройства выглядят таким образом:

1. Размер — 16 см.
2. Мощность — номинальная 70 Вт, максимальная — 140 Вт.
3. Частотный диапазон — 65-20000 Гц.
4. Наличие внешнего кроссовера.
5. Поддержка дополнительных сеточек для защиты и регулировка полосы низкочастотного динамика.

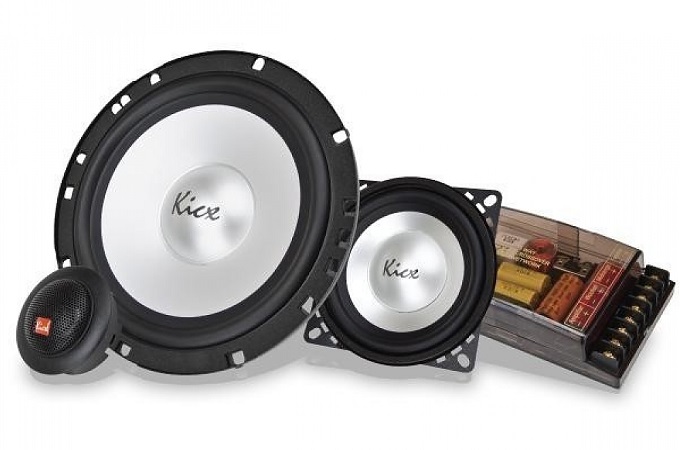

Kicx ALN 8.3

Данная модель колонок для авто обладает трехполосным устройством и демонстрирует улучшенное качество звучания. Конструкцией системы предусмотрено наличие диффузоров из алюминия, которые способны переносить повышенные нагрузки и смену частот, а также не боятся температурных изменений. Список технических характеристик включает в себя следующие пункты:

1. Размер — 20 см.
2. Мощность — 160 Вт для номинального показателя и 320 Вт для максимального.
3. Кроссовер поставляется в комплекте.

К ключевым достоинствам модели относят высокое качество басов, прозрачное звучание и повышенную мощность. Минусом считается периодический провал средних частот.

Pioneer TS-E130Ci

Магнитола поставляется с колонками на 13 сантиметров и характеризуется отчетливым звуком. При номинальной мощности в 35 Вт модель звучит достаточно громко, а наличие кроссовера уравнивает частоты, способствуя прозрачному и объемному воспроизведению музыки.

Среди преимуществ выделяют:

1. Хорошие басы.
2. Возможность качественной работы без усилителя.

Минусом является высокая стоимость и важность ручной корректировки звука

Mystery MR-61.5

Является бюджетной разработкой с неплохим качеством сборки и хорошим звучанием. Модель обладает динамиками на 16 см, 2 полосами и мощностью 60 Вт (максимальная мощность достигает 210 Вт. Еще система достаточно чувствительная (92 дБ), а частотный диапазон сосредоточен в пределах 45-21000 Гц.
