Подогрев руля своими руками

Зачем прогревать руль

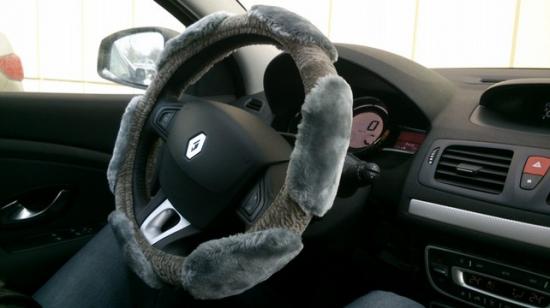

Действительно, а может и вовсе эта затея и яйца выеденного не стоит? Зачем подогревать руль, если есть перчатки меховые. Об этом задумались еще лет 60 назад в США, но конструкцию признали слишком сложной для реализации и от нее отказались. Оно и понятно. Зачем в Майями руль греть. Только в конце 80-х годов японскими инженерами была разработана такая конструкция, которая не удорожала автомобиль втрое, а стоила адекватных денег и работала вполне сносно.

Вместе с тем, система подогрева руля не нашла широкого распространения и считается экзотикой даже на седанах бизнес-класса. Но если сделать обогрев руля своими руками, не в смысле обогревать руками руль, а наоборот, то вождение станет не только комфортным, но и безопасным. С мороза в перчатках не особенно удобно манипулировать кнопками и рычагами, а ледяной руль, даже если он кожаный, больше раздражает, чем бодрит.

Принцип работы обогревателя руля

Перед тем как сделать обогрев руля, было бы неплохо ознакомиться с устройством этой системы и возможные варианты решения. Да еще и на цены бы глянуть, поскольку если цена обогревателя руля будет не такой уж и заоблачной, то есть смысл купить готовое устройство, хотя обогрев руля своими руками, конечно, интереснее.

Интереснее, но не на каждом автомобиле эта функция может быть реализована. Просто по техническим причинам. Тем не менее, раз на борту есть электричество, значит и подключить можно. Есть два варианта обогрева руля, которые уже успешно применяются в автомобилях класса Люкс, а также как опция при конфигурировании комплектации некоторых дорогих моделей. Словом, пока у нас есть возможность реализовать только два варианта системы теплого руля:

1.  Постоянный подогрев руля. Сложная и технологичная система. В ее состав входят термоэлемент, который размещен на рулевом колесе, проводник для подвода электричества, который проходит через рулевую колонку, обязательное реле, отдельное, персональное для обогревателя, регулятор температуры обогрева, защитный предохранитель и реле нагрузки, контрольная лампа включения системы, кнопка включения обогрева руля.Устройство довольное мощное, поэтому и требует такого количества реле и защиты от перегрузок и замыкания. Покрывает термоэлемент оплетка или кожаный чехол, сшитые по размеру руля с учетом термоэлемента. Есть опциональные подогреватели, которые могут не так глубоко интегрироваться в бортовую электросистему, но они, как правило, не такие мощные и больше схожи по структуре с устройствами второго типа.
2. Временный прогрев руля. Если устройствами первого типа можно пользоваться постоянно, термореле будет следить за температурой, а процессор будет строго соблюдать желаемый уровень прогрева, то вторая система гораздо проще. Здесь нет такого глубокого переплетения с бортовой системой. Вся схема реализована наружным подключением. Нет, не от розетки в гараже, а от автомобильной розетки, но чаще всего в роли источника энергии выступает бедняга-прикуриватель.

Особенностью работы такой системы есть то, что она может работать только в то время, пока автомобиль стоит. Это связано как с проблемами коммуникации, так и с особенностями нагревательного элемента. Поскольку провода выходят из прикуривателя, нет никакой возможности управлять автомобилем во время прогрева баранки.

Особенности монтажа

Для работы в домашних условиях лучше всего взять специальные нагревательные элементы, которые используются в механизмах подогрева автомобильных сидений. В магазинах можно приобрести такой набор, как «Емеля Горыныч». Он хорош тем, что оснащён качественным термореле. Благодаря ему подогрев будет отключаться автоматически, когда достигнет той или иной температуры.

Для изготовления самодельного подогрева руля, кроме самих реле и нагревательных элементов, нужны следующие инструменты и материалы:

• фломастер;
• нож и эпоксидный клей;
• двусторонний скотч и изолента;
• герметик;
• контакт выключения устройства, два кольца из меди;
• кожаный чехол для руля (его при желании тоже можно сшить самому);
• паяльник.

Чтобы начать процесс монтажа, рулевое колесо нужно снять. После этого в первую очередь ставятся нагревательные элементы.

Процесс представляет собой последовательность действий:

1. С помощью маркера нужно отметить места установки нагревателей. При этом шаг может быть разным. Допустимое расстояние между бороздками — от 20 до 30 мм.
2. После разметки колеса необходимо ножом проделать углубления для нагревательных элементов. Вместо острого лезвия можно использовать для этого специальную бормашину с насадками.
3. Провода можно зафиксировать, а можно оставить как есть. В итоге они закроются чехлом.

Специалисты советуют ставить нагревательные элементы на клей, а участки поворотов и изгибов крепить с помощью изоленты. Её можно убрать, когда клей высохнет. Как только он затвердеет, борозды с нагревательными элементами потребуется наполнить герметиком. Благодаря этому под кожаным чехлом канавки совершенно не будут ощущаться. Затем борозды шпаклюют, а поверхность колеса выравнивают ножом.

Установки проволоки на руль, краткая инструкция

Первым делом обматывается рулевой обод. Карандашом или ручкой обводятся места налегания проволоки. После этого с помощью ножовки или канцелярского ножа делаются канавки. В них потом будет укладываться нихромовая проволока. Такой способ установки позволяет решить вопрос гладкой поверхности и изоляции витков.

Обмотка наносится с шагом от 1 до 5 см. К тому же нанести витки проволокой можно в местах, где руки чаще всего находятся, а не по всему ободу руля. Когда обмотка закончена, концы нихрома подводят в центральную часть рулевого колеса. Можно дополнительно установить реле времени и врезать его в спицу руля. После этого концы проволоки обжимаются в сцепке с обычными проводами и подключаются к источнику питания.

Этапы работы

Демонтаж руля

Прежде всего, необходимо снять само рулевое колесо. В зависимости от конструкции той или иной модели автомобиля, этот процесс происходит по-разному, однако в подавляющем большинстве случаев процесс демонтажа руля может вызвать определенные затруднения. Чтобы после финишной установки руля колесо встало на свое место без смещения относительно оси, рекомендуется промаркировать положение «баранки» относительно вала (можно просто нанести отметки маркером).

Нанесение разметки

теплый руль самимДемонтировав руль, необходимо маркером или фломастером нанести на его обод разметку, в соответствии с которой и будет осуществляться укладка нагревательного элемента. Разметку можно делать по своему усмотрению — как правило, это витки по ободу руля с шагом в 2-3 см. Если вырезать витки с большейчастотой шага, греющегося провода одного комплекта подогрева сидений может не хватить. После того, как разметка будет нанесена, канцелярским ножом для бумаги по разметке нужно надрезать внешнюю поверхность руля так, чтобы в разрез можно было бы уложить провод, служащий нагревательным элементом для установки обогрева руля машины своими руками. Прорезать канавки для провода лучше всего под углом. Во-первых, благодаря такому способу, провод будет лучше держаться при его укладке, а во-вторых, делать прорези будет гораздо проще.

Укладка нагревательного элемента для обогрева руля

Нагревательный шнур, предварительно извлеченный из автомобильной грелки, необходимо плотно уложить в прорезь на руле. При этом качественной система подогрева получится только в том случае, когда греющий шнур будет плотно прилегать к рулевому колесу, оставаясь зафиксированным клеем в нескольких местах. В местах заломов или перегибов электрошнур стоит закрепить изолетной, которую после полного высыхания клея можно легко убрать. Намотав нагревательный элемент на руль и тщательно зафиксировав его, следует покрыть уложенный провод герметиком таким образом, чтобы вырезанная на руле канавка и уложенный в нее провод не прощупывались. После высыхания герметика его излишки нужно убрать, аккуратно срезав ножом. Затем всю конструкцию сверху обшивают кожей или иным материалом на усмотрение владельца машины.

Завершающий этап

Еще одним технически сложным этапом самостоятельного изготовления системы обогрева руля своими руками является этап установки руля на место и подключение подогрева к бортовой системе электропитания. Для питания вновь смонтированной системы подогрева руля задействуются три свободных контакта, предусмотренных практически у каждого автомобиля. Четвертый контакт необходимо, как и до демонтажа рулевого колеса, замкнуть на клаксон. В целях упрощения всего процесса включение подогрева руля можно объединить с кнопкой включения обогревателя заднего стекла, выведя контакт на соответствующую электрическую цепь автомобиля.

При правильном изготовлении и монтаже системы подогрева руля нагрев до теплого состояния происходит уже через 2-3 минуты после нажатия кнопки включения.

Другие альтернативы установки подогреваемого руля

Приобрести такой комплект, цена которого будет ощутимо ниже, чем на готовый из автомагазинов, можно за сравнительно малые вложения. Тем не менее, нагрев колеса происходит за считанные минуты, а в холодную погоду руки просто сами тянутся ощутить исходящее от руля тепло. После этого Вы не сможете себе уже представлять иной эксплуатации автомобиля.

Для тех, кто не желает возиться с подобными работами, существуют специализированные автомобильные сервисы или СТО, где подобная услуга может стоить от 8000 рублей и выше. Самое сложное заключается в этапе монтажа скрытой проводки и организации грамотно выполненного подключения функции обогрева. Для этого можно воспользоваться различными вариантами: это может быть организация кнопочного вывода, либо запитывание от автомобильного прикуривателя, либо подключить руль к уже существующей системе подогрева кресел в салоне.

После того, как система обогрева смонтирована, производится обратная установка рулевого колеса. Оно крепится обратно на рулевую колонку, и еще необходимо проверить работоспособность электрической цепи в собранном виде. В такую систему включается несколько комплектующих:

• пара нагревательных рулевых элементов;
• предохранитель;
• переключатель;
• электропроводка.

Нужен ли такой подогрев в автомобиле, пускай каждый решает для себя самостоятельно. Кому-то не хочется возиться, и он предпочитает одеть на руки перчатки, дожидаясь, пока прогреется салон. Но для других водителей идея может показаться интересной, к тому же реализовать ее в жизнь не настолько сложно, как может показаться на первый взгляд. Будем рады, если информация принесла для Вас теоретическую и практическую пользу. Для тех кто любит самостоятельно дорабатывать свой автомобиль, будут интересны статьи о том как приготовить полироль для кузова своими руками, и  о том, как самостоятельно изготовить освежитель воздуха для своего автомобиля. На этом пока!
