Радиоприёмное устройство

История развития

В 1887 году немецкий физик Генрих Рудольф Герц изобрёл и построил радиопередатчик и радиоприёмник, провёл опыты по передаче и приёму радиоволн, чем доказал существование электромагнитных волн, исследовал основные свойства электромагнитных волн.

Первые радиопередатчики искрового принципа действия на основе катушки Румкорфа были очень просты по конструкции — в их колебательном контуре с помощью искрового разряда возбуждались затухающие колебания, а модулятором являлся телеграфный ключ — он замыкал и размыкал цепь питания катушки Румкорфа. С помощью такого радиопередатчика информация передавалась в кодированной дискретной форме — например азбукой Морзе или иным условным сводом сигналов. Мощность искровых передатчиков доходила до сотен киловатт. Недостатками их был низкий КПД, а также очень широкий спектр излучаемых им радиоволн. В результате одновременная работа нескольких близко расположенных искровых передатчиков была практически невозможной из-за интерференции их сигналов, а приемники «забивались» сигналом близкого передатчика. Строительство искровых передатчиков прекратилось около 1916 года.

С 1912 года применялись передатчики с электрической дугой, включенной в колебательный контур. Дуговой передатчик, в отличие от искрового, генерирует незатухающие колебания, то есть позволяет передавать голосовой сигнал с амплитудной модуляцией. Телеграфный сигнал приходилось передавать методом частотной манипуляции: при нажатом ключе смещалась настройка колебательного контура, и передатчик излучал на другой частоте; именно на эту частоту следовало настраивать приемники. Дуговым был, например, 100-киловаттный передатчик радиостанции на Шаболовке в Москве, пущенный в действие в феврале 1920 года. Из-за свойств дугового разряда дуговые генераторы работали только на длинных волнах, получить с их помощью частоту больше 400 кГц невозможно.

Генератор радиостанции Гриметон. В качестве модулятора применен магнитный усилитель.

Другим направлением было использование в передатчике электромашинного генератора переменного тока (примерно с 1908 года). Такой генератор позволял получить достаточно стабильные колебания определенной частоты, которую можно изменять, регулируя частоту вращения ротора генератора. Мощность могла достигать десятков и сотен киловатт. Сигнал такого генератора можно модулировать по амплитуде, что позволяет передавать по радио звуковой сигнал. Однако электромашинный генератор практически пригоден для генерации частот не выше десятков килогерц, то есть передатчик может работать только в самом длинноволновом диапазоне. До 1950-х годов электромашинные передатчики использовались в радиовещании и радиосвязи. Так, в 1925 г. на Октябрьской радиостанции в Ленинграде были установлены два генератора мощностью 50 и 150 кВт конструкции В. П. Вологдина. Как исторический памятник в Швеции сохраняется в рабочем состоянии радиостанция Гриметон (открыта в 1925 г.) с генератором Александерсена мощностью 200 кВт, спроектированным для работы на частотах до 40 кГц.

Изобретение в 1913 году Мейснером (Германия) электронного генератора и дальнейшее развитие электронных вакуумных ламп позволило усовершенствовать устройство радиопередатчика и устранить недостатки искровых, дуговых и электромашинных систем. В ламповых передатчиках стало возможно осуществить любой вид модуляции, работу на любой частоте во всем радиодиапазоне, получить выходную мощность в диапазоне от тысячных долей ватта до тысяч киловатт. Структурная схема радиопередатчика остается с тех пор в общих чертах неизменной вплоть до настоящего времени. Первый ламповый передатчик в России был построен в Нижегородской радиолаборатории под руководством М. А. Бонч-Бруевича и установлен в 1922 г. в Москве на радиовещательной станции им. Коминтерна. Передатчик имел мощность 12 кВт и работал на волне 3200 м..

Дальнейшие изобретения в области связи и радиотехники — твердотельные аналоги электронных ламп (транзисторы), кварцевые резонаторы, новые виды модуляции и методы стабилизации частоты — сопровождались только количественными изменениями параметров радиопередатчиков: уменьшением размеров и потребляемой мощности, повышением стабильности и КПД, расширением частотного диапазона и т. д.

1.2Выбор и обоснование принципиальной схемы

Принципиальная схема платы передатчика приведена на рисунке (см. Рисунок 2). Согласующие цепи СЦ2 – СЦ6 ввиду достаточно высокой рабочей частоты представляют собой Г-образные реактивные цепочки, которые имеют более высокий КПД, чем контуры с неполным включением. На выходе умножителей помимо согласующей цепи устанавливается фильтр-пробка. Согласующая цепь СЦ1 представляет собой П-образную реактивную цепочку.

Рисунок 2 – Принципиальная схема передатчика

Расчёт режима оконечного каскада на транзисторе КТ913Б

Принципиальная схема каскада приведена на рисунке (см. Рисунок 3). Мощность в максимальном режиме должна быть равна

С учетом потерь в выходной согласующей цепи примем мощность, отдаваемую транзистором, равной 10 Вт.

Рисунок 3 – Оконечный каскад

Рекомендованный для выходного каскада транзистор КТ913Б в типовом режиме применяется на выходную мощность P`_ВЫХ=6 Вт на рабочей частоте 1000 МГц. На частоте 320 МГц потери меньше и, следовательно, выше КПД и транзистор может работать на большую мощность. Произведем расчет режима транзистора КТ913Б, в ходе которого будет установлена возможность его применения. Напряжение питания этого транзистора в типовом режиме E_КМАКС равно 28 В (см. Приложение 1). Это напряжение требуется, однако, только в максимуме модуляции. Напряжение источника питания должно быть равно

От этого источника целесообразно питать все мощные каскады. Маломощные каскады необходимо питать меньшим напряжением. Для этого предусмотрим напряжение E_П2 равное 5 В. Оба напряжения (+15 В и +5 В) поступают с блока питания передатчика.

Сначала проведем расчёт в максимальной точке на мощность P_ВЫХ1=10 Вт при напряжении E_П1МАКС=27 В. Режим – граничный, с нулевым смещением. Для расчёта используем формулы, приведенные в . Параметры транзистора даны в приложении (см. Приложение 1). U_К0=E_П1МАКС=27 В. Перед расчётом необходимо уточнить величину S_ГР из неравенства значения формулы (4) величине 0,7 (для схемы с ОЭ). Если полученная величина больше 0,7, необходимо уточнить S_ГР.

0,73>0,7. Это значит, что необходимо уточнить величину Sгр. Пусть S_ГРУТ=S_ГР(1+0,1)=0,33. Для величины S_ГРУТ значение формулы (3) равно 0,67, что меньше 0.7. Далее принимаем S_ГР=S_ГРУТ=0,33.

Структурная схема супергетеродина

Супергетеродин от приемника прямого усиления отличается в основном методом усиления модулированных колебаний высокой частоты. В приемнике прямого усиления высокочастотный сигнал радиостанции усиливается без какого-либо изменения его частоты.

В супергетеродине же принятый сигнал преобразуется в колебания так называемой промежуточной частоты, равной обычно 465 кГц, на которой и происходит основное усиление сигнала. Что же касается детектирования, усиления колебаний низкой частоты и .преобразования их в звуковые колебания, то эти процессы в приемниках обоих типов происходят принципиально одинаково.

Структурную схему супергетеродина и упрощенные графики, иллюстрирующие процессы, происходящие в основных узлах и блоках приемника этого типа, ты видишь на рис. 81. Его входной контур, с помощью которого осуществляется настройка на радиостанции, такой же, как в приемнике прямого усиления. С «(его принятый сигнал радиостанции поступает в смеситель.

Сюда же, в смеситель, подается еще сигнал от местного маломощного генератора колебаний высокой частоты, называемого гетеродином. В смесителе они преобразуются в колебания промежуточной частоты (ПЧ), равной разности частот гетеродина и принятого сигнала, которые далее усиливаются и детектируются. В большинстве случаев промежуточная частота равна 465 кГц. Колебания низкой частоты, выделенные детектором, тоже усиливаются и динамической головкой громкоговорителя преобразуются в звуковые колебания.

Смеситель вместе с гетеродином выполняет функцию преобразования частоты, поэтому этот каскад супергетеродина называют преобразователем.

В данном случае, это преобразователь с отдельным гетеродином. В выходную цепь преобразователя включены колебательные контуры, настроенные на частоту 465 кГц. Они образуют фильтр промежуточной частоты (ФПЧ), выделяющий колебания промежуточной частоты и отфильтровывающий колебания частот входного сигнала, гетеродина и их комбинаций.

Запомни: при любой настройке радиовещательного супергетеродина частота его гетеродина должна превышать частоту входного сигнала на 465 кГц, то есть на значение промежуточной частоты. Так, например, при настройке приемника на радиостанцию, несущая частота которой 200 кГц (длина волны 1500 м), частота гетеродина должна быть 665 кГц (665 — 200 =465 кГц), для приема радиостанции, частота которой 1 МГц (длина волны 300 м), частота гетеродина должна быть 1465 кГц (1465 кГц-1 МГц = 465 кГц) и т. д.

Чтобы получить постоянную промежуточную частоту  при настройке приемника на радиоволну любой длины, нужно диапазон частот гетеродина сдвинуть по отношению к диапазону частот, перекрываемому входным контуром, на частоту, равную промежуточной. Достигается это соответствующим подбором чисел витков катушек входного и гетеродинного контуров, включением в контуры так называемых сопрягающих конденсаторов и одновременной настройкой этих контуров двухсекционным блоком конденсаторов переменной емкости.

Классификация радиоприёмников

Радиоприёмные устройства делятся по следующим признакам:

• по основному назначению: радиовещательные, телевизионные, связные, пеленгационные, радиолокационные, для систем радиоуправления, измерительные и др.;
• по роду работы: радиотелеграфные, радиотелефонные, фототелеграфные и т. д.;
• по виду модуляции, применяемой в канале связи: амплитудная, частотная, фазовая, однополосная (разные виды), импульсная (разные виды);
• по диапазону принимаемых волн, согласно рекомендациям МККР:
  • мириаметровые волны — 100-10 км, (3 кГц-30 кГц), СДВ
  • километровые волны — 10-1 км, (30 кГц-300 кГц), ДВ
  • гектометровые волны — 1000—100 м, (300 кГц-3 МГц), СВ
  • декаметровые волны — 100-10 м, (3 МГц-30 МГц), КВ
  • метровые волны — 10-1 м, (30 МГц-300 МГц), УКВ
  • дециметровые волны — 100-10 см, (300 МГц-3 ГГц), ДМВ
  • сантиметровые волны — 10-1 см, (3 ГГц-30 ГГц), СМВ
  • миллиметровые волны — 10-1 мм, (30 ГГц-300 ГГц), ММВ
  • приёмник, включающий все широковещательные диапазоны (ДВ, СВ, КВ, УКВ) называют всеволновым.
• по принципу построения приёмного тракта: детекторные, прямого усиления, прямого преобразования, регенеративные, сверхрегенераторы, супергетеродинные с однократным, двукратным или многократным преобразованием частоты;
• по способу обработки сигнала: аналоговые и цифровые;
• по применённой элементной базе: на кристаллическом детекторе, ламповые, транзисторные, на микросхемах;
• по исполнению: автономные и встроенные (в состав др. устройства);
• по месту установки: стационарные, бортовые, носимые;
• по способу питания: сетевое, автономное или универсальное.

6.5. Частотные демодуляторы

Структурная схема и основные параметры. Демодулятор является составной частью модема и служит для выделения модулирующего сигнала из ЧМ сигнала ПЧ с малыми вносимыми искажениями. Демодулятор (рис. 6.13) содержит КГВЗ, УПЧ , амплитудный ограничитель АО , ФНЧ, ЧД и выходной усилитель ВУ. Непосредственно демодуляция происходит в ЧД. Частотные детекторы, применяемые в РРЛ , выполняют демодуляцию в два этапа. Сначала с помощью ЧМ-АМ преобразователя превращают входной ЧМ сигнал в АМ сигнал ПЧ, огибающая которого повторяет закон изменения частоты входного сигнала. Затем выделяют эту огибающую с помощью АД. Таким образом, изменение напряжения т.е. напряжения модулирующего сигнала. Сигнал на входе ЧД должен иметь постоянную амплитуду, так как любые ее изменения выделяет АД. Если амплитуда входного сигнала ПЧ меняется, то на принятый сигнал будет наложена помеха, порождаемая паразитной АМ входного сигнала. Амплитудные ограничители подавляют паразитную АМ сигнала на входе ЧД и уменьшают влияние этой помехи. Процесс ограничения нелинеен. Поэтому на выходе АО вместе с ПЧ сигналом появляются его гармоники. Для их подавления установлен ФНЧ. Усилители ПЧ служат для развязки каскадов схемы и обеспечения необходимых уровней сигнала. Для выравнивания группового времени запаздывания демодулятора в его состав включен корректор ГВЗ. Необходимый выходной уровень принятого сигнала, например МТС, обеспечивает выходной усилитель.

Требования к основным элементам демодулятора: АО, ЧД и ВУ. Идеальный АО должен обеспечивать постоянную амплитуду выходного сигнала Uвых , независимо от амплитуды входного сигнала Uвх . Реальный АО имеет АХ близкую к идеальной при входных амплитудах, превышающих некоторое пороговое значение Un. При Uвх <Uп реальный АО работает как усилитель. Реальные схемы содержат двухсторонние ограничители, идентичные для положительных и отрицательных полуволн. Качество ограничения оценивают с помощью коэффициента подавления АМ Го . В АРРС переходные шумы, возникающие из-за паразитной АМ должны быть пренебрежимо малы. Чтобы обеспечить такую низкую мощность шума, устанавливают АО с Го >30 дБ. В реальных схемах АО, как правило, возникает амплитудно-фазовая конверсия. Допустимо значение коэффициента АФК 1 …2 град/дБ. При превышении его появляется значительная мощность переходных шумов из-за АФК.Частотный детектор и ВУ должны иметь соответственно линейные ПХ и АХ, иначе они будут вносить большие переходные шумы группового тракта в ТФ каналы. Границы линейного участка передаточной (демодуляционной) характеристики ЧД задает размах частоты на его входе. Он совпадает с размахом частоты на выходе ЧМД. Степень линейности принято оценивать по КНИ, либо по значениям затуханий нелинейности. Эти величины принято измерять для всего группового тракта участка РРЛ. Для получения большого выходного сигнала ЧД предпочтительна демодуляционная характеристика с большой крутизной. Однако на практике высокая линейность этой характеристики достигается за счет снижения ее крутизны. Поэтому крутизна ПХ реальных ЧД обычно невелика. Ее значение подбирают таким образом, чтобы обеспечить достаточно высокое соотношение сигнал-шум на выходе ВУ (75…80 дБ), при котором доля ТШ демодулятора в ТФ канале незначительна.

Вопросы для самоконтроля

1. Поясните назначение элементов структурной схемы приемника
2. Что такое чувствительность радиоприемника?
3. Что такое избирательность приемника? По каким каналам ее определяют? Чему равна частота зеркального канала?
4. Поясните, в чем состоят основные достоинства параметрических усилителей отражательного типа.
5. Нарисуйте спектр колебаний на выходе смесителя приемника
6. Поясните назначение элементов структурной схемы УПЧ
7. Как определить полосу пропускания тракта ПЧ каждой РРС?
8. Нарисуйте характеристику ГВ3 УПЧ.
9. Изобразите структурную схему и поясните назначение элементов частотного демодулятора.

История развития

В 1887 году немецкий физик Генрих Рудольф Герц изобрёл и построил радиопередатчик и радиоприёмник, провёл опыты по передаче и приёму радиоволн, чем доказал существование электромагнитных волн, исследовал основные свойства электромагнитных волн.

Первые радиопередатчики искрового принципа действия на основе катушки Румкорфа были очень просты по конструкции — в их колебательном контуре с помощью искрового разряда возбуждались затухающие колебания, а модулятором являлся телеграфный ключ — он замыкал и размыкал цепь питания катушки Румкорфа. С помощью такого радиопередатчика информация передавалась в кодированной дискретной форме — например азбукой Морзе или иным условным сводом сигналов. Мощность искровых передатчиков доходила до сотен киловатт. Недостатками их был низкий КПД, а также очень широкий спектр излучаемых им радиоволн. В результате одновременная работа нескольких близко расположенных искровых передатчиков была практически невозможной из-за интерференции их сигналов, а приемники «забивались» сигналом близкого передатчика. Строительство искровых передатчиков прекратилось около 1916 года.

С 1912 года применялись передатчики с электрической дугой, включенной в колебательный контур. Дуговой передатчик, в отличие от искрового, генерирует незатухающие колебания, то есть позволяет передавать голосовой сигнал с амплитудной модуляцией. Телеграфный сигнал приходилось передавать методом частотной манипуляции: при нажатом ключе смещалась настройка колебательного контура, и передатчик излучал на другой частоте; именно на эту частоту следовало настраивать приемники. Дуговым был, например, 100-киловаттный передатчик радиостанции на Шаболовке в Москве, пущенный в действие в феврале 1920 года. Из-за свойств дугового разряда дуговые генераторы работали только на длинных волнах, получить с их помощью частоту больше 400 кГц невозможно.

Генератор радиостанции Гриметон. В качестве модулятора применен магнитный усилитель.

Другим направлением было использование в передатчике электромашинного генератора переменного тока (примерно с 1908 года). Такой генератор позволял получить достаточно стабильные колебания определенной частоты, которую можно изменять, регулируя частоту вращения ротора генератора. Мощность могла достигать десятков и сотен киловатт. Сигнал такого генератора можно модулировать по амплитуде, что позволяет передавать по радио звуковой сигнал. Однако электромашинный генератор практически пригоден для генерации частот не выше десятков килогерц, то есть передатчик может работать только в самом длинноволновом диапазоне. До 1950-х годов электромашинные передатчики использовались в радиовещании и радиосвязи. Так, в 1925 г. на Октябрьской радиостанции в Ленинграде были установлены два генератора мощностью 50 и 150 кВт конструкции В. П. Вологдина. Как исторический памятник в Швеции сохраняется в рабочем состоянии радиостанция Гриметон (открыта в 1925 г.) с генератором Александерсена мощностью 200 кВт, спроектированным для работы на частотах до 40 кГц.

Изобретение в 1913 году Мейснером (Германия) электронного генератора и дальнейшее развитие электронных вакуумных ламп позволило усовершенствовать устройство радиопередатчика и устранить недостатки искровых, дуговых и электромашинных систем. В ламповых передатчиках стало возможно осуществить любой вид модуляции, работу на любой частоте во всем радиодиапазоне, получить выходную мощность в диапазоне от тысячных долей ватта до тысяч киловатт. Структурная схема радиопередатчика остается с тех пор в общих чертах неизменной вплоть до настоящего времени. Первый ламповый передатчик в России был построен в Нижегородской радиолаборатории под руководством М. А. Бонч-Бруевича и установлен в 1922 г. в Москве на радиовещательной станции им. Коминтерна. Передатчик имел мощность 12 кВт и работал на волне 3200 м..

Дальнейшие изобретения в области связи и радиотехники — твердотельные аналоги электронных ламп (транзисторы), кварцевые резонаторы, новые виды модуляции и методы стабилизации частоты — сопровождались только количественными изменениями параметров радиопередатчиков: уменьшением размеров и потребляемой мощности, повышением стабильности и КПД, расширением частотного диапазона и т. д.

Принципиальная схема

На первом транзисторе собран задающий генератор и модулятор. Высокая мощность радиопередатчика достигается за счет использования дополнительного каскада усиления мощности ВЧ, собранного на транзисторе КТ610 и предшествующего ему каскада усиления ВЧ, собранного на транзисторе КТ315.

Если такой мощности передатчика не нужно то схему можно значительно упростить, исключив каскад усиления ВЧ сигнала, на схеме этот каскад выделен синим блоком. Антенну в таком случае подключаем к среднему отводу катушки L3. Таким образом мощность радиопередатчика снизится и дальность действия его составит 800м — 1км.

Если нужна дальность действия порядка 50-200 метров то можно исключить оба каскада усиления ВЧ на транзисторах КТ610 и КТ315, оставляем только задающий генератор на первом транзисторе (обведен серым прямоугольником). В данном случае катушка L2 уже не понадобится, антенну подключаем через конденсатор 5-10 пФ к коллектору транзистора в задающем генераторе.

Наладка радиопередатчика сводится к подбору значений резисторов, что помечены на схеме звездочкой.  Также рекомендуем поместить задающий генератор в экран, это повысит стабильность работы задающего генератора и предотвратит помехи от усилителей ВЧ. Часть схемы (задающий ВЧ генератор) для экранировки обведена на схеме серой рамкой.

Рис. 1. Принципиальная схема мощного радиопередатчика на диапазон 88-108МГц, дальность 1 — 5км.

Тетрод, пентод, гептод…

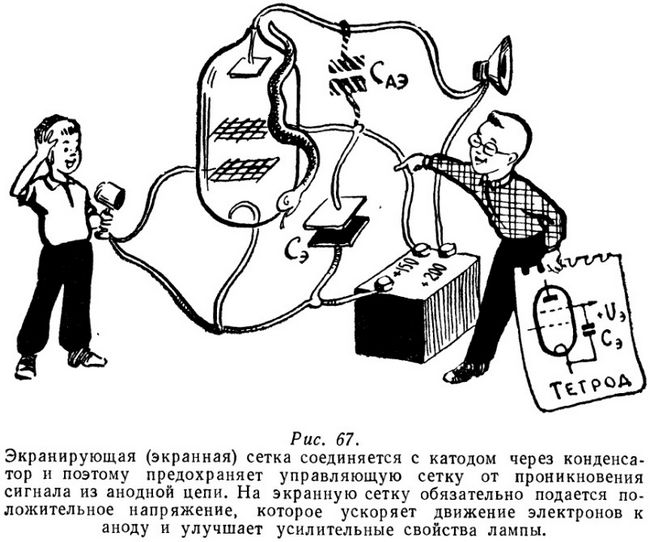

Для устранения недостатков триода между управляющей сеткой и анодом помещают еще один, четвертый по счету, электрод, так называемую экранную (экранирующую) сетку, которую через конденсатор С_э соединяют с катодом. Кроме того, на экранную сетку подают положительное напряжение U_э, обычно составляющее 50-90% от постоянного напряжения на аноде. Такая усилительная лампа с четырьмя электродами получила название «тетрод» (рис. 67).

С введением экранной сетки в лампе появляется еще один «конденсатор» С_аэ; его обкладки — это экранная сетка и анод. Теперь переменный ток, который раньше шел через емкость С_ас и был «виновником» обратной связи, почти не попадет в сеточную цепь: он пройдет по пути наименьшего сопротивления — через С_аэ и С_э, а это равносильно уменьшению проходной емкости. Так устраняется первый недостаток триода.

Положительное напряжение экранной сетки — ускоряет движение электронов, и, «проскочив» эту сетку, они движутся к аноду даже тогда, когда напряжение на нем сильно уменьшается. Так устраняется второй недостаток триода. Следует заметить, что некоторая часть электронов попадает на экранную сетку, в результате чего в ее цепи возникает так называемый экранный ток I_э, который обычно во много раз меньше анодного тока.

Несмотря на то что тетроды обладают хорошими усилительными свойствами, они не получили широкого распространения из-за одного очень неприятного явления — динатронного эффекта (рис. 68). Сущность этого явления состоит в том, что электроны, летящие к аноду, ударившись в него, выбивают из металла другие, так называемые вторичные электроны. В те моменты, когда напряжение на аноде мало, вторичные электроны, вылетев из анода, сразу же попадают «под влияние» положительного напряжения на экранной сетке и быстро двигаются к ней. В результате этого возрастает экранный и уменьшается анодный ток лампы, что нарушает нормальную работу каскада.

Для борьбы с динатронным эффектом рядом с анодом располагают еще один, по счету пятый, электрод — так называемую пентодную (антидинатронную) сетку, и, таким образом, получают пятиэлектродную лампу — пентод (рис. 69). При монтаже приемника или усилителя пентодную сетку всегда соединяют с катодом лампы, а во многих типах ламп такое соединение осуществляется внутри баллона. Благодаря этому на пентодной сетке действует напряжение, отрицательное относительно анода: если на аноде «плюс» относительно катода, то, значит, на катоде, а следовательно, и на пентодной сетке — «минус» относительно анода. Это означает, что пентодная сетка отталкивает обратно к аноду вторичные электроны и препятствует возникновению динатронного эффекта.

Существует и другой путь борьбы с динатронным эффектом. Определенным образом расположив сетки тетрода и установив вблизи анода металлические щитки (лучеобразующие пластины), можно добиться того, что электроны будут двигаться к аноду не «широким фронтом», а узкими пучками, лучами. Благодаря высокой концентрации электронов в этих лучах они как бы представляют собой проводники, идущие от катода. Эти «проводники», обладая отрицательным зарядом относительно анода, отталкивают к нему вторичные электроны. Лампы, устроенные подобным образом, называются лучевыми. Из них наиболее широкое распространение получил лучевой тетрод (рис. 70).

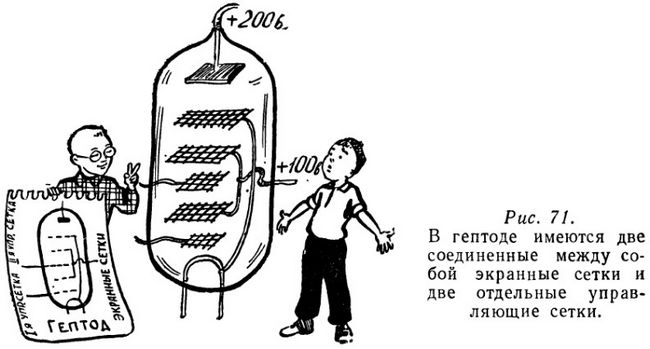

Кроме рассмотренных основных типов усилительных ламп, имеются еще лампы специального назначения, среди которых наиболее широко применяется гептод (семиэлектродная лампа) (рис. 71). Это название происходит от слова «гепто» — «семь». В гептоде есть анод, катод, антидинатронная сетка, две управляющие и две экранные сетки — итого семь электродов. Наличие двух управляющих сеток позволяет управлять анодным током одновременно двумя напряжениями — такая необходимость встречается в супергетеродинном приемнике. Вторая экранная сетка расположена между управляющими сетками и ослабляет их взаимное влияние. Экранные сетки внутри баллона соединены между собой и имеют общий вывод.

Широкое применение находят также и комбинированные лампы, где в одном баллоне размещаются две, три, а иногда и четыре различные лампы. Среди комбинированных ламп встречаются двойные триоды, триод-пентоды, триод-гептоды, двойные диоды, диод-пентоды и т. д. (листы 103, 104).

Читать дальше — Заглянем внутрь лампы

Радиосвязь, Ламповая техника

Налаживание

Налаживание заключается в установке тока коллектора транзистора VТ2 в пределах 0,6-0,7 мА подбором сопротивления резистора R5. В крайне нижнем по схеме положении R6 схема должна переходить на самовозбуэдение, то есть, в режим генерации. Если этого не происходит — значит неправильно распаяна катушка L2 (поменяйте местами точки подключения её выводов).

На КВ диапазоне радиостанции занимают малые, в процентном отношении, участки шкалы, поэтому настройка получается очень острая. На ось переменного конденсатора нужно надеть пластмассовый шкив желательно большего диаметра, и вращать его очень и очень медленно.

В противном случае вы просто будете проскакивать радиостанции не замечая их, и создастся впечатление, что приема нет. В процессе настройки работают два органа — С4 и R6, конденсатором перестраиваете по диапазону, а резистором выбираете оптимальный режим. Процесс настройки на радиостанцию сложен, но весьма интересен.

Мне удавалось на данный аппарат, пользуясь антенной в виде монтажного провода, натянутого по диагонали комнаты, принимать станции Северной Америки и Западной Европы, и даже Австралии.

Конечно, качество приема, мягко говоря, странное. Особенно на пороге генерации, но разборчивость вполне нормальная.

Иванов А. РК-2010-04.
