Универсальные проставки под пружины

Способы повышение клиренса

Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.

Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.

Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.

Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.

Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).

Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.

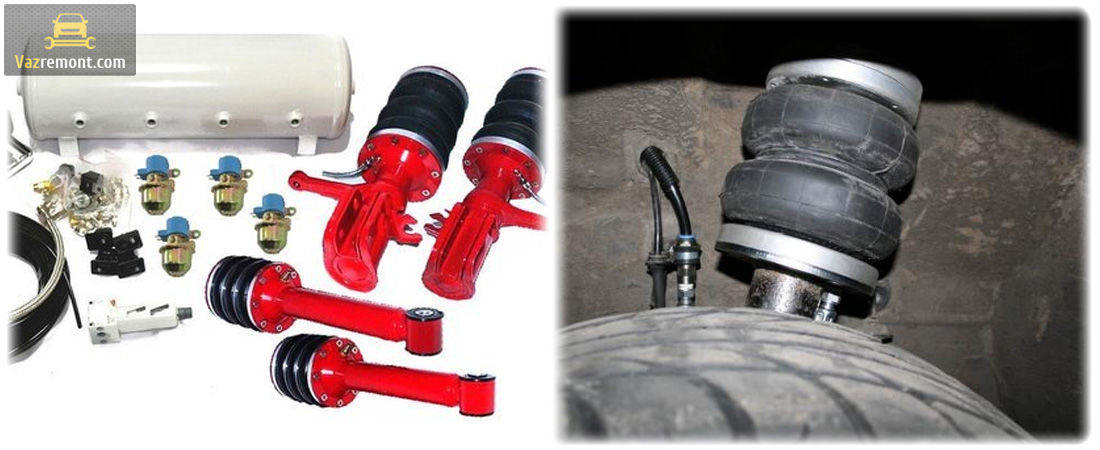

Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.

Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.

В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.

Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).

Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.

Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.

Сырье, использующееся для производства проставок

Изделия из резины устойчивы к воздействию условий окружающей среды. Иногда могут вызвать коррозионные процессы в местах установки. Имеют сравнительно невысокий срок службы и демократичную цену.

Полиуретановый элемент по химическому составу является усовершенствованием семейства резин, но имеет более высокие показатели прочности.

Обладает свойством поглощения ударных нагрузок. Не уберегает от возникновений усталостей деталей и имеет высокую стоимость.

Пластиковые составляющие являются передовыми разработками полимерных технологий, отличаются положительными характеристиками эксплуатации и почти без недостатков. Рассчитаны на долгий срок службы, но себестоимость довольно высока.

Детали, выполненные из алюминиевого сплава. Также имеют хорошие характеристики и являются дорогостоящими.

Способы повышение клиренса

Методов повышения дорожного просвета несколько, при этом подбирая оптимальный из них, следует учесть, какая именно проблема решается – увеличение клиренса для повышения проходимости или же устранение последствий севших пружин.

Меняем колеса.

Одним из самых простых способов повысить дорожный просвет – это установить на авто колеса большего диаметра. Такое решение действительно может помочь добавить пары сантиметров между днищем и дорогой.

Но здесь есть множество негативных моментов – установка таких колес обойдется дорого, просвет увеличится, а вот расстояние между колесом и аркой уменьшится, возрастет нагрузка на подвеску и трансмиссию. В общем, такой метод не самый оптимальный.

Усиливаем пружины.

Повысить жесткость севших пружин, тем самым уменьшить колебания кузова при движении по неровностям, можно не только их заменой (что тоже не всегда дешево), а и установкой упругих элементов между витками пружин.

Основная их задача — противодействовать сжатию. Раньше для этих целей использовали обычные теннисные мячи (и сейчас для некоторых такой тюнинг вполне актуален).

Теперь же можно просто купить специальные резиновые проставки, устанавливающиеся между витками. Такая доработка подвески позволяет лишь повысить жесткость пружин и на дорожный просвет она практически не влияет.

Меняем подвеску.

Также повысить клиренс можно путем полной переработки ходовой части и установки вместо обычной подвески пневматической. Но это уж очень дорогостоящий вариант.

Установка же проставок – самый простой способ повысить как клиренс, так и жесткость пружин.

В подвеске автомобиля ничего переделывать не нужно, стоят они недорого, или их можно самостоятельно изготовить и установить.

Суть этого метода сводится к добавлению специальных подложек под амортизационные стойки между кузовом и опорой (повысит дорожный просвет), или между опорой и пружиной (увеличит жесткость).

Все просто: проставка не даст стать амортизационной стойке до упора (упереться в кузов), в результате несущая часть приподнимется относительно колеса, тем самым и увеличиться клиренс.

Что касается проставок для повышения жесткости, то после сборки стойки пружина будет находиться в более сжатом состоянии.

Что такое проставки под пружины и для чего они нужны

Проставки под пружины являются дополнительными агрегатами, устанавливаемыми на транспортное средство. Задача этих агрегатов — увеличение дорожного просвета между транспортным средством и дорожным покрытием, которое отличается от заводских параметров. Причиной установки проставок чаще всего является недовольство автовладельцев этими заводскими параметрами.

Если вы владеете автомобилем с минимальным дорожным просветом, то каждый выезд за пределы города может обернуться для вас неприятностями. Дело тут даже не в таких характеристиках, как расход топлива, мощность двигателя и запас хода, но и в таких, как, например, клиренс.

В большинстве случаев, отправляясь в загородную поездку, вы столкнётесь как минимум с одним участком дороги, имеющим плохое дорожное покрытие. Если ваш автомобиль приподнят над дорожным полотном недостаточно, то вы можете легко повредить кузов или даже застрять даже на небольших препятствиях. К сожалению, на некоторых дорогах и вовсе может проехать разве что БМП-3, но увеличение зазора между нижней частью кузова и дорогой порой бывает вовсе не лишним.

Большинство внедорожников и кроссоверов конструируются именно таким образом. Их основная задача — уверенное вождение по грунтовке, повреждённым дорогам с покрытием и в условиях её отсутствия. Достигается это в том числе и благодаря этой «приподнятости » кузова над поверхностью.

В различных неблагоприятных погодных условиях, таких, как дожди, разливы рек, падение веток и снегопады, движение автомобиля с минимальным просветом может быть затруднено. Некоторые сложные участки дорог такие автомобили и вовсе не смогут преодолеть даже в городских условиях, где специальные службы порой не справляются с давлением стихии.

Если вы хотите понять, нужно ли вашему автомобилю увеличение клиренса, стоит высчитать его. Клиренсом называется минимальное расстояние между самой нижней точкой корпуса автомобиля и дорожным покрытием. Из-за многочисленных выступов и мелких деталей внизу автомобиля, поиск этой самой точки может занять некоторое время. Однако, чаще всего низшая точка находится непосредственно под двигателем. При расчёте клиренса также учитывайте защиту под двигателем в виде металлической или пластиковой юбки, равномерно расположенной под силовым агрегатом. Самое неприятное в данной ситуации то, что пластиковая юбка, доставшаяся автомобилю в заводской комплектации, не сможет полноценно защитить двигатель от пробоя, но и некоторое расстояние до дорожного полотна отнимет. Приходится мириться.

Уточняя клиренс у производителя помните, что он даст вам величину без учёта этой защиты.

Итак, задачей проставок является увеличение клиренса. Для этого их устанавливают под пружины или на месте крепления амортизатора и кузова автомобиля. Установка таких проставок чаще всего оправдана, когда необходимо увеличить естественный дорожный просвет, значение которого уменьшилось в процессе эксплуатации автомобиля. Такие изменения подходят для автовладельцев, которые часто путешествуют на автомобиле по бездорожью или по некачественному покрытию.

Примеры проставок для разных авто

А теперь по поводу установки проставок на разные модели. Первым будет ВАЗ-2121 «Нива».

Чтобы повысить в ней клиренс придется делать проставки практически под все элементы подвески, те, что устанавливаются вверху под пружины и амортизатор выглядят так:

Дополнительно в «Ниве» их можно установить под шаровые опоры рычаги, внизу под пружину и т. д.

А вот в Форд Фокус 2 используется подвеска МакФерсона, поэтому существует возможность установить спереди подложку между стойкой и кузовом.

Размеры же проставки такие:

Так же ситуация и с Киа Сид 2. Подложка у этого авто выглядит так:

Заводские проставки на Деу Нексия выглядят так:

Но сделав необходимые замеры на верхней опоре, можно запросто вырезать такие же в домашних условиях.

На заднюю опору Нексии можно воспользоваться таким вариантом.

А вот у УАЗ ситуация такая же, как и у «Нива». Передние проставки для этого авто выглядят так:

Как видно, форма их достаточно сложная и изготовить в домашних условиях их будет невозможно.

А вот задние проставки под рессору сделать будет несложно. Заводская их версия выглядит так:

А вот комплект проставок для передней и задней подвески Шевроле Лачетти. Если задние подложки еще реально вырезать в домашних условиях, то для изготовления передних потребуются услуги опытного токаря:

Для Рено Логан проставки для увеличения клиренса лучше купить, поскольку изготовить в гаражных условиях практически нереально:

А вот на Сузуки SХ4 передние подложки для увеличения клиренса вполне можно выточить. Выглядят они так:

Важным условием при изготовлении проставок является соблюдение всех размеров.

Поэтому, если они изготавливаются на основании замеров по элементам подвески, то лучше сначала делать лекала из картона, а потом уже по размерам этих лекал изготавливать подложки.

И еще, при установке практически всегда потребуется замена крепежных болтов на более длинные.

И здесь очень важно подойти к качеству метизов. Лучше брать болты повышенной прочности с мелкой резьбой

Видео — самодельные проставки для увеличения клиренса.

Готовые комплекты для увеличения клиренса

Виды таких комплектов существенно разнятся в зависимости от модели автомобиля. На передние стойки, как правило, идут комплекты со стальными или алюминиевыми проставками. Стоимость таких комплектов тоже существенно разнится. Цена сильно зависит от производителя, который её устанавливает, и от материала изготовления. Сервисы также предлагают платные услуги по монтажу проставок, который выполняется за короткое время. Наборы также различаются по способу установки проставок. Передние проставки — это коробка, имеющая крепёжные отверстия. Задние проставки представляют собой кольца со специальными проушинами.

Чаще всего опытные автовладельцы рекомендуют приобретать комплекты проставок из алюминия. Такие проставки гораздо дольше будут справляться со своей задачей — увеличением клиренса. Однако большую популярность постепенно приобретают комплекты из пластика ввиду дешевизны этого материала.

На рисунке изображено содержимое одного из таких комплектов.

Лучшие производители проставок

Для покупки рекомендуются следующие фирмы:

AUTODVC. Производят элементы, устанавливающиеся напрямую под пружину, как передние, так и задние комплекты. Позволяют поднять клиренс на 30-40 миллиметров. В каталоге имеется продукция для множества марок авто: AUDI, VW, SKODA, LADA и т.д. Достаточно прочные, делаются из металла или алюминия. Среди недостатков – могут привести к коррозии на железных элементах кузова.

Power Guard. Этот производитель занимается изготовлением межпружинных бафферов. Помогают увеличить дорожный просвет на 30 миллиметров. Стоят не слишком дорого, при этом прочные и надежные. Помогают увеличить амортизационные свойства автомобиля. Сложно найти оригинал в продаже.

Amortect. Новый поставщик. Более дорогой аналог Power Guard. У продукции повышен срок службы, но переплачивать придется в 4-5 раз.

POLYEDR. Производят полиуретановые подушки, которые ставятся непосредственно под пружины и над кузовом. Одно из главных преимуществ такого решения – низкая стоимость. Но бафферы очень быстро изнашиваются. Необходимо заранее закупить комплект вкладок и менять их каждые несколько месяцев.

Виды проставок и их характеристики

Самыми доступными разновидностями проставок являются полиуретановые и резиновые изделия, позволяющие не только приподнять авто, но и гасить вибрации от неровного покрытия. Альтернатива – пластик, так как он не подвержен вредному воздействию окружающей среды. Металлические проставки выдерживают множество циклов смены температур и рзаличные дорожные ситуации, требующие резкого торможения.

Межвитковые проставки позволят увеличить расстояние между днищем авто и дорогой примерно на два сантиметра. Надёжность конструкции увеличивается благодаря новым усиленным пружинам

Также стоит обратить внимание на пневмобаллоны, которые нужны для задней оси, если багажник постоянно загружен. Пружинам возвращается оптимальная жёсткость, а клиренс остаётся стабильным во время поездки

Также пневмобаллоны можно подкачивать, меняя просвет между нижней точкой авто и дорожным полотном.

Пневмобаллон

Какие вставки для пружин используют для увеличения клиренса

Самым удачным способом увеличения клиренса является увеличение зазора между кабиной и опорами стойки. Используя этот способ, вы избежите лишней деформации кузова и ухудшения работы подвески.

Итак, чтобы произвести увеличение клиренса необходимо приобрести специальные вставки или автобаферы. Их разновидностей существует очень много, они делаются из различных материалов.

1. Наибольшей популярностью пользуются полиуретановые проставки (автобаферы), из-за того, что они имеют очень привлекательную цену, но у них есть серьезная проблема, такие вставки поддаются деформации, по этой причине на грузки передаются и на кузов.
2. Еще популярными являются вставки из алюминия. Они уже не поддаются деформации и хорошо держат нагрузку и в целом являются более предпочтительным вариантом, нежели полиуретановые проставки, но у них также есть недостаток, сама проставка для пружины не подвергнется коррозии, а вот при соприкосновении с железом, кузов может начать ржаветь.
3. Лучшим материалом для изготовления вставки является ABC-пластик. Используя данную проставку, вы сумеете обеспечить нужный вам дорожный просвет. Она не будет деформировать кузов, ну и конечно комфорт от вождения никуда не пропадет. Недостатком является только относительно большая цена. В качестве.
4. Более дешевой альтернативы предлагают вставки для пружин из резины, но при нашей суровой холодной зиме, она прослужит неоправданно короткий срок.

Для того, чтобы избежать проблем с подвеской перед установкой проставки, проконсультируйтесь со специалистом, поскольку не все могут подойти именно к вашему авто.
Способ 2 для увеличения клиренса

Самым первым и самым легким способом увеличения клиренса, является увеличение диаметра дисков и покрышек. Но следует придерживаться ограничений, которые существуют под арками у внутреннего размера. Таким образом у вас получиться существенно увеличить клиренс, из-за этого управляемость автомобиля никак не пострадает. Да и внешность автомобиля станет более привлекательной.

Также в качестве варианта можно рассмотреть модернизацию пружин подвески, но это является очень рискованным действием. Модернизация производится таким образом, между витками необходимо установить специальные проставки, это позволит уменьшить ход пружины. Но недостатком модернизации является увеличение жесткости пружины, а также уменьшение плавности хода.

Способ 3 для увеличения клиренса

Еще одним способом увеличения клиренса автомобиля является установка сторонних пружин. Таким образом корпус автомобиля немного приподнимется, но, к сожалению, будет уменьшен ход ароматизаторов, из-за этого они могут выйти из строя. Также очень сильно ухудшиться управляемость автомобиля, а это очень неприятно, в общем со всех сторон плохой способ.

Итог

Инженеры-конструкторы при создании автомобиля рассчитывают каждый миллиметр, устанавливая определенный баланс между деталями и агрегатами транспортного средства. Любое изменение, внесенное в конструкцию авто с целью улучшения технических характеристик, вносит определенный дисбаланс в общую структуру.

Увеличить проходимость автомобиля, предназначенного ездить по асфальту, не всегда представляется возможным. Как бы вы ни старались изменить или улучшить состояние подвески с помощью различных манипуляций, усовершенствовать конструкцию до состояния внедорожника не удастся. Либо приобретайте внедорожник, либо смиритесь с ездой по городским трассам.
