Пневмоподвеска на ваз 2114

Пневмоподвеска кабины КАМАЗ

Устройство и принцип работы кабины пневмоподвески грузового автомобиля (на основе КАМАЗА).

Процесс оптимизации подвесок грузовых машин сводится к решению многих задач, начиная с повышения грузоподъемности и заканчивая повышением уровня комфорта для водителя.

Так, на автомобилях КАМАЗ и авто других брендов предусмотрена амортизация кабины, построенная на пневматическом принципе.

При бескапотной комплектации в состав конструкции входят шарниры откидного типа, фиксированные на пневматическом элементе (расположен между рамой и кабиной).

Другая пара пневмоэлементов (иногда амортизаторных стоек) фиксируется на раме, что гарантирует подвижность кабины.

Недостаток — усложнение процесса переключения КПП и конструкции рулевого управления.

На грузовых машинах с помощью пневмоподвески удается решить ряд задач — опустить или поднять кузов, гарантировать плавность хода и уменьшить уровень вибраций. При этом монтаж пневматической подвески предусмотрен на новой 4308-й модели КАМАЗ.

В основе устройства — два баллона, кованые шланги и группа сайлентблоков. Управление обеспечивается с помощью специального блока.

Установка пневмоподвески на ваз 2114

Будет неправдой назвать конструирование этого вида подвески очень распространенным тюнингом легкового ВАЗа, поскольку конструкция не отличается высокой надежностью, да и сам процесс установки в теории описан достаточно сложно. Но на практике собрать и установить пневмоподвеску своими руками вполне под силу практически каждому автовладельцу.

Для установки сначала необходимо приобрести для работы специальный комплект либо собрать его по частям.

Вам понадобится:

• компрессор. Основные требования, предъявляемые к этому агрегату – большая производительность и долговечность. Этим качествам вполне отвечают компрессора Беркут Р17 или Р20. Совсем не обязательно гнаться за дорогими американскими;
• реле с проводами и клеммами;
• пластмассовые трубки, диаметром 6 мм (в количестве 12 штук);
• манометры (2 штуки). Необходимы для контроля за давлением в каждом из контуров;
• фитинги (13 штук);
• кнопки (2 штуки);
• пневматические подушки (4 штуки). Рынок предлагает модели подушек отлично подходящие для стоек ВАЗ 2114, но при желании сэкономить, вполне можно обойтись и подушками от кабины МАЗ;
• шланги из резины с резьбой М10 (2 штуки);
• гибкие шланги с металлизированной обмоткой (2 штуки). Такая обмотка надежно защитит шланг от перетирания;
• электромагнитные клапана (в количестве 4 штуки).

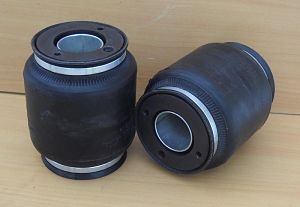

Пневмоподушки для ваз 2114

Перед установкой с компрессора необходимо снять с него ручку для переноски (для стационарного компрессора она совершенно не нужна) и нижнюю часть. Затем установите в компрессор пластиковый фитинг, служащий для подачи воздуха.

Монтаж подвески начинается с демонтажа обычной стойки.

Ее следует разобрать в следующем порядке:

• вывесить колесо;
• открутить гайку с наконечника рулевой тяги;
• вынуть рулевую тягу;
• отсоединить стойку от поворотного кулака;
• снять тормозной шланг, чтобы он не мешал подбираться к нужным деталям.

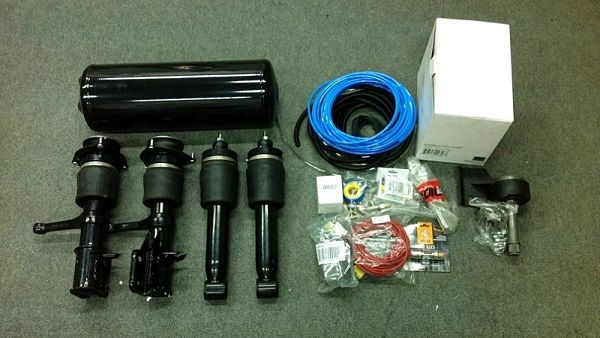

Комплектующие пневмоподвески

После того, как все болты и гайки будут раскручены, стойку можно легко снять.

Установка пневмы на ваз 2114 происходит в обратном порядке ее снятия: прикрепить верхнюю опору к поворотному кулаку и прикрутить рулевой наконечник при помощи гаек. Обязательно вернуть на место тормозной шланг.

Пневмо стойки работают при помощи воздуха, который подается по специальным шлангам с металлической оболочкой. Благодаря такому усовершенствованию потребуется регулировка развала. Чтобы сделать ее своими руками, необходимо запомнить расположение регулировочного болта до того, как будут сняты пружинные стойки. Можно сфотографировать на телефон или попытаться каким-либо образом закрепить этот болт.

Когда все основные элементы будут стоят на своих местах и выполнен «развал-схождение», можно приступать к подключению компрессора.

По ценам 2018 года покупка всего комплекта вместе с компрессором обойдется в 35-40 тыс рублей. Установка же подвески на станции будет стоить как минимум в 2 раза дороже. Выгода очевидна.

Что входит в конструкцию пневмоподвески

Конструкция пневмоподвески

Пневматическая подвеска состоит из таких основных конструктивных частей, как:

• Упругие элементы или пневмоподушки;
• Компрессор;
• Ресивер;
• Система управления.

Каждый из этих компонентов пневмоподвески играет определенную роль.

Упругие элементы. В качестве упругих элементов в пневмоподвесках используются пневматические баллоны. Они устанавливаются по одному на каждое колесо, а основная их функция состоит в том, чтобы удерживать кузов машины на определенной высоте относительно дорожного покрытия. Пневмобаллоны изготавливаются из плотной многослойной резины, заполняются сжатым воздухом. Чаще всего они имеют форму «таблеток», разделенных на несколько секций. Встречаются также и пневмобаллоны, монтируемые непосредственно на стойках амортизаторов, и в таких случаях они являются заменой витым пружинам.

Компрессоры. Поскольку подвеска является пневматической, то для выполнения ею своих функций она требует наличия источника сжатого воздуха. Таковым является компрессор, с помощью которых он закачивается в упругие элементы. Конструктивно он состоит из таких частей, как осушитель воздуха и электрический двигатель, а также нескольких электромагнитных клапанов, обеспечивающих следование сжатого газа по определенному контуру. В зависимости от того, какое именно количество этих клапанов имеется в системе, упругие элементы могут накачиваться или по отдельности, индивидуально, или же попарно.

Ресивер. Из компрессора сжатый воздух попадает в упругие элементы не напрямую, а через так называемый ресивер. Он представляет собой металлический баллон, имеющий емкость от 3 до 10 литров. Именно в него закачивается воздух, который далее через магнитные клапаны следует в упругие элементы. Ресивер позволяет осуществлять корректировку характеристик подвески без включения компрессора, за счет имеющегося в нем запаса сжатого воздуха.

Система управления. Любая современная пневмоподвеска в обязательном порядке оснащается собственной системой управления, включающей в себя датчики:

• Текущего уровня кузова машины над дорожным покрытием;
• Ускорения транспортного средства;
• Давления в системе;
• Температуры компрессора.

Информация от них поступает в электронный блок управления, который ее обрабатывает в режиме реального времени и формирует сигналы, передающиеся на исполнительные устройства. Практически всегда блок управления пневматической подвеской находится в тесном взаимодействии с системой курсовой устойчивости и электронным блоком управления (ЭБУ) двигателя. Что касается исполнительных устройств, то таковыми являются клапаны создания, поддержания и сброса давления, а также реле включения компрессора.

На каких авто устанавливается пневмоподвеска?

Сегодня перечень машин, на которых монтируется пневматическая подвеска, огромен.

В списке имеются легковые и грузовые авто следующих грандов автомобильной индустрии — Лексус, Гранд Чероки, Мерседес-Бенц и Роллс Ройс.

Стоит упомянуть и других производителей — Лэнд Ровер, Ауди, Субару и Ситроен.

По сравнению с прошлыми версиями современные пневмоподвески «поумнели». В них появился спортивный режим, обеспечивающий изменение режима и величины клиренса.

На грузовых машинах автоматика регулирует высоту и жесткость с учетом веса груза в кабине.

Отдельного внимания заслуживают Лоурайдеры — машины, которые популярны в мире среди автолюбителей и отличаются низкой посадкой.

Такие авто имеют запоминающийся вид, который часто достигается за счет ухудшения технических характеристик.

Здесь выделяются «бомбы» — машины еще 30-50-х годов выпуска, имеющие ряд особенностей — дополнительные фонари освещения, козырьки на крыше, оригинальную форму кузова и пневмосистему вместо гидравлики.

Благодаря уникальной подвеске, гарантируется дополнительный комфорт и сохраняется раритетность авто.

Управление подвеской

Блок управления с 8 кнопками отвечает за управление пневмоподвеской. Каждая кнопка отвечает за конкретную стойку или за амортизаторы в комплексе. Для получения данных с каждой подушки обязательно установите контроллер в салон машины. Ориентируясь на дорожную ситуацию, вы сможете сокращать или увеличивать давление воздуха в подушке для уменьшения или, соответственно, увеличения клиренса.

Соответствующая кнопка на контроллере позволит отключить пневмпоподвеску при необходимости. Показатели высоты просвета станут сразу же средними и подушки активируют работу стандартных пружинных амортизаторов.

Основные преимущества пневматической подвески

Если сравнивать пневмо с классикой, то у первой можно выделить несколько неоспоримых плюсов:

1. Максимальный комфорт. Пневмоподвеска на ваз 2114 – гарантия приятной поездки по дороге любого качества, благодаря мгновенной регулировке жесткости.
2. Плавный ход автомобиля без каких-либо посторонних шумов.
3. Возможность автоматической регулировки клиренса. Изменять высоту машины водитель может непосредственно в салоне с помощью кнопок на панели или джойстика.
4. Стойкость к перегрузкам.

Принцип устройства пневмо на ваз 2114

Существует еще целый список дополнительных преимуществ, они уже не так важны и, в принципе, каждый водитель сам для себя их определяет.

Что такое пневмоподвеска

Схема автоматической четырёхконтурной пневматической подвески

Если коротко, пневмоподвеска — это устройство, в котором отсутствуют пружинные амортизаторы. Параметры этого устройства водитель может регулировать по своему усмотрению, причём делать это можно прямо на ходу. При установке пневмоподвески штатные пружины, рессоры и торсионы заменяются армированными резиновыми пневматическими подушками. Упругим элементом в пневмоподушках является воздух, нагнетаемый специальной системой, в которую входят следующие части:

1. Компрессор.
2. Распределительная система клапанов.
3. Управляющий блок.
4. Ресивер.

По способу управления пневмоподвески бывают ручными и автоматическими.

• в подвесках с ручным управлением автовладелец самостоятельно устанавливает величину дорожного просвета (обычно такие устройства дополняются пневматическими амортизационными стойками, так что водитель может вручную устанавливать не только клиренс, но и жёсткость подвески);
• в автоматической подвеске электронный блок управления сам выберет величину дорожного просвета, опираясь на такие параметры, как скорость, масса, боковой крен кузова и т. д. Если адаптивность автоматической системы очень высокая, то в определённых условиях она способна серьёзно понизить центр тяжести машины и многократно улучшить управляемость, особенно на поворотах;

По конструкции пневмоподвески подразделяются на:

• одноконтурные. В них пневмоподушки с одинаковым давлением устанавливаются на одну из осей;
• двухконтурные. Здесь подушки тоже устанавливаются на одну ось, однако давление в них может быть разным;
• четырёхконтурные. Они считаются самыми лучшими (и самыми дорогими), поскольку в этих подвесках используются микрокомпьютеры, датчики давления и система из четырёх отдельных клапанов, по одному на каждое колесо;

Самое популярное место для установки ресивера и компрессора в легковом автомобиле — багажник, а точнее, ниша запасного колеса. Разумеется, запаску придётся либо переместить в другое место, либо убрать совсем, компенсируя её отсутствие шинным герметиком.

Компрессор и ресивер пневмоподвески, установленные в багажнике машины

Как сделать пневмоподвеску

Разработанная в нашей компании пневмоподвеска устанавливается вместо штатных пружин или служит в качества дополнительного упругого элемента к рессорным листам.

Пневмоподвеска своими руками 1600 1200 Пневмоподвеска своими руками Пневмоподвеска своими руками — узнайте, как правильно самостоятельно установить пневматическую подвеску на ваш автомобиль

Выберите один из вариантов монтажа комплекта пневмоподвески и определите место для оптимальной установки:

• Для рессорной подвески – место крепления отбойника.
• Для пружинной подвески – на месте установки пружины, где будет размещаться пневмоэлемент.

Далее следует замерить места, предназначенные для установки специальных кронштейнов крепления пневмоподушек. При этом нужно учесть конструкцию штатной подвески:

• Габаритные и присоединительные размеры.
• Допустимое свободное пространство.
• Рабочий ход штатной подвески.

Также необходимо учитывать предназначение подушки:

• Для компенсации грузоподъёмности – устанавливают подушки сильфонной конструкции.
• Для комфортной езды – выполняют монтаж подушки рукавного типа.

Исходя из особенностей конструкции подвески и желаемого результата подбирается подходящая пневмоподушка.

Кронштейны для крепления пневмоподушек лучше всего изготовить самостоятельно или заказать у специалиста. Для изготовления кронштейнов можно использовать углеродистую конструкционную сталь с защитным покрытием толщиной 6 мм или легированную сталь аналогичных параметров.

Конструкция

Основным составным элементом пневмоподвески являются эластические резиновые подушки (баллоны). Их устанавливают вместо упругих компонентов подвески – пружин или рессор, другие же составляющие подвески остаются неизменными – рычаги, амортизаторы.

Пневмобаллоны могут быть отдельным компонентом в подвеске, или же входить в состав амортизационной стойки (на подвеске МакФерсона), но в этом случае стойка называется уже пневматической. Сжатый воздух, которым заполняются подушки, играет роль упругого элемента – он принимает на себя колебательные движения, получаемым колесом от дороги. За счет физического свойства газов сжиматься, происходит принятие вибраций, которые амортизатор затем гасит.

Поскольку подушки эластичные, то при заполнении воздухом, они меняют свою длину. Благодаря этому возможна регулировка клиренса.

Для правильного функционирования баллонов конструкция пневматической подвески включает в себя еще ряд составляющих. Простейшая пневмоподвеска состоит из:

• пневмобаллонов на всех колесах (отдельные или в составе пневматических стоек);
• компрессора;
• ресивера;
• осушителя воздуха;
• блока электроклапанов;
• системы управления;
• соединительных трубок;

Такой тип пневмоподвески можно приобрести отдельно и установить на любой автомобиль.

Имеет ли смысл менять пружинную подвеску на пневматическую

Имеющаяся статистика говорит о том, что большинство владельцев бюджетных транспортных средств недовольны управляемостью и стойкостью машин на поворотах. Замена обычной пружинной подвески на пневматическую способна сразу же изменить рядовые показатели движения:

• создать нужный клиренс;

• увеличить плавность хода засчёт повышения чувствительности;

• сделать поездки на авто более комфортными;

• устранить просадку кузова даже при максимальной загрузке.

Однако перед тем как менять обычную подвеску, например, на ВАЗе, рекомендуется просчитать и все недостатки такой замены:

• высокая стоимость пневматических подвесок в сборе;

• если выйдет из строя любой из элементов подвески (например, клапан, компрессор или ресивер), придётся менять всю систему — замена по запчастям будет невозможна;

• в отличие от пружинной, пневматическая подвеска хуже реагирует на смену температурных режимов и реакцию с дорожными химическими веществами.

Особенности использования гидро, пневмо- и обычной подвески

Не стоит забывать, что современные автомобили могут быть оснащены и гидравлической подвеской, которая работает благодаря специальной жидкости. Гидроподвеска считается более надёжной, чем пневматическая, так как предоставляет ресурс до 400 тысяч километров пробега. Однако гидравлические элементы чувствительны к уровню смазки и в случае высыхания выходят из строя.

Обычная пружинная подвеска обладает минимальной стоимостью и легко поддаётся ремонту или замене. Когда как гидро- и пневмоподвески стоят дорого и в случае повреждений какого-либо элемента сразу весь узел теряет работоспособность. Однако при сравнении гидравлической и пневматической подвесок большинство водителей выбирает «пневматику» благодаря её большей доступности и более широкому диапазону настроек.
