Распиновка лампы н4 фото

Рейтинг ламп с цоколем h1

Фары с цоколем типа h1 до сих пор достаточно распространены в автомобилях, хотя повсеместно вытесняются более современными осветительными приборами. Приводим для вас рейтинг из 11 лампочек с соответствующим цоколем, которые подходят для рефлекторной фары от автомобиля ВАЗ-2110. Далее приведен рейтинг с указанием уменьшения или увеличения светового потока по сравнению со штатными лампами, устанавливаемыми производителем авто на конвейере.

Победитель рейтинга

• 11 место. Osram H1 Original Line 12V 55W (64150). Это стандартная лампа, устанавливаемая автопроизводителем ВАЗ-2110 с завода.
• 10 место. GE MegaLight Plus +50%. Излучает 106% от стандартной лампы.
• 9 место. GE Sportlight +50%. Излучает 110% от стандартной лампы.
• 8 место. PHILIPS White Vision 4300К +60%. Излучает 113% от стандартной лампы.
• 7 место. PHILIPS Vision +30%. Излучает 114% от стандартной лампы.
• 6 место. KOITO Whitebeam III. Излучает 117% от стандартной лампы.
• 5 место. OSRAM SILVERSTAR+60%. Излучает 128% от стандартной лампы.
• 4 место. PHILIPS Vision Plus +60%. Излучает 128% от стандартной лампы.
• 3 место. OSRAM NIGHT BREAKER UNLIMITED +110%. Излучает 133% от стандартной лампы.
• 2 место. PHILIPS X-treme Vision +130%. Излучает 134% от стандартной лампы.
• 1 место. GE MegaLight Ultra +90%. Излучает 138% от стандартной лампы.

Помните, что все фары с цоколем h1 после установки в фару необходимо обязательно регулировать. Это связано с тем, что цоколь у них маленький, и от геометрии многих ламп меняется интенсивность и направление пучка света.

Поправка для обратной полярности

Обратная полярность подключения цоколя реализована во многих авто. Под словом «обратная» подразумевается, что на общий контакт лампы подаётся «плюс» (см. рис.).

Вариант «обратной полярности» показан справа

Если в машине используется именно обратная полярность, покупайте универсальный комплект биксенона:

Комплект, допускающий два варианта подключения

Как видим, комплект снабжён инвертирующей перемычкой, а также управляющим диодом. Проводя монтаж, следуйте рекомендациям:

• Если переключение между режимами не работает, меняют полярность диода;
• Если переключение работает неправильно, устанавливают перемычку.

Других пояснений здесь не требуется. Удачного монтажа!

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

• сформировать в корпусе фары отверстие для подвода дополнительной проводки;
• установить лампу Bixenon взамен штатной галогеновой;
• закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

• проводятся подсоединение и тест лампы на одной фаре;
• производятся манипуляции с проводкой на втором головном устройстве освещения;
• осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

• 2 блока розжига;
• 2 реле;
• 2 коммутационных жгута проводов с припаянными диодами;
• 2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

• к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
• к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
• коммутационный жгут подсоединяется к реле;
• электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
• балласт (блок розжига) соединяется с реле;
• силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

• положением диода;
• между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
• в разъеме питания блока розжига контакты меняются местами.

Маркировка и бренды

Как правило, китайские производители не присваивают маркировку своим автолампочкам. Для обозначения используется название цоколя, мощность  и поколение.

Например, обозначение «G7-Н4 16W»:

1. G7 это псевдопоколение, от слова «generation», бывает G6, G5;
2. далее указывается цоколь Н4;
3. мощность 16W;
4. светопоток 8000лм, завышенный 8 раз.

Для продвижения своей продукции китайцы придумали псевдопоколения (G5, G6, G7), в зависимости от конструкции, чтобы как то систематизировать диодные лампы H4 ближнего  дальнего без маркировки. Псевдопоколения используются и для повышения продаж, например указывая  в описании «новинка, 7 поколение, ещё мощней»

Без тестирования найти хорошие модели с цоколем Н4 невозможно, по внешнему виду это определить нельзя. Некоторые ищут светодиодные автолампы H4 под каким-нибудь брендом, (например Starled, Sho-me G7 lh h4), в надежде, что они будут работать гораздо лучше безымянных.

На самом деле бренды закупают дешёвый китайский хлам, даже не тестируя и не проверяя на соответствие техническому регламенту.  Характеристики указывают китайские, завышенные в 2-3 раза, чтобы сделать замеры, требуется дорогостоящее оборудование.

Половина  модельного ряда таких брендов чисто конструктивно непригодна для эксплуатации в рефлекторе, то есть использовать очень опасно для вас и других автомобилей на дороге. Это мошенничество, продажа товара абсолютно непригодного для использования.

Устройство диодной лампочки H4

В состав ЛЕД-ламп ближнего/дальнего света входят следующие элементы:

• светоизлучающие диоды — 2 шт.;
• радиатор алюминиевый — 1 шт.;
• вентилятор — 1 шт.

Диоидная лампа состоит из двух диоидов: для ближнего и дальнего света

Один из светодиодов создает ближний свет, а второй — дальний. Кристалл каждого из диодов имеет длину, равную нити накала. Благодаря этому свет в фары распределяется так же, как и в лампочках накаливания. Функцию охлаждения выполняют вентилятор и радиатор. Последний изготовлен из алюминия, который обеспечивает хорошую теплоотдачу. Но диодные лампы H4 не подвержены перегреву. Температура, до которой они нагреваются, намного меньше, чем у лампочек накаливания. Стекла фар-ламп H4 отличаются тем, что в летнее время меньше потеют, а в зимнее — на них образуется пониженное количество льда.

LED-лампы комплектуются электронным блоком управления. Его основные функции:

1. Управляет работой стабилизатора напряжения.
2. Переключает режимы ближнего/дальнего света.
3. Отвечает за работу вентилятора.

С помощью стабилизатора сглаживаются скачки напряжения в автомобильной сети. Охлаждение электронного блока управления обеспечивает вентилятор.

Основные недостатки

В отличие от галогенки светодиодная лампа это электронный прибор, имеющий блок питания, стабилизатор, охлаждение. Чем сложнее конструкция, тем больше недостатков может иметь изделие.

Основные проблемы у 90% лед лампочек H4:

1. светят вниз или вверх;
2. ослепляют;
3. перегрев;
4. помехи на УКВ и FM радио.
5. косые отражатели.

1. Основная проблема китайских светодиодных автолампочек, имитированная спираль галогенки расположена неправильно, выше, ниже или глубже. Несоответствие по высоте приводит к тому, что фара светит гораздо ниже, чем с галогеновым источником. Если светит выше, то можно опустить вниз электрокорректором и настроить по ГОСТ, используя реглоскоп. Если ближний светит ниже, то электрокорректором угла наклона вверх поднять нельзя.  Этим недостатком страдают примерно 50% образцов. Если светотеневая граница находится  ниже требуемой, то сокращается дальность освещения, вместо 100 метров на галогене, вы получите 50м. То есть значительно ухудшите головной свет авто, такой автомобиль эксплуатировать нельзя.

2. Чтобы имитация нити попадала в фокус фары, она должна соответствовать галогеновой спирали по длине, ширине и толщине. Ещё требуется, чтобы положение имитации нити находилось в том же месте, как у галогенки. Чаще всего не соответствует толщина, которая состоит из толщины радиатора и алюминиевых пластин, на которых расположены светодиоды. В итоге толщина имитированной спирали вместо допустимых 1-2мм. получается 5мм, то есть значительно превышена. Такое несоответствие усиливает засветки и ослепление встречных автомобилей.

3. Перегреву чаще всего подвержены лед диоды малоизвестных брендов, из-за этого они могут сильно терять мощность. Например, на тестах холодная автолампа H7 (led headlight) имела мощность 19W, после прогрева в течение 30 минут потребление энергии снизилось до 11W. Снижение составило 42%, для Philips этот показатель бывает 20%.

У самых лучших автомобильных светодиодных ламп H4 ближнего дальнего используется медная подложка, вместо алюминиевой. Медь имеет теплопроводность в 2 раза выше алюминия, что позволяет эффективней отводить тепло от светодиодного кристалла.

4. Многие жалуются, что после установки дешёвых автолампочек в автомобиле перестаёт работать радио в магнитоле. Блок питания обычно сделан на высокочастотном ШИМ контроллере, которые имеют хорошую эффективность. У дешёвых моделей ШИМ контроллер даёт помехи на автомобильную магнитолу в УКВ и FM диапазон. У дорогих моделей в блоке питания установлен фильтр, который убирает помехи и радио работает без проблем.

5. На ослепление и засветки оказывают влияние отражатели на ближнем свете, которые на диодных бывают косые или поставленные неправильно. По исполнению они бывают штампованные, литые или являются частью корпуса. Штампованные всегда очень плохие, правильных не встречал. Литые почти всегда  расположены правильно, дефектов не бывает.

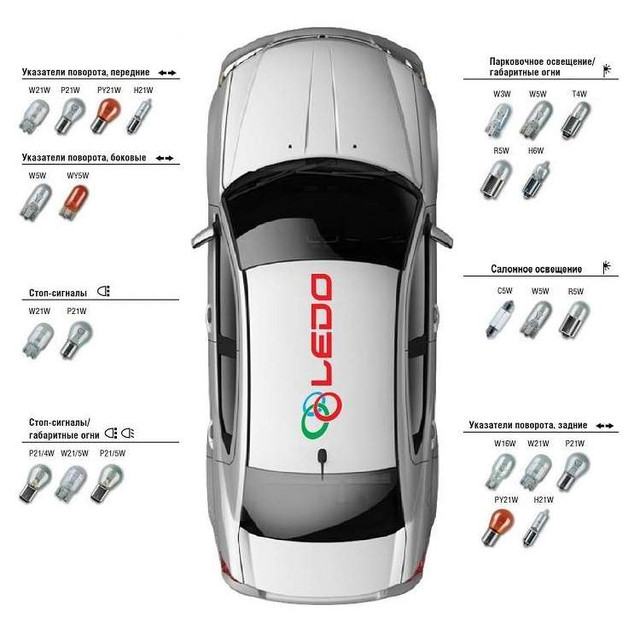

Типы цоколей автомобильных ламп с картинками

С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп. В интернете представлено много описаний с картинками цоколей и самих автоламп, при этом везде встречаются ошибки и неточности (многие интернет-ресурсы копируют неверные данные с одних и тех же источников). Даже специалисту легко запутаться во всех разновидностях и типах цоколей автоламп. Давайте еще раз разберемся самостоятельно с цоколями автомобильных ламп – список с картинками представлен ниже. Мы также будем регулярно вносить в наш список/таблицу новые фото и описание цоколей автоламп.

В целом различные виды автомобильных ламп разделяют между собой индивидуальной маркировкой (кодом), существует несколько систем маркировок – Европейская, Американская, Азиатская. В России в основном используют Европейскую маркировку автомобильных ламп (ECE). Кодировка автомобильных ламп – это свои отдельные обозначения (на картинке справа) и мы о ней рассказали в отдельной статье.

Знать маркировку требуемой автомобильной лампы бывает недостаточно, необходимо также знать и тип цоколя, используемый в данной лампе. Некоторые автолампы имеют одинаковую маркировку, но разные цоколя! С учетом общей путаницы в маркировках, знать тип цоколя нужной автомобильной лампы становится просто необходимым! Далее приведена таблица с фото основных цоколей лампочек, расшифровка маркировки цоколей представлена внизу таблицы.

Recommendations

Comments 21

Общий это минус?

H4 это стандарт ламп, а вот управление светом зависит от автопроизводителя. Но во всех моих автомобилях общий это минус.

Спасибо, у меня кто-то поковырялся, и был в колодках дикий атас. Воспользовался, получилось, все работает как и должно) Спасибо.

На рисунке всё с точностью наоборот. Та спираль что ближе к носу лампы это БЛИЖНИЙ, у этой спирали еще чашечка, не с проста эта чашечка, как раз для формирования СТГ.А вот спираль которая ближе к патрону, и светит ярче и отвечает за ДАЛЬНИЙ свет.А контакты самого патрона лампы правильные.

я учту, к сожалению, этот тип ламп не держал уже лет 6). Надо на рисунке лампы поменять местами контакты 2 и 3?

Понял, о чем речь. — исправил

Вот теперь правильно.Я стоя на холоде нашел эту картинку, сделал как на рисунке, врубаю и … ))) при ближнем горит дальний, и наоборот.Так что будем исправлять

На рисунке всё с точностью наоборот. Та спираль что ближе к носу лампы это БЛИЖНИЙ, у этой спирали еще чашечка, не с проста эта чашечка, как раз для формирования СТГ.А вот спираль которая ближе к патрону, и светит ярче и отвечает за ДАЛЬНИЙ свет.А контакты самого патрона лампы правильные.

Ближний мощнее дальнего. Спираль что ближе к патрону ярче не светит. Глянь даже на первую фотку…у лампы спираль ближнего длинее))

Автор, а что Вы скажете вот на эти фото?www.drive2.ru/b/288230376151921851/Расхождений со своим рисунком не наблюдаете?

думаю, всё что внутри лампы обычного пользователя мало волнует, цоколь по подключению идентичен. теме 6 лет)

На всякий случай хочу поправить.не Минус, а Общий.т.е. есть автомобили, в которых общий плюс, а коммутация происходит через минуск примеру у меня как раз такой ))

Какие контакты куда и что когда светит ))))

Recommendations

Comments 21

Общий это минус?

H4 это стандарт ламп, а вот управление светом зависит от автопроизводителя. Но во всех моих автомобилях общий это минус.

Спасибо, у меня кто-то поковырялся, и был в колодках дикий атас. Воспользовался, получилось, все работает как и должно) Спасибо.

На рисунке всё с точностью наоборот. Та спираль что ближе к носу лампы это БЛИЖНИЙ, у этой спирали еще чашечка, не с проста эта чашечка, как раз для формирования СТГ.А вот спираль которая ближе к патрону, и светит ярче и отвечает за ДАЛЬНИЙ свет.А контакты самого патрона лампы правильные.

я учту, к сожалению, этот тип ламп не держал уже лет 6). Надо на рисунке лампы поменять местами контакты 2 и 3?

Понял, о чем речь. — исправил

Вот теперь правильно.Я стоя на холоде нашел эту картинку, сделал как на рисунке, врубаю и … ))) при ближнем горит дальний, и наоборот.Так что будем исправлять

На рисунке всё с точностью наоборот. Та спираль что ближе к носу лампы это БЛИЖНИЙ, у этой спирали еще чашечка, не с проста эта чашечка, как раз для формирования СТГ.А вот спираль которая ближе к патрону, и светит ярче и отвечает за ДАЛЬНИЙ свет.А контакты самого патрона лампы правильные.

Ближний мощнее дальнего. Спираль что ближе к патрону ярче не светит. Глянь даже на первую фотку…у лампы спираль ближнего длинее))

Автор, а что Вы скажете вот на эти фото?www.drive2.ru/b/288230376151921851/Расхождений со своим рисунком не наблюдаете?

думаю, всё что внутри лампы обычного пользователя мало волнует, цоколь по подключению идентичен. теме 6 лет)

На всякий случай хочу поправить.не Минус, а Общий.т.е. есть автомобили, в которых общий плюс, а коммутация происходит через минуск примеру у меня как раз такой ))

Какие контакты куда и что когда светит ))))

Таблица-список автомобильных ламп

Обозначения в таблице представлены в двух форматах. Новом международном и старом обозначении автомобильных ламп. Дополнительное изображение поможет идентифицировать лампу.

Новое международное обозначение	Старое обозначение	Цоколь	Внешний вид
H1	H1	P14,5s
H2	H2	Х511
H3	H3	PK22s
H4/HB2	H4/HB2	P43t
H7	H7	PX26d
H8*	H8	PGJ19-1
H9*	H9	PGJ19-5
H10	H10	PY20d
H11*	H11	PGJ19-2
H12*	H12	PZ20d
H13*	9008	P26.4t
H27	880,881	PGJ13
HB1	9004	P29t
HB3	9005	P20d
HB4	9006	P22d
HB5	9007	PX29t
H6W	64132	BAX9s
H21W	64138	BAY9s
W1.2W	W1.2W	W2x4.6d
W2.3W	W2.3W	W2x4.6d
WY2.3W	WY2.3W	W2x4.6d
W3W	W3W	W2.1×9.5d
W5W	T10,194	W2.1×9.5d
WY5W	T10,194	W2.1×9.5d
W16W	T15, 921	W2.1×9.5d
W21W	7440, T20	W3x16d
WY21W	7440, T20	W3x16d
W21/5W	7443, T20	W3x16q
C5W	FE T10, FESTOON	SV8.5-8
C21W	C21W	SV8.5-8
T4W	T4	BA9s
T5	T5	W2x4.6d
P21W	1156	BA15s
PY21W	1156	BAU15s
P21/4W	1157	BAZ15d
P21/5W	1157	BAY15d
P27W	3157	WX2.5x16d
P27/7W	3157	WX2.5x16q
PY27/7W	3157	WX2.5x16q
R5W	1156	BA15s
R10W	1156	BA15s
RY10W	1156	BA15s
D1S	D1S	PK32d-2
D1R	D1R	PK32d-3
D2S	D2S	P32d-2
D2R	D2R	P32d-3
D3S	D3S	PK32d-5
D3R	D3R	PK32d-6
D4S	D4S	P32d-5
D4R	D4R	P32d-6

* На первый взгляд абсолютно идентичны лампы H8, H9, H10, H11, H12 и H13, но это не так!

1. потребляемая мощность у всех этих ламп разная, что говорит о различных требованиях к проводке автомобиля. Так, например, для лампы H11 потребуются более толстые провода, т.к. ее номинальная мощность 55W, а максимальная порядка 62W. Если вместо H8 Вы установите лампы H11, то это может привести к сгоранию предохранителя или в крайнем случае, к возгоранию электропроводки автомобиля, что недопустимо;
2. производители автомобильных ламп позаботились и выполнили цоколя этих ламп с небольшими отличиями. У каждой из этих ламп есть три «усика», дак вот выполнены они с небольшими отличиями, чтобы потребитель не смог установить одну лампу в замен другой и подверг свой автомобиль и себя опастности;
3. и наконец последняя причина это разъем, как видно на фото, разъем у данных ламп разный, что также не позволит установить одну лампу вместо другой.

Цоколи ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

Взаимозаменяемы цоколи ламп P21W, R5W, R10W, RY10W.

Типы цоколей автомобильных ламп.

В зависимости от количества контактов у цоколя лампы добавляется соответствующая буква.

s — один контактd — два контактаt — три контактаq — четыре контактаp — пять контактов

А – лампа автомобильная.АМН – лампа автомобильная миниатюрная.АС – софитная лампа автомобильная.АКГ – кварцевая галогенная автомобильная лампа.Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.R2 — Диамтр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Буква «Y» в названии обозначает, что цвет лампы — желтый (yellow).

Обозначение «/4W», «/5W» и «/7W» показывает, что лампа имеет 2 нити накаливания (в светодиодных лампах — 2 режима работы: мягко/ярко). Цоколи ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

Цокольные лампы -T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W для габаритов, поворотников, стоп-сигналов.

Безцокольные лампы — W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Параметры выбора

На что нужно обратить внимание, покупая автомобильные светодиоды:

Для правильного подсоединения должна учитываться распиновка лампы h4, поэтому следует обратить внимание на цоколевку при покупке и убедиться, что она подойдет для ваших фар. Как сказано выше, не каждая оптика поддерживает установку светодиодов, поэтому перед покупкой следует обязательно убедиться в том, что в вашем авто есть возможность подключения диодов.
Следующий момент — нужно определиться, где вы будете использовать светодиодные устройства

Диоды могут быть установлены в фары головного освещения, габаритные огни, стоп-сигналы, противотуманные фары, в освещение салона, а также приборную панель. Когда вы определитесь, будете точно знать, на какие устройства в первую очередь обращать внимание при покупке.
Определитель со стоимостью. Учитывая свои финансовые возможности, вы значительно сузите круг выбора. Помните о том, что дорогие товары не всегда эффективны так, как хотелось бы, в то время как дешевые диоды обычно работают менее эффективно.

Обратите внимание на производителя. Как известно, более именитые бренды просят за свои товары более высокую сумму, но это, как правило, обусловлено более высоким качеством работы диодов и их эффективностью. Если вы решите сэкономить и выберете лампочки от менее известного производителя, то есть вероятность, что вы купите менее качественный товар.
Ознакомьтесь с отзывами других потребителей в Сети. Как показывает практика, если купленное устройство не удовлетворило ожиданиям потребителя, человек обязательно расскажет об этом другим покупателям. Сайтов с отзывами в Сети много, если вы увидели несколько негативных комментариев об одном определенном продукте, то лучше будет воздержаться от его покупки.
Покупая лампочку, подержите ее в руках. Оцените качество осветительного источника в целом — корпус должен быть прочным, любые повреждения не допускаются. Если есть возможность, тестируем покупаемые устройства — устанавливаем их в авто и смотрим, насколько эффективно они работают (автор видео — Юрий Самоделкин).

Стандартные схемы подключения

Допустим, фара с биксеноновым модулем уже смонтирована. Затем, после подключения, её настраивают регулировочными винтами. А пока рассмотрим, как выглядят схемы, рекомендуемые изготовителем и актуальные для биксенона.

Контакты съёмной колодки

Колодка, предназначенная для ламп H4, оснащается тремя контактами. Один из них – это «масса». Шнур, идущий к контакту массы, всегда будет в чёрной изоляции.

Возможно, у владельца есть два блока розжига и одно 5-контактное реле. Тогда подключение можно выполнить, реализуя простую схему:

Схема с одним общим реле

Как видите, из двух разъёмов H4 здесь используется только один. Другой нужно заизолировать.

Изготовитель чаще предлагает в комплекте не только блок розжига, но и модуль управления. Фары тогда подключают по следующей
схеме:

Схема с раздельными блоками управления

С каждой линии, питающей габариты, блок может считывать дополнительные данные. Впрочем, подключение этих линий выполнять не обязательно.

Проводя монтаж, придерживайтесь советов:

1. Мощный предохранитель (30 А), показанный на большинстве схем, устанавливать не придётся – он есть в штатной проводке. Просто, подключайтесь к той линии, которая питает фары, а не дополнительные аксессуары;
2. Высоковольтные провода, которые идут от блока розжига к фаре, не должны касаться металлических поверхностей. Ещё эти провода нельзя сгибать в петлю – используйте S-образную укладку;
3. Добившись того, что фары включаются, обязательно проведите настройку юстировочными винтами.

Эксплуатировать авто без корректора света фар сегодня запрещено законом. В большей степени это относится к «ксеноновым» источникам света. Делайте выводы.

ТОП лучших светодиодных ламп

Рейтинг наиболее популярных источников освещения:

1. MTF Light. Один из самых доступных вариантов, более актуален для использования в непогоду, поскольку характеризуется желтым источником освещения. Производятся в Корее.
2. LED MAS. Производство неизвестно, но по всей видимости, это Китай. Качество свечения среднее, но приемлемое.
3. DLED. Устройства отечественного производства.
4. Philips. Один из самых известных мировых брендов. Наиболее оптимальный вариант, если позволяет бюджет.

Цена вопроса

Если ваш бюджет ограничен, то можно отдать предпочтение самым доступным светодиодным лампам, их стоимость будет составлять от 800 рублей за комплект и выше. Более качественные лампочки обойдутся покупателю от 2500 рублей за комплект и дороже.
