Диагностический разъем obd2: распиновка, где он находится, как его подключить и расшифровать коды ошибок

Распиновка разъема

16 pin J1962 OBD-2 разъём для Mercedes

№ Разъема	Название	Описание
1	K-Line	Ignition control (EZS), air-conditioner (KLA), PTS, safety systems (Airbag, SRS, AB) and some other
3	TNA	TD engine rotation speed
4,5	GND	Ground
6	CAN-high	CAN-High (including AirBag system in W203, W209, W220, W240, R230, ?215 after 2004y)
7	K-Line	Engine control diagnostic (ME/MSM/CDI)
8		Ignition,…
9	K-Line	ABS, ASR, ESP, ETS, BAS diagnostic
11	K-Line	Gearbox and other transmission components (EGS, ETC, FTC)
12	K-Line	All activity module (AAM), Radio (RD), ICS, …
13	K-Line	AB diagnostic — safety systems
14	CAN-Low	CAN
15	K-Line	(IC, KI), TAU, LWR diagnostic
16	+12V	Power

Поделись материалом:

Оставить комментарий по статье?

Общие рекомендации по подключению к диагностическому разъему

1. В некоторых источниках указаны различные способы самодиагностики автомобиля путем подключения перемычек в OBD-разъем. В экстренных случаях это оправдано. Если есть возможность, время и деньги (сейчас очень небольшие, даже с выездом) для диагностики специалистом, лучше прибегнуть к его помощи.
2. Если у вас есть навыки работы с компьютером, либо Android-устройствами, можно приобрести простейший ELM327 сканер, и далее производить диагностику двигателя самостоятельно. Более дорогие мультимарочные сканеры типа AUTOCOM позволяют производить полупрофессиональную диагностику большинства марок автомобилей. Можно купить дорогую диагностику вскладчину с соседями по гаражу или сослуживцами. Такая диагностика может приносить прибыль, оказывая «халтурные» услуги.
3. Не загромождайте разъем. После покупки авто, попробуйте найти его расположение, так как он может внезапно пригодиться.
4. Если сканер с трудом заходит в разъем, не прибегайте к избыточным усилиям, проверьте, не загнуты ли контакты, нет ли в гнездах посторонних предметов (скрепок, других мелочей). Иногда при повышенной нагрузке разъем проваливается внутрь гнезда, приходится разбирать обшивку.
5. Не подключайте к разъему сомнительные сканеры, различные самоделки. Так как разъем непосредственно подключен к блокам управления автомобиля, некорректное подключение может нанести вред автомобилю и его последующий ремонт будет дорогостоящим.

Видео — где находится разъем ОБД 2 на Renault Scenic:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подарки для автолюбителей — что выбрать?

Некоторые водители предпочитают видеорегистратор в виде зеркала

Порядок подключения и работы со устройством

Диагностический автосканер ELM327 Bluetooth связывается с бортовым компьютером автомобиля через разъём OBD2. После установки в разъём устройство по Bluetoothсвязывается с мобильным устройством владельца автомобиля.

Обратите внимание, ваше мобильное устройство должно работать на ОС Android, поскольку именно для этой оперативной системы разработана специальная программа передачи данных от сканера на мобильное устройство. Программа Torque поставляется в комплекте со сканером на отдельном диске

Именно эта программа и будет отображать все обнаруженные ошибки, высвечивать показания датчиков.

При подключении ELM327 к внутренней сети автомобиля вам следует разблокировать телефон и активировать программу Torque. При первом включении программы вам необходимо установить устойчивую связь между сканером ELM327 Bluetooth и указанной программой. Для этого вам необходимо:

1. Войти в раздел Bluetooth и включить его.
2. Затем включить «Поиск новых сетей». Телефон должен найти «Новое устройство».
3. Нажмите на эту строку, если у вас мобильное устройство с сенсорным экраном, или наведите на него курсор активации, если у вас телефон без сенсорного дисплея.
4. Диагностический mini-сканер ELM327 автоматически авторизируется на вашем мобильном устройстве.

Обратите внимание, существует два вида комплектации сканера – в синем корпусе (он более компактный) и в черном корпуса (более крупное устройство). Синий сканер авторизируется без паролей, тогда как у черного сканера есть три варианта предустановленных паролей:

• 1234;
• 0000;
• 6789.

Последний пароль реже всего встречается как заранее установленный на сканере.

1. После, того как диагностический сканер авторизовался на вашем мобильном устройстве, заходите в программу Torque.

Обратите внимание, о том, что установлена устойчивое соединение с бортовым компьютером в программе свидетельствует синий логотип стилизованной машины. Если этот логотип не загорается, значит вам необходимо:

• Зайти в «Настройки»;
• Зайти в «Настройки адаптера OBD2»;
• Зайти в «Выберите Bluetooth-устройство» (находится в самом верху списка);
• Выберите «Устройство obdii» и поставьте напротив него точку.

Обратите внимание, данная последовательность действий гарантирует устойчивое соединение на мобильных устройствах Samsung. Возможно, на мобильных устройствах других производителей указанная последовательность будет другой

2. Протестируйте корректную работу сканера. Для этого достаточно просто подгазовать автомобиль, чтобы мотор увеличил количество оборотов. Это действие должно быть тут же отображено в программе: стрелка стилизованного тахометра укажет, насколько выросли обороты в двигателе.

Подключение к смартфону

Владельцы телефонов, работающих на ОС Android, могут без проблем произвести диагностирование систем автомобиля самостоятельно. Для этого достаточно совершить всего несколько манипуляций:

• Скачать программу Torque и установить ее на свой смартфон.
• Подключить
  в разъем в машине (обычно он находится под приборной панелью, справа от руля).
• Завести машину и дождаться, пока на миниатюрном девайсе загорится световой индикатор.
• Зайти в настройки беспроводных соединений смартфона.
• Активировать Bluetooth и перейти в его настройки.
• Нажать «Поиск доступных устройств».
• Дождаться загрузки списка девайсов.

• Выбрать OBD 2.

• Система потребует ввести специальный код сопряжения. Обычно это стандартные цифровые сочетания (1234, 6789 или 0000).
• Если система распознала код, то на экране должно появиться сообщение о том, что сорпяжение устройств прошло успешно и блютуз работает хорошо.
• Запустить установленную утилиту Torque. При этом программа покажет, что единственный найденный прибор пока что неактивен.
• Зайти в меню смартфона и перейти во вкладку «Настройки». В этой вкладке необходимо выбрать OBD 2 и нажать «Тип соединения».
• Выбрать устройство блютуз.
• Найти диагностическое устройство в списке.
• Пройти на главный экран утилиты и выбрать «Статус адаптера».
• Дождаться соединения ЭБУ авто с
  Bluetooth-адаптером ELM327
  . При этом на экране должны появиться 4 зеленые «птички». Если хотя бы одна из них не горит, то на каком-то этапе настройки была допущена ошибка. В этом случае нужно повторить подключение заново.

После этого можно зайти на главный экран и убедиться, что программа и диагностический адаптер работают корректно. Об этом будут свидетельствовать данные о текущих оборотах двигателя.

Диагностический адаптер ELM327
позволит получить всю нужную информацию о работе систем и их ошибках. Также можно будет получать данные в реальном времени (например, о расходе топлива и многого другого).

Как расшифровать коды ошибок

Большинство кодов ошибок OBD унифицировано, то есть определенному коду ошибки соответствует одна и та же расшифровка.

Общая структура кода ошибки имеет вид:

В некоторых автомобилях запись ошибки имеет специфический вид. Надежнее скачать коды ошибок в интернете. Но делать это для всех ошибок в большинстве случаев будет лишним. Можно воспользоваться специальными программами типа AUTODATA 4.45 либо аналогичными. В них помимо расшифровки указываются возможные причины, правда, лаконично, и на английском языке.

Проще, надежнее и информативнее ввести в поисковике, например, «ошибка P1504 Opel Verctra 1998 1,9 Б», то есть указать сокращенно все сведения об авто и код ошибки. Результатом поиска будут отрывочные сведения на различных форумах, других сайтах. Не следует сразу слепо следовать всем рекомендациям. Но, подобно мнению зала на известной программе, многие из них будут правдоподобными. К тому же, вы можете получить видео- и графическую информацию, иногда крайне полезную.

Что такое диагностический разъем по стандарту OBD2

Немного истории

Впервые производители серьезно задумались об автоматизации диагностики автомобиля в 70-х годах. Именно тогда появились электронные блоки управления двигателей. Они стали оснащаться системами самодиагностики и диагностическими разъемами. Замыкая контакты разъема, можно произвести с помощью блинк-кодов диагностику неисправности блоков управления двигателя. По мере внедрения персональной компьютерной техники были разработаны диагностические устройства для сопряжения разъемов с компьютерами.

Появление на рынке автомобилей новых производителей, расширяющаяся конкуренция предопределили необходимость унификации диагностических устройств. Первым производителем, который всерьез подошел к решению этой задачи, был General Motors, который ввел в 1980 году универсальный протокол обмена информации по интерфейсу ALDL Assembly Line Diagnostic Link.

В 86-м году протокол немного усовершенствовали, увеличив объем и скорость передачи информации. Уже в 1991 году в американском штате Калифорния ввели регламент, согласно которому все продаваемые здесь авто следовали протоколу OBD1. Это была аббревиатура On-Board Diagnostic, то есть бортовая диагностика. Она значительно упростила жизнь фирмам, обслуживающим транспортные средства. Этот протокол еще не регламентировал вид разъема, его расположение, протоколы ошибок.

В 1996 году действие обновленного протокола OBD2 уже распространилось на всю Америку. Поэтому производители, желающие освоить американский рынок, были просто вынуждены ему соответствовать.

Увидев явное преимущество процесса унификации ремонта и обслуживания авто, стандарт OBD2 был распространен на все транспортные средства с бензиновыми двигателями, продаваемые в Европе с 2000 года. В 2004 году обязательный стандарт OBD2 распространен на дизельные авто. Одновременно он был дополнен стандартами Controller Area Network для шин обмена данными.

Интерфейс

Неправильно полагать, что интерфейс и разъем OBD2 есть одно и то же. В понятие интерфейса входит:

• непосредственно сам разъем, включая все электрические подключения;
• система команд и протоколов обмена информации между блоками управления и программно-диагностическими комплексами;
• стандарты выполнения и расположения разъемов.

Не обязательно разъем OBD2 должен быть выполнен в 16-ти пиновом трапециевидном исполнении. На многих грузовых и коммерческих авто они имеют другую конструкцию, но основные шины передачи в них также унифицированы.

В легковых автомобилях до 2000 года выпуска производитель мог самостоятельно определять форму OBD-разъема. Например, на некоторых автомобилях MAZDA нестандартизированный разъем применялся вплоть до 2003 года выпуска.

Это часто доставляет трудность для неопытных автоэлектриков. Наиболее частые расположения разъема:

• около левого колена водителя под приборной панелью;
• под пепельницей;
• под одной из заглушек на консоли или под приборной панелью (в некоторых моделях VW);
• под рычагом ручника (часто у ранних OPEL);
• в подлокотнике (бывает у Рено).

Точное расположение диагностического разъема для своего автомобиля можно найти в справочниках или просто «погуглить».

В практике автоэлектрика имеются случаи, когда разъем в процессе ремонтов после аварий либо модификации кузова или салона был просто отрезан или перенесен в иное место. В таком случае требуется его восстановление, руководствуясь электрической схемой.

Функциональные возможности программы Torque

Программа Torque обладает очень широким кругом возможностей, однако для водителя наиболее полезными окажутся следующие функции:

1. Считывание ошибок.

Если у вас на приборной доске загорелась надпись Check, то, значит, у электронике вашего автомобиля возникли какие-то проблемы. Чтобы их выявить, вы должны зайти в раздел «Считывание ошибок» и активировать функцию поиска ошибок. Автосканер ELM327 находит ошибки в электроники и по Bluetooth-связи высвечивает их коды на вашем смартфоне. По этим кодам вы можете при помощи интернете определить, какие именно проблемы случились в электронной системе вашего автомобиля.

Но самое главное, программа вам предложит возможность «Снять ошибку». Иными словами, устройство попытается самостоятельно устранить возникшую проблему и доложит о полученных результатах. Это избавит вас от дорогостоящего ремонта и настройки автомобильной электроники на СТО.

2. Приборная панель.

В этом разделе вы найдёте огромное количество различных датчиков. Кстати, вы можете выбирать способ их отображения:

• шкала со стрелкой (традиционный круг спидометра или тахометра с аналоговой стрелкой);
• шкала;
• половина шкалы со стрелкой;
• половина шкалы;
• панель отображения;
• график.

Не менее разнообразен выбор различных замеров работы автомобиля. Например, вы можете выбрать следующие показатели работы двигателя и автомобиля:

• атмосферное давление;
• балансировка топлива;
• время в поездке (время движения);
• время пути;
• время в пути (с начала поездки);
• время работы после запуска двигателя;
• время заезда на ¼ и 1/8 мили;
• датчик ускорения;
• барометр;
• положение дроссельной заслонки;
• выброс углекислого газа на сейчас и средний уровень за поездку;
• давление во впускном коллекторе;
• давление топлива;
• израсходовано топлива за поездку;
• расход топлива на сейчас, км/л;
• средний расход топлива за поездку, км/л;
• нагрузка и количество оборотов двигателей;
• массовый расход воздуха;
• температура всасываемого воздуха;
• опережение зажигания;
• скорость движения автомобиля;
• состояние топливной системы;
• температура охлаждающей жидкости.

После того, как вы выбрали один из показателей, программа вам предложит выбрать размер датчика – от крошечного до очень большого.

Со временем любой автомобиль постепенно начинает выходить из строя. Чтобы предупредить появление поломок в узлах машины, автомобилисты вынуждены ежегодно проводить дорогостоящую диагностику. Однако сегодня на рынке появились специальные устройства которые позволяют самостоятельно выполнить эту процедуру. Одним из таких гаджетов является
Bluetooth-адаптер ELM327
. Компактное устройство позволяет моментально считывать информацию о работе авто. При этом можно использовать обычный смартфон или ноутбук. Также сегодня в продаже есть
Bluetooth-адаптеры ELM327
со встроенным модулем беспроводного соединения. Благодаря этому подключиться к девайсу можно даже через Wi-Fi.

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

1.  устанавливается производителем;
2.  шина J1850;
3.  устанавливается производителем;
4.  масса авто;
5.  сигнальная земля;
6.  CAN-шина высокий уровень;
7.  K-Line шина;
8.  устанавливается производителем;
9.  устанавливается производителем;
10.  шина J1850;
11.  устанавливается производителем;
12.  устанавливается производителем;
13.  устанавливается производителем;
14.  шина CAN J2284;
15.  L-Line шина;
16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Характеристика диагностического разъема

Виды и распиновка диагностических разъемов может отличаться в зависимости от марок автомобилей. Чтобы узнать, какой вид разъема для диагностики установлен на вашем авто и где он находится, необходимо воспользоваться сервисным мануалом, поскольку расположение также может отличаться. Для начала ознакомимся с основной информацией касательно видов и расположения устройств для диагностики (автор видео — Мир авто).

Разновидности

Вид разъема, как сказано выше, может отличаться в зависимости от модели машины. Тем не менее, на сегодняшний день в современных авто могут использоваться только устройства, соответствующие стандартам OBD-1 и OBD-2. В основном все новые авто оборудованы OBD-2.

Подробное описание и схема наиболее распространенных колодок приведена ниже:

Схема	Описание	Авто
Выход с обозначением контактов	Данный тип представляет собой 12-контактное устройство, в котором: А — это GND выход; В — К-Line выход, которого может не быть; M — K-Line; G — колодка управления топливным насосом; Н — питание от бортовой сети, но этого контакта может не быть.	Устанавливается на все модели автомобилей ВАЗ с инжекторными двигателями, выпущенные до 2002 года.
OBD-2 устройство для ВАЗ	Такой тип 16-контактного устройства соответствует стандарту OBD-2. В данном случае описывать назначение контактов мы не будем, стоит только сказать, что обмен данными с блоком управления осуществляется по контакту K.	Таким девайсом оборудуются все двигатели ВАЗ инжекторного типа, выпущенные после 2002 года. При этом стандарт мотора должен соответствовать нормам Евро3.
OBD-2 выход для всех Фольксвагенов и большинства других современных авто	В данном случае назначение контактов следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — контакт CAN высокий; 7 — линия диагностики К; 10 — шина минус; 14 — контакт CAN низкий; 15 — L-контакт для проверки; 16 — питание от бортовой сети.	Такой диагностический разъем ставится на все без исключения автомобили Фольксваген, выпущенные после 1996 года. Также им оснащались некоторые Фольцы, произведенные в период с 1994 по 1996 годы. Аналогично таким выходом для диагностики оборудуются многие транспортные средства, выпущенные после 1996 года, в том числе Хонда, Рено, БМВ и т.д.
OBD для Хонды	1 — контакт K-Line; 2 — контакт питания от аккумулятора авто; 3 — заземление или масса; элементы 4 и 5 применяются для считывания кодом самодиагностики.	Диагностические разъемы автомобилей Хонда, выпущенные до 2001 года.
OBD для всех современных автомобилей Деу	Назначение контактов в данном случае следующее: 2 — шина плюс; 4 — земля; 5 — сигнальное заземление; 6 — CAN-шина; 7 — выход для проверки авто К; 10 — шина минус; 14 — еще одна CAN-шина, низкая; 15 — выход для проверки авто L; выход для питания от бортовой сети.	Диагностические разъемы автомобилей Деу, выпущенных после 2000 года.

Расположение

Автомобильный ДР для проверки систем

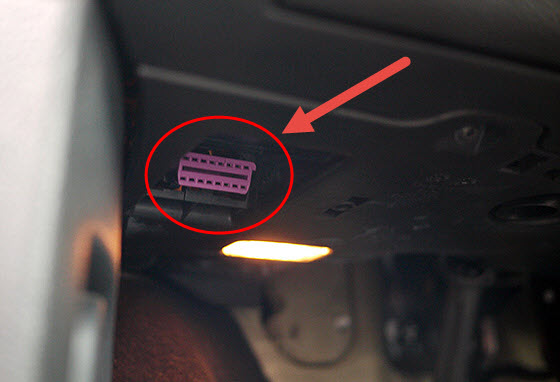

Многим автовладельца интересно — где находятся устройства в их авто? Как сказано выше, расположение может быть разным в зависимости от модели транспортного средства и года ее выпуска.

Если вы не знаете, где искать ДР, его расположение может быть следующим:

1. В моторном отсеке. Такое расположение ДР актуально для автомобилей семейства ГАЗ.
2. Под вещевым ящиком со стороны переднего пассажира. Раньше такие ДР ставились на ВАЗы, выпущенные до 2002 года.
3. В более современных ВАЗах расположение ДР другое — устройство находится в салоне транспортного средства, а именно под центральной консолью со стороны водителя.
4. В районе левой ноги водителя под пластиковой облицовкой. Такое расположение актуально для Фольксвагенов, выпущенных до 1996 года, в частности, речь идет о микроавтобусах LT.
5. В блоке предохранителей. Как правило, в этом месте ДР установлены в машинах Фольксваген, выпущенных в период с 1989 по 1997 год.
6. Под центральной консолью со стороны водителя — это место установки сегодня является наиболее распространенным среди автомобильных производителей. Если вашего автомобиля нет в этой статье, то ищите разъем в этом месте.
7. Под пепельницей.
8. В автомобилях Деу ДР может располагаться и со стороны водителя, и со стороны пассажира (автор видео — Мир Матизов).

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

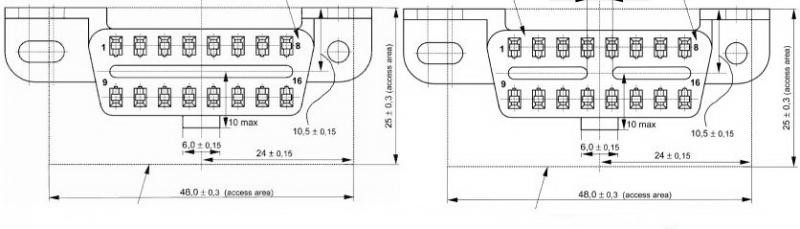

Разновидности разъема — Тип A слева и Тип B справа

Разъем OBD 2 —  распиновка

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

3 — аналогично первому;

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

12 — аналогично;

13 — аналогично;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

Адаптер OBD2

Каждый автомобиль должен быть оснащен диагностическим адаптером OBD2.

Его удобно применять для:

• диагностики систем автомобиля;
• идентификации и анализа ошибок;
• контроля работы силового агрегата;
• контроля напряжения, скорости, пробега, температуры;
• для отслеживания расхода топлива;
• контроля состояния панельных приборов;
• отслеживания пробега и др.

Адаптер OBD-2 для сканирования

При выборе сканера, следует ориентироваться на его возможности.Более точную диагностику дают дорогие устройства. При невозможности купить дорогой сканер, следует выбирать сканирующее устройство, изготовленное для данной марки автомобиля.

Разъем OBD2 служит для связи сканера с ЭБУ. С помощью распиновки осуществляется подключение сканера к электропитанию автомобиля и заземлению, что обеспечивает его бесперебойную работу. Благодаря протоколам OBDII контролируются параметры, влияющие на чистоту воздуха. Это защита окружающей среды.

Наличие разъема OBD2 позволяет контролировать исправность автомобиля своими силами, не прибегая к помощи дорогостоящей диагностики.

 Загрузка …

Интерфейс стандарта OBD2

Во-первых, следует четко разграничивать понятия «разъем OBD2» и «интерфейс OBD2».

Интерфейс – это вся «начинка», все аспекты, включая и сам разъем, которые затрагивают совокупность стандартов. К этим аспектам относятся:

• Форма, схема сборки, распиновка, подключения и местоположение разъема;
• Стандарты исполнительных и контрольных команд, порядка и формы обмена данных, формат сообщений, поддерживаемые программы;
• Вид и приоритеты связи.

По своей сути, интерфейс характеризует программное обеспечение, при помощи которого работают диагностические устройства OBD2-типа. Все запрограммированные в ней функции согласованы со стандартами OBD2.

Сейчас, на просторах интернета можно найти множество утилит, с помощью которых, тестовые приборы OBD2 – типа работают с персональными устройствами на разных платформах (IPhon, Microsoft, Android).

Лидером по популярности является OBD-2 iPhone Application – проф. приложение для IPhonе и IPad, предназначенное для диагностики автомобиля оборудованием OBD2 и ELM327. Главный показатель его популярности – это мобильность. Сканеры и автотестеры с этим ПО подключаются как к компьютерам и ноутбукам  Applе, так и к смартфонам, планшетам. Это дает возможность тестирования в любом месте и при любой ситуации. А функции отслеживания параметров в реальном времени превращают ваш телефон в пульт управления вашим автомобилем.

Широкое распространение получили приложения DashCommand и Torque, которые, понятным интерфейсом и удобством пользования, завоевали симпатии многих автовладельцев.

До появления приложений для мобильников, утилиты для Windows практически единолично властвовали в царстве диагностики. Среди них особой популярностью пользуются до сих пор ScanTool и MyTester. Однако все меньше пользователей отдают свои предпочтения утилитам для ПК.

Но есть одно существенное превосходство таких ПО – это высокая степень защищенности, как самого ПК, так и бортового компьютера от постороннего (хакерского) вмешательства. Причина кроется в способе подключения. Мобильные приложения связываются по беспроводному каналу (Wi-Fi и Bluetooth), а ПК соединяется черезUSB-порт. В первом случае любой гаджет с подобной программой, находящийся в диапазоне действия беспроводной связи, может получить доступ к вашему автомобилю и ПК. Тогда как, в случае связи через USB, чтобы зайти в вашу систему, ему надо сесть на ваше место перед компьютером.

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера, который считывает показания и помогает автомеханику выявить причины неисправности, если они имеются. В настоящее время данного рода устройства широко распространены на рынке и диагностику можно осуществить не посещая СТО. К примеру можем отнести сканер корейского производства Scan Tool Pro Black Edition.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину.

Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.
