Где находится bios?

Пример расположения на материнской плате

Рассмотрим расположение системного BIOS на примере материнской платы ASUS A8N-SLI. В данном случае микросхема БИОС расположена на своем стандартном месте, не очень далеко от батарейки. Эта микросхема является съемной и расположена в специальном разъеме, из которого ее легко вытащить.

Также очень часто рядом с микросхемой и батареей бывает расположен джампер, при помощи которого можно обнулить память BIOS и вернуться к заводским настройкам. Это бывает полезно в том случае, например, если нужно сбросить пароль BIOS.

Пример расположения съемной микросхемы БИОС на материнской плате

1. Батарейка питания
2. Джампер сброса памяти
3. Контроллер ввода-вывода Super I/O
4. Микросхема системной БИОС

Безопасность программатора

При разработке программатора использовались нестандартные алгоритмы шифрования, операции по расшифровке проиcходят в процессоре программатора, для предотвращения стирания бит защиты микроконтроллера программатора, программатор сам определяет установлены ли биты зашиты микроконтроллера, если биты зашиты по непонятным причинам не установлены, или по причине старой версии микроконтроллера программатор думает, что биты защиты не установлены, программатор первой командой делает установку бит зашиты. Для конечного пользователя это выглядит так:

• Включаем программатор в USB порт.
• Программатор не работает, индикатор питания не горит (в это время идёт запись бит зашиты).
• Выключаем программатор и сразу его включаем.
• Программатор готов к работе, при включенном программаторе горит светодиод, если светодиод не включился передёрните шнур USB.

Немного предыстории:

Материнская плата ASUS Commando, без, модного нынче, Dual BIOS. Только Boot Block – небольшая область BIOS, не затрагиваемая записью, которая позволяет, в случае необходимости, инициализировать минимальный набор компонентов, необходимых для включения компьютера, произвести поиск BIOS на съемных носителях. Обычно подходят Floppy или флешка с файлом прошивки, переименованным в AMIBOOT.ROM (зависит от BIOS и материнской платы, точнее написано в инструкции к плате), либо CD с драйверами из комплекта поставки. Обнаружив подходящий файл, boot block запишет его в BIOS и, если все прошло правильно, компьютер после перезагрузки оживет. Неплохая фишка, несколько раз выручала, но в данном случае она не сработала, видимо, оказался поврежден и boot block.

Пришлось искать другие решения. Так как в своем арсенале инструмента у меня не было паяльной станции и стационарного программатора для разных eeprom’ок, пришлось искать более доступные решения. Рассматривая плату, я обнаружил на ней небольшой разъем SPI_J1, а микросхема флеш памяти как раз с SPI интерфейсом. Поиск в Интернет показал, что существуют вполне приличные заводские девайсы и немало самоделок для прошивки SPI микросхем через USB (об универсальных программаторах с поддержкой SPI даже не говорю, это само собой). Правда, поиск по местным магазинам, СЦ и форумам в отличии от Google ничего не дал, а заказывать и ждать месяц очень не хотелось.

Еще немного поиска, и вот оно, решение – статья чешского комрада (на чешском) о предельно простом программаторе и софтине к нему для прошивки микросхем флеш памяти с SPI интерфейсом! Ничего сложного, минимум компонентов.

Технически это очень простой способ, и требует лишь базового понимания схемотехники, умения припаять пару проводков и воспользоваться командной строкой (cmd). Но если вы не уверены в своих силах, лучше не рискуйте. Кроме того, всегда можно попросить друга, дружащего с паяльником.

Зачем перепрошивать BIOS

Все производители материнских плат и ноутбуков настоятельно не рекомендуют перепрошивать BIOS, если в этом нет острой необходимости. Более того, представители сервис-центров постоянно обращаются к производителям материнских плат с просьбой вообще блокировать для пользователя возможность перепрошивки BIOS. Конечно же, эта идея абсурдна и такого никогда не случится, однако еще раз подчеркнем, что операция перепрошивки BIOS небезопасна и может представлять угрозу для жизни. Если плата или ноутбук работает нормально, то нет смысла обновлять BIOS.

В то же время нередко возникают ситуации, когда обновление BIOS необходимо. К примеру, вы приобрели материнскую плату с процессором и выяснили, что они несовместимы друг с другом. Скорее всего, проблема заключается в том, что на вашей материнской плате прошита старая версия BIOS, которая не поддерживает новый процессор. Единственный вариант в данном случае — найти старый процессор и обновить BIOS на плате.

Кроме того, в каждой новой версии BIOS исправляются ошибки, допущенные в предыдущих версиях, так что процедура обновления BIOS оказывается весьма полезной.

Наиболее безопасны в плане процедуры перепрошивки BIOS платы компаний Gigabyte, ASUS и MSI, в которых реализована защита от неудачной перепрошивки BIOS. На платах Gigabyte устанавливаются две микросхемы BIOS (технология DualBIOS), и если BIOS прошита некорректно и система не может запуститься, то автоматически начинается процедура аварийного восстановления BIOS из резервной микросхемы.

На новых платах ASUS технология аварийного восстановления BIOS получила название ASUS CrashFree BIOS 3. Суть этой технологии заключается в том, что в случае краха BIOS или несовпадения контрольной суммы после неудачной прошивки автоматически запускается программа, которая ищет BIOS на CD/DVD-диске, дискете или флэшке (с файловой системой FAT/FAT32). Если файл на каком­то носителе найден, автоматически запускается процедура восстановления.

Аналогичная технология, получившая название M-Flash, есть на платах MSI. Разница лишь в том, что файл BIOS должен находиться на флэшке.

Вопросы и ответы, связанные с программатором

Как происходит списывание оставшегося количества прошивок (программирований)?

Вы нажимаете кнопку программировать, происходит запись в крум модуль, после удачной проверки записанных данных (верификации данных) количество прошивок уменьшается на единицу.

Изменится ли количество прошивок если в процессе записи произойдёт ошибка, выключение питания, отключение компьютера, отключение крум модуля от программатора?

Если произойдёт верификация данных, то количество перепрограммирований уменьшится на единицу.

Ошибка 00000103

А) Вы не подключили программатор и запускаете программу.

В) Вы не дождались пока произойдёт определение и установка драйверов программатора.

Запускайте программу только при включенном программаторе.

Попробуйте отсоединить программатор от USB и подключить его снова.

Как пополнить программатор прошивками?

• Нажмите кнопку «Сервис».

• Зайдите в раздел «Счётчики программирования».

• Скопируйте в буфер обмена код из строки «Код-запрос».

• Передайте «Код-запрос» продавцу программатора.

• Укажите продавцу программатора необходимое Вам количество прошивок.

• Оплатите заказанное вами количество прошивок.

• Получите от продавца программатора «Код-ответ».

• Внесите «Код-ответ» в строку «Код-ответ».

• Нажмите кнопку «Принять»

• Программатор пополнен на нужное вам количество копий.

Планируется ли перевод программы на другие языки?

Сейчас поддерживаемые языки:

• Русский

• Английский

• Иврит

Перевод программы на другие языки производится по отдельному запросу.

Сборка устройства

Для сборки нам понадобится:

• 1 разъем DB25P, можно отрезать от ненужного шнура от принтера
• 4 шт. резисторы по 150 Ом
• 1 любой электролитический конденсатор емкостью 100 мкФ или более и рабочим напряжением на 6.3 В или больше (нужен при запитке от БП)
• Кусок плоского шлейфа с IDC разъемом на 10 контактов (он идеален при наличии SPI разъема на плате)
• Штекер molex (как на жестких дисках ATA), либо гнездо для батарейки CR2032

Ничего дефицитного нет, все можно найти в куче хлама или за копейки в любом радиомагазине. В худшем случае, можно попробовать обойтись вообще несколькими кусками провода, подсоединив контакты с SPI напрямую к LPT, однако, в данном случае нужно быть предельно острожным, да и правильность записи гарантировать сложно.

Схема с сайта автора, при подключении непосредственно к чипу (для флеш-памяти с рабочим напряжением 3 вольта):

Мы же будем подключать программатор не к чипу, а к разъему SPI_J1.

Если разъем 7 контактный, то подключается к нему следующим образом:

1. -> питание +3.3v
2. -> земля от питания и вывод 18 на LPT
3. -> резистор -> LPT 7
4. -> резистор -> LPT 8
5. -> резистор -> LPT 10
6. -> резистор -> LPT 9

Так же, на некоторых материнских платах бывают 9 контактные разъемы, там схема подключения немного отличается:

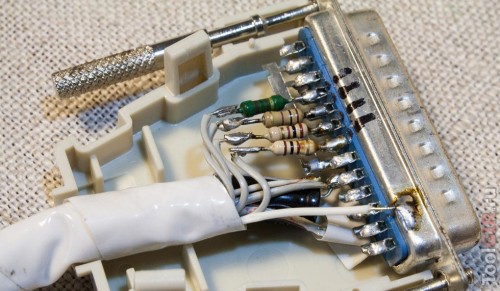

Разъем DB25P хорош тем, что внутри него можно разместить все необходимые детали. Желательно использовать максимально короткую длину кабеля, иначе будут ошибки записи. Неплохо было бы закрыть провода экраном, либо от антенного кабеля, либо просто обмотав фольгой от шоколадки, не забыв подсоединить экран к земле (GND).

При питании от батарейки конденсатор можно исключить. Лично я брал с +5 шины блока питания (красный провод), подключив к нему через разъем molex и погасив напряжение диодами до ~3.3v (двух-трех диодов будет достаточно).

Блок питания все же надежней батарейки. Имея отдельный БП можно запитать напрямую от шины +3.3 (оранжевый провод ATX разъема). Чтобы запустить блок питания без компьютера нужно замкнуть зеленый и черный провода.

Новости

09
03

ДЕЛКОПИ.РУ

       Компания Delcopi  сообщает что в  связи с открытием  прямого представительства в России  — ООО «ДелКопи»  www.delcopi.ru  компания ОЛДЗИП/Топенант больше не является дилером компании Delcopi, компания Delcopi  благодарит компанию ОЛДЗИП/Топенант за сотрудничество и желает  всего наилучшего.  Пополнить программатор, купить чипы в том числе чипы Lexmark, Pantum и многие другие. тонер и другие материалы можно на сайте www.delcopi.ru.

14
09

Обновление программатора DELCOPI !!!

Добавлено программирование новых чипов для использования в принтерах:
— LEXMARK MS/MX Series в том числе для MS 317 и других
— Исправлено некорректный анализ статуса «Блокированный» некоторых чипов для европейского ( 2) региона, теперь статус «Блокированный» определяется вернее.
— Исправлено некорректное программирование чипов 24F0001
  стартовый чип на 1,5К для MS 310 и 24F1382 стартовый чип на 1,5К на MS317.

11
07

Запуск YouTube канала

Компания Делкопи сообщает о запуске своего официального Youtube канала.
Надеемся что просмотр видео  поможет вам в работе, сбережет время и нервы .
Иногда лучше один раз увидеть чем 5 раз прочитать или услышать.

11
07

Сообщение о программирование LEXMARK

Компания Делкопи сообщает
6 июня 2018 года компания Lexmark обновила принтера (обновление LW70.PRL.P022)
если Вы обновили принтер, чипы перепрограммированые программатором Делкопи
не будут работать.
Если Вы хотите использовать перепрограммированные чипы  пожалуйста не обновляйте принтера.

Универсальный программатор: от радиолаборатории до промышленного тиражирования

Основные технические характеристики программирующих устройств, которые отличают их друг от друга – это типы и количество поддерживаемых чипов.

• для схем ПЗУ (EPROM, EEPROM и т. д.);
• для программирования внутренней памяти контроллеров;
• для ПЛИС.

Особенность универсального программатора в том, что он поддерживает все типы схем. Как правило, цена на универсальные устройства выше, чем на обычные, поэтому для расширения круга поддерживаемых чипов существуют специальные адаптеры для программаторов.

Вариант подключения схемы определяет тип загрузочного устройства: параллельный или внутрисхемный.

Параллельные программаторы содержат панель, в которую должен помещаться микрочип. В свою очередь внутрисхемные отладчики пригодны только для тех микросхем, что поддерживают внутрисхемную отладку. То есть позволяют загружать прошивку в схему, не выпаивая её из устройства.

Программатор помогает соединить плату с компьютером для загрузки данных. Для подключения отладчика к компьютеру могут использоваться разные порты:

• последовательный порт;
• параллельный порт;
• ISA или PCI;
• USB;
• Ethernet.

Подключение посредством USB — один из самых распространённых способов.

Какой программатор выбрать?

Чтобы купить программатор, необходимо решить, для чего он нужен

Если цель покупки такого товара – промышленное тиражирование микросхем, обратите внимание на количество панелей, в которые будет вставляться чип.. При выборе загрузочного устройства покупателю нужно знать, какие схемы должен поддерживать его прибор

Существуют специальные программаторы для прошивки контроллеров определённых семейств, таких как AVR, PIC, ARM, STM8 и др. Например, для того чтобы перепрограммировать BIOS, потребуется прибор для прошивки микросхем памяти EEPROM.

При выборе загрузочного устройства покупателю нужно знать, какие схемы должен поддерживать его прибор. Существуют специальные программаторы для прошивки контроллеров определённых семейств, таких как AVR, PIC, ARM, STM8 и др. Например, для того чтобы перепрограммировать BIOS, потребуется прибор для прошивки микросхем памяти EEPROM.

Неправильный выбор программатора может сказаться на возможности прошивки чипа и на его дальнейшей пригодности. На нашем сайте покупатель может познакомиться с большим каталогом товаров и выбрать прибор с необходимыми характеристиками.

Мы предоставляем гарантию на срок 12 месяцев и осуществляем доставку в любые города России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Уфа, Воронеж, Владивосток, Хабаровск, Краснодар, Брянск, Ростов-на-Дону, Нижний Новгород, Казань, Челябинск, Красноярск, Омск, Самара, Волгоград, Тольятти, Курск, Рязань, Тула, Киров, Кострома, Тюмень, Барнаул и другие. Вы можете оплатить заказ при получении посылки. С нами выгодно!

Особенности нашего программатора:

• Поддержка микросхем AT880204C и AT880204CA (например такие чипы как sams 2850, Xer 3250, Xer 3428 и многие другие) на этой микросхеме более 30 моделей.

• Поддержка микросхем AT24C04 (Чипы Sams 4200 и все клоны) и AT24C02 (Sams CLP-300, Xer6110).

• Поддержка Xer 3100, Oki B2500, Ric SP1000, Devel B 162F, Oki MB 260, Kona-Min pagepro 1480MF, Kon-Min pagepro 1490 перепрограммированию подлежат только чипы произведенные компанией ДелКопи.

• Поддержка оригинальных чипов на микросхеме S3сс921 !!!!

• Общее количество поддерживаемых чипов более 100 наименований.

• В программаторе предусмотрена система защиты чипа, программатор имеет защиту от переполюсовки, от короткого замыкания, он не спалит ваш чип (крум модуль), он просто не будет работать.

• Программатор подключается к USB порту, не требует установки дополнительных драйверов.

• Программа программатора не требует инсталляции, перепрограммировать чип (крум модуль) вы сможете даже на компьютере клиента на вызове, запустив программу с флешь карты или подключив программатор к сервисному ноутбуку.

• В связи с использованием USB порта вы не привязаны к устаревшим COM и LPT портам, которых нет на новых материнских платах, а тем более на ноутбуках.

• Программатор разработан специально для не квалифицированных пользователей, процесс программирования сводится к выбору перепрограммируемого чипа и нажатию кнопки программировать.

• Программатор сам изменяет серийный номер чипа, алгоритм изменения — генератор случайных чисел.

• Позволяет производить чтение чипа для просмотра данных до перепрограммирования и после, данные можно просмотреть в программе PonyProg (Пони-прог ) или любом НЕХ редакторе.

• Симпатичный и компактный внешний вид, наличие разных переходников для разных моделей чипов.

• Встроена поддержка с помощью обновлений (больше не надо отправлять программатор на производство).

• Стоимость программатора равна 44$, из которых все 44$ кладутся вам на счет.

Таблица ценообразований на перепрограммирование

Тип чипа	Стоимость перепрограммирования
АТ880204С	1$ за одно перепрограммирование
AT24C02	0.1$ за одно перепрограммирование
AT24C04	0.1$ за одно перепрограммирование
S3сс921	от 1$ до 6 за одно перепрограммирование подробнее в инструкции
Xer 3100 и им подобныее	4.9$ за одно перепрограммирование

Разводка коннектора

Разводка коннектора для программаторов без поддержки аппаратов Xer 3600 и Sam CLP 350 (цветовая маркировка может не совпадать)

• 1 – VCC

• 2 – не используется

• 3 – SDA

• 4 – SCL

• 5,6,7 – не используется

• 8 – GND

Разводка коннектора для новой версии программаторов (цветовая маркировка может не совпадать)

• 1,3,6,7 – не используется

• 2 – VCC

• 4 – SDA\DATA

• 5 – SCL\CLK

• 8 – GND

Если всё-таки надо перепрошивать

Итак вернемся к нашим баранам). Вы проделали все эти процедуры, но материнская плата как и прежде, не хочет работать должным образом, и вы принимаете решение прошить BIOS. Здесь нужно знать о том, какие типы микросхем и в каких корпусах вам могут встретиться на материнских платах. Типы микросхем памяти, которые встречались на устаревших материнских платах, времен Pentium 4, в корпусе PLCC32, мы особо рассматривать не будем. Для них нужен программатор другого типа, намного более сложный в изготовлении, и дорогой по стоимости, если покупать готовый.

Программатор TL 866A

Программатор NANO USB

Решение о его приобретении, в связи с меньшей универсальностью, по сравнению с TL866A, наверное весьма спорное, но и стоит он, примерно в два раза дешевле, около тысячи рублей. Нас же сейчас интересуют микросхемы памяти с SPI интерфейсом, для которых требуются намного более дешевые и простые программаторы.

Ddip-8 Биос микросхема

Дело в том, что начиная примерно с 2007 года, на материнских платах платформ AMD и Intel, начался постепенных переход от микросхем BIOS, в корпусе PLCC32, на микросхемы с SPI интерфейсом, имеющие 8 ног, и выпускаемые в корпусах Dip-8 и So-8.

BIOS PLCC

Последние, как вы уже думаю поняли, выпущены в SMD варианте. Так вот, эти самые микросхемы, на современных материнских платах, очень часто выпускаются в Dip-8 корпусе, и устанавливаются в специальную панельку.

Программатор CH 341A

В таком случае нам остается только извлечь микросхему из панельки, установить ее в ZIF адаптер программатора, прошить, а затем установить обратно в материнскую плату. Кстати перед тем, как стирать микросхему, и прошивать новой прошивкой, обязательно сохраните текущую прошивку на жестком диске. Это позволит вам без проблем залить ее обратно, в случае, если новая прошивка будет работать не стабильно, или вообще окажется не подходящей к этому устройству.

Но где же взять прошивку для программатора, ведь она должна быть в формате *.bin или *.hex, именно такие форматы прошивок понимает программатор, а на официальном сайте производителя для обновления прошивки через флешку, можно скачать только какой-то вообще левый непонятный формат. Как показала практика, это чаще всего тот же самый двоичный формат *.bin, только с другим расширением, и чтобы его прошить нам нужно просто изменить расширение файла на *.bin. Как же все оказывается просто)…

Выбираем формат прошивки

Но не тут то было, рано обрадовались)… Например на мониторы и другую технику производители прошивки в открытый доступ не выкладывают, и доступ к ним имеется только в сервисных центрах, либо можно попросить кого то снять дамп с рабочего монитора. Но к счастью мир не без добрых людей, и прошивки эти, если очень хорошо поискать, можно все же найти на специализированных сайтах по ремонту техники. Как же быть если микросхема BIOS у нас в корпусе SO-8? Обязательно ли ее выпаивать перед прошиванием? Нет, по крайней мере не всегда… Китайская промышленность выпускает специальный адаптер, клипсу, прицепившись которой сверху к контактам микросхемы, мы можем прошить ее без выпаивания. Но оговорюсь, этот вариант не всегда срабатывает.

В таком случае потребуется выпаять микросхему памяти, и прошить ее, припаяв к площадке адаптера, либо воспользоваться клипсой, зажав в нее микросхему, либо вот такими адаптерами, имеющими разную ширину, устанавливаемой микросхемы, 150 и 200 mil.



Адаптеры 200 и 150 Мил

Как можно выпаять микросхему SO-8, без помощи паяльного фена? Можно воспользоваться сплавами Розе или Вуда, на крайний случай, можно взять более низкотемпературный, чем припой для безсвинцовой пайки, ПОС-61, нанести его на контакты микросхемы, взять медицинскую иглу из нержавейки, и поддев ее под один из контактов микросхемы, прогревая жалом паяльника, приподнять его.

Затем эту процедуру нужно проделать поочередно со всеми контактами. После чего нужно удалить старый припой с контактных площадок на плате, нанеся флюс, с помощью демонтажной оплетки. Свой программатор и клипсу я давно отбил, перепрошив BIOS всего лишь на одной материнской плате. И теперь он мне часто помогает, когда возникают сомнения, в чем проблема, в BIOS или нет. Если же по каким то причинам нет возможности приобрести SPI программатор, можно самому спаять простую схемку, для прошивания микросхем в корпусе Dip-8, скорее всего для разовых работ, вам ее будет достаточно.

Программатор работает с чипами для картриджей из следующего списка принтеров :

Sams CLP 300* Sams CLP 310 Sams CLP 320* Sams CLP 350 Sams SF 560/565 Sams CLP 610/660 Sams ML 1630/SCX 4500 Sams ML 1640 Sams ML 1661* Sams ML 1910 Sams ML 2150 Sams ML 2245* Sams ML 2250/2251/2252 Sams ML 2550/2551/2552 Sams ML 2580 Sams ML 2850/2851 Sams ML 3050/3051 Sams ML 3310/3312/3710* Sams ML 3470/3471/3472 Sams ML 4050/4550/4551 Sams SCX 4200/4220 Sams SCX 4300 Sams SCX 4600 Sams SCX 4720/4520 Sams SCX 4725 Sams ML 4824/4828 Sams SCX 4833/5637* Sams SCX 5530/5330 Sams 5653/5835 Sams SCX 6220-6320F Sams 6555 Toner Sams 6555 Drum Sams ML 3750	Xer Phas 3100* Xer Phas 3119 Xer Phas 3140 Xer Phas 3150 Xer Phas 3155 Xer Phas 3160 Xer Phas 3200 Xer Phas 3210/3220 Xer Phas 3250 Xer Phas 3300 Xer Phas 3420/3425 Xer Phas 3428 Xer Phas 3435 Xer Phas 3450 Xer WC  3550* Xer Phas 3600* Xer Phas 3635* Xer Phas 6110/6110MFP * Xer Phas 6125 Xer Phas 6128 Xer Phas 6130 Xer Phas 6140 Xer Phas 4118/4118i Xer Phas M20/M20i Xer Phas PE120/PE120i Xer Phas PE220 Xer Phas 3320 Xer Phas WC 3315 Xer Phas WC 3325	Del 1815 Ric SP 3200 Ric SP 3400 Ric SP 3500  Ric SP 5100 Riс SP 1000* Oki MB 260/280/290 *Oki MB b2500/2520/2540 *Develop D162F * Min 1480mf/1490mf * Sag MF 5461*

Редактирование AMI BIOS

Для редактирования BIOS с ядром от AMI потребуется утилита AMIBCP, которую, кстати, выпускает сама компания AMI. Эту утилиту можно скачать как отдельно, так и в составе пакета AMI BIOS ROM Utilities. Нужно отметить, что поскольку, как мы уже не раз подчеркивали, производители материнских плат и ноутбуков вносят изменения в AMI BIOS для своих продуктов, то никакой гарантии того, что утилита AMIBCP распознает BIOS, нет. Увы, но далеко не каждую BIOS можно модифицировать. Как показывает практика, без проблем поддаются редактированию BIOS плат ASUS и ECS, а вот в отношении плат компаний Gigabyte и MSI утилита AMIBCP бессильна.

Итак, вернемся к рассмотрению редактирования BIOS в том случае, когда это возможно. Утилита AMIBCP (версия 3.х) запускается из-под операционной системы Windows, но нужно отметить, что имеются варианты этой же утилиты для DOS.

Загрузив утилиты, необходимо открыть файл BIOS. В нашем примере мы рассмотрим редактирование AMI BIOS для системной платы ASUS P6X58D-E с использованием утилиты AMIBCP v.3.37. Редактированию мы будем подвергать файл P6X58DE.ROM.

Итак, в главном окне программы загружаем файл BIOS, который будем модифицировать (рис. 4).

Рис. 4. Главное окно утилиты AMIBCP v.3.37

Прежде всего интересна вкладка Setup Configuration, в которой, собственно, и производится модификация настроек BIOS. В левом окне данной вкладки отображается основное меню настроек BIOS. Если снять галочку с какого-либо пункта меню, то он не будет отображаться в меню BIOS. В рассмотренном примере (см. рис. 4) мы сняли галочки с пунктов Ai Tweaker и Advanced, заблокировав тем самым все возможности для разгона системы. То есть пункты меню BIOS, в которых можно просмотреть информацию о процессоре и памяти, а также поменять частоты, напряжение питания и т.д., просто будут отсутствовать в модифицированной версии BIOS.

Аналогична ситуация при раскрытии древовидной структуры каждого пункта меню настройки BIOS: если снять галочку с какого-либо подпункта, то он не будет отображаться в меню BIOS. К примеру, если мы не хотим, чтобы в меню настроек Advanced отображался пункт Intel PPM Configuration, нужно просто снять с соответствующего пункта галочку (рис. 5).

Рис. 5. Запрещение отображения подпункта Intel PPM Configuration в меню Advanced

Для того чтобы заблокировать какую-либо опцию меню настройки BIOS, достаточно в графе Show для соответствующего пункта установить значение No. Такие заблокированные элементы будут (после сохранения внесенных изменений) выделены зеленой полосой.

К примеру, если в нашей системе не установлены дополнительные вентиляторы в корпусе и мы не хотим, чтобы в BIOS отображались пункты их настроек, то входим в меню Power, далее открываем меню Hardware Monitor и для опций Chassis Fan 1 Speed, Chassis Fan 2 Speed, Chassis Fan 3 Speed, Chassis Q-Fan Profile и Power Fan Speed устанавливаем значение No в графе Show (рис. 6).

Рис. 6. Блокирование отображения в BIOS различных опций меню настройки

Следует отметить, что BIOS P6X58DE.ROM для платы ASUS P6X58D-E каких­либо улучшений с помощью утилиты AMIBCP v.3.37 не допускает. Все опции в ней разблокированы, поэтому максимум, что можно сделать, — это заблокировать то, что не нужно (правда, непонятно, зачем это делать).

Можно также попытаться изменить некоторые надписи, но следует иметь в виду, что на русском языке надписи отображаться не будут. К примеру, если мы хотим, чтобы при загрузке вместо строки ASUS P6X58D-E ACPI BIOS Revision 0106 отображалась строка ComputerPress P6X58D-E BIOS Edition, то достаточно найти строку ASUS P6X58D-E ACPI BIOS Revision 0106 на закладке BIOS Strings и поменять ее на указанную.

Нам осталось рассмотреть еще один вид моддинга BIOS — изменение фоновой картинки (логотипа) BIOS. При этом компания ASUS даже комплектует свои платы специальной утилитой, которая позволяет реализовывать данную возможность. Конечно, для плат ASUS проще всего применять именно эту утилиту. Однако для AMI BIOS можно воспользоваться и утилитой OEM LOGO самой компании AMI (рис. 7).

Рис. 7. Изменение логотипа BIOS с использованием утилиты OEM LOGO

Интерфейс этой утилиты очень прост и не требует комментариев. Достаточно загрузить BIOS и указать путь к файлу с новым логотипом. Единственное ограничение — рисунок должен быть определенного разрешения и формата.

Загрузка с Boot Block

На новых материнских платах есть так называемый Boot Block — небольшая часть BIOS, которая не стирается при перепрошивке.Boot Block в Award BIOS загружает компьютер с дискеты, а в AMI BIOS — ищет файл amiboot.rom на дискете и прошивает его.

Для восстановления Award BIOS создайте на другом компьютере загрузочную дискету, поместив на нее файл прошивки и утилиту awdflash.Файл autoexec.bat должен состоять из одной команды на запуск awdflash с параметром — именем файла работоспособной прошивки.Платы от ASUS с Award BIOS используют другую программу перепрошивки (не awdflash), поэтому для них нужно искать именно эту программу.

Для AMI BIOS нужно просто переименовать файл прошивки в amiboot.rom и поместить этот файл на дискету.Когда вы включите компьютер, то увидите, что BIOS обращается к дискете (мигает светодиод, слышен характерный шум).Экран останется черным, так как Boot Block не поддерживает современные видеокарты (только видеокарты для шины ISA, которые в настоящее время совершенно устарели).

Примерно через три-четыре минуты прошивка должна завершиться.Некоторые BIOS выдают звуковой сигнал после перепрошивки.Теперь перезагрузите компьютер, и восстановите параметры CMOS.

Как найти микрочип BIOS

БИОС компьютера находится на материнской плате в специальной, как правило, довольно небольшой микросхеме(чипе). В зависимости от производителя материнской платы, эта микросхема может быть либо съемной, либо жестко вмонтированной в плату. Если она является съемной, вне зависимости на компьютере или ноутбуке, то вам повезло – в этом случае вы сможете заменить или перепрограммировать микросхему BIOS, если у вас появится такая необходимость. Очень часто производители материнских плат размещают на плате сразу 2 микросхемы BIOS – основную и резервную.

Итак, что же надо сделать, чтобы найти расположение микросхемы БИОС на материнской плате? Прежде всего, откройте корпус системного блока и получите доступ к материнской плате. Если вам мешают получить хороший обзор всей поверхности материнской платы различные кабели данных и питания, то можно некоторые из них временно отключить. Главное запомните или запишите как они были подключены до ваших исследовательских работ.

Если вы хотите найти местоположение БИОС на материнской плате вашего компьютера, не зная заранее, как она точно выглядит, то эта задача не всегда так проста, как представляется на первый взгляд. Во многих руководствах утверждается, что искать микрочип лучше всего рядом с батареей CMOS-памяти, которая обычно хорошо заметна благодаря тому, что выделяется своей круглой блестящей поверхностью на фоне остальных элементов материнской платы. Однако следует иметь в виду, что часто рядом с батареей вообще нет никаких чипов, а BIOS на самом деле может располагаться довольно  далеко от батареи. Дабы не быть голословным, приведу фотографию одной материнской платы производства MSI.

Пример расположения на материнской плате впаянной микросхемы БИОС

1. Микросхема БИОС
2. Батарея CMOS

Понятно, что в данном случае следование совету искать BIOS рядом с батареей лишь существенно затянуло бы поиски.

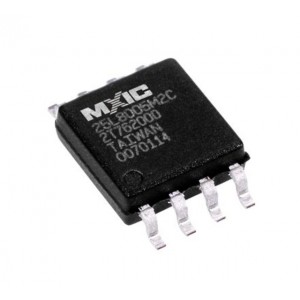

Кроме того, на разных материнских платах могут использоваться разные чипы BIOS и соответственно, они могут выглядеть совершенно по-разному. Но все же, как правило, этот чип имеет форму квадрата со стороной около 1 см и располагается в специальной панели, из которой ее можно вытащить. Иногда на  ней бывает маркировка одного из производителей, например фирмы American Megatrends, но это правило тоже не всегда соблюдается. Также микросхема БИОС часто, но далеко не всегда снабжена голографической наклейкой. Поэтому лучше всего для определения точного места размещения микросхемы посмотреть в документацию  системной платы, которую, как правило, довольно легко найти в Интернет. Изредка встречаются и материнские платы, в которых нет BIOS, выделенной в отдельную микросхему.

Что такое BIOS

BIOS (Basic Input/Output System) — это базовая система ввода­вывода. Точнее, BIOS представляет собой систему настройки и управления памятью, процессором, чипсетом, интегрированными на плате контроллерами и подключенными к плате устройствами. В отличие от большинства других программ, BIOS располагается не на жестком диске, а на специальной микросхеме с автономным питанием на системной плате.

От BIOS в компьютере зависит очень многое. Фактически BIOS определяет настройку системы, которой определяются функциональность и производительность ПК. Зачастую первые версии BIOS, с которыми появляются материнские платы, изобилуют «багами», исчезающими лишь в последующих версиях.

Система BIOS есть в любой системной плате (за исключением плат для компьютеров Apple), предназначена ли она для настольного ПК или для ноутбука. Впрочем, традиционно сложилось так, что BIOS для ноутбука имеет минимум настроек и носит скорее информационный характер. Что касается BIOS материнской платы для настольного ПК, то она позволяет выполнить достаточно большое количество настроек, которые влияют как на производительность работы системы, так и на ее функциональность. В частности, традиционный разгон системы, подразумевающий увеличение тактовой частоты процессора, изменение напряжения питания процессора, изменение тактовой частоты, таймингов и напряжения питания памяти производятся именно в настройках BIOS. Кроме того, в некоторых случаях BIOS позволяет настраивать скоростной режим работы вентилятора, установленного в кулере процессора, и дополнительных вентиляторов, установленных в системе, реализовывать настройку RAID-массива жестких дисков в случае, если этот массив создан на базе интегрированного в чипсет контроллера, а также выполнять массу других тонких настроек компьютера.

BIOS размещается в микросхеме ROM-памяти (Read Only Memory), что обеспечивает постоянную доступность BIOS независимо от работоспособности внешних по отношению к материнской плате компонентов (например, загрузочных дисков). Поскольку доступ к RAM (оперативной памяти) осуществляется гораздо быстрее, чем к ROM, многие изготовители предусматривают при включении питания автоматическое копирование BIOS из ROM в оперативную память. Задействованная при этом область оперативной памяти называется Shadow ROM.

В настоящее время большинство современных материнских плат комплектуется микросхемами Flash BIOS, код в которых может перезаписываться при помощи специальной программы. Такой подход обеспечивает возможность обновления (прошивки новой версии) BIOS.

Производителей ядра BIOS не так уж и много. Наиболее распространены BIOS от компаний AMI (American Megatrends, Inc.), AWARD и Phoenics Technologies. Другие BIOS (от компаний FirmWorks, Micro Firmware и др.) встречаются гораздо реже. А доминирует в настоящее время на рынке AMI BIOS, поэтому в дальнейшем мы сконцентрируемся на способах перепрошивки и модификации именно ее.

Естественно, каждый производитель вносит свои изменения в базовую версию BIOS, и, конечно же, та или иная версия BIOS предназначена только для конкретного продукта (компьютера или ноутбука) и несовместима с другими решениями.

Наконец, отметим, что в настоящее время микросхемы BIOS используют два интерфейса для подключения к системной плате: либо шину LPC (Low Pin Connection), либо новую шину SPI (Serial Peripheral Interface).

Перепрошивка в сервисном центре

В большинстве российских городов многие компьютерные фирмы предлагают услугу прошивки BIOS.Обычно можно сэкономить, если принести им неисправную микросхему и дискету с прошивкой.

Если сотрудникам сервисного центра придется искать прошивку в интернете, они возьмут на пару долларов дороже.В сервисном центре этой фирмы есть программатор — довольно дорогое устройство, подключаемое к компьютеру через внешний порт (обычно LPT), которое позволяет прошивать несколько разных видов микросхем.

Извлекаем микросхему BIOS при помощи шила

Чтобы вытащить микросхему BIOS из гнезда на материнской плате, подденьте ее с уголка иголкой или шилом.На материнских платах стандартов MicroATX, Flex ATX микросхема обычно намертво припаяна к плате.Если у вас именно такая плата, шансов, что ее можно перепрошить, немного даже при обращении в фирму.Скорее всего, придется задействовать Boot Block или менять материнскую плату целиком.

Вместо вывода

Данный условно — софтовый ремонт материнских плат, является одним из самых простых видов ремонта, и не требует ни опыта в пайке, ни наличия паяльного фена, и других дорогих инструментов и приборов. Я рекомендую программатор SPI  с Али экспресс, и клипсу для него, как недорогое решение, для прошивания BIOS материнских плат, всем начинающим мастерам, которые пока не могут позволить себе приобрести, по различным причинам программатор TL866A. Всем удачных ремонтов, с вами был AKV.

Схемы для компьютеров

ГИБРИДНЫЙ УНЧ К НАУШНИКАМ

БЕСПРОВОДНОЙ ТЕРМОМЕТР С РАДИОКАНАЛОМ

УСИЛИТЕЛЬ 500 ВТ / 8 ОМ
