1 Телескоп Всемирной выставки в Париже 1900 года

• Обсерватория: Всемирная выставка (1900)
• Местонахождение: Франция, Париж
• Диаметр линзы: 59 дюймов (125 см)
• Фокусное расстояние: 57 м
• Год сооружения: 1900
• Год демонтажа: 1909

Это крупнейший из когда-либо созданных телескопов-рефракторов. Он был создан специально для экспозиции на Всемирной выставке в Париже 1900 года. В качестве астрономического инструмента телескоп практически не использовался. По окончании выставки демонтирован и разобран.

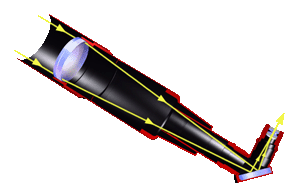

Диаметр двухлинзового объектива- ахромата составлял 1,25 м, фокусное расстояние- 57 метров. Длина трубы превышала 60 метров. Объектив предназначался для визуальных наблюдений, а для работы в качестве астрографа он мог быть заменён другим объективом, исправленным для фотографических наблюдений. По причине значительной массы объектива и длины трубы установка телескопа на традиционной экваториальной монтировке представлялась невозможной, и было решено установить телескоп неподвижно и горизонтально. Наведение на небесные объекты осуществлялось с помощью отдельного сидеростата (плоского поворотного зеркала диаметром два метра, отражавшего свет в неподвижный объектив). Фокусировка осуществлялась подвижкой окулярной части по направляющим рельсам. При увеличении 500х угловое поле зрения инструмента составляло 3 угловых минуты.

К сожалению, это великолепное творение постиг печальный конец. Компания, организованная для строительства телескопа в 1886 году, объявила о банкротстве сразу по окончании выставки. В 1909 г. телескоп выставили на аукцион. Покупателя не нашлось, и телескоп разобрали на слом. Зеркало сидеростата выставлено в Парижской обсерватории как часть исторической экспозиции; два объектива, упакованные в ящики, хранятся там же, в подвальных помещениях.

Нравится

Комментарии:

Преимущества рефрактора

Рефрактор по своей конструкции – линзовая система, отсюда и происходят многие его преимущества и недостатки. Из преимуществ:

• Труба рефрактора закрыта с обеих сторон – объективом и окуляром. Это значит, что внутрь не попадет пыль, влага и т.п, то есть уход за трубой минимальный. Кроме того, в закрытой трубе не возникают потоки воздуха, портящие изображение.
• Конструкция рефрактора прочнее, центрирование объектива и окуляра не нарушается со временем, поэтому его удобно брать с собой при поездках.
• Объектив рефрактора – линза, поэтому он всегда готов к работе. Достал телескоп, установил, и все – дел на пару минут.
• Объектив рефрактора не требует со временем никакого ухода, кроме очистки. Стекло не теряет своих свойств со временем, поэтому рефрактор и через несколько лет даст такую же по качеству картинку, как и новый.
• У рефрактора нет дополнительных деталей на пути света, которые вносят дифракционные искажения и снижают яркость изображения.
• Рефрактор очень прост в эксплуатации, и для новичка это может стать идеальным решением. Модели для любознательных детей имеют такую конструкцию.

Это основные плюсы рефракторов, на которые обычно ссылаются приверженцы такой конструкции телескопа. Но есть и неприятные стороны.

Основные оптические системы зеркальных телескопов

Оптический телескоп — это система, состоящая из объектива и окуляра. Задняя фокальная плоскость первого совмещена с передней фокальной плоскостью второго. В фокальную плоскость объектива вместо окуляра может помещаться фотоплёнка или матричный приёмник излучения. В таком случае объектив телескопа, с точки зрения оптики, является фотообъективом. Оптические системы зеркальных телескопов разделяются по типам используемых объективов.

Система Ньютона

Оптическая схема телескопа Ньютона

Такую схему телескопов изобрёл Исаак Ньютон в 1668 году. Здесь главное зеркало направляет свет на небольшое плоское диагональное зеркало, расположенное вблизи фокуса. Оно, в свою очередь, отклоняет пучок света за пределы трубы, где изображение рассматривается через окуляр или фотографируется. Главное зеркало параболическое, но, если относительное отверстие не слишком большое, оно может быть и сферическим.

Система Грегори

Оптическая схема телескопа Грегори

Эту конструкцию предложил в 1663 году Джеймс Грегори в книге Optica Promota. Главное зеркало в таком телескопе — вогнутое параболическое. Оно отражает свет на меньшее вторичное зеркало (вогнутое эллиптическое). От него свет направляется назад — в отверстие по центру главного зеркала, за которым стоит окуляр. Расстояние между зеркалами больше фокусного расстояния главного зеркала, поэтому изображение получается прямое (в отличие от перевёрнутого в телескопе Ньютона). Вторичное зеркало обеспечивает относительно большое увеличение благодаря удлинению фокусного расстояния.

Система Кассегрена

Оптическая схема телескопа Кассегрена

Схема была предложена Лораном Кассегреном в 1672 году. Это вариант двухзеркального объектива телескопа. Главное зеркало большего диаметра (вогнутое; в оригинальном варианте параболическое) отбрасывает лучи на вторичное выпуклое меньшего диаметра (обычно гиперболическое). По классификации Максутова схема относится к так называемым предфокальным удлиняющим — то есть вторичное зеркало расположено между главным зеркалом и его фокусом и полное фокусное расстояние объектива больше, чем у главного. Объектив при том же диаметре и фокусном расстоянии имеет почти вдвое меньшую длину трубы и несколько меньшее экранирование, чем у Грегори. Система неапланатична, то есть несвободна от аберрации комы. Имеет большое число как зеркальных модификаций, включая апланатичный Ричи — Кретьен, со сферической формой поверхности вторичного (Долл — Кирхем) или первичного зеркала, так и зеркально-линзовых.

Отдельно стоит выделить систему Кассегрена, модифицированную советским оптиком Д. Д. Максутовым — , ставшую одной из самых распространённых систем в астрономии, особенно в любительской.

Система Ричи — Кретьена

Основная статья: Система Ричи — Кретьена

Оптическая схема телескопа Ричи — Кретьена — Кассегрена

Система Ричи — Кретьена является усовершенствованием системы Кассегрена. Главное зеркало тут не параболическое, а гиперболическое. Поле зрения этой системы — около 4°.

Система Гершеля (Ломоносова)

Оптическая схема телескопа Гершеля

Ещё в 1616 году Н. Цукки предложил заменить линзу вогнутым зеркалом, наклонённым к оптической оси телескопа. Подобный телескоп-рефлектор был сконструирован Уильямом Гершелем в 1772 году (на 10 лет раньше данную оптическую схему реализовал М. В. Ломоносов). В нём первичное зеркало имеет форму внеосевого параболоида и наклонено так, что фокус находится вне главной трубы телескопа, и наблюдатель не закрывает собой поступающий свет. Недостатком такой схемы является большая кома, но при малом относительном отверстии она почти незаметна.

Система Корша

Один из вариантов трёхзеркального анастигмата, с более общим набором решений, разработанный Дитрихом Коршем в 1972 году. У телескопа Корша скорректированы сферическая аберрация, кома, астигматизм и кривизна поля, также он может иметь широкое поле зрения, гарантируя при этом, что в фокальной плоскости будет лишь немного рассеянного света.

Брахиты

Оптическая схема брахита

В такой схеме вторичное зеркало вынесено за пределы пучка, падающего на главное зеркало. Такая конструкция сложна в изготовлении, так как требует внеосевых параболического и гиперболического зеркал. Однако при малых апертуре и относительном отверстии эти зеркала можно заменить на сферические. Кома и астигматизм главного зеркала компенсируются наклонами вторичного зеркала. К положительным качествам брахитов можно отнести отсутствие экранирования, что положительно сказывается на чёткости и контрастности изображения. Данная система была впервые применена в 1877 году И. Форстером и К. Фричем. Существуют различные конструкции брахитов.

Принцип работы и назначение телескопа

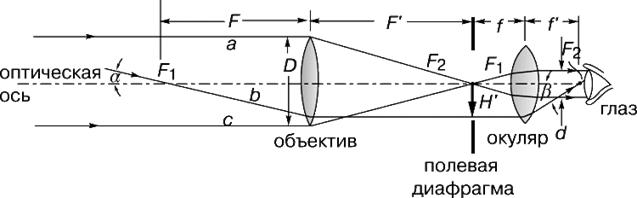

В телескопе-рефракторе в качестве объектива используется большая линза, собирающая и фокусирующая свет, а изображение рассматривается с помощью окуляра, состоящего из одной или нескольких линз. Основной проблемой при конструировании телескопов-рефракторов является хроматическая аберрация (цветная кайма вокруг изображения, создаваемого простой линзой вследствие того, что свет различных длин волн фокусируется на разных расстояниях).

Первый телескоп-рефлектор изобрел Ньютон по своей схеме, называемой системой Ньютона.

Наряду с оптическими телескопами имеются телескопы, собирающие электромагнитное излучение в других диапазонах. Например, широко распространены различные типы радиотелескопов (с параболическим зеркалом; неподвижные и полноповоротные; типа РАТАН-600; синфазные; радиоинтерферометры). Имеются также телескопы для регистрации рентгеновского и гамма-излучения. Поскольку последнее поглощается земной атмосферой, рентгеновские телескопы обычно устанавливаются на спутниках или воздушных зондах. Гамма-астрономия использует телескопы, располагаемые на спутниках.

Как проверить телескоп перед покупкой

Ряд исследований качества оптики телескопа можно провести само­стоятельно, но при этом следует помнить, что идеальных оптических систем не существует. Любая оптическая система искажает изображения, такие искажения называют аберрациями.

При изготовлении телескопа аберрации стремятся свести к минимуму. Конкретные требования к величине допустимых аберраций зависят от характера исследований, для которых предназначен данный телескоп. Например, при изучении планет, двойных звезд и фотографировании небесных объектов требования к величине допустимых аберраций более высо­кие, чем при наблюдениях переменных звезд.

Хроматическая аберрация, характерная в той или иной мере для биноклей, рефракторов и телескопов некоторых других типов, выра­жается в окрашивании изображения небесных тел. Она особенно заметна на резких границах между светлыми и темными областями, например на лимбах Луны, Венеры и т. д. Телескопы-рефлекторы не создают аберрации такого типа.

Наличие дисторсии (искажения в изображении взаимного распо­ложения звезд) можно проверить, наблюдая изображение прямой линии или прямоугольной кладки кирпича в стене дома.

Проверьте, как ваш телескоп строит изображение точечного ис­точника. По возможности это лучше делать в ночное время, исследуя изображение звезд. Такие проверки можно проводить и днем, на­блюдая «искусственные звезды» (солнечный свет, отраженный дале­ким воздушным шаром) или любой другой точечный источник света.

Да, хотя это звучит банально, но все же не лишним будет напомнить – телескоп это точный и очень чувствительный прибор. Тщательно проверьте его перед покупкой, разочарование от некачественной «игрушки» отобьет всю охоту заниматься изучением звездного неба

В хорошем телескопе изображение звезды находится точно в фокусе и имеет форму идеально круглого дифракционного диска. Эти изобра­жения должны иметь форму идеального круга не только в фокусе, но и вне его. Их вытянутость свидетельствует о наличии астигматизма или деформации оптических элементов телескопа, которая может возникнуть из-за неправильного крепления.

На кривизну поля указывает расфокусировка изображения звезды при перемещении ее от центра к краю поля зрения телескопа. Кривизна поля присуща большинству телескопов, но этот дефект в основном сказывается при фотографических наблюдениях. Другая аберрация, кома, проявляется в вытя­гивании изображения звезды (она принимает форму кометы) на краю поля зрения. Кома также присуща большинству телескопов, но более заметна в рефлекторах, чем в рефракторах.

Проверки механических узлов телескопов и их монтировка в основном имеют общий характер. Для хорошей работы необходимо добиться жесткости конструкции как самой трубы телескопа, так и его монтировки. Лучше всего это достигается твердым креплением осей телескопа — каждая закрепляется на двух достаточно разнесенных опорах.

Вращение вокруг осей должно быть плавным, а на эквато­риальных установках обе оси следует снабдить стопорными винтами. Все приводы, фокусирующая оправа окуляров и другие механизмы регулировки телескопа должны действовать без люфтов.

Список источников литературы

История появления рефлектора Ньютона

Как следует из названия, телескоп такой конструкции впервые создал знаменитый английский ученый Исаак Ньютон, известный своими работами в сфере математики, физики, астрономии, и в других науках. Создал, но не изобрел. Идея такой конструкции принадлежит шотландскому ученому – математику и астроному Джеймсу Грегори, предложившему её в 1663 году, однако не воплотил её в реальный телескоп.

Ньютон создал первый телескоп по такой схеме в 1668 году, но он был неудачным. Вторая модель оказалась лучше и давала отличное изображение с 40-кратным увеличением.

Это был большой прорыв в астрономии, особенно если учесть, что в то время пользовались рефракторами – линзовыми телескопами примитивной конструкции, а то и вовсе подзорными трубами. Конечно, такие инструменты не давали качественного изображения, да и увеличение у них было маленькое, хотя и с ними было совершено немало открытий.

Как бы то ни было, в 1671-1672 годах Ньютон продемонстрировал свой телескоп перед самим королём и в Королевском обществе, что вызвало немало восторгов. Ньютон стал знаменит и его сделали членом Королевского общества. Впоследствии телескоп-рефлектор стал основным астрономическим инструментом и позволил совершить многие важнейшие открытия.

Современная модель рефлектора Ньютона

С тех пор мало что изменилось, хотя появилось много других конструкций телескопов, в том числе и рефлекторов. Однако рефлектор Ньютона, как самый простой и одновременно эффективный инструмент, пользуется заслуженной любовью астрономов-любителей по всему миру, причём многие конструировали свой первый рефлектор Ньютона своими руками.
