Почему на экране телевизора появились полосы

Дефекты, которые поддаются только ремонту в мастерской

Основной вопрос устранения неисправностей – в цене. Дорогостоящий ремонт не гарантирует, что после замены деталей ваш телевизор будет исправно и корректно работать. Поэтому следует взвесить все за и против.

Шлейф матрицы может выходить из строя по причинам, требующим профессионального вмешательства:

• неправильная эксплуатация (попадание влаги, пыли или грязи внутрь изделия, механические повреждения);
• плохая сборка.

Поломка контроллера матрицы означает брак. Если гарантийный срок на изделие не прошёл, требуйте замену телевизора на другую модель.

Если матрица не поддаётся ремонту, например, при выходе из строя дешифратора, то придётся заменить деталь. Операция по её замене затратная и сложная. Желательно приобрести новую запасную часть, её можно заказать в сервисном центре согласно модели телевизора и года выпуска.

Надеемся, наша статья помогла вам разобраться в причинах появления полос и способах их устранения.

Самый распространенный дефект в работе ТВ – полосы. Они могут быть разного цвета (черно-белые, разноцветные) и различной направленности (горизонтальные, вертикальные). Так или иначе, но их появление свидетельствует об аппаратной неисправности устройства. Они могут стать следствием короткого замыкания или механического повреждения комплектующих TV.

Что делать в таких ситуациях пользователю? Если на телевизоре появилась полоса, то сначала нужно определить, о чем именно она свидетельствует. Когда неисправный модуль будет определен, можно спрогнозировать стоимость и уровень сложности ремонта.

Почему появляются горизонтальные полосы

1. Конденсаторы обвязки кадровой микросхемы испорчены.
2. Кадровая микросхема не имеет питания.
3. В элементах КР (кадровой развёртки) образовались трещины.

Если на мониторе возникли горизонтальные или вертикальные полосы, то неполадки могут быть вызваны следующими факторами:

• при неполадках матрицы появляются цветные вертикали;
• горизонтальные полосы разных нюансов информируют об отсоединении шлейфа от матрицы;
• если матрица совершает ошибку, то появляется тонкая вертикаль;
• сбой дешифратора характеризуется чёрными полосами;
• белая горизонталь означает проблемы кадровой развёртки.

В этих случаях необходимо обратиться к специалисту.

Если на мониторе возникла узкая белая вертикаль, это указывает на единичную ошибку матрицы. Если причина заключается в изменении напряжения, то через некоторое время телевизор восстанавливается и продолжает демонстрацию в обычном режиме.

Одна или несколько вертикальных одноцветных полос появляются из-за поломки матрицы. Здесь поможет частичный ремонт или замена всей детали. Горизонтальные разноцветные полосы означают, что ослаб контакт шлейфа с матрицей. Или полностью исчезло соединение между ними. Чтобы решить проблему, достаточно будет перепаять контакты.

Неисправность микросхемы

Затем необходимо посмотреть распределение напряжений. Оно может быть 9 вольт или 45 вольт, в зависимости от микросхемы. Предварительный каскад компонента питается низким напряжением, а выходной канал — высоким.

Как правило, кадровая развёртка питается от ТДКС. Но есть модели ТВ, которые получают напряжение от блока питания. Итак, питание осуществляется через разрывные резисторы и подаётся на соответствующие входы. При обрыве этих резисторов, телевизор начинает транслировать белую полосу. Также обрыв резисторов может указывать на:

• неисправность кадровой микросхемы;
• существование какой-либо нагрузки в КР.

На экране телевизора появилась горизонтальная полоса? Для решения проблемы, нужно искать вздутые конденсаторы в обвязке, в выходном каскаде, по питанию самой схемы. Обычно у них большая ёмкость: 1000–2000 мкФ. Их можно подпаять, а ещё лучше заменить.

Обрыв кадровых катушек

Почему на экране телевизора появились горизонтальные полосы ? Если возле паек на панельке отклоняющей системы «откисают» выводы, их следует восстановить. Для этого не потребуется замена деталей. Провода здесь довольно толстые и рвутся очень редко. Но межвитковое замыкание требует полной замены катушек. К сожалению, их очень сложно найти в продаже. Поэтому специалист мастерит и накручивает их сам, что очень трудоёмко и сложно. Также следует посмотреть, пропаяны ли катушки у выводов.

Сбои в работе дешифратора

При неполадках дешифратора необходимо поменять матрицу, а стоимость её довольно дорогая. Деталь находится на матрице или на шлейфе, расположенным перед ней. Прогревание места соединения шлейфа с матрицей помогает ненадолго либо не помогает вообще.

Но не всегда следует прибегать к дорогостоящей процедуре. Иногда проблема полос в телевизоре по горизонтали заключается в:

• необходимости заменить плату Т-КОН;
• неплотном положении шлейфа матриц.

Небольшое оперативное вмешательство быстро решит проблему.

Как определить, почему появились полосы на экране ноутбука

Поскольку симптомы появления полос на экране ноутбука характерны для ряда неисправностей, чтобы устранить проблему, необходимо сначала определить, что к ней привело. Специалисты в сервисных центрах могут это сделать с помощью диагностического оборудования, но и в домашних условиях достаточно легко выяснить, почему появились полосы на экране ноутбука. Исходя из причины неисправности, можно будет сделать вывод о целесообразности ремонта компьютера.

Ниже мы приведем ряд диагностических мероприятий, которые позволяют узнать, что привело к проблеме с появлением полос на экране.

Проверка матрицы и шлейфа нажатием

Убедиться, что неисправность связана с поврежденной матрицей или проблемным шлейфом можно довольно простым способом:

Стоит отметить, что также на неисправность матрицы или шлейфа указывает некорректное отображение цветов экраном ноутбука. Например, когда помимо полос на экране, остальные цвета выводятся в черных и белых тонах.

Тестирование внешним монитором

Достаточно простой тест, если у вас имеется внешний монитор, который можно подключить к компьютеру через DVI или HDMI провод. При этом данный тест позволяет исключить варианты, что полосы на экране возникают по причине неисправной видеокарты или материнской платы.

Для проведения диагностики подключите к ноутбуку внешний монитор через провод и на основании увиденного сделайте соответствующие выводы:

• Если изображение на внешнем мониторе корректное, то есть отсутствуют полосы и артефакты, это говорит о том, что с материнской платой и видеокартой ноутбука проблем нет;
• Если на внешнем мониторе отображаются полосы, значит, исправен дисплей и шлейф, а проблемы с материнской платой или видеокартой.

Проверка шлейфа матрицы

Если вы пришли к выводу, что видеокарта и материнская плата исправны, а проблема имеется в шлейфе или матрице, можно выполнить следующий тест. Поскольку при открытии крышки шлейф движется, соответственно, он может оказаться пережат, что и приводит к появлению артефактов или полос на экране. Посмотрите на изображение, выводимое на дисплее, под разными углами открытия крышки. Если полосы меняют свое положение или пропадают при определенном наклоне крышки, это говорит о наличии проблем со шлейфом.

Проверка видеокарты

Определить, что именно видеокарта является причиной появления полос на экране, несложно. Убедитесь, что полосы появляются на дисплее сразу после включения компьютера, а не спустя некоторое время. Если они возникают через несколько минут работы за ноутбуком, это говорит о перегреве чипа видеокарты или его неисправности.

Также чаще всего, когда полосы на экране возникают из-за проблем с видеокартой, при загрузке Windows изображение с дисплея полностью исчезает и остается на некоторое время черный экран.

Аппаратные неполадки

Причина 3: выход из строя видеокарты

Если есть возможность, подключите свой монитор к любому другому компьютеру. Если вертикальные полосы исчезли, но вы не подозреваете программные проблемы, можно предположить, что проблема кроется в видеокарте, которая могла выйти из строя.

Следом вам потребуется отключить видеокарту от своего компьютера, а затем вставить ее в другой компьютер, в работоспособности которого вы полностью уверены. Если ситуация с монитором наблюдается аналогичная – вы лишний раз подтвердили догадку.

В этом случае вам потребуется попробовать визуально осмотреть видеокарту: не забыта ли она пылью, а также не загрязнены ли контакты. Если дело в контактах – прочистите их стирательной резинкой, а также избавьтесь от всех видимых загрязнений. После этого видеокарта не заработала? Тогда вы не сможете ей ничем помочь: либо обратитесь в сервисный центр для ее ремонта, либо произведите замену видеокарты.

Причина 4: неправильное подключение монитора

Проверьте, правильно ли ваш монитор подключен к компьютеру: кабель, соединяющий монитор, должен быть обязательно полностью воткнут и с одной, и с другой стороны. Рекомендуем дополнительно использовать другую розетку для монитора – вполне возможно, что ему просто не хватает питания.

Если на подключаемом кабеле имеются любые типы повреждений, кабель необходимо обязательно заменить.

Причина 5: неисправность материнской платы

Внезапный скачок напряжения, сильный перегрев или элментарно заводской брак может стать причиной выхода из строя материнской платы.

В этом случае, конечно, если подключить монитор к другому компьютеру, он будет работать нормально. Исключая неполадки в работе видеокарты, стоит заподозрить материнскую плату – а здесь уже все печально, и самостоятельно ей вы уже не сможете помочь, потребуется обязательно обращаться в сервисный центр (и чем быстрее, тем лучше).

Причина 6: неисправность монитора

В том случае, если на других компьютерах монитор выдает все ту же реакцию с вертикальными полосами, можно предположить, что проблема кроется в самом мониторе.

Как вариант, попробуйте надавить на верхнюю часть монитора пальцем – если полосы пропали, это может говорить о том, что в мониторе отходит шлейф от корпуса матрицы (но этот шаг может и не подействовать).

В данном случае, вам потребуется отнести непосредственно сам монитор в сервисный центр, где смогут более точно диагностировать и решить причину проблемы, либо попробовать разобрать его самостоятельно (естественно, при наличии хотя бы некоторого количества опыта). Если проблема заключается в недостаточном контакте шлейфа с корпусом матрицы, вам потребуется чем-либо уплотнить прокладку в месте отхода.

Как правило, это основные варианты причин появления вертикальных полос на мониторе.

Видеокарта

Второй узел, который отвечает за вывод изображения на экран – видеокарта. Она обрабатывает поступающие данные и формирует картинку. Как и любое устройство она может сгореть или испортиться. Помимо этого, она подвержена нагреву, засорению и другим неприятным явлениям. Диагностика видеокарты заключается в том, чтобы почистить ее от пыли, проверить работу кулера, при необходимости его смазать

Так же важно проверить целостность проводов подключения. Часто причина кроется в них

Случайно задетый ногой системный блок, отошедшие провода из разъема – вот и искажение изображения.

Если это не помогло, все провода целые, карта не греется и не грязная, то повторяем предыдущий пункт. Снимает видеокарту и снова идем в гости к другу. Видеокарта работает. Значит ищем проблему дальше.

Что делать, если на экране появилась чёрная горизонтальная полоса

Чтобы устранить возникшие неполадки, необходимо правильно установить причину их возникновения. Некоторые из них, можно устранить самостоятельно.

В домашних условиях можно выполнить следующее:

Подключить ноутбук к другому монитору. Для этого потребуется кабель VGA. Если полос при этом не будет, значит причина кроется в шлейфе или матрице изделия. Появление же аналогичных дефектов говорит о проблемах с графическим адаптером или материнской платой ноутбука. Заменить видеокарту или «материнку» можно самостоятельно. Для замены шлейфа или матрицы потребуется обратиться в ремонтную мастерскую.
Проверить матрицу. Для этого ноутбук следует разместить на ровной горизонтальной поверхности и аккуратно надавить на место, где появился дефект изображения

При этом необходимо обращать внимание на изменение цвета или яркости полосы. Если они есть, то причина поломки — выход матрицы или шлейфа из строя.
Провести диагностику шлейфа

Для этого требуется медленно открывать и закрывать ноутбук, при этом наблюдая за изменениями на дисплее. Если имеются перебои в его работе, то причина появления дефекта — неисправность шлейфа.

После того как причина была установлена, можно приступать к её устранению:

1. Ремонт шлейфа ноутбука. Для этого понадобится тестер и всё необходимое для паяния. С помощью тестера шлейф нужно прозвонить, чтобы узнать точное место обрыва. После чего в этом месте необходимо аккуратно припаять параллельный провод, который будет дублировать вышедший из строя.
2. При дефектах материнской платы. Если причина появления кроется в «материнке», то самым простым вариантом, будет её полная замена.
3. Если причина в видеокарте. На графическом адаптере располагается специальный чип, которые подвержен перегреву. В этом случае можно произвести его полную замену. Однако это достаточно дорогой вариант ремонта. Поэтому самым простым, является замена видеокарты.
4. Некорректная работа драйверов устройства. Это легко устраняется их полной переустановкой.

При появлении чёрной полосы необходимо сразу же произвести необходимую диагностику. Возможно причина не столь серьёзна и с ней можно будет справиться в домашних условиях. Однако для проведения сложного ремонта следует обратиться в ремонтную мастерскую.

Появление полос не является «приговором» для ноутбука. Но и тянуть с ремонтом устройства не следует, поскольку это может привести к усугублению уже имеющихся проблем или возникновению новых.

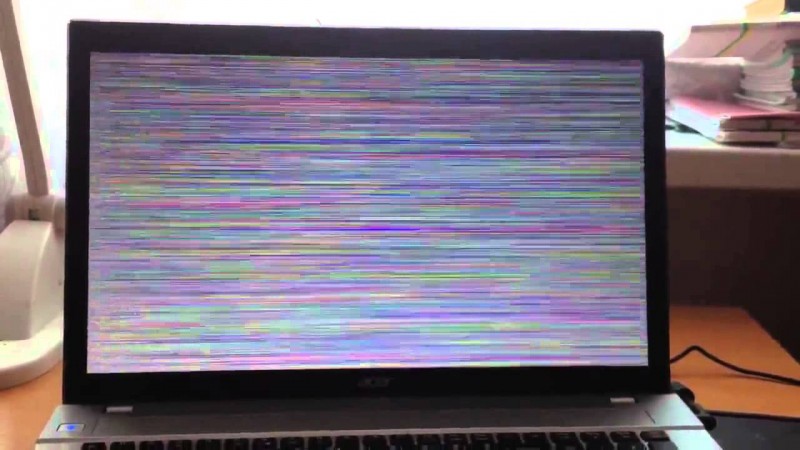

Перестала работать видеокарта

Видеокарта отвечает за передачу изображения на экран. На нее ложится серьезная нагрузка, поэтому и поломки этой детали происходят довольно часто. При диагностике необходимо следовать определенному алгоритму действий:

• Засечь время появления полос после включения ноутбука.
• Если горизонтальные полосы на мониторе (или другие) появляются сразу при включении, в большинстве случаев неисправность не связана с видео картой.
• Если полосы на экране ноутбука видны через короткий промежуток времени время, то причиной, скорее всего, является перегревание чипа.

Когда на экране ноутбука появились мерцающие полосы, и время после загрузки составляет 5-10 минут, особое внимание уделяется видеокарте. Это связано с тем, что устройство нагревается постепенно

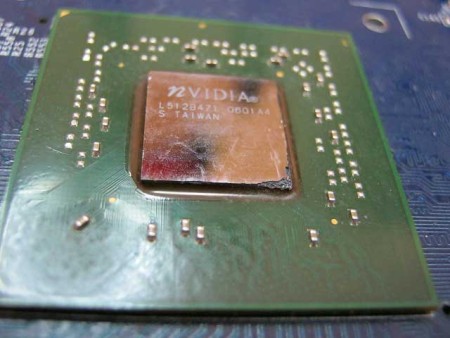

Когда чип на видеокарте перегревается, появляются проблемы. Чтобы не допустить его полного выхода из строя, необходимо своевременно следить за системой охлаждения ноутбука. Какие меры можно предпринять:

• Заменить чип полностью – финансово затратно, но максимально эффективно.
• Провести ребоулинг, демонтировать и поставить этот же чип обратно – в некоторых случаях помогает.
• Сделать прогрев чипа – дешево, но слишком сердито. Улучшает ситуацию с изображением лишь временно.

При временном перегреве видеокарты эту ситуацию можно исправить. К тому же если на мониторе появились полосы, это может быть не постоянно: например, при загрузке игры на максимальных требованиях. Но когда видеокарта полностью выходит из строя, то также возможны появления полос на экране сразу при загрузке, или же монитор вовсе остается «черным квадратом».

Физически проконтролировать режим работы кулера на ноутбуке достаточно проблематично. Но это может быть причиной появления вертикальных или горизонтальных полос на экране ноутбука. Можно воспользоваться программными утилитами, многие из них есть в бесплатном доступе. Они дадут информацию о нагреве различных компонентов системы.

Если обнаружен отклонения от нормы, специалисты советуют в первую очень снять заднюю крышку ноутбука и аккуратно очистить его от пыли. Удобнее всего это сделать с помощью пылесоса не на сильной мощности. Не лишним будет обновить слой термопасты, она доступна в продаже в сервисных центрах и магазинах компьютерной техники.

Рекомендовано также приобретать специальную подставку с вентиляторами для устройств, которая уменьшает тепловую нагрузку. Это особенно полезно для ноутбуков, использующихся на максимальных скоростях и требованиях. Высока вероятность, что полоса на экране ноутбука больше не появится.

Полностью перестала работать видеокарта

Видеокарта

В этом случае на вашем устройстве появляются полосы сразу после запуска операционной системы, либо же вообще компьютер полностью отказывается работать.

Они бывают как горизонтальные, так и вертикальные. В отдельных случаях бывает и цветные разводы на дисплее. Проблема эта решается ремонтом или же апгрейдом видеокарты.

Как узнать о неисправности видеокарты?

Если монитор ноутбука и дополнительный экран показывают картинки с разноцветными полосами: искажают их или повторяют.

Искажение или дублирование рисунка

• При загрузке программы появляются полосы (вертикальные, горизонтальные, цветные и черно-белые);
• При загрузке ОС нет изображения;
• Еще вариант-это когда в районе карты идет перегрев.

Подгорелая видеокарта

У нее есть тоже свойство «обгорать».

Есть несколько вариантов решения:

• Это замена. Дорого, но гарантия для работы высока.
• Вытянуть, а затем вставить назад. (Реболлинг чипа)
• Прогреть. Не дорого, но не на долго.

Какие дефекты можно устранить самостоятельно

Рассмотрим способы восстановления работоспособности прибора, которые пользователь может применить без ущерба для дальнейшей его эксплуатации.

При перепадах напряжения следует обесточить телевизор (вытащить вилку из розетки) и затем снова включить.

Проверить работу кабеля (антенны), убедившись в плотности соединения между ним и телеприемником. Если в разъём проникли грязь или пыль, очистить сухой ветошью.

Сбой в настройках устраняется включением автоматической настройки.

Некоторые виды неисправностей контакта шлейфа матрицы пользователь может устранить самостоятельно.

Снимите заднюю крышку телевизора и осторожно открутите болты, чтобы иметь доступ к детали. Возможные причины нарушений работы шлейфа:

Возможные причины нарушений работы шлейфа:

1. Неправильное соединение контактов. Попробуйте их отсоединить (нажмите на защёлку) и подключить снова.
2. Окисление контактной группы (на ней виден зеленоватый налёт). Контакт следует тщательно зачистить с помощью лезвия. Затем проверьте величину напряжения мультиметром.

Какие дефекты можно устранить самостоятельно

Рассмотрим способы восстановления работоспособности прибора, которые пользователь может применить без ущерба для дальнейшей его эксплуатации.

Проверить работу кабеля (антенны), убедившись в плотности соединения между ним и телеприемником. Если в разъём проникли грязь или пыль, очистить сухой ветошью.

Сбой в настройках устраняется включением автоматической настройки.

Некоторые виды неисправностей контакта шлейфа матрицы пользователь может устранить самостоятельно.

Снимите заднюю крышку телевизора и осторожно открутите болты, чтобы иметь доступ к детали. Возможные причины нарушений работы шлейфа:

Возможные причины нарушений работы шлейфа:

1. Неправильное соединение контактов. Попробуйте их отсоединить (нажмите на защёлку) и подключить снова.
2. Окисление контактной группы (на ней виден зеленоватый налёт). Контакт следует тщательно зачистить с помощью лезвия. Затем проверьте величину напряжения мультиметром.

Замена шлейфа матрицы

В определенных случаях нужно заменить шлейф матрицы. Для начала нужно приобрести сам шлейф (желательно новый ) — данную зап. часть возможно приобрети в сервисных центрах, но перед тем как заказывать, нужно уточнить модель аппарата и его год выпуска. Так заменить шлейф можно как самому, так и в сервисе по ремонту телевизора.

Шлейф расположен внутри корпуса телевизора или монитора, и чтобы его достать, его надо аккуратно разобрать. Итак первое, что нужно сделать — это открутить все болты и отсоединить заднюю часть. Помните, разбирая данную технику, не стоит торопиться и делать резких движений, шлейф чаще всего расположен на самой крышке. Из этого следует, что разбирать технику надо аккуратно чтобы избежать надломов и повреждений деталей.

В основном все шлейфа и соединения, внутри данных аппаратов, крепятся с использованием спец. разъемов, снять их довольно просто, стоит только надавить на защелку.

Ремонт от полос на телевизоре чаще всего требуется технике таких компаний, как:

1. Sony (Сони)
2. LG (Эл Джи)
3. Samsung (Самсунг).
4. Philips (Филипс)

и др. по своей конструкции могут отличаться. Перед тем как приступать к ремонту, ознакомьтесь с мануалом или у официальных представителей компании закажите схему данной сборки.

Причины появления цветных пятен

Причинами возникновения данной неисправности могут служить многие факторы. Значение имеет и разновидность телевизора. Это может влиять на расположение и оттенок возникающих пятен. Специалисты рекомендуют при выборе и покупке тв-приёмника учесть все нюансы и возможные проблемы, которые могут возникнуть при использовании, так как многие неисправности не поддаются ремонту. Это может стать причиной непредвиденных финансовых расходов, которые будут связаны со срочной покупкой нового телевизора.

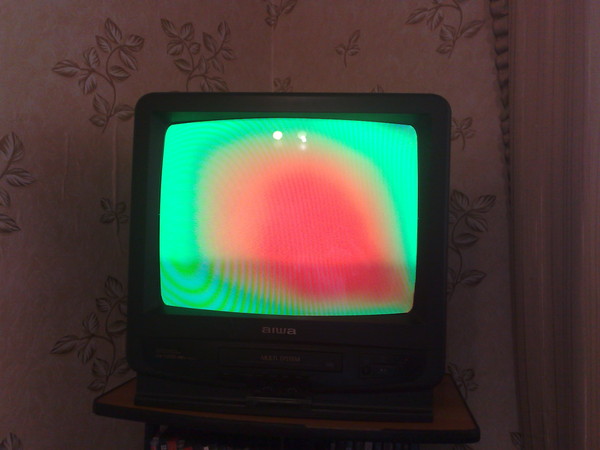

Кинескопный телевизор

Данная разновидность относится к одним из первых среди усовершенствованных телевизоров. Изображение на таких агрегатах демонстрируется благодаря электронно-лучевым трубкам. Специальная система отклонения пучков электронов создаёт полноценную картину, насыщенную цветовой палитрой.

Причин для возникновения цветных пятен может быть несколько. Все они связаны с различными факторами и требуют разного решения проблемы.

Возможные факторы:

• наиболее распространённой причиной является размагничивание штатной системы кинескопа;
• перебои цикличного включения и выключения агрегата;
• дополнительные бытовые приборы, которые создают сильное электромагнитное поле (в случае, если техника стоит вблизи телевизора).

С первым пунктом справится самостоятельно несколько сложнее. Остальные причины легко решить в короткие сроки.

Жидкокристаллические и LED-разновидности

Данные модели относятся к наиболее качественным и востребованным на современном рынке. Большим преимуществом является практически полное отсутствие дефектов. Соответственно, появление цветных пятен на мониторе практически исключено. Однако, даже такие телевизоры не застрахованы от появления данной неисправности. Причины носят весьма распространённый характер.

Возникновение:

• выход из строя матрицы;
• возможная неисправность платы, отвечающей за формирование изображения.

Такие факторы относятся к наиболее тяжёлым при проведении ремонтных работ. Недостатком можно выделить возможную вероятность того, что телевизор окажется полностью неисправен. Это приведёт к покупке нового устройства.

Плазменные модели

Плазменные бытовые устройства являются одними из самых дорогих разновидностей среди представленного ассортимента телевизоров. Они отличаются широким спектром дополнительных функций, насыщенной цветовой палитрой и реалистичным изображением.

Как и в вышеописанной разновидности, фактором появления подобного дефекта могут служить два варианта:

• неисправность блоков изображения;
• повреждение схемы питания.

ИТОГ

Конечно описать все ситуации, когда появляются полосы на экране ноутбука невозможно.

Проблема на столько специфична и индивидуальна, что в каждом случае требует отдельного изучения.

Все зависит от модели ноутбука, типа матрицы, конструктивных особенностей и анализа, как часто именно на этой модели появляются такие проблемы.

Но если взять в процентном отношении, что в данной ситуации чаще всего ремонтировалось и менялось, то случаев с заменой матрицы – около 40%, замена или ремонт шлейфа – около 20%, видеокарты – около 20 %, системной платы – приблизительно 20% (с учетом выхода из строя интегрированной видеокарты).

Как мы видим в большинстве случаев нужно менять матрицу, но это мероприятие не из дешевых, если стоимость замены ее превышает 50% цены нового ноутбука, то уже нет смысла в таком ремонте, проще купить новый.
