Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Микроредуктор заслонки печки автомобиля ВАЗ-2110

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Система зажигания

Второй элемент автомобиля, где можно встретить резистор – это . Но далеко не все свечи оснащены им.

В конструкции данных элементов он начал появляться не так давно, и задача его заключается в подавлении радиопомех.

Кстати, сейчас ведется очень много споров, нужен ли он в свечах. Ведь резистор создает сопротивление, которое в конечном итоге влияет и на искру. А ведь чем сильнее последняя, тем лучше воспламеняется горючая смесь.

Но на самом деле на качестве искры наличие резистора сказывается незначительно, а вот на свечу – только положительно. Очень сильный искровой заряд приводит к разрушению электродов, а сопротивление снижает напряжение искры.

Но не в этом его главное назначение. Мощный искровой разряд создает достаточно сильные помехи в радиочастотном диапазоне, которые могут повлиять на работу аудиосистемы автомобиля, мобильного телефона и любого другого оборудования, чувствительного к помехам данного типа.

Интересно, что необязательно устанавливать на автомобиль свечи зажигания, оснащенные резисторами.

Дело в том, что во многих моделях шумоподавляющий элемент устанавливается в наконечники проводов высокого напряжения. Также некоторые виды самих проводов обладают достаточно неплохим сопротивлением, которого хватает для подавления радиопомех.

Резистор также может быть установлен и в бегунок трамблера, причем встречается он там на многих моделях. Его задача – та же, что и в свече зажигания или наконечнике.

Важно понимать, что во всех перечисленных элементах зажигания одновременно использоваться резисторы не могут. При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется

При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется.

То есть, если резистор будет установлен в бегунке трамблера, наконечнике, свече, то они будут создавать настолько сильное сопротивление, что значительно послабят искровой заряд, и он уже не сможет качественно воспламенять смесь. А это приведет к перебоям в работе двигателя, потере мощности, увеличению расхода топлива.

Поэтому принимать решение, стоит ли устанавливать на автомобиль свечи зажигания с резистором необходимо, тщательно ознакомившись с техдокументацией, идущей к авто.

Если изготовитель указывает, что необходимо использование таких свечей, то ими лучше пользоваться.

Описание системы отопления на «Двенашке»

В автомобилях ВАЗ 2112 применяется приточно-вытяжная вентиляция. Воздушный поток в данном случае поступает через специальные отверстия, которые находится в накладках для ветровых стекол. Сам воздух может поступать либо принудительно, под воздействием вентилятора отопителя, либо произвольно. Из салона воздушный поток выходит через щели, которые имеются между панелями дверей, а также в их торцах. В эти отверстия встроены специальные клапаны, которые пропускают воздушный поток наружу, а также задерживают его попадание внутрь, что позволяет улучшить теплоизоляцию в салоне.

Радиаторное устройство применяется для подогрева воздушного потока, этот узел устанавливает необходимую температуру, в результате чего воздух греется.

1. Сам радиатор. Он установлен в пластиковом кожухе, находится горизонтально под контрольным щитком.
2. Непосредственно конструкция включает в себя два ряда, выполненных из алюминия, шлангов, на которые установлены два пластиковые бачка. На левом бачке расположены два штуцера — через один осуществляется слив, а через второй — поступление антифриза в систему.
3. Для регулировки объема поступающего воздуха используются заслонки. Если эти элементы будут установлены в крайние положения, то воздушный поток поступать в салон не будет.
4. Еще одна особенность — в отличие от других моделей ВАЗ, в 2112 отсутствует кран отопителя, предназначенный для перекрывания потока антифриза. Соответственно, при функционирующем двигателей обеспечивается постоянный подогрев радиаторного устройства, что способствует оперативному прогреву салона. Благодаря значительному уменьшению стыков, во многом улучшается герметичность системы.

Замена и доработка печки

При плохом поступлении теплого воздуха по вине воздуховода напрашивается небольшая модернизация печки ВАЗ, каналов для воздуха. Так, достаточно эффективно показали себя отопители 2112-01 и 2112-02. Самостоятельная наладка и доводка печки ВАЗ позволит обеспечить нужный комфорт.

Печка была включенна на первой скорости и когда заводил, видимо вся энергия ушла чтоб завести двигатель, а мотрочик печки не запустился. Вот в итоге и сгорел резистор отопителя печки. Включил 4-тую, работает. Только сразу не запихнув на место под бардачок не включайте, расплавится без обдува. У газели резистор отопителя очень похож на наш, но он трехконтактный и вместо термопредохранителя там впаяна какая-то большая черная квадратная деталька. Думаете блок сопротивлений у меня аналогичный и проблема скорее всего такая же?А по вопросу, рекомендую поискать самовосстанавливающиеся темопредохранители на основе биметалла.

Я такие термопредохранители не раз менял в разных устройствах. То есть он одноразовый.Для чего он тогда нужен,для защиты корпуса печки от плавления? На ВАЗ 2112 2004 года моторчик печки какого образца, нового или старого? Четвертая скорость не работала потому, что появились кольцевые трещины по пайке в блоке САУО. Пропаял и все стало работать. Мерил на снятом двигателе отопителя 2111 так запомнилось.

Система печка имеет 2 заслонки. Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели.

Ремонт САУО

Перед тем, как выполнять ремонт блока САУО ВАЗ 2110 стоит убедиться, что проблемы с печкой связаны именно с ним. Для этого следует подключить заведомо рабочий блок управления отопителем (взять у друга или в магазине). Если с рабочий блоком САУО проблем с печкой нет, тогда пробуем выяснить в чем причина. Если заведомо рабочий блок САУО не помог, значит проблема с печкой в другом.

Снимаем кнопки рядом с блоком САУО. Вытаскиваем блок управления печкой.Устанавливаем регуляторы в положение 0 и снимаем, а затем снимаем с защёлок переднюю крышку и стекло. Выкручиваем 2 винта спереди и 1 сзади.Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. В данном примере обнаружили надломленную перемычку. Припаиваем ее с одной и с другой стороны.Сборка в обратной последовательности. Теперь работают все скорости блока САУО.

FAQ по работе печки ВАЗ 2110

Не работает 1я скорость печки

Все скорости вентилятора печки (кроме последней) подключены через дополнительный резистор отопителя, который находится под жабо (ветровой накладкой). Одной из причин, когда не работает первая скорость отопителя это неисправность этого резистора. В зависимости от блока САУО этот доп.резистор различается:

РДО 2108-8101081 применяется на самых старых блоках САУО, у которых только 2 скорости. (0 А 1 2).

РДО 2110-8118022-01 устанавливается на модифицированный отопитель до сен-2003г, блок САУО имеет 3 скорости (0 А 1 2 3). Самая распространенная неисправность в этом сопротивлении — перестают работать все скорости печки, кроме максимальной 3. Причина — отпаивается термопредохранитель (указан красной стрелкой), лечится припаиванием его на место. Но если будет отпаиваться и в последствии, надо смотреть в сторону моторчика, моторчик берет очень большей ток (не смазан, износ щеточного узла и т.д.).

РДО 2123-2118022 устанавливается на последние отопители с сен-2003г, блок САУО имеет 4 скорости и не имеет режима авто (0 1 2 3 4).

• Кроме неисправности доп.резистора отопителя проблема может быть и в контактах платы блока управления печкой. Не редко из-за высокой температуры плата сильно нагревается и контакт отпаивается. Внимательно просмотрите все контакты на платы, особенно в местах подачи питания.
• Зачистить контакты.

Не работает 2я скорость печки

Причина точно такая же, как и в случае, когда не работает первая скорость отопителя.

Не работает 3я скорость печки

1. Если 3я скорость последняя, тогда она работает без сопротивления (напрямую). И проблема может быть в контактах блока САУО (зачистить/обжать), либо в контактах на плате блока САУО.
2. Если у Вас блок управления печкой с 4мя скоростями вентилятора (0 1 2 3 4), тогда смотри проблемы с 1ой скоростью печки.

Не работает 4я скорость печки

Причина точно такая же, как и в случае, когда не работает третья скорость отопителя.

Печка на 1 и 2 скорости дует одинаково, то есть разницы между первыми скоростями почти нет, а на 3 скорости дует на много сильнее

Причина в дополнительном резистор отопителя, его нужно заменить.

Не регулируется температура на блоке управления печкой или вентилятор печки не работаетРазобрать блок САУО и внимательно просмотреть все дорожки и контакты. Если видимых дефектов нет, тогда искать причину нужно в той части, которая указанана фото.

Другой причиной может быть плохой контакт в блоке предохранителей. С обратной стороны блока есть 6ти клемная фишка, синий провод на ней — это к вентилятору. Возможно в этом разъёме на месте соединения он обгорел. Необходимо заменить фишку и обжать новый разъём. Снять блок, разобрать и припаять ножку (возможно, она от нагрева оплавилась и отпаялась).

p.s. Если есть другие решения проблем работы печки, тогда оставляйте комментарии, будем дополнять FAQ по работе блока САУО. Кстати, неисправности в работе отопителя могут быть вызваны и другими причинами.

Что чаще всего выходило из строя в печке Вашей «десятки» ?

Блок предохранителей ваз 2112

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

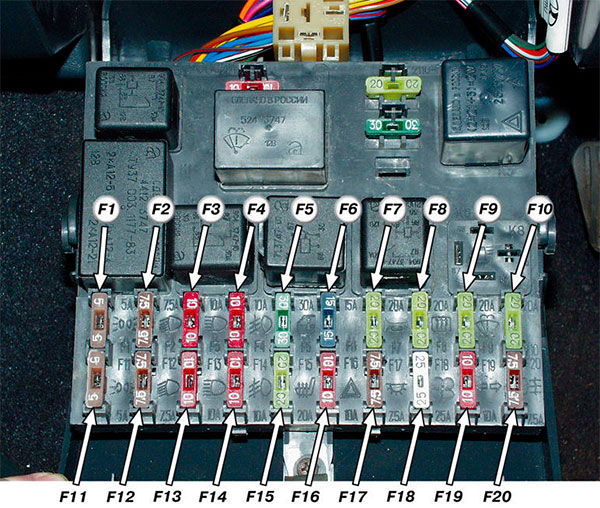

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

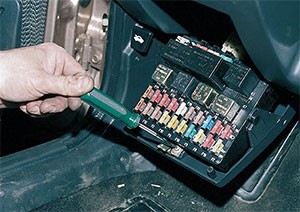

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты F2 — 7,5A — Ближний свет (левая фара) F3 — 10A — Дальний свет (левая фара) F4 — 10A — Передняя правая противотуманная фара F5 — 30A — Электрические двигатели стеклоподъемников дверей F6 — 15A — Переносная лампа (прикуриватель) F7 — 20A — Звуковой сигнал, вентилятор радиатора F8 — 20A — Элемент обогрева заднего стекла F9 — 20A — Очиститель и омыватель лобового стекла F10 — 20A — Резервный F11 — 5A — Лампы габаритного света правой стороны F12 — 7,5A — Ближний свет (правая фара) F13 — 10A — Дальний свет (правая фара) F14 — 10A — Противотуманная фара (левая) F15 — 20A — Электрический обогрев сидений F16 — 10A — Поворотники, аварийный сигнал F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей. F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

1. Модуль зажигания 2. Датчики подогрева, расхода воздуха, скорости 3. Топливные форсунки, насос, реле 4. Вентилятор 5. Бензонасос 6. Зажигание

Диагностика, ремонт и замена

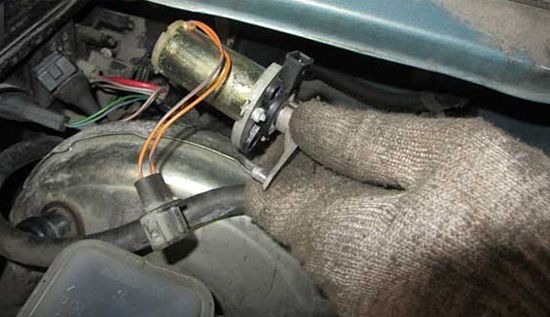

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Функциональное назначение автомобильного резистора

Ваз 2110 замена резистора печки

С практической точки зрения резистор является токовым посредником между источником и конечным пунктом назначения. Источником тока в автомобиле является аккумулятор, конечным же пунктом назначения любое устройство, которому необходимо электричество. Основные функции резистора автомобиля:

• поддержание функционирования целостной электропечи в автомобиле;
• трансформация электрического напряжения из заданного в нужное значение;
• предохраняющая;
• обеспечение качественного и эффективного функционирования электроники автомобиля;
• избирательность в процессе функционирования и т.п.

Роль резистора в поддержание функционирования отопителя

Замена резистора печки ваз 2110

Отопитель, она же печь обогрева функционирует благодаря поступающей энергии электричества. Само же электричество генерируется аккумулятором, а затем направляется в печь. В этой простой схеме роль резистора(см. Как выполняется на ВАЗ 2110 замена резистора отопителя) заключается в создании напряжения должного уровня.

Примечание. Объективно необходимо понимать, что в автомобиле резисторов много, а аккумулятор один и он вырабатывает определённую величину напряжения. Благодаря резистору ток трансформируется в нужные пределы величины. Если величина напряжения будет небольшой, то устройство не заработает. Напротив, подведение чрезмерного напряжения приведёт к перегоранию устройства, которое функционирует на токе.

Схема: источник – резистор – печь:

• в начале ток генерируется в аккумуляторе, причём степень его напряжения значительно превышает необходимую;
• после того как ток выработался, он поступает в резистор;

Резистор печки ваз 2110

• в резисторе происходит трансформация электрического напряжение с заданной в необходимую величину;
• в результате, после похода через резистор, напряжение тока совпадает с тем значением, которое необходимо для функционирования печи обогрева.

Основные причины, которые способствуют преждевременному выходу из строя резистора печи:

• рабочая перегрузка в результате длительного и беспрерывного функционирования печки ваз;
• низкое базовое качество самого резистора;
• неисправность проводки;
• неправильный индивидуальный подбор резистора и т.п.

Примечание. Иногда некоторые отопители могут функционировать даже в случае, когда произошло перегорание резистора, что актуально правда, на максимальной мощности. Не стоит допускать такой работы, во-первых, сам аккумулятор выйдет из строя, во-вторых, может произойти возгорание поводки.

Печь отопления выполняет функцию портативного обогревателя и благодаря резистору способна функционировать в несколько заданных режимах. Ключевая особенность системы отопления ВАЗов заключается в узле управления, который состоит из двух рукояток. Функции левой рукоятки:

• создание и коррекция температурного режима в диапазоне от 16 и до 28 градусов;
• осуществляет в случае необходимости полное закрытие или открытие отопительных заслонок, в зависимости от того, в какой точке находится левая рукоятка: красной или синей;
• регулирует поступление как холодного, так и горячего воздуха.

Функции правой рукоятки:

• задание должного температурного режима;
• если задать нулевое положение правой рукоятки, то произойдёт запуск работы отопителя;
• в случае если ручку рукоятки перевести в первое положение, то скорость крутящегося момента вентилятора достигнет своего срединного предела;
• поворот рукоятку во второе положение, будет означать снижение скорости частоты вращения вентилятора печки и она со средней превратится в малую;
• положение рукоятки правой рукоятки в позиции А, означает перевод вентилятора отопителя в автономный режим функционирования.

Примечание. В случае обнаружения неисправности электродвигателя и проведения его генеральной очистки, однако, безрезультатной, говорит о том, что единственным выходом в данной ситуации является проведение полной замены электродвигателя печи.

Особенности устройства системы отопления ВАЗ 2110

Управление узлом отопительной системы осуществляется двумя рукоятками.Итак:

• Левая задает желаемую температуру в диапазоне от 16 до 28 градусов. Крайние положения рукоятки, обозначенные красной и синей точками, обеспечивают полное открывание или закрывание заслонки отопителя, подачу горячего или холодного воздуха.
• Правая рукоятка устанавливает режим работы вентилятора. При установке в положение 0 – вентилятор включается, положение I– вентилятор имеет среднюю частоту вращения вентилятора, II – малая частота, А – управление вентилятором автоматическое.
• В выводные контролеры поступает информация от:

1. датчика контролирующего температуру воздуха внутри салона;
2. датчика, регулирующего положение вала микроредуктора привода заслонки отопительной системы – дает информацию о положении заслонки.

• При положении А, переключателя режима работы вентилятора, контролер выполняет еще и управление частотой вращения вентилятора, которая зависит от разности имеющихся температур воздуха задатчика и в салоне.
• Клапан рециркуляции при включении выключателя ускоряет прогрев воздуха в салоне авто ВАЗ 2110. Это происходит за счет перекрывания поступления наружного воздуха в салон, а циркуляция его происходит через отопитель только в салоне.
• Электродвигатель в вентиляторе отопителя имеет возбуждение от постоянных магнитов.
• Встроенный дополнительный резистор служит для создания малой частоты вращения. В устройстве две спирали: сопротивление одной 0,23 Ом, другой 0,82 Ом.
• Если в цепи включены обе спирали это обеспечивает первую скорость вращения вентилятора.
• Спираль 0,23 Ом обеспечивает вторую скорость.
• Отключение резистора обеспечивает вращение вентилятора с максимальной третьей скоростью, величина которой – 4100 об/мин.

Замена резистора в системе отопления ВАЗ 2110

Если вентилятор в отопительной системе работает только на третьей скорости, но не переключается на первую и вторую, причина скорее всего в выходе со строя резистора, которому нужназамена. Резистор отопителя ВАЗ показан на фото.

Дополнительный резистор

За вакуумным усилителем, сбоку отопителя установлен дополнительный резистор.В нем:

• первая спираль имеет сопротивление 0,23 Ом;
• вторая с величиной сопротивления равной 0,82 Ом.

Заменить резистор можно своими руками. Несложная инструкция подскажет водителю как правильно выполняется замена дополнительного резистора отопителя ВАЗ 2110.Итак:

• От аккумуляторной батареи отсоединяется провод от минусовой клеммы.
• Снимается облицовка, накладка ветрового стекла и обивка, предохраняющая от шума.
• Для более удобной работы лучше снять вакуумный усилитель.
• Отсоединяется от контактов на дополнительном резисторе колодка с проводами.
• С помощью омметра проверяется исправность устройства. Снимать резистор для проверки не обязательно.

Омметр поочередно подсоединяется к контактам резистора. При показании сопротивления на устройстве сильно отличающемся от номинального, необходима замена резистора отопителя ваз 2110.

https://youtube.com/watch?v=hSYKM2k1ShQ

Схема проверки исправности дополнительного резистора

Отворачивается винт, который крепит резистор и деталь вынимается из автомобиля.

Замена резистора на отопителе ВАЗ 2110

Новый резистор, цена которого невысокая, устанавливается в порядке обратном снятию. К резистору колодка подсоединяется лишь в одном положении.

Как выполняется замена дополнительного резистора отопителя на ВАЗ 2110 можно посмотреть на видео.
Исправно работающие отопление и вентиляция в салоне любого автомобиля создают комфорт пассажирам и водителю в любое время года

Помимо этого они обеспечивают хороший обзор изнутри салона через стекла, что очень важно для безопасности движения авто по дорогам
