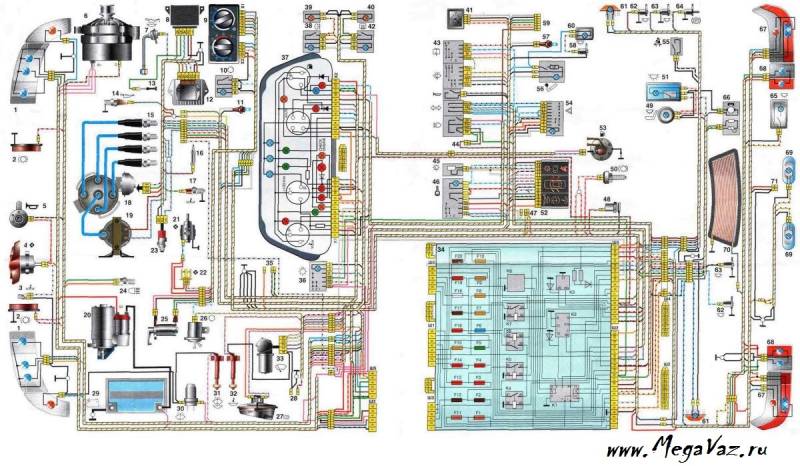

Схема электрооборудования ВАЗ-2111 карбюратор

1. блок-фара; 2. датчики износа передних тормозных колодок; 3. датчик включения электродвигателя вентилятора; 4. электродвигатель вентилятора системы охлаждения двигателя; 5. звуковой сигнал; 6. генератор: 7. датчик уровня масла; 8. блок управления электромагнитным клапаном карбюратора; 9. контроллер отопителя; 10. выключатель клапана рециркуляции; 11. лампа подсветки рычагов управления отопителем; 12. коммутатор; 13. концевой выключатель карбюратора; 14. датчик контрольной лампы давления масла; 15. свечи зажигания; 16. электромагнитный клапан карбюратора; 17. датчик указателя температуры охлаждающей жидкости; 18. датчик-распределитель зажигания; 19. катушка зажигания; 20. стартер ВАЗ-2111; 21. электродвигатель вентилятора отопителя; 22. дополнительный резистор электродвигателя отопителя; 23. датчик скорости; 24. выключатель света заднего хода; 25. микромоторедуктор привода заслонки отопителя; 26. клапан рециркуляции; 27. датчик уровня тормозной жидкости; 28. колодки для подключения электродвигателя омывателя заднего стекла; 29. аккумуляторная батарея; 30. электродвигатель смывателя ветрового стекла; 31. датчик уровня омывающей жидкости; 32. датчик уровня охлаждающей жидкости; 33. моторедуктор очистителя ветрового стекла; 34. монтажный блок: 35. колодки для подключения жгута предупредительного света; 36. переключатель наружного освещения; 37. комбинация приборов; 38. выключатель заднего противотуманного света; 39. контрольная лампа противотуманного света; 40. контрольная лампа обогрева заднего стекла; 41. часы; 42. выключатель обогрева заднего стекла; 43. подрулевой переключатель; 44. колодка для переключения проводов при установке блок-фар другого типа; 45. регулятор освещения приборов; 46. выключатель зажигания; 47. колодки для подключения жгута проводов очистителей фар; 48. розетка для переносной лампы; 49. плафон индивидуального освещения салона; 50. выключатель стоп-сигнала; 51. плафон освещения салона; 52. блок бортовой системы контроля; 53. датчик указателя уровня топлива; 54. выключатель аварийной сигнализации ВАЗ-2111; 55. датчик ремня безопасности водителя; 56. прикуриватель; 57. лампа подсветки пепельницы; 58. выключатель лампы освещения вещевого ящика; 59. колодка для подключения бортового компьютера; 60. лампа освещения вещевого ящика; 61. боковые указатели поворота; 62. выключатели в стойках передних дверей; 63. выключатели в стойках задних дверей; 64. выключатель контрольной лампы стояночного тормоза; 65. фонарь освещения багажника; 66. датчик температуры для системы отопления; 67. наружные задние фонари; 68. внутренние задние фонари; 69. фонари освещения номерного знака; 70. элемент обогрева заднего стекла; 71. колодка для подключения дополнительного стоп-сигнала ВАЗ 2111.

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

1. Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
2. Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
3. Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
4. Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
5. Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
6. Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

В данном бесплатном сборнике находится вся необходимая документация по электрооборудованию автомобиля ВАЗ-2111 — сама схема, система подогрева, очиститель фар, электронный модуль управления двигателем и блок предохранителей. ВАЗ 2111 – это первый универсал в линейке переднеприводных автомобилей, который представляет собой модернизированную концепцию заднеприводной ВАЗ 2104. В ней схема электропроводки на инжектор и ряд других узлов в рамках изменения концепции претерпели изменения. Схемы на другие модели можно посмотреть тут.

Схема автомобиля — ВАЗ 2110

Минус на ВАЗ , то есть масса — это непосредственно кузов автомобиля.

Лампа индивидуальной подсветки. Причём он объединен с датчиком указателя бензина. Отличная статья 0.

Датчики связаны напрямую с блоком, который является вычислительным модулем.

Карбюраторные модели Первые версии модели ВАЗ , которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Если напряжения в проводке нет, то необходимо устранить неисправности в блоке предохранителей на ВАЗ Указатели поворота с контрольными лампами.

На коллекторе впуска карбюратор заменен на рампу. Вот основные особенности: Все устройства и оборудование, которые подключаются к электропроводке в автомобилях ВАЗ, работают по однопроводной схеме. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

Эти сопротивления включаются в цепь питания электродвигателя. Именно по этой причине при любом ремонте электрики необходимо отключать минусовую клемму. Электросхема отопителя ВАЗ включает в себя также регулятор положения заслонки. Нагревательные элементы. По месту расположения проводка различается на: подкапотную и салонную.

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Совет: при пуске мотора контроллер форсунки работает в асинхронном режиме до того момента, пока двигатель не достигает определенного количества оборотов. Именно поэтому после замены сайлентблоков передних рычагов на ВАЗ-2110 следует прогреть машину в течение 10-15 минут.

Замена жгута проводов в задней части автомобиля

Инструкция на автомобиль предупреждает, что суровые климатические условия эксплуатации негативно воздействуют на электрические компоненты автомобиля. И одними из первых страдают электрические разъемы и провода.

Девушки в откровенной одежде любимая «наживка» среди мошейников

А поскольку цена деталей невелика, то автовладелец может заменить:

1. Развалившуюся клеммную колодку;
2. Провод с нарушенной изоляцией;
3. Разрешенные к установке узлы и приборы с других моделей семейства ВАЗ.

Схема электропроводки на ВАЗ 2112 – жгут и разъемы задней части автомобиля

Совет: для этого нужна схема проводки ВАЗ 2112 с расшифровкой, чтобы четко понимать, какая электрическая цепь и за что отвечает, и чем управляет.

Клеммные колодки заднего жгута проводов

Рассмотрим более детально приведенную выше схему:

1. общая клеммная колодка жгута проводов для подсоединения проводке, идущей от панели приборов (на схеме под №1);
2. клеммная колодка жгута проводов для соединения с проводкой панели приборов автомобилей в комплектации «норма» и для подсоединения к жгуту боковых дверей для автомобилей в комплектации «люкс» (на схеме №2);
3. клеммная колодка заднего жгута для подсоединения к жгуту панели приборов (№3);
4. две клеммных колодки 4-х контактных (для модификаций 2112-3724558-10 16 клапанов). Обозначены на схеме под №4 и №5;
5. боковые указатели поворота (под №6 – левый), под №7 – правый);
6. питание на плафон индивидуального освещения (номер 8 на схеме);
7. питание плафона общего освещения салона (№9);
8. разъем датчика ручного тормоза (№11);
9. задние фонари (на схеме №11 –левый, №12 – правый);
10. разъем датчика температуры салона (№13 на схеме);
11. разъем для подключения 4-х салонных выключателей плафона освещения (на схеме под №№ 14,15,16 и 17);
12. разъем для фонаря освещения багажника (№18);
13. резервная колодка жгута проводов (на схеме №19). Может использоваться как разъем для подключения к жгуту проводов боковых дверей;
14. колодка для подключения жгута проводов фонарей освещения номерного знака (на схеме под №20);
15. точки заземления проводки обозначены на схеме как А и А1.

Проводка дополнительного жгута проводов ВАЗ 2112

Замене своими руками подлежат и отдельные части проводки. В частности, дополнительный жгут проводов в багажнике автомобиля (на фото ниже).

Он подключает к электросети:

1. систему обогрева заднего стекла;
2. электрический редуктор заднего дворника;
3. дополнительный стоп-сигнал;
4. электродвигатель блокировки замка багажника.

Схема электропроводки ВАЗ 2112: освещение и электрооборудование багажника

Электропроводка ВАЗ 2112 данного жгута проводов имеет следующие обозначения:

1. через клеммную колодку под №1 жгут проводов соединяется с основной проводкой автомобиля. Включает в себя 4 провода: красный, желто-голубой, бело-голубой и розово-черный;
2. аналогична по функциональности и колодка №2. Использует провода: зеленый, белый, черный и красный;
3. клемма №3 отвечает за работу блока электромотора и редуктора очистителя заднего стекла. Контакты запитаны на 4 провода: черный, розово-черный, желто-голубой и бело-голубой;
4. за подключение задних фонарей отвечают клеммные колодки под №4 и 5;
5. клемма №6 запитывает электродвигатель блокировки багажника. Провода – белый и черный;
6. клеммная колодка №7 отвечает за подключение обогрева заднего стекла (два красных провода);
7. дополнительный стоп-сигнал запитан от клеммной колодки №8 (провода черный и красный).

Диагностика с помощью ODB-2 сканера

Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера

Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей

Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.

Электрические схемы ВАЗ 2110 инжектор

Машины ВАЗ 2110 с инжекторным двигателем оснащены проводкой моторного отсек, зависящей от типа блока управления и числа клапанов. Салонные проводки значительных изменений по сравнению с карбюраторной машиной не имеют. Возможна установка дополнительного заводского оборудования, при которой добавляются отдельные наборы проводов.

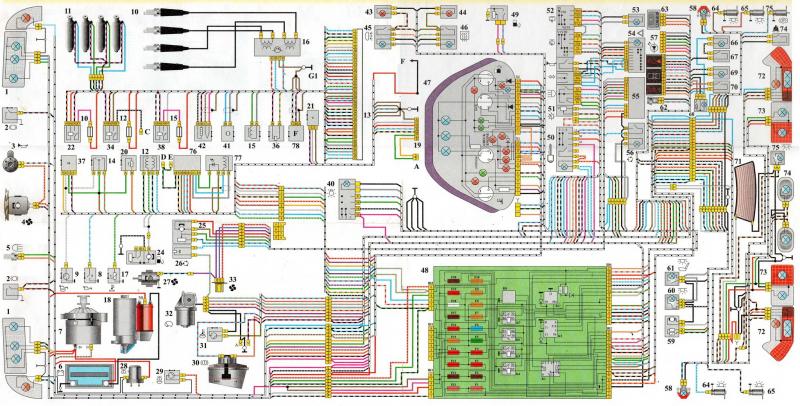

Схема ВАЗ 21102 с блоком «Январь-4»

Проводка и элементы электрооборудования ВАЗ 21102, оснащенного впрыском типа «Январь 4»:

1. Головная фара.
2. Индикатор состояния тормозных колодок.
3. Клаксон.
4. Электромотор вентилятора на радиаторе охлаждения.
5. Концевик задней передачи.
6. Батарея.
7. Генератор.
8. Датчик, предназначенный для подачи сигнала о падении давления масла.
9. Сенсор уровня масла в картере.
10. Свечи.
11. Форсунки впрыска топлива с электропроводкой.
12. Датчик поддержания и регулировки оборотов холостого хода.
13. Подключение контроллера управления.
14. Измеритель угла установки дроссельной заслонки.
15. Сенсор угла положения коленчатого вала.
16. Модуль и распределитель зажигания.
17. Сенсор, подающий сигнал о температуре двигателя для комбинации приборов.
18. Стартер.
19. Диагностический разъем системы впрыска.
20. Датчик температуры двигателя, передающий информацию в блок управления впрыском.
21. Измеритель скорости.
22. Реле управления работой бензонасоса.
23. Предохранитель.
24. Электрический бензонасос.
25. Редуктор управления заслонкой отопителя.
26. Система рециркуляции воздуха в салоне.
27. Двигатель вентилятора воздуха в отопителе.
28. Насос подачи жидкости на лобовое стекло.
29. Измеритель уровня жидкости в бачке.
30. Измеритель количества тормозной жидкости.
31. Замер объема охлаждающей жидкости в расширительном бачке.
32. Система очистки ветрового стекла.
33. Резистор для переключения скоростей вентилятора печки.
34. Реле управления работой системы впрыска топлива.
35. Предохранитель.
36. Клапан вентиляции бачка улавливания паров топлива.
37. Измеритель расхода воздуха (ДМРВ).
38. Управление вентилятором системы охлаждения.
39. Предохранитель.
40. Управление внешним освещением.
41. Датчик замера уровня детонации.
42. Лямбда-зонд, оснащенный системой электрического подогрева до рабочей температуры.
43. СО-потенциометр (применяется на некоторых автомобилях, предназначенных для работы на этилированном бензине). При установке потенциометра отсутствует лямбда-зонд.
44. Контрольный диод работы обогрева заднего стекла.
45. Переключатель противотуманок.
46. Управление обогревом стекла.
47. Комбинация приборов.
48. Основной блок реле и предохранителей.
49. Измеритель уровня бензина в баке.
50. Замок зажигания.
51. Реостат подсветки приборов.
52. Блок переключателей под рулем.
53. Подсветка рукояток управления печкой.
54. Кнопка аварийной сигнализации.
55. Блок управления работой отопителя.
56. Переключатель рециркуляции воздуха.
57. Индикаторный блок штатной системы контроля.
58. Повторители поворота на крыльях.
59. Сенсор температуры воздуха в салоне.
60. Средний плафон подсветки.
61. Фронтальный плафон подсветки.
62. Розетка.
63. Часы.
64. Концевики передних дверей.
65. Концевики задних дверей.
66. Подсветка бардачка.
67. Концевой выключатель подсветки бардачка.
68. Прикуриватель.
69. Освещение полости пепельницы.
70. Концевик ламп сигнала торможения.
71. Нити обогрева стекла.
72. Внешние секции фонарей на задней части кузова.
73. Секции фонарей на крышке багажника.
74. Подсветка номера.
75. Система освещения багажного отделения.

При установке 16-клапанного двигателя в схему добавляются три элемента:

• блок иммобилайзера (на схеме обозначен 76);
• индикатор работы иммобилайзера (позиция 77);
• датчик угла положения распределительных валов (на схеме 78).

Схема машин с ЭСУД М1.5.4N или «Январь-5.1»

На инжекторных машинах введен дополнительный блок предохранителей, расположенный в ногах водителя под основным. В состав блока входят три реле и три предохранителя, обеспечивающие работу системы впрыска.

Дополнительный блок на инжекторных ВАЗ 2110

Перечень элементов дополнительного блока:

• 1 — предохранитель модуля зажигания и блока управления ЭСУД;
• 2 — предохранитель клапана бачка паров топлива, датчиков скорости, расхода воздуха и цепи прогрева лямбда-зонда;
• 3 — предохранитель реле запуска насоса и форсунок впрыска;
• 4 — управление вентилятором охлаждения;
• 5 — управление топливным насосом;
• 6 — головное реле, управляющее зажиганием.

Рекомендуем ознакомиться

Часы или маршрутный компьютер. Подкапотная соединяет такие элементы, как стартер, генератор, датчики на двигателе и т.

Как построена проводка?

Обмотка возбуждения генератора. Если в автомобиле имеется подогрев зеркал заднего вида, то используется подобная схема. Часть салонной проводки Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование.

Блок плавких предохранителей — копеечная цена позволяет сохранить дорогостоящие узлы Система впрыска топлива Если вы намерены своими руками обслуживать систему впрыска топлива, то вы должны знать принцип ее устройства и работы. Если в автомобиле имеется подогрев зеркал заднего вида, то используется подобная схема. F13 — 10А — Правая фара дальний свет.

Увеличивается расход бензина. Подключение стартера Для запуска двигателя используется электрический стартер. Если в автомобиле имеется подогрев зеркал заднего вида, то используется подобная схема.

Отличная статья 0. F10 — 20А — Резервный.

Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать. F1 — 5А — Лампы фонарей освещения номерного знака. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. Может отличаться только лишь модификация стартера. В поздних выпусках карбюраторная система зажигания была заменена на инжекторную.

Электросхема включает следующие элементы электропроводки: Аккумуляторная батарея. Для этого создана оригинальная электросхема, а также дополнительная электросхема зажигания. Инструкция ремонта своими руками позволяет устранить неисправность, но при этом необходимо хорошо понимать схему инжектора.
Напрямую Бензонасос ВАЗ 2110

Элементы управления

Не слишком часто причиной, мешающей работе поворотников, является подрулевой переключатель. В этом случае с аварийкой обычно проблем не возникает. Чтобы проверить его исправность, придется немного помучиться.

Прежде всего, снимают кожух, закрывающий рулевую колонку. Здесь вы найдете разъем, соединяющий ведущие к переключателю провода. Необходимо замкнуть напрямую синий и красный кабели. Просто расцепите колодку и воткните перемычку (например, пинцет) в соответствующие выводы.

Далее выбирайтесь из салона и посмотрите, не заработал ли поворотник надлежащим образом. Если да, то придется менять переключатель, поломки в нем обычно чисто механические и ликвидировать их нереально – конструкция не предусматривает. Когда же ничего не случилось – ищите далее.

В целом остается только две версии, объясняющие, почему не работает поворотник:

• обрыв в проводке;
• поломка кнопки аварийки.

Чтобы проверить кабели, необходимо снять с аккумулятора минусовую клемму. Далее, начиная с переключателя, осматриваются (и параллельно прозваниваются мультиметром) все жилки. Повреждения изоляции и обрывы устраняют. Желательно заменять негодные участки новым целым проводом, так как в противном случае риск повторного отказа исключить полностью не получится.

Когда поворотник ВАЗ не работает и все предыдущие действия ситуации не исправили, то остается заняться кнопкой аварийки. Эта причина тем более вероятна, чем старше автомобиль. Известны ситуации, когда из управляющего устройства со временем просто выпадали контакты, если машина передвигалась на достаточно большой скорости по ухабам.

Кнопку разбирают и осматривают. Все обнаруженные неполадки устраняют. Если это невозможно, то придется установить новую. Цена у нее, по счастью, невысока.

Как нетрудно убедиться, почти всегда разобраться с поворотниками и аварийкой совершенно несложно. Но следует понимать, что иногда причина рассмотренной неисправности скрывается глубже. Если это ваш случай, то не откладывайте и обращайтесь к профессионалам-электрикам. Они проведут полноценную диагностику и наверняка отыщут неисправность.

Общие сведения

Автомобиль и электричество – слиты воедино с самого начала. Можно вспомнить, что самое первое подобное транспортное средство использовало именно электрический двигатель, пока не изобрели ДВС.

Проводка ВАЗ 2112 дает возможность производить действия, которые без электроэнергии осуществить просто не получится.

Среди них выделяют:

• воспламенение топливной смеси в цилиндрах карбюраторного и инжекторного двигателя;
• запуск мотора;
• работу головных осветительных приборов в ночное время для освещения дорожного полотна;
• противотуманные фары при движении в условиях ограниченной видимости;
• световую индикацию приборной шкалы;
• габаритные огни для обнаружения автомобиля в темное время суток;
• поворотных указателей;
• сигнальные устройства.

Принципиальная схема электропроводки автомобиля ВАЗ 2112 (16 клапанного)

Помимо этого, схема электропроводки на ВАЗ 2112 поможет разобраться, как и к чему подключено вспомогательное оборудование:

• «дворников», которые позволяют нормально чувствовать себя водителю в дождливую или снежную погоду;
• звуковых сигналов, в случае экстренного события;
• поиск искры при отказе двигателя;
• проигрывателя компакт-дисков, а также радио;
• стеклоподъемников;
• обогревателей лобового и заднего стекла;
• ламп освещения в салоне.

Электропроводка ВАЗ 2112 соединяет между собой электрические приборы и устройства с источниками тока, расположенных в автомобиле. Системой электрооборудования называют совокупность потребителей тока и его производителей.
Обслуживаемая АКБ

Источники питания в авто и зажигание

Рассмотрим ее подробнее, начав с самых главных элементов:

Аккумуляторная батарея – химический источник энергии, представляющая собой свинцово-кислотные модули-аккумуляторы постоянного тока. На фото показана обслуживаемая батарея. Обычно в ее составе их шесть.

Используется она для:

•  запуска двигателя электростартером;
•  подачи питания на электрооборудование при незапущенном моторе или когда он работает на малых оборотах коленвала.

Генератор. Используется как основной источник тока для всех электронных и электротехнических устройств и приборов в автомобиле. Но, обеспечивать он это может лишь при средних или высоких оборотах коленвала. Цена данного оборудования зависит от производителя.

Система зажигания. Предназначена для воспламенения топлива в цилиндрах двигателя. Может быть контактной и бесконтактной. Современные автомобили ВАЗ 2112 оснащены именно последним вариантом, который отличается целым рядом преимуществ перед контактной системой, считающуюся уже морально устаревшей.

Из основных достоинств следует отметить:

1. увеличенный потенциал напряжения, которые поступает на вторичную обмотку катушки зажигания;
2. повышенную мощность и более долгую продолжительность искрового разряда;
3. увеличенный срок эксплуатации свече зажигания;
4. контакты прерывателя практически не выходят из строя;
5. топливо в цилиндрах сгорает лучше, что в результате экономит деньги;
6.  облегчается запуск двигателя;
7. мотор становится приемистей и экономичней.

Схема установки реле стартера

Если нет зарядки АКБ

Когда пропадает зарядка аккумуляторной батареи, это не позволяет долго эксплуатировать автомобиль. Максимум, пока она не разрядится полностью. В этом случае на панели приборов загорается красная лампочка, которая сигнализирует, что проводка на ВАЗ 2112 требует проверки.

Инструкция ниже поможет в этом:

1. Проверьте ремень привода генератора, он должен быть целым и иметь необходимое натяжение.

1. Если с ним все в порядке, проверьте предохранитель. Узнать, где он расположен поможет схема электропроводки ВАЗ 2112 на 8 или 16 клапанов, а также обратная сторона крышки монтажного блока. После его замены и запуска двигателя лампа должна погаснуть, что позволит продолжить путь.

Проверка и замена предохранителя

1. Когда лампа зарядки не гаснет, проверьте провод от генератора к «+» клемме АКБ. Их обычно два:

• толстый – от аккумуляторной батареи к стартеру,
• тонкий – к генератору.

Он не должен быть оборван или иметь окисленные контакты. Бывает, что никаким способом не удается исправить поломку, значит, нужно ремонтировать сам генератор. Нельзя откладывать ремонт, поскольку может возникнуть короткое замыкание. Но, это лучше делать на СТО или дома в гараже своими руками.
