Что делать с нерабочим лямбда-зондом

Виды обманок

Игнорировать поломку ЛЗ никак не получится. Если ДК работает некорректно или вовсе отключился, функционирование двигателя нарушается, и он переходит в аварийный режим. Чтобы этого не произошло, надо поставить обманку — самодельную или покупную. Опытные автомобилисты предпочитают делать обманку своими руками.

Обманки имеются в продаже, но обходятся они дороже самодельных. Это особенно касается электронных — механические стоят дешевле. Бывает, что нужную запчасть трудно найти, в этом случае также приходится делать ее своими силами.

Механические

Их часто называют «ввертышами». Материал изготовления — бронза и сталь. Внутри «проставка» заполнена порошкообразной керамикой со специальным катализирующим покрытием. Из-за втулки газы быстро сжигаются, возникает разница в импульсах 1-го и 2-го датчиков.

Если автомобилист умеет обращаться с токарным станком, он может выточить втулку сам, если нет — заказать токарю. Он за небольшую плату выточит деталь по чертежу. Втулка готова к эксплуатации, но лучше заполнить ее керамическим порошком. Найти его несложно.

Чтобы сделать втулку, понадобится:

• заготовка;
• отвертка;
• гаечные ключи.

Самодельная и купленная механическая обманка (МО) устанавливаются одинаково:

1. Поставьте авто на эстакаду.
2. Отсоедините клемму «минус» на аккумуляторе.
3. Выкрутите ДК и поставьте вместо него втулку.
4. Во втулку вкрутите датчик.

Потребность в услугах токаря снижает привлекательность создания самодельной МО. Если у автомобилиста нет токарных навыков и доступа к станку, по стоимости разница получается незначительной.

На заметку!

Обычно МО ставят на первый ДК, стоящий ближе к коллектору: он более чувствительный.

Как только будет поставлена обманка ДК, ошибка «Check Engine» исчезнет. Если этого не случилось, придется искать другой способ решения проблемы.

Электрические

Второй способ устранения проблемы с ДК — создание электронной обманки (ЭО) по специальной схеме. Так как ЛЗ посылает сигналы на контроллер, ЭО, подключенная к проводам, идущим от датчика к разъему, позволяет нивелировать чувствительность системы. В этом случае, несмотря на неисправность ЛЗ, мотор продолжит корректную работу.

Место установки ЭО определяется моделью авто. Например, ее местом установки может быть моторный отсек, торпеда или пространство между сиденьями.

ЭО — это микропроцессор в одном кристалле. Он анализирует процессы, протекающие в катализаторе. А получив и обработав информацию от первого ДК, трансформирует их в показатели второго ДК и отправляет на ЭБУ авто сигнал, необходимый для корректной работы мотора.

Для самостоятельной установки ЭО понадобится:

• схема подключения ЛЗ;
• паяльник с максимально малым жалом;
• припой;
• канифоль;
• конденсатор на 1 мкФ, неполярный;
• резистор на 1 Мом;
• нож;
• изолента.

Прежде чем приступать к монтажу электросхемы, необходимо разобраться в количестве и цвете проводов, идущих на ЛЗ. В авто бывает от 2 до 4 проводов. Количество зависит от наличия дополнительного нагрева.

Обычно попадаются датчики с 4 контактами. Из них 2 ответственны за нагрев. Их во время монтажа трогать не нужно. Для установки потребуются 2 провода — масса и контакт. Обычно в интернете на схемах указывается цвет проводов, но он может не совпасть с их окраской в каком-то конкретном автомобиле. Поэтому надо ознакомиться с индивидуальной схемой и найти нужные провода.

Порядок монтажа обманки на ЛЗ:

1. Отсоедините клемму «минус» на аккумуляторе.
2. В сигнальный провод впаяйте резистор. Для этого разрежьте его ножом и разместите в разрыве сопротивление с помощью паяльника.
3. Найдите массу и сигнальный провод и впаяйте между ними конденсатор.
4. Все полученные соединения заизолируйте. Если все сделано правильно, система должна работать.

Чтобы продлить работу электронной схемы, внедренной своими силами в систему контроля, рекомендуется поместить ее в небольшой пластиковый контейнер или любую другую подходящую по размеру коробку. Сверху заалейте схему эпоксидной смолой.

Эта простейшая схема, несмотря на хитроумность автомобильных систем, прекрасно работает. При этом расходы на ее создание минимальные по сравнению с покупкой электронного эмулятора. В последних используются самые современные схемы, зачастую с микропроцессорами, затраты на их приобретение будут в 10 раз больше, чем при самостоятельном изготовлении электронной обманки (ЭО).

ЭО — самый простой и эффективный вариант решения проблемы. Проблемы могут возникнуть только с подбором сопротивления. Но если даже оно не подойдет, его можно поменять, впаяв новое. Правда, сделать это надо, до того как схема будет залита эпоксидной смолой.

Как самостоятельно проверить лямбда зонд на исправность

Достоверный результат о причине поломки может дать только квалифицированная диагностика. Однако, понять, что датчик неисправен, возможно, и самостоятельно. Для этого:

Изучают руководство. Прилагаемая инструкция к прибору содержит параметры кислородного датчика

На них и важно ориентироваться

• Открыв и осмотрев моторный отсек, находят зонд. Внешнее загрязнение в виде сажи и/или светлого налета скажет об отложении свинца и ненормальной работе топливной системы. В этом случае прибор полностью меняют и диагностируют другие узлы авто, так как попадание на них грязи и тяжелого металла не сулит ничего хорошего.
• Если наконечник чист, проверку продолжают. Для этого датчик отключают и присоединяют к вольтметру. Авто заводят, увеличивая обороты до 2500/мин и, снижают до 200. Показания рабочего датчика варьируются в диапазоне 0,8–0,9 Вт. Отсутствие реакции или меньшие значения свидетельствуют о неисправности.

Также проверить зонд можно с помощью обедненной смеси, спровоцировав в вакуумной трубке подсос. В этом случае показания вольтметра при исправном приборе низки – до 0,2 Вт и ниже.

Заменить лямбда-зонд

Если кислородный датчик неисправен, есть несколько вариантов решения проблемы. Одна из них — поменять датчик лямбда-зонда. Сделать это можно самостоятельно, купив новую деталь в специализированном магазине или автосервисе

Обратите внимание на маркировку, которая нанесена на старый зонд. С точно такой же должен быть новый зонд

Замена происходит обязательно на охлажденном двигателе и отключенном зажигании. Для начала от старого устройства отключаются провода. Затем гаечным ключом отсоединяется старый зонд, а на его место ставится новый

Работать надо осторожно, не срывая резьбу

Если не уверены, что справитесь, обратитесь к специалистам. Где могут заменить лямбда-зонд? В любом автосервисе за небольшие деньги. Специалисты сделают работу качественно. Следующие 50 000–100 000 км оригинальный кислородный датчик отработает на отлично.

Преимущество установки нового датчика кислорода

• Экономит топливо от 5 до 15%. Изношенность датчика влияет на расход топлива, поэтому установка нового вернет его в норму;
• Улучшает работу двигателя;
• Со 100% уверенностью оповещает о выходе из строя катализатора;
• Уменьшает выброс вредных веществ.

Существенный минус такого решения — цена. Стоимость нового лямбда-зонда доходит до 25 000 рублей. Если у машины отключен или выбит катализатор, замена лямбда-зонда не поможет. Поможет программное отключение — чип-тюнинг.

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой – длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300…1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.

Вариант 2: лямбда-зонд как электронная схема

Электронная обманка на лямбда-зонд – уже более дорогой и сложный вариант, но более оптимальный. Как мы уже рассказали, датчик посылает контроллеру сигналы, которые как раз и можно изменить, подключив к проводам специальную схему-обманку. Но сперва ее нужно изготовить. Для этого вам понадобятся:

• Паяльник и специальная тонкая насадка на него;
• Ножик;
• Канифоль;
• Конденсатор 1 мкФ;
• Резистор 1 МОм.

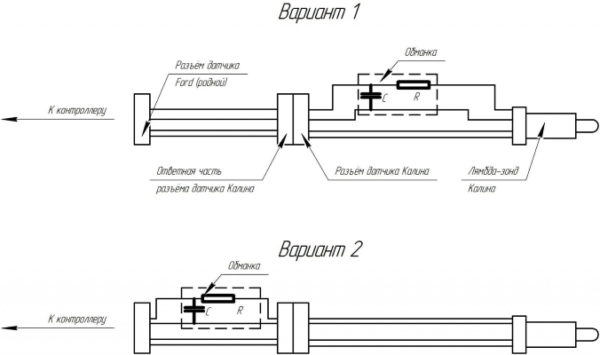

В изготовлении самого прибора вам поможет эта схема электронной обманки лямбда зонда.

При ее установке вам снова нужно отключить минус у аккумулятора, после чего важно изолировать соединения. Обычно для этого обманку помещают в пластик и заливают эпоксидным клеем

Подключать ее нужно к проводам, идущим от датчика к разъему. Место, куда вам нужно установить обманку, разное у каждой машины, так что поверьте торпеду, моторный отсек и зону-тонель между сидениями.

Какие обманки применяются на лямбда зонд?

Существует довольно много способов обойти этот датчик. Условно их можно разделить на две категории: механически и электронные.

Механическая обманка

Первая категория предполагает вмешательство в конструктивные особенности выхлопа. Для этого, катализатор снимают и на его место устанавливают специальную проставку. Она должна быть точно таких же размеров и повторять свой оригинальный аналог. Внутри проставки рассыпают керамическую крошку, покрытую каталитическим слоем. Естественно, что эта деталь должна иметь отверстия под выхлопные газы.

В результате химических взаимодействий керамической крошки и выхлопных газов, вредные газы начинают окисляться, и в конце проставки получается очищенный газ, который имеет меньшее количество вредных веществ. Таким образом, два датчика, помещенных на разных сторонах этой проставки, снимают совершенно разные показания. Блок управления двигателем «думает», что работа датчиков проходит правильно и не выводит двигатель в аварийный режим работы.

Механический способ обхода лямбда зонд является самой дешевой и не требующей от водителя широких знаний в области автомобильной электроники.

Электронная обманка

Электронный способ бывает нескольких видов. Первые предполагают не просто обман ЭБУ, но и настройку максимально правильной работы двигателя. Второй же способ подразумевает вмешательство в контроллер и отключение специальной функции, осуществляющей контроль за количеством бензина в выхлопе.

Обман ЭБУ происходит за счет подключения специального эмулятора. В то время, как один из датчиков перестает работать, специальное устройство настраивается на требуемый режим и имитирует работу неисправного датчика. Таким образом, контроллер принимает сигнал с обоих датчиков, как и исправных. Кроме того, процессор такой обманки имеет более продвинутую функцию в области передачи информации, ведь он не только считывает количество бензина, но еще и выбирает наиболее оптимальную смесь при данном режиме работы и «подсказывает» ЭБУ, как правильно подать бензин и воздух.

Такое устройство, чаще всего изготавливается самостоятельно из одного резистора или конденсатора. Тем не менее, сейчас на прилавках магазинов появились уже готовые решения с небольшим процессором. Однако, порой, существуют и такие, чья цена превышает стоимость нового датчика, что является очень не выгодным.

Второй вид электронной обманки является не самым правильным, но довольно эффективным. Для этого электронный блок управления «перепрошивают» и он перестает учитывать сигналы, передающиеся от датчиков. Перепрограммирование осуществляется с помощью подключения ЭБУ к компьютерам и установки нового программного обеспечения. Многие мастера могут не только переустановить ПО, но и внести корректировки в уже имеющееся.

Данное вмешательство в бортовую сеть следует осуществлять при помощи специально обученного пероснала. Так как неправильная настройка контроллера может нанести двигателю серьезный урон.

Несмотря на все прелести и плюсы данных способов, все же рекомендуется как можно скорее произвести замену неисправной части. Ведь такие устройства не только влияют на грамотную работу контроллера, но и выполняют свою основную функцию – избавление от вредных веществ в атмосфере. А это, прежде всего, воздух, которым мы дышим.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

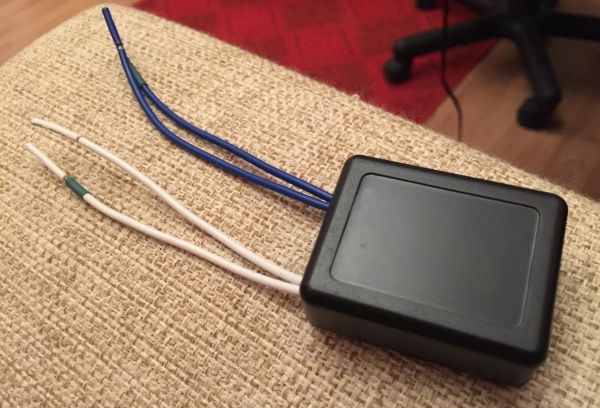

Эмулятор кислородного датчика

Имитатор лямбда-зонда эффективно используется на автомобилях с удаленным катализатором или на машинах с установленным газобаллонным оборудованием, устройство подключается к электрической схеме управления двигателем, достаточно достоверно эмулирует работу настоящего лямбда-зонда. Готовые фабричные эмуляторы можно встретить в розничной продаже, основой схемы-имитатора является электронный таймер, в роли которого чаще всего используется популярная микросхема NE555.

В основном эмуляторы промышленного производства устанавливаются после перевода машины на газ – после установки газобаллонного оборудования (ГБО) состав топливной смеси меняется, поэтому лямбда-зонд фиксирует повышенное содержание токсичных веществ в выхлопных газах, появляется ошибка. Рассмотрим, как установить имитатор кислородного датчика модели Zond-4 на автомобиль с ГБО.

Зонд-4 оснащен светодиодным трехцветным индикатором, сигнализирующим о состоянии топливной смеси (бедной или богатой). Свечение индикатора означает:

• зеленый цвет – бедная смесь;
• желтое свечение – соотношение топливо/ воздух в норме;
• красная индикация – смесь переобогащенная.

Крепится эмулятор в подкапотном пространстве, подключается к электрической схеме автомобиля с помощью четырех проводов. Задействовать Zond-4 очень просто, провода подсоединяем так:

• синий – с плюсом электроклапана ГБО;
• черный – с массой автомобиля;
• затем разрезаем сигнальный провод лямбда-зонда,
• желтый проводок соединяем с отводом самого кислородного датчика;
• белый – с другим концом разрезанного провода (он идет к блоку управления двигателем);
• изолируем всю оголенную проводку.

После подключения следует проверить работу Зонд-4: на бензине индикатор загораться не должен, при работе на газу – светиться зеленым, желтым или красным цветом.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту

Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно

С осторожностью стоит относиться и к покупке готовых прошивок в интернете

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое

Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Электронная обманка второго лямбда-зонда своими руками: схема и рекомендации

В таблице указаны два вида электронных конструкций. Если оценивать строго, то под определение ручной обманки попадает только схема из резистора и конденсатора, поскольку ее можно изготовить самому. Автономный блок действует на основе микросхемы, спаять которую в домашних условиях трудно.

Вариант №1: интеграция резистора и конденсатора в проводку

Универсальная схема, подходящая для многих машин, изображена на фото

При конструировании своими руками, принимать во внимание стоит только конфигурацию электронной обманки второго лямбда-зонда:

• Резистор впаивается в разрыв сигнального провода.
• Неполярный конденсатор присоединяется в разрыв «земли» и сигнального контакта.

Характеристики компонентов подбираются индивидуально для каждого автомобиля. Допустим для Mitsubishi Lancer X необходимы импульсный резистор на 1 МОм, 0,5 Вт, 5% и неполярный «кондер» 2,2 мкФ, 50 В. А для Nissan Primera – сопротивление 150 кОм, 1 Вт + конденсатор такого же класса, только на 1 мкФ. Примеров безрезультатного обмана лямбды – масса. Допустим на Audi A4 вмешательство такого рода бессмысленно. После впаивания компонентов система фиксирует факт подачи неверных показаний или вовсе отсутствие сигнала с датчика.

Вариант №2: микропроцессорная плата в разрыв проводки лямда-зонда

Интеллектуальные эмуляторы на базе микросхем средней сложности чаще покупают в готовом виде. Устройство имеет презентабельный вид: подключение выполняется без каких-либо скруток/спаек – только разъемные колодки.

Отключение

Автовладельцу может быть интересно, что будет, если самостоятельно отключить лямбда зонд. Теоретически это возможно, но крайне нежелательно. Если отключить лямбда зонд, ЭБУ включит автономный режим подачи смеси. Со временем это приведет к разным проблемам — нагару на поршнях, катализаторе, клапанах и так далее. Всё это в конечном итоге может привести к необходимости капитального ремонта.

При удалении катализатора отключить лямбда зонд можно программно. Программа движка подстроится под работу без датчика. Многие автосервисы предлагают услугу по отключению датчика кислорода.

Механическая обманка катализатора выхлопной системы своими руками

В таблице были представлены два вида «механики». Область их применения разная, различны конструкция и принцип действия.

Вариант №1: ввертыш с отверстием малого диаметра

Так называемые «пустые» механические эмуляторы подходят для узкой серии автомобилей с ЕВРО 3. Ориентировочно, это иностранные машины до 2004 года выпуска и отечественные – до 2011.

Принцип работы

Функция втулки – изолировать лямбду от прямого потока газов, в котором много кислорода. Через мелкое же отверстие на сенсор попадает лишь малая его часть, но достаточная для того, чтобы датчик ответил ЭБУ кондиционным сигналом.

Как сделать

Втулка вытачивается на токарном станке согласно представленному чертежу

Принимайте во внимание только конфигурацию и диаметр отверстия, связывающего датчик с выпускным трактом (1,5-2 мм). Остальные размеры необходимо корректировать, снимая фактические длины крепления лямбды на конкретном автомобиле

К примеру, только габаритная длина может колебаться в пределах 40-100 мм.

Температура в месте фиксации показаний составляет порядка 300…400°C, поэтому в качестве материала сойдет сталь или латунь. Заготовка – пруток.

Куда ставится

Деталь ввинчивается во выпускной тракт вместо второго лямбда-зонда. Датчик кислорода не выбрасывается, а закручивается в уже ввинченную втулку, и подключается к колодке.

Вариант №2: втулка с миникатализатором

Подходит для машин любого экологического класса ЕВРО.

Как работает

Идея решения состоит в том, чтобы очищать выхлоп только для датчика кислорода. Технически это выглядит так: компактный каталитический нейтрализатор с платиной, палладием и родием запрессован во втулочку.

Когда конструкция работает в сборе, газы, заходя в резьбовую вставку, сначала проходят соты, а затем попадают на кислородный сенсор. Он фиксирует уменьшение содержания кислорода, и ЭБУ воспринимает ситуацию в выхлопной как штатную.

Технология изготовления

Самостоятельно изготовить тяжело ввиду труднодоступности малогабаритных копий катализаторов. В остальном технология мало чем отличается от указанной в варианте №1. Работы ведутся на токарном станке, размеры на чертеже проставляются после предварительного замера резьбы сенсора и посадочного места под него.

Как установить

Технология монтажа идентична методике изложенной в варианте №1: выкрутить датчик кислорода и ввинтить его в переходную втулку. Сборочную единицу вкрутить в трубу выпуска.
