Арт-робот на базе Ардуино своими руками

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток! Перед вами, дорогие мозгочины, арт-робот, который может разрисовывать различные сферические или яйцевидные предметы размером от 4 до 9 см.

Для его изготовления понадобится 3D-принтер, набор стандартных инструментов + Arduino.

Примечание: Не стоит ставить крест на проектах, в которых используются 3D-принтер. При желании всегда можно найти место или способ, где можно заказать печать необходимых для проекта деталей.

Шаг 1: Немного о роботе

Арт-робот — двухосевая самоделка, которая может наносить рисунок на большинстве сферических поверхностей. Робот настраивается под определённый тип предмета (шары для пинг-понга, рождественские украшения, лампочки и яйца (утиные, гусиные, куриные …).

Для вращения сферического предмета и перемещения манипулятора используются высокоточные шаговые двигатели с высоким крутящим моментом, а для подъёма механизма ручки — тихий и надежный сервопривод SG90.

Шаг 2: Необходимые детали

Для того, чтобы сделать поделку своими руками нам понадобится:

• 2x подшипника 623;
• Шпилька диаметром 3 мм и длиной 80-90 мм;
• 1x пружина (длиной 10 мм и диаметром 4,5 мм);
• 2x шаговых двигателя NEMA 17 (крутящий момент 4,4 кг / см);
• Кабели для двигателей (длиной 14 + 70 см);
• USB-кабель;
• 1x сервопривод SG90;
• Arduino Leonardo;
• shield JJRobots;

• 2xA4988 драйвера для шаговых двигателей;
• Блок питания 12В / 2A;
• 11x винтов M3 6 мм ;
• 4x винта M3 16 мм;
• 4x гайки M3;
• 2x 20-мм присоски;
• 1x гайка-барашек M3;
• 1x маркер;
• Части напечатанные на 3D-принтере.

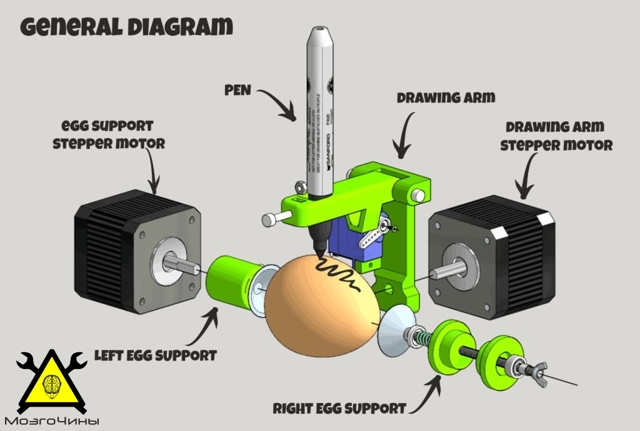

В качестве «шпаргалки» можете воспользоваться данной схемой.

Шаг 4: Давайте начинать!

Робот двигает манипулятором, с закрепленным на нём маркером, что приводится в действие шаговым двигателем. Другой шаговый двигатель отвечает за поворот объекта, на который наносится рисунок (яйцо, шарик …). Для удерживания предмета на месте используются две присоски: одна, прикрепленная к шаговому двигателю, а другая на противоположной стороне предмета. Маленькая пружина будет давить на присоску, помогая ей удерживать предмет. Для поднятия/опускания маркера используется сервопривод SG90.

Шаг 5: Манипулятор

Установим гайку в отверстие, подготовленное для неё и закрутим 16 мм винт. Сделаем то же самое для держателя предметов (справа на изображении выше). При создании шарнира для манипулятора использовались 2 16 мм винта. Этот шарнир должен свободно вращаться после закручивания винтов.

Шаг 8: Ось вращения

Разместим все элементы, как показано на изображении выше.

• Присоска;
• Гайка;
• Верхняя часть;
• Пружина;
• Подшипник 623 (должен быть встроен в левую чашку);
• Левая чашка;
• Свободное пространство для основной рамы;
• Правая чашка;
• Подшипник 623;
• Разделительное кольцо;
• Гайка-барашек (M3).

Шаг 9: Размещаем все по своим местам

1. Вставим собранный манипулятор на ось шагового двигателя.
2. Установим левую опору на ось шагового двигателя.
3. Маркер и яйцо установлены в качестве примера (сейчас размещать их не нужно).

ПРИМЕЧАНИЕ: Сервопривод потребует корректировок. Нужно будет повторно установить его угол во время процесса калибровки.

Шаг 10: Электроника

• Закрепим электронику на тыльной стороне основной рамы с помощью винтов (2-х будет достаточно).
• Подключим кабеля.

Если вы перепутаете полярности при подключении шаговых двигателей, то они будут просто вращаться в противоположном направлении, но с сервоприводом ситуация будет не такой уж и безобидной! Поэтому дважды проверяйте полярность перед подключением!

Шаг 11: Программирование Arduino Leonardo

Запрограммируем Arduino Leonardo с помощью программной среды Arduino IDE (v 1.8.1).

• Загрузим Arduino IDE (v 1.8.1) и установим программу;
• Запустим программное обеспечение. Выберем плату Arduino Leonardo и соответствующий COM-ПОРТ в меню «tools-> board»;
• Откроем и загрузим код Sphere-O-Bot. Распакуем все файлы внутрь одной папки и назовём её «Ejjduino_ARDUINO».

Шаг 13: Управление роботом

Программное обеспечение Inkscape. Загрузим и установим программное обеспечение Inkscape (рекомендую стабильную версию 0.91).

Загрузим и установим расширение EggBot Control (версия 2.4.0 была полностью протестирована).

Расширение EggBot Control для Inkscape — это инструмент, который необходимо использовать при тестировании и калибровке EggBot, а также перенесении рисунки на яйцо. Сначала нужно запустить Inkscape.

Выполните резервное копирование и внимательно следуйте инструкциям по установке расширений.

На этом всё, спасибо за внимание!)
Sphere-O-Bot-CODE_ARDUINO — программное обеспечение
Sphere-O-Bot_eggbot_MOD
Руководство по сборке на англ
(A-z Source)
