Квадроцикл своими руками

Особенности разработки каркаса

Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.

Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.

Для увеселительных прогулок по асфальту можно пренебречь чрезмерной жесткостью конструкции, отдавая предпочтение маломощному двигателю. Легкие туристические квадроциклы для взрослых имеют небольшие габариты и облегченную конструкцию, но на раме располагается больше креплений для расширения функциональности — установки багажников.

Этапы создания самодельного караката

Особенности конструкции раздвижного стола, изготовление своими руками

Желая в домашних условиях сконструировать вологодский болотоход каракат или другие его модели, следует прежде всего заблаговременно приобрести необходимые инструменты, а также обзавестись подходящими комплектующими.

Полный перечень необходимых комплектующих и инструментов может варьироваться и напрямую зависит от выбранной модели транспортного средства, которую планируется изготовить. Разбирая процесс сборки подобного изделия, необходимо выделить сразу несколько важных этапов:

Подбор рамы самодельных тракторов или мототехники, которая станет основой будущего приспособления.
Планирование и сборка заднего моста, а также подвески транспортного средства.
Выбор и монтаж подходящих колес.
Установка силового агрегата.

Поскольку подобного рода элементы представляются ключевыми в конструкции болотохода, особенности их подбора и монтажа целесообразно рассмотреть подробнее.

Рама

Основным элементом конструкции является рама, на которую в дальнейшем будут устанавливаться другие комплектующие и узлы. Её выбор напрямую влияет на внешний вид будущего караката, а также его эксплуатационные характеристики. Опытные мастера рекомендуют использовать рамы старых мотоциклов отечественного производства, например, ИЖ или Урал, поскольку из мотоцикла сделать каракат значительно проще, чем из авто.

Запчасти от них отличаются низкой стоимостью, высокой прочностью и оптимальными для использования в качестве основы для болотохода характеристиками. Ведь подобные трехколесные модели могут похвастаться высокой маневренностью и проходимостью, что делает их универсальными. В процессе изготовления, целесообразно использовать чертеж рамы ввиду сложности узла.

Рама болотохода

Подвеска

В процессе конструирования ходовой части настоятельно рекомендуется отдать предпочтение независимому типу подвески. Это обусловлено не только простотой её изготовления, но и отличными характеристиками.

Колеса

Выбору колес для будущего болотохода необходимо уделить особое внимание, поскольку от этого зависит его проходимость, а также удобство в управлении. Для подобного использования прекрасно подойдут крупные колеса от грузовиков высокой мощности

Повсеместно используются камеры с низким давлением, что позволяет вездеходу преодолевать даже крупные препятствия. При желании можно сделать диски на каракат, что позволит значительно улучшить внешний вид конструкции. Следует помнить, что для пневмохода требуется использовать исключительно камеры шин грузовых авто, а не сами колеса.

Двигатель

После того как монтаж колес был полностью завершен, следует приступать к установке двигателя, а также сопутствующих механизмов, необходимых для корректного передвижения транспортного средства. Как было сказано ранее, имеет смысл отдавать предпочтение мощным агрегатам, оснащенным жидкостным и воздушным охлаждением. Хорошим вариантом может стать изделие с двигателем Лифан.

Кроме того, самодельная конструкция может использовать не только бензиновые двигатели, но и дизельные аналоги, что позволит существенно повысить проходимость, а также сделать транспортное средство более экономичным. Однако, у подобного варианта мотора есть и ряд недостатков, о которых следует помнить.

Прежде всего, это нестабильная работа и запуск в условиях низких температур, что особенно важно для каракатов, поскольку они часто используются в зимний период. Скоростные показатели дизельных агрегатов существенно уступают бензиновым аналогам

Тормоза

Поскольку при условии правильного подбора комплектующих и их установки каракат может развивать внушительную скорость в условиях более-менее ровной дороги, необходимо снабдить конструкцию тормозами, способными быстро остановить транспортное средство.

Двигатель на каракате

Это крайне важно, так как в условиях бездорожья нередко требуется преодолевать крупные препятствия, спуск с которых может существенно увеличить скорость движения. Для использования в конструкции в большинстве случаев рекомендуется выбирать тормозные механизмы барабанного типа, что обусловлено их высокой эффективностью

Инструменты и материалы

Вездеход-переломка 4х4 на шинах низкого давления: как сделать своими руками

Не так просто создать свой квадроцикл, ведь, помимо чертежей, нужно обладать еще и навыками токаря и сварщика, чтобы в процессе создания не испортить модель и надежно изготовить и приварить все детали. Все технические характеристики зависят от базы, на основе которой создается вездеход.

Самыми лучшими «донорами» считаются мотоциклы из советского прошлого, такие как «Иж» или «Урал», «Днепр МТ», мотороллеры «Муравей» или любой другой модели, автомобили «Ока» или «Нива». Некоторые умельцы для улучшения характеристик берут часть деталей от мотоцикла и часть – от машины. Выбор «донора» делают на основании того, для каких целей необходим квадроцикл, так как от этого зависит, какие характеристики у него будут.

Кроме чертежей и «доноров», нужны инструменты, оборудование и просторное помещение, в котором можно осуществлять все работы по сборке квадроцикла. Чертежи используются как готовые, так и самостоятельно разработанные. Из инструментов, необходимых для изготовления, нужны будут: сварочный аппарат, болгарская пила, дрель, различные наборы ключей, трубогиб, мелкий инструмент (молоток, разные отвертки, пассатижи).

Стоит не забыть и еще про ряд важных составляющих.

Двигатель от «донора». Тут все зависит от того, какая мощность вам необходима. Для легкой модели хватит двигателя от мотороллера. Для модели, предназначение которой – езда по бездорожью и перевозка грузов, необходим движок от мотоцикла или машины.
Рама. Вариантов создания этой детали два – сделать самостоятельно либо модифицировать раму, которая имеется. Главное условие – надежность крепления двигателя, трансмиссии и привода.
Задняя или передняя подвеска. Переднюю подвеску от мотоцикла проще будет устанавливать. Если хотите поставить заднюю подвеску, то тут будут два варианта: установить задний мост машины или установить карданно-редукторную систему. В любом случае для модели нужна независимая подвеска с большим дорожным просветом.
Рулевая система. Система берется или от мотоцикла, или от автомобиля. Можно совместить две системы в одну, например от мотоцикла – руль, рычаг и вал, которые устанавливают сверху, а от машины – рулевые тяги, монтируемые снизу.
Тормозная система. Она должна быть новой или с минимальным пробегом, от этого зависит безопасность езды.
Охлаждение.
Глушитель. Эту деталь можно купить или изготовить самостоятельно.
Аккумулятор, фары.
Корпус, обвесы.

Улучшение конструкции

Чпу станок своими руками

Описанная выше схема хороша для тех, кто любит эксперименты и работать руками. Даже без каких-либо дополнительных улучшений собранный квадроцикл будет успешно работать и станет источником удовольствия для своего хозяина. Тем не менее для опытных механиков, которые хотят собрать настоящего зверя, обеспечивающего максимальный уровень комфорта и производительности, есть несколько советов касательно того, как это сделать. Следовать таким советам или нет – вопрос, ответ на который каждый «народный умелец» должен найти сам.

Во-первых, в квадроцикле разумнее поставить двигатель не поперек корпуса, а вдоль – только так коробка передач будет функционировать правильно.

В-третьих, небольшие изменения могли бы коснуться и коробки передач. Стандартная зубчатая пара, по мнению многих специалистов, должна быть удалена, вместо нее намного полезнее окажется цепная передача. Благодаря такому нововведению квадрик будет двигаться с более равномерной скоростью, без рывков, а крутящий момент механизма заметно повысится.

Советуют также удлинить переключение передач. У собранного агрегата скоростей будет всего четыре: две в переднем положении рычага и две – в заднем. Сам рычаг более удобен для управления в том случае, если он смонтирован по левую руку от водителя.

Межколесные редукторы, характерные для ВАЗовской продукции, подлежат удалению. Вместо них советуют поставить валы для переднеприводных автомобилей, и такой переработке подлежит вся трансмиссия будущего мотовездехода.

В целом обозреватели отмечают, что конструирование квадроцикла на базе двигателя старой «Оки» не является слишком сложной задачей. Тем не менее специалисты указывают, что для правильной и слаженной работы всего механизма нужно внимательно следовать инструкциям либо хорошо думать собственной головой, потому часть деталей неизбежно окажутся посторонними, – их необходимо правильно интегрировать в систему, подогнав друг к другу.

Как сделать квадроцикл из «Оки», смотрите далее.

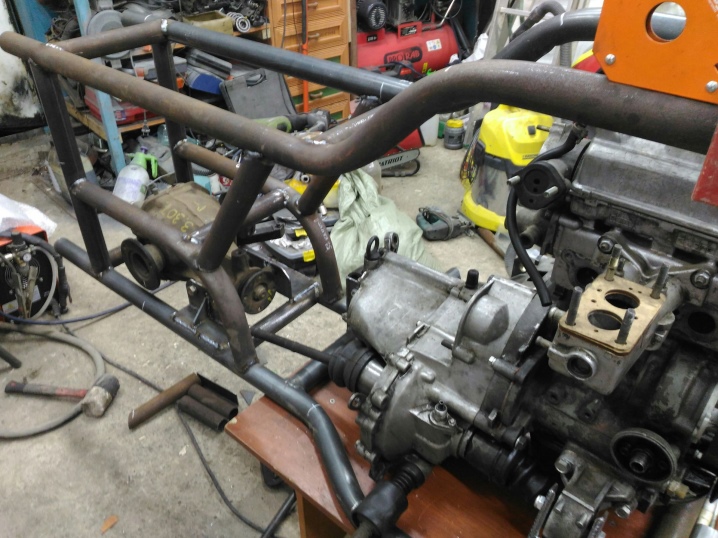

Как сделать квадроцикл своими руками на основе готовой рамы?

Необходимо снять с нее все лишнее, оставив только сам каркас. Задняя часть убирается, а спереди наращиваются трубы, и приваривается мост.

Далее берутся запчасти от автомобиля и дополнительные металлические трубы, оптимальным вариантом будут водопроводные. Для изготовления рамы под кузов понадобится труба 70х40. Ее длина должна равняться или быть больше длины рессоры, а ширина такая же, как у моста.

Кардан необходимо соединить с коробкой при помощи резиновой муфты, а с мостом – с помощью фланцев. Привод легко делается своими руками с помощью цепи от «ИЖа».

Если планируется установка пружин на амортизаторах, задний маятник желательно оставить с сайлентблоками.

Далее следует мост приварить к вилке. Швы необходимо усилить с помощью косынок для большей надежности. Вместо карданного вала можно использовать полуось от «Оки».

После изготовления рамы на ней необходимо закрепить двигатель. Глушитель можно использовать самодельный.

Рама и подвеска

Рама для самодельного аппарата обычно изготавливается самостоятельно с нуля. В качестве материала для рамы можно использовать заготовки из старого мотоцикла. Трубы, из которых они изготовлены, имеют небольшой вес и необходимую прочность и гибкость. В крайнем случае, материал можно подобрать самому. Тут главным параметром будет вес. Чрезмерно толстые трубы или профиль сделают квадроцикл очень тяжелым и непосильным для быстрой и маневренной езды.

В качестве подвески можно использовать амортизаторы с пружинами из тех же мотоциклов. Сама подвеска исполняется в виде буквы «А», и подвижно закрепляется на раме. Амортизаторы и пружины следует подбирать таким образом, чтобы они выдержали вес будущей машины, и обеспечивали плавную езду с хорошей управляемостью на ухабах и ямах.

Рулевое управление и колеса

Рулевое управление частично можно использовать мотоциклетное, с дополнением приводов на два колеса. Привод осуществляется посредством добавления в конструкцию рычагов и шаровых опор, которые можно позаимствовать из автомобиля. Главная задача рулевого управления, это точное и комфортное руление.

Колеса для вездехода лучше всего использовать из автомобиля, так они более широкие, и позволят повысить проходимость аппарата. Диаметр колес нужно рассчитывать таким образом, чтобы самодельный квадроцикл мог развивать достаточную скорость, а также имел гармоничный внешний вид.

Кузов и электроника

Для установки навесного оборудования, бензинового бака и органов управления, можно использовать раму от мотоцикла, которая конструктивно соединяется с рамой квадроцикла

Особое внимание при этом следует обратить на устойчивость вездехода, его вид и удобность посадки водителя

Не стоит забывать и об установке на самодельный квадроцикл всех необходимых приборов освещения и наружной сигнализации. Фары, задние фонари и указатели поворотов вполне можно использовать из того же мотоцикла, с которого было взято все остальное.

Посмотрите, какой самодельный квадроцикл в деле!

Трансмиссия

Монтировать ее необходимо качественно, чтобы не было люфта. Двигатель и привод можно снять с мотоцикла, а колеса использовать от машины. Багажник легко делается из труб с тонкими стенками.
Есть два возможных варианта управления:

С помощью рулевого колеса (в таком случае берется основа от машины).
С помощью руля от мотоцикла. Вместе с рулем забирается топливный бак. Для самодельного рулевого вала подойдет труба 20 мм со стенками 2,8. Снизу должен быть ограничитель.

Подвеску можно сделать либо переднюю, либо заднюю. В изготовлении задней возможны два варианта:

Используется задний мост автомобиля. Его необходимо будет укоротить. Конструкция получится тяжелой, но будет дифференциал, который полезен на трассах.
Используется редукторно-карданная конструкция. На задней оси монтируется редуктор, а на дисках крепятся колеса. Это более облегченный вариант подвески для самодельного квадроцикла. В нем отсутствует дифференциал, но это некритично.

Передняя подвеска используется от мотоцикла. Можно сделать полноприводную модель, но это гораздо более трудоемкая работа, к тому же требует определенных навыков в токарном деле.

Маятниковые рычаги устанавливаются так, чтобы при повороте колеса квадроцикла не цепляли двигатель. Если используется рама от «Урала» следует вынести колеса дальше. К рулевой колонке привариваются две сошки: на левое и правое колесо. Передняя стойка должна иметь наклон.

Трицикл из мотоблока

Рассмотрим, как сделать трицикл из мотоблока. Создание такого транспорта совсем немного будет отличаться от сооружения квадроцикла. Единственное, в качестве рамы можно использовать скутер или мотоцикл, а сам мотоблок будет располагаться под сиденьем водителя либо сразу за ним. Аналогично сооружение трайка.

Трицикл — это любое трехколесное транспортное средство от велосипеда до автомобиля, а трайк — трехколесный мотоцикл. При этом некоторые специалисты утверждают, что «трайк» с американского английского переводится как «трицикл».

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты.

Для его создания потребуется:

труба;
колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
ступицы колес, руля, задней оси, тормозного диска;
система торможения;
мотоблок;
сиденье.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

Двигатель и трансмиссия

В качестве силового агрегата для самодельной вездеходной машины подойдут двигатели от мотоциклов советского производства таких, как «Урал» или «Днепр». Для более легкой и маневренной техники можно использовать агрегаты из мотоциклов типа «Ява» или «ИЖ», которые комплектовались одноцилиндровыми двухтактными двигателями.

Для упрощения конструкции будущего квадроцикла, вместе с двигателем лучше использовать ту же трансмиссию и привод, которыми они укомплектованы изначально. Для конструирования машины с полным приводом понадобится установка дополнительного редуктора. Такое в самодельных аппаратах применяется крайне редко, так как реализовать дополнительный узел без резкого добавления в весе, в домашних условиях будет затруднительно.

Выбор и изготовление элементов

Рама

Этот компонент придется либо изготавливать самому, либо восстанавливать после эксплуатации – в обоих случаях крепление двигателя болтами должно быть максимально надежно. Его ставят как в переднюю, так и в заднюю части ТС. Очень крепко, для профилактики люфтов, надо подсоединять также привод и трансмиссию. Для изготовления рамы применяют водогазопроводные трубы, величина слоя металла в которых не превышает 3 мм. Для лонжерона берут трубу сечением 25 мм, а для поперечины или подкоса она должна быть на 5 мм меньше.

Связать трубы поможет точечная и цельная сварка (именно в такой последовательности). Приварить ушки, на которые крепятся рычаги и амортизаторы, нужно сразу. Монтаж кронштейнов будет происходить одновременно с креплением узлов и агрегатов, для которых они предназначены. Реконструирование готовой рамы начинается с удаления всех ненужных компонентов (остается только каркас). Заднюю часть убирают, а переднюю наращивают.

Когда это сделано, приваривают элементы, которые нужны для крепления полного комплекта узлов и агрегатов. Реконструировать рамку мотоцикла несложно. Надо будет только на 0,4-0,45 м сдвинуть подседельные стойки. Далее необходимо вырезать из металлических листов заготовки для багажников. Их приваривают к раме, а после окончательного соединения все детали окрашивают.

Трактор с мотоблока

Процесс часовых прогулок вокруг поля позади блока не достаточно для всех. Гораздо проще косить траву, пашут или почву почву, сидя на удобном кресле, закрепленном на тележке трейлера. В торговых точках есть много брендовых адаптеров, трейлеров и тележек. Но у них есть значительная стоимость, которую многие не могут себе позволить. Сделать мини-трактор с электродвигателя Невы можно практически бесплатно, используя те инструменты и материалы, которые находятся под рукой.

Необходимы такие приспособления и материалы:

дифференциал от автомобиля;
колеса из маленькой машины;
звездочки и цепи от мотоцикла;
Шестиугольный сплошной стальной профиль;
стальные углы 50 мм;
олово для изготовления крыльев.

Первая трудность, возникающая при изготовлении самодельного трактора своими руками,. это высокий центр тяжести. Его нельзя опустить по чисто техническим причинам. Повысить устойчивость трактора можно только одним способом. расширить свою колесную базу. Для этого используется гексагональный профиль, который прикрепляется к втулкам штыревыми штифтами. Благодаря расширению дорожки до 120 см, мотоблок найдет нормальную стабильность. Установка дифференциала позволит устройству легко проходить повороты.

Обкатка Нового Дизельного Мотоблока. Продолжение…

Мотоблок Нева С Двигателем Ямаха Видео…

Motoblock neva с видео с YamahaМощность 6.0 л.с.Вес 98 кгШирина обработки 86 смРемень сцепленияРедуктор редукторной цепиРеверсГлубина обработки 20 смШкив отбора мощности на валу двигателяПроизводитель двигателя Yamaha (Япония)Модель двигателя MX200Т…

Вездеход С Двигателем От Мотоблока…

Мы делаем внедорожник с мотоблока, выбираем двигатель и колесаВ северных районах нашей страны легко перемещаться по бездорожью с автомобилем с повышенной проходимостью. Что может предложить современная промышленность в таких случаях? Где найти недор…

Двигатель Лифан Для Мотоблока Крот…

Двигатели для Motoblock Mole. различные модели по доступной ценеСельскохозяйственный сектор постепенно включает мелкомасштабную механизацию, что позволяет значительно упростить процесс проведения земельных работ.Не последнюю роль в этом играют мот…

Монтаж мини-трактора выполняется в следующем порядке:

Сварка рамы прицепа. Крепление дышла с помощью фланца, изготовление отверстий для болтов в нем (соединение должно быть выполнено съемным, чтобы можно было перевозить грузовик в багажнике или прицепе).
Производство шасси. Колесо установлено на тележке. Чтобы сделать полный привод на обеих осях, звездочки свариваются на оси оси, натягиваются механизм натяжения и цепи.
Монтаж кузова и сиденья. При необходимости над драйвером устанавливается навес. Выполняется регулировка и регулировка элементов управления.
Электрификация созданной машины. В качестве источника питания используется генератор или аккумулятор трактора. Для удобства вождения рекомендуется установить 2 передних и задних фонаря (для движения в обратном направлении).

Во время дорожных испытаний проверяется стабильность и проходимость домашнего теста. Если ведущие колеса теряют сцепление с землей, то они или корпус блока двигателя нагружаются утяжелителями.

Технические характеристики:

Двигатель Lifan 168-2, немного форсирован, мощность около 10 л.с.
Трансмиссия вариатор + 4-х ступенчатая раздатка с возможностью переключения на ходу.
Привод постоянный полный (переднее колесо может свободно забегать относительно заднего когда это требуется).
Карданный привод колёс.
Подвеска на оба колеса.
Крепление колес консольное (как на автомобилях).
Тормоз дисковый гидравлический.
Максимальная скорость до 80 км/ч.

Далее немного фото и описание конструкции мотовездехода.

На оба колеса установлены редукторы от мотоциклов Урал, с передаточным 4,62, являются самыми тихоходными в семействе мотоциклов «Урал» (так называемые 8ки, по числу зубьев ведущей шестеренки).

По сути от стандартного редуктора остаются корпус, главная пара и ведущий вал. Крышку протачиваем, впрессовываем в неё кусок дюралевой трубы (внешний диаметр 75, стенка 12,5 мм! Есть и такие :-)) обвариваем и протачиваем под 2 подшипника и обеих сторон трубы. Ведомый вал так же точим с 0, диаметр его 30мм, с запасом (про вес не переживать у него длина около 250мм) на одном конце посадочное под ведомую шестерню, на другом конус со шпонкой под ступицу. Ступица под сверловку 4*98, для установки стандартных автомобильных дисков. Ещё на этапе проектирования в редуктор заложена возможность реализации центральной подкачки шин. Подразумевалось возможность установки давления соответствующего дорожным условиям. Саму подкачку на Диверсанте пока не внедрил (хотя основные комплектующие уже купил), тк хочу посмотреть в эксплуатации будет ли толк от изменения давления на такой технике.

На фото: сам редуктор.

Начал поиски подходящей КПП, выбор пал на коробку от мотоцикла «Днепр». Вариатор должен был висеть на первичном валу, сразу на вал КПП «Днепр» его не поставишь, межосевое не позволяет, сделал 3-й, для того чтобы исключить перегрузки трансмиссии на поворотах и движении по сухому нужна была обгонная муфта на привод переднего колеса (аналог межосевого дифа в раздатке автомобиля, только здесь, при одной колее достаточно простой обгонной муфты), значит ведомый вал должен быть разрезным и стыковаться через муфту.

Механизм переключения в оригинале достаточно мудренный, объемный и с кучей «ненужных» деталей, упростил с применением шестерен кикстартера, он ведь тоже там лишний. В итоге получилась, 4х-вальная, 4х-ступенчатая раздаточная коробка с бесшумной обгонной муфтой на привод переднего колеса. Это самый дорогой, долгий и трудозатратный агрегат, в который долго упиралась постройка.

Установлена подвеска на оба колеса, подвеска заднего колеса — маятник, не совсем традиционный, односторонний. Амортизаторы ИЖ задние, стоят практически горизонтально, но предусмотрена возможность изменения их наклона, а соответственно клиренса и жесткости подвески в зависимости от загрузки. Тормозного механизма на заднем колесе нет, хотя конструктивно редукторы абсолютно одинаковы и тормоз можно внедрить и отдельный.

Подвеска переднего колеса, тоже маятник, тоже с одной стороны, только крепится в одну точку, черед ступичный подшипник ВАЗ-2108. Амортизатор от Урала.

На переднем колесе реализован дисковый тормоз с гидроприводом. Тут стоит пояснить почему он на переднем колесе, все дело в обгонной муфте, той что в раздатке, она позволяет свободно вращаться переднему колесу вперед даже есть заднее просто стоит на месте, заднее колесо менее «свободно», включена передача — крутимся, катимся в накат — крутим раздатку. Тормозить в этой схеме нужно более «разгульное» переднее, «покорное» заднее затормозит через трансмиссию.

Конструкция рамы классическая, дуплекс из круглой бесшовной холоднодеформированной трубы СТ30 диаметр трубы 25 мм, толщина стенки-2,5 мм. Использовал вот такой трубогиб.

Рекомендуем посмотреть видео испытаний самодельного полноприводного мотовездехода.

Самодельные автомобили, трактора, вездеходы и квадроциклы

Умелец сделал мотовездеход с полным приводом, техника предназначена для поездок по лесному бездорожью. Конструкция самоделки показана на этих фото.

Рама вездехода выгнута и сварена из профильной трубы.

На самоделку установлен бензиновый двигатель воздушного охлаждения, мощностью 6,5 л.с, с вариатором.

На переднее и заднее колёса идёт цепная передача.

На самоделку установлены колёса от квадроцикла.

Далее представлены чертежи и размеры мотовездехода.

Чертежи вилки с узлом перелома.

Чертежи узла крепления вилки.

Чертежи рамы мотовездехода.

Вот так выглядит мотовездеход 2х2 сделанный умельцем своими руками.

Сборка

Разберем подробно ход постройки самодельного квадроцикла на базе четырехтактного жидкостного двигателя от «Оки». В этом случае используют пространственную раму сварного исполнения. Главные пары лонжеронов выполнены гнутыми; нижние сгибают по горизонтали, а верхние – по вертикали. Сгиб производится не своими руками в собственном смысле, а на трубогибе. КПП стоит брать с того же автомобиля «Ока». Шток внутри КПП удлиняют, делают выводы по обе стороны коробки, предусматривают фиксацию в двух положениях.

Уменьшенные передачи и блокирование дифференциалов не нужны. Рекомендуется собрать такой квадроцикл с рулевым колесом от «Урала», поскольку детали других мотоциклов слишком тонки. Рулевой вал поддерживается при помощи упирающего подшипника. В середине он будет поворачиваться внутри разъемного втулочного кронштейна из капрона. Сошку лучше сделать из листовой стали 8 мм в форме литеры Т.

Край стоечного элемента дополняют каналом диаметром 20 мм, куда вставляют и приваривают рулевой вал. Ушки оснащают коническими отверстиями для присоединения наконечников рулевых тяг. Такие отверстия придется усилить приваренными шайбами. Ушки чуть-чуть отгибают вниз, добиваясь почти полной параллельности тягам.

Используются колеса с независимой подвеской. Рычаги варят из круглых профилей ВГП-20. К колесным концам передних рычагов приваривают ступицы колес и поворотные кулаки, снятые с ВАЗ-2109. Пружины и амортизаторы (задние) берут с «Оки»

Важно: обе эти последние детали придется доработать

На ступицах ставят шпильки под нивовские колеса, а в передних кулаках добавляют поворотные рычаги (их делают своими руками). Глушитель также делают самостоятельно, по двухсекционной схеме. Чтобы обвес не коробился от перегрева, его защищают дистанционной крышкой. Патрубок на входе изолируют асбестом. Работу над обвесом начинают с изготовления контура (для этой цели идеально подойдет стальная труба 1х1х0,1 см, которую легко согнуть даже вручную).

Контур наваривают на раму, используя перемычки из этой же трубы. Их ставят там, где после окончания наклейки металл будет легко спилить. «Крылья» изгибают из оргалита и крепят саморезами на контур. Излишнюю крутизну устраняют полосками из того же оргалита. Фальшбак из-за сложной формы не выгибают; мотор обматывают полиэтиленом, а затем кладут слои монтажной пены, поочередно высушивая их.

Ножом из полностью высохшей пены вырезают нужную форму. Часть приборной панели с «Оки» крепят той же пеной. Заготовку окрашивают краской ПФ-115. По «болвану» создают уже готовое изделие при помощи стеклоткани и эпоксидной смолы. Из стеклоткани создают первый слой, а затем в дело вступает стекломат.

Отличия схемы могут быть продиктованы колесной формулой. Так, устройства 4х4 весят сравнительно мало. На многих из них ставятся классические редукторы с машин ВАЗ. Основной конструкционный материал — ВГП-32. Подвеску изготавливают из А-образных рычагов на базе ВГП-27.

Раздаточную коробку обычно создают оригинальной конструкции, с расчетом на отключение переднего моста. Сцепление можно сделать под левую ногу. Впрочем, такое решение уместно и на квадроциклах схемы 6х4. В качестве бензобака можно использовать пластиковые канистры. Для хозяйственных нужд иногда еще предусматривается использование съемной грузовой платформы.
