Конденсатор – пассивный элемент электрической цепи, который способен накапливать заряд и мгновенно отдавать его в случае разряда. Конструктивное исполнение простейшего ёмкостного элемента включает в себя:

• обкладки (пластины);
• диэлектрический слой, расположенный между пластинами;
• корпус;
• выводы (электроды).

Между пластин располагается промежуток, заполненный диэлектриком, в качестве диэлектрика может быть использован воздушный зазор. Так устроены элементы переменной ёмкости.

Конденсатор (двухполюсник) переменной ёмкости

Важно! Включение в схему ёмкостного двухполюсника полярного конденсатора требует соединения его минусового вывода с общим минусом схемы, а плюсового – с общим плюсом сборки. К электролитическим полярным двухполюсникам относятся:

К электролитическим полярным двухполюсникам относятся:

• алюминиевые;
• полимерные (ниобиевые или танталовые).

Включение в схему с несоблюдением полярности приводит к выходу из строя элемента и возможному повреждению соседних компонентов при его взрыве. Полярные конденсаторы выделяются из прочего ряда высокой ёмкостью.

Ёмкость двухполюсника обозначается буквой C  и имеет единицу измерения фарад (Ф). 1 фарад даже для электролитических двухполюсников величина большая. Поэтому наиболее часто применяются такие дольные единицы ёмкости, как:

• микрофарада – 1 мФ = 1*10-6 Ф;
• нанофарада – 1 нФ = 1*10-9 Ф;
• пикофарада – 1 пФ = 1*10-12 Ф.

Электролитический элемент ёмкости состоит из двух обкладок. В качестве первой выступает алюминиевая фольга, в качестве второй – электролит. Диэлектриком служит оксидный слой, нанесённый на фольгу.

У полимерных конденсаторов анод – пористая танталовая или ниобиевая фольга, на которую нанесён оксидный слой диэлектрика. Катод – слой полупроводника, который напыляется прямо на оксидный слой.

Внимание! Срок службы электролитического двухполюсника достигает 5000 ч при максимально допустимом температурном режиме. Откуда следует, что повышение рабочей температуры приводит к сокращению работоспособности

Положительным потенциалом обладает металлический анод, отрицательным – электролит. Нарушение полярности при подсоединении приводит к утрате диэлектрической способности оксидного напыления и короткому замыканию между пластинами. Электролит нагревается, и образующиеся газы разрывают корпус. Для уменьшения последствий разрыва в верхней части корпуса выполняются насечки.

Устройство электролитического двухполюсника

Полярность конденсатора отечественного производства

В отличие от импортных деталей, на старых советских ёмкостных двухполюсниках маркируют либо только плюс, либо плюс и минус сразу. У модели типа К50-16 полярность выводов маркируется на нижней площадке. Она нанесена рядом с выводами, или контакты проходят через центр символа.

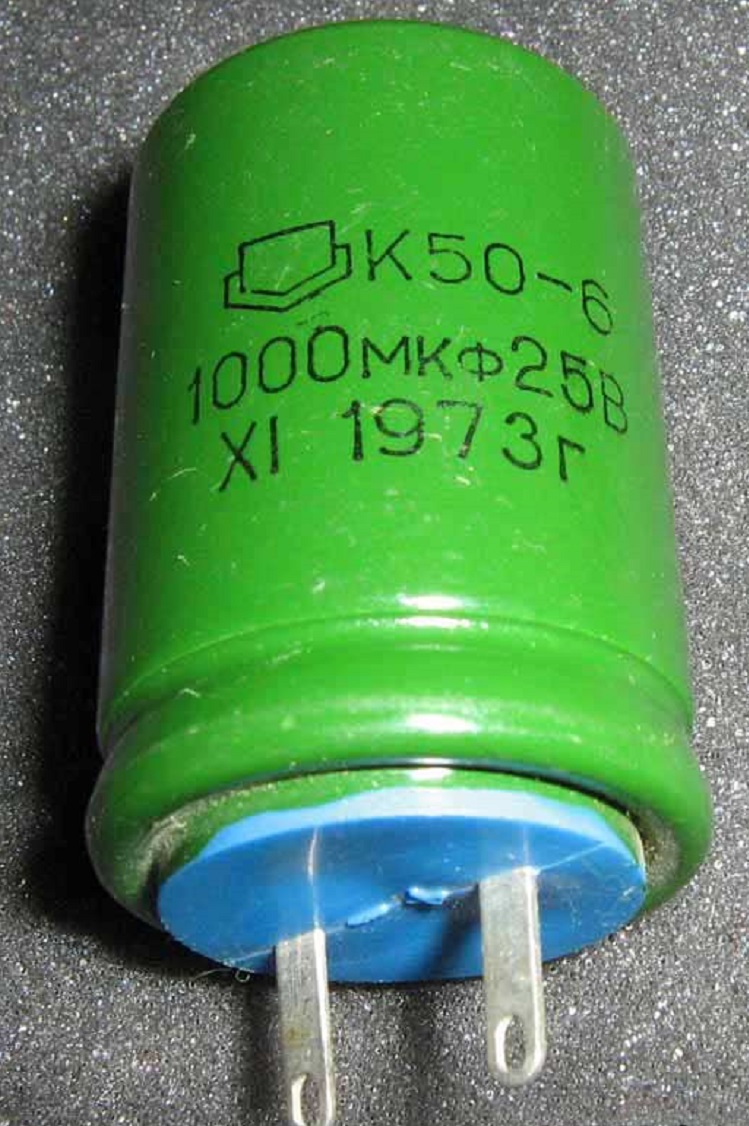

Пример отечественного конденсатора с нанесением полярности на дне

Полюса ёмкостных элементов, требующих точного соблюдения полярности при подключении, лучше всего идентифицировать при помощи мультиметра. Полученные в результате измерений данные исключают ошибки при определении маркировки выводов.
