Конденсатор электролитический

Как проверить конденсатор (пусковой/высоковольтный/пленочный и т.д.) мультиметром

Самым простым и надежным способом проверки неисправного конденсатора является проверка его омметром, или специально собранной проверочной схемы. Омметр покажет сопротивление электронного устройства, по которому можно судить о целостности диэлектрика, и делать выводы об исправности элемента.

Сам процесс можно описать алгоритмом:

• измерительный прибор переводится в режим омметра;
• омметр выставляется в верхний режим измерения сопротивления – бесконечность значения;
• проводится измерение сопротивления устройства на выводах – в случае если прибор показывает низкое значение сопротивления (любое отличное от значения «бесконечность») то тестируемый элемент непригоден к дальнейшей работе, внутри имеется пробой диэлектрика или утечка электролита.

Небольшое отклонение стрелки на циферблате тестера при проверке подобного типа электронных устройств с последующим возвращением в исходное нулевое положение свидетельствует о том, что конденсатор исправен и начал набирать небольшую емкость.

Отклонение стрелки мультиметра на определенную величину с последующим возвращением и фиксацией на каком-либо значении сопротивления говорит о неисправности элемента.

Меры предосторожности при использовании ЭК

При работе с конденсаторами нельзя дотрагиваться до горячих корпусов. При вздутии корпуса элемента необходимо обесточить цепь, дождаться, пока он остынет, и демонтировать. Перед демонтажем двухполюсники большой ёмкости необходимо разрядить.

Электролитические конденсаторы любых типов требуют внимательного подхода. Соблюдение правил установки и эксплуатации продляет срок их службы и сохраняет величину основного параметра – ёмкость. При отсутствии необходимых номиналов параллельное и последовательное включение элементов позволяет добиваться необходимых рабочих характеристик. Параллельное соединение увеличивает ёмкость, последовательное – допустимое напряжение.

Вздутие конденсатора

Несмотря на то что конденсаторы этого типа довольно устойчивы к поломкам, они все же не вечные, и их также приходится менять. Замена твердотельного конденсатора может понадобиться в нескольких случаях:

• Причин поломки, то есть вздутия этого устройства, может быть довольно много, однако главной из них называют плохое качество самой детали.
• К причинам вздутия можно также отнести выкипание или испарение электролита. Несмотря на то что здесь используется твердый электролит, такие неполадки все равно не исключается полностью, и при очень высоких температурах такое все же случается.

Важно отметить, что перегрев этого устройства может произойти как из-за воздействия внешней среды, так и из-за внутренней. К внутреннему воздействию можно отнести неверную установку

Другими словами, если перепутать полярность при монтаже этой детали, то при ее запуске она практически моментально нагревается и, скорее всего, взорвется. Кроме этих причин, возможен также сильный перегрев из-за несоблюдения правил эксплуатации. Это может быть неверный вольтаж, емкость или работа в слишком высокой температурной среде.

Виды конденсаторов

Емкостные элементы классифицируют по типу диэлектрика, применяемого в конструкции.

Бумажные и металлобумажные конденсаторы

Элементы используются в цепях с постоянным или слабо пульсирующим напряжением. Простота конструкции оборачивается пониженной на 10-25% стабильностью характеристик и возросшей величиной потерь.

В бумажных конденсаторах обкладки из алюминиевой фольги разделяет бумага. Сборки скручивают и помещают в корпус в форме цилиндра или прямоугольного параллелепипеда.

Приборы работают при температурах -60…+125°C, с номинальным напряжением у низковольтных приборов до 1600 В, высоковольтных — выше 1600 В и ёмкостью до десятков мкФ.

В металлобумажных приборах вместо фольги на диэлектрическую бумагу наносят тонкий слой металла. Это помогает изготовить элементы меньших размеров. При незначительных пробоях возможно самовосстановление диэлектрика. Металлобумажные элементы уступают бумажным по сопротивлению изоляции.

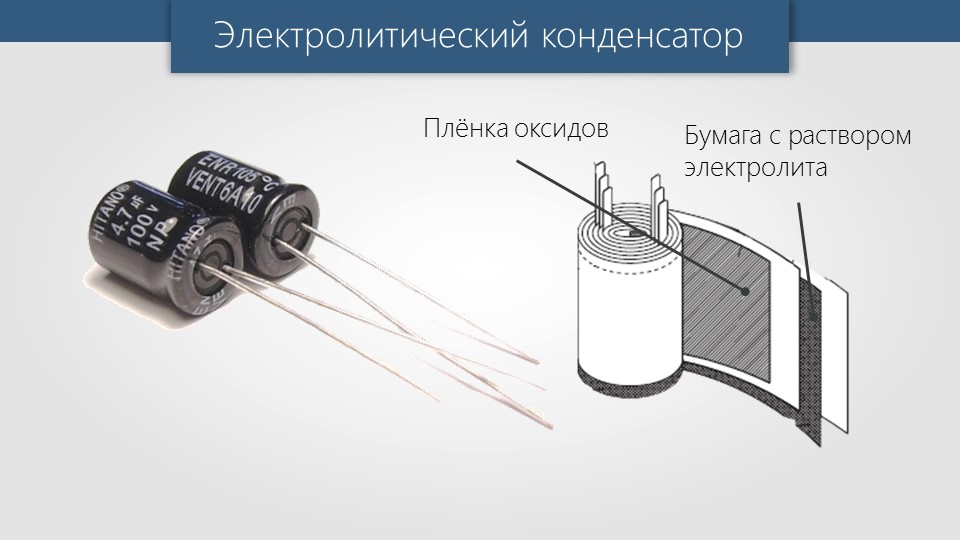

Электролитические конденсаторы

Конструкция изделий напоминает бумажные. Но при изготовлении электролитических элементов бумагу пропитывают оксидами металлов.

В изделиях с электролитом без бумаги оксид наносится на металлический электрод. У оксидов металлов односторонняя проводимость, что делает прибор полярным.

В некоторых моделях электролитических элементов обкладки изготавливают с канавками, которые увеличивают площадь поверхности электрода. Зазоры в пространстве между пластинами устраняют с помощью заливания электролитом. Это улучшает емкостные свойства изделия.

Большая ёмкость электролитических приборов — сотни мкФ, используется в фильтрах, чтобы сглаживать пульсации напряжения.

Алюминиевые электролитические

В приборах этого типа анодная обкладка делается из алюминиевой фольги. Поверхность покрывают оксидом металла — диэлектриком. Катодная обкладка — твердый или жидкий электролит, который подбирается так, чтобы при работе восстанавливался слой оксида на фольге. Самовосстановление диэлектрика продлевает время работы элемента.

Конденсаторы такой конструкции требуют соблюдения полярности. При обратном включении разорвет корпус.

Приборы, внутри которых располагаются встречно-последовательные полярные сборки, используют в 2 направлениях. Ёмкость алюминиевых электролитических элементов достигает нескольких тысяч мкФ.

Танталовые электролитические

Анодный электрод таких приборов изготовляют из пористой структуры, получаемой при нагреве до +2000°C порошка тантала. Материал внешне напоминает губку. Пористость увеличивает площадь поверхности.

С помощью электрохимического окисления на анод наносят слой пентаоксида тантала толщиной до 100 нанометров. Твердый диэлектрик делают из диоксида марганца. Готовую конструкцию прессуют в компаунд — специальную смолу.

Танталовые изделия используют на частотах тока свыше 100 кГц. Ёмкость создается до сотен мкФ, при рабочем напряжении до 75 В.

Полимерные

В конденсаторах используются электролит из твердых полимеров, что дает ряд преимуществ:

• увеличивается срок эксплуатации до 50 тыс. часов;
• сохраняются параметры при нагреве;
• расширяется диапазон допустимых пульсаций тока;
• сопротивление обкладок и выводов не шунтирует ёмкость.

Пленочные

Диэлектрик в этих моделях — пленка из тефлона, полиэстера, фторопласта или полипропилена.

Обкладки — фольга или напыление металлов на пленку. Конструкция используется для создания многослойных сборок с увеличенной площадью поверхности.

Пленочные конденсаторы при миниатюрных размерах обладают ёмкостью в сотни мкФ. В зависимости от размещения слоев и выводов контактов делают аксиальные или радиальные формы изделий.

В некоторых моделях номинальное напряжение 2 кВ и выше.

Преимущества полимерных конденсаторов

Несмотря на различия в материалах и конструкциях, все четыре типа полимерных конденсаторов объединяет набор привлекательных электрических свойств:

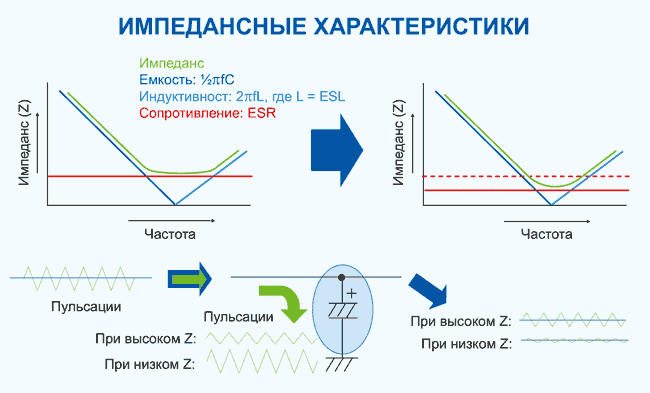

Великолепные частотные характеристики.
​Благодаря сверхнизким значениям ESR полимерные конденсаторы имеют низкий импеданс вблизи точки своего резонанса (Рисунок 5). А более низкий импеданс уменьшает пульсации переменного тока в силовых цепях. Наши испытания показали пятикратное снижение амплитуды пульсаций в цепях с полимерными конденсаторами по сравнению с обычными танталовыми конденсаторами с низким ESR.

Рисунок 5.

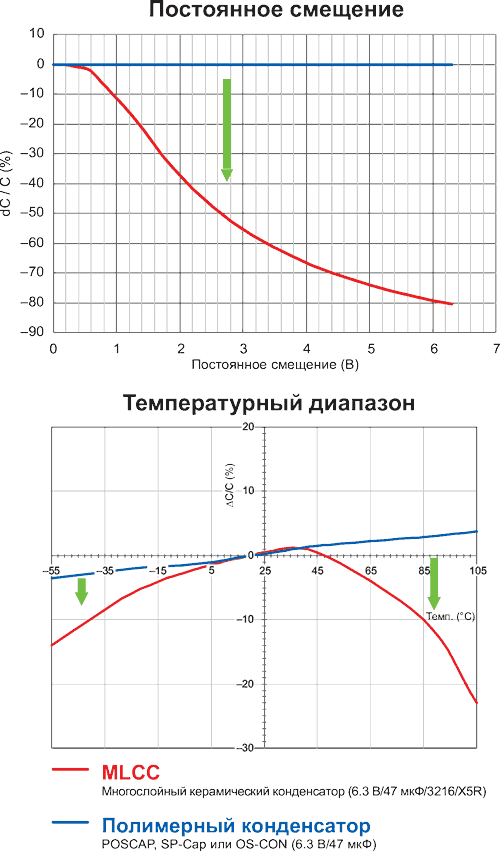

Стабильная емкость.
В керамических конденсаторах емкость зависит от изменений температуры и постоянного напряжения смещения. Полимерные конденсаторы не имеют таких недостатков и остаются стабильным в течение долгого времени (Рисунок 6). В частности, эта стабильность важна для промышленных и автомобильных приложений, где, как правило, происходят значительные колебания рабочих температур. Мы наблюдали случаи, когда повышенные температуры вызывали потерю до 90% и более эффективной емкости керамического конденсатора, а это означает, что обычные конденсаторы не обеспечивают должных характеристик в реальных условиях эксплуатации. Гибридные конденсаторы добавляют к стабильности емкости еще одно измерение. В типичных условиях эксплуатации их емкость остается неизменной – и на высоких частотах, и при низких температурах, – факторах, уменьшающих емкость конденсаторов с обычным жидким электролитом. (Рисунок 7).

Рисунок 6.

Рисунок 7.

Повышенная безопасность.
​Для обычных электролитических конденсаторов характерны проблемы безопасности, способные привести к их короткому замыканию и выходу из строя. Угроза безопасности возникает, когда электрические или механические напряжения создают дефекты или разрывы в оксидной пленке, образующей диэлектрик конденсатора. Полимерные конденсаторы способны к самовосстановлению, которое устраняет этот аварийный режим. Восстановление происходит вследствие выделения джоулева тепла, инициируемого дефектом диэлектрика, запускающим процесс короткого замыкания. Нагрев разрушает молекулярную цепь проводящего полимера вблизи дефекта, повышая его сопротивление и образуя эффективный барьер против любой утечки тока с электрода (Рисунок 8). В случае гибридных конденсаторов начинает действовать дополнительный механизм самовосстановления, так как жидкий электролит вызывает поток тока вблизи дефекта, восстанавливая оксидный слой алюминия. Чтобы продемонстрировать природу самовосстановления полимерных и гибридных конденсаторов, мы провели многочисленные тесты с подачей повышенных напряжений. В одном из таких испытаний мы сравнили наши полимерные конденсаторы SP-Cap с обычными тантал-MnO2 конденсаторами. Полимерная модель выдержала 7-амперный ток короткого замыкания, в то время как танталовый конденсатор начинал дымиться при трех амперах и воспламенялся при пяти. Такое повышение безопасности имеет большое значение, как с технической точки зрения, так и с финансовой. Для безопасной эксплуатации разработчики, как правило, используют обычные танталовые конденсаторы при напряжениях на 30 – 50% ниже их номинального напряжения. Это общепринятое в инженерной практике занижение номинальных параметров ведет к необходимости использования конденсаторов бóльших размеров и стоимости. Напротив, для наших полимерных конденсаторов мы гарантируем работу при 90% от максимально допустимого напряжения.

Рисунок 8.

Производство полимерных конденсаторов началось с 1990 года, но они продолжают развиваться, как с точки зрения их электрических характеристик, так и размеров. Рассмотрим, к примеру, нашу линейку алюминиевых полимерных конденсаторов. ESR разрабатываемых сейчас моделей станет еще ниже, а емкость еще выше – 2 мОм и 680 мкФ, соответственно. Что же касается линейки наших полимерных танталовых конденсаторов, в новых моделях для поверхностного монтажа мы снизим ESR и уменьшим размеры корпусов. Например, ESR конденсаторов типоразмера В (3.5 × 2.8 мм), вероятно, снизится с 9 до 6 мОм.

Наша линейка гибридных конденсаторов также развивается. Мы расширяем ее новыми 16- и 100-вольтовыми конденсаторами. На очереди увеличение срока службы и допустимой амплитуды пульсаций тока в следующих версиях продукта.

Эти непрерывные технические усовершенствования делают полимерные и гибридные конденсаторы все более привлекательной альтернативой обычным танталовым MnO₂ и многослойным керамическим конденсаторам (MLCC).

Определение полярности при стертой маркировке

В таком случае необходимо собрать несложную электрическую схему:

1. Перед этим обязательно надо разрядить используемый конденсатор, к примеру, замкнуть его ножки накоротко с помощью отвертки;
2. В определенной схеме последовательно соединяем источник постоянного тока (обычную батарейку), милливольтметр, резистор с сопротивлением 1 кОм, микроамперметр и разряженное наше устройство;
3. Потом на данную схему подается напряжение, при этом электролитический конденсатор начнет накапливать заряд;
4. После полной его зарядки необходимо зафиксировать показания прибора по измерению силы тока;
5. Далее извлекаем и разряжаем накопитель. Это можно сделать, соединив два выхода устройства с лампой. Если она гаснет, значит, наш конденсатор разрядился;
6. Повторно собираем схему и снова заряжаем полярный элемент;
7. Снимаем новые показания силы тока и сравниваем с полученными данными в первый раз. Если «+» конденсатора был соединен с плюсом милливольтметра, то представленные измерительные данные будут отличаться незначительно. Противоположный результат будет означать, что полярность накопителя перепутана.

Важно! В случае сомнения всегда лучше проверить полярность с помощью приборов. Это также помогает диагностировать само изделие

Если электролит заряжается быстро от источника 9-12 Вольт, то это сигнал того, что он подсыхает, т.е. теряет емкость. Такой элемент лучше не использовать в рабочих схемах, он быстро выйдет из строя и испортит всю работу прибора.

Общая характеристика

Как уже говорилось, отличие между твердотельными и обычными конденсаторами состоит во внутренней «начинке» устройства. Так чем же они лучше?

Первое и самое существенное отличие кроется именно в том, что в твердотельных конденсаторах используется твердый полимерный электролит, а не жидкий. Это исключает возможность протекания или испарения электролита. Вторым существенным плюсом у твердотельных устройств стало их последовательное эквивалентное сопротивление, которое называют ESR. Снижение этого показателя привело к тому, что стало возможным использование менее емкостных конденсаторов, а также меньших размеров в тех же условиях. Еще одним существенным плюсом твердотельных конденсаторов стало то, что они менее чувствительны к перепадам температуры. Это преимущество также говорит о том, что продолжительность срока службы такого объекта будет больше примерно в шесть раз, а значит и объект, в котором он установлен, прослужит намного дольше.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт – знаком “+”. Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак “+” ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак “плюс” нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

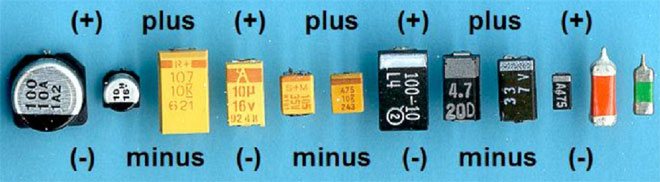

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT – Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком “плюс”.

Особенности конструкции и включения НЭК

Конденсатор электролитический

Отличительная особенность таких изделий – отсутствие постоянного смещения масс электронов на обкладочных элементах. Это достигается благодаря тому, что детали из алюминия подвергаются окислению с двух сторон диэлектрика.

Конструкция

Из-за особенностей строения рассматриваемые устройства можно сравнить с парой встречно соединенных полярных электролитических элементов, не имеющих заряда на обкладочных поверхностях. Поэтому, когда такой конденсатор подсоединяется в цепь, потребности в жесткой привязке к потенциалам не возникает. Таким образом, эти изделия способны функционировать на разных участках электроцепи и поддерживать нужные емкостные показатели.

Особенности включения

Если при подключении полярного устройства перепутать местами плюсовой и минусовой выводы, оно не сможет заряжаться и разряжаться. Поэтому нормально работать такой элемент не будет. Неполярные электролитические устройства способны работать при подключении в разные схемы без внимания к полярности. Это связано с их строением – у них отсутствуют анод и катод (пластинки с отрицательным и положительным зарядами).

Помимо электролитических, есть другая разновидность неполярных устройств. Их конструкция включает в себя пару обкладочных поверхностей (без поляризации) с вмонтированным промеж них диэлектриком. В электроцепях такие детали ставятся в роли малоемких элементов с функциями разделения тока на компоненты, блокировки и задания времени.

Полярные и неполярные конденсаторы – в чем отличие

Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества

Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать

Данные конденсаторы называются поэтому полярными. В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности?

В этом и попробуем сейчас разобраться. Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой. Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора. Отрицательная обкладка (катод) – просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Полярные и неполярные конденсаторы.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов. Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.

Полярность конденсатора.

А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.

На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.

Полярный и неполярный конденсатор

Особенности применения электролитических конденсаторов

Современные конденсаторы, разрушившиеся без взрыва благодаря специальной разрывающейся конструкции верхней крышки. Конденсаторы со вздувшейся или разорванной крышкой обычно практически непригодны и требуют замены.

Электролитические конденсаторы (в радиотехнике часто используется бытовое название — «электролиты») являются низкочастотными элементами электрической цепи, их редко применяют для работы на частотах выше 30 кГц. В основном они служат для сглаживания пульсирующего тока в цепях выпрямителей переменного тока. Например, электролитические конденсаторы широко используются в звуковоспроизводящей и звукоусилительной технике. Межкаскадные в многокаскадных усилителях электролитические конденсаторы разделяют пульсирующий ток (ток звуковой частоты + постоянная составляющая) на переменную составляющую — ток звуковой частоты, который подаётся на следующий каскад усиления и постоянную составляющую, которая не проходит на последующий каскад усиления. Такие конденсаторы называют разделительными.

В связи с тем, что электролитические конденсаторы полярны, при работе на их обкладках должно поддерживаться не изменяющее знака напряжение, что является их некоторым недостатком. Включение конденсатора в электрическую цепь с обратной к рабочей полярностью вызывает увеличение тока утечки, деградации параметров, и даже может привести к взрыву конденсатора при достаточной мощности цепи. По этой причине их можно применять только в цепях, где полярность напряжения на конденсаторе неизменна (с пульсирующим или постоянным напряжением).

Электролитические конденсаторы обладают заметным последовательным паразитным сопротивлением, которое может достигать значения порядка 1 Ом на низких частотах и это сопротивление возрастает с ростом рабочей частоты. Причина этого эффекта — сравнительно низкая проводимость и подвижность ионов электролита. Обычно состав жидкого электролита — водный раствор борнокислого аммония, борной кислоты и этиленгликоля.

Широко распространённые алюминиевые конденсаторы по сравнению с другими конденсаторами имеют некоторые специфические свойства, которые следует учитывать при их использовании. За счёт того, что алюминиевые обкладки электролитических конденсаторов скручены в рулон для помещения в цилиндрический корпус, образуется паразитная последовательная индуктивность, эта индуктивность во многих применениях нежелательна.

На верхней части цилиндрического корпуса некоторых электролитических конденсаторов выполнена защитная насечка — предохранительный клапан. Если конденсатор работает в сильноточной цепи переменного напряжения, то он разогревается и жидкий электролит расширяется, испаряется. Корпус конденсатора может лопнуть от избыточного внутреннего давления. Поэтому и применяется защитный клапан, разрушающийся под действием избыточного давления и предотвращающий взрыв корпуса конденсатора с выпуском паров электролита наружу.

Из-за невозможности достичь достаточной герметизации корпуса в некоторых конструкциях электролитических конденсаторов жидкий электролит со временем высыхает. При этом теряется ёмкость конденсатора и увеличивается последовательное сопротивление. Также ускоренному высыханию электролита способствует повышенная температура эксплуатации. Поэтому на корпусе практически любого электролитического конденсатора обычно указывается допустимый диапазон рабочей температуры. Например, от −40 до +105 °C.

Вышедший из строя электролитический конденсатор в результате высыхания электролита в подавляющем числе случаев служит основной причиной отказа бытовой радиоэлектронной аппаратуры.

Определение полярности

Есть несколько вариантов, как определить полярность конденсаторов. Самый простой – это найти на корпусе элемента специальные знаки, определяющие анод или катод. К примеру, на электролитах отечественного производства, концы (выводы) могут располагаться на разных сторонах прибора (радиально) или на одной стороне (аксиально).

Так вот на корпусе обязательно наносится знак плюс. И к какому из выводов он нанесен ближе, значит, тот конец и является частью анода. Некоторые конденсаторы чешского производства (старых образцов) пронумерованы точно также.

Есть электролитические конденсаторы и другого типа, у которых конструкция отличается от стандартной. То есть, их корпус предназначен для соединения с шасси. Такие элементы обычно используются в лампах освещения, а, точнее, в фильтрах анодного напряжения. Кстати, такое напряжение всегда положительное, поэтому и называется анодным. Поэтому у таких конденсаторов специфичная конструкция:

• обкладка элемента – это катод с отрицательным подключением, выведенным на корпус;
• анод – это центральный вывод, торчащий из элемента.

Обозначение положительного контакта и отрицательного может располагаться в разных местах. И не все их могут сразу найти. К примеру, конденсатор марки К50-16 – это элемент, у которого дно изготовлено из пластмассы. Так вот плюс и минус расположены на этом дне, и концы электродов проходят прямо через эти знаки.

А вот конденсатор «ЭТО» (устаревшая модель) очень похож на диод. У него также есть обозначения плюса и минуса. Но если вы их на корпусе так и не нашли, то знайте, что конец, который выходит из утолщения корпуса и есть анод.

Как определить полярность у современных зарубежных моделей электролитических конденсаторов? Ведь в Европе совершенно другие технические условия и стандарты. Все достаточно просто. На корпусе элемента наносится цветная пунктирная линий, по цвету отличающаяся от оформления корпуса. Пунктиры – это несколько минусов, обозначающие катод. Так вот расположенный рядом с этой прерывистой линией вывод и является отрицательным.

Определение полярности в электрической цепи

Ситуация, когда на электролитическом конденсаторе нет маркировки (стерлась со временем), встречается достаточно часто. Определить его полярность можно, если собрать несложную схему, куда этот элемент и подключается. Вот эта схема:

• батарейка в несколько вольт;
• резистор (1 кОм);
• микроампер.

Все это соединяется последовательно. Как проводится проверка конденсатора на полярность?

1. В первую очередь необходимо разрядить конденсатор.
2. Затем впаять в схему.
3. Подать напряжение.
4. Как только он полностью зарядится, зафиксировать показания амперметра. Зарядка конденсатора определяется его емкостью.
5. Затем прибор выпаивается из схемы и разряжается.
6. Снова соединяется в схему и заряжается.
7. Новые показания амперметра необходимо сравнить с предыдущими. Если отклонения незначительные, значит, полярность подключения была соблюдена правильно. Если разница большая, то подключение было сделано неправильно.

У новичков может возникнуть вопрос, как разрядить этот элемент? Разряжать можно разными вариантами, к примеру, соединить два выхода через какое-нибудь сопротивление. Это может быть обычная лампочка или вольтметр. Первая будет постепенно угасать, у второго показания будут на глазах уменьшаться.

Кстати, часто встречается и обратный вопрос, как зарядить конденсатор? Тот, кто был студентом электротехнического учебного заведения, знает, что существовал прикол, когда электролитический конденсатор заряжался через розетку. К его выводам припаивались две проволоки, которые втыкались в отверстия розеток. Время заряда конденсаторов определялось на глаз. После чего заряженный прибор, а, точнее, его концы прикладывались к части тела ничего неподозревающего человека (чаще к руке), что вызывало удар электрическим током. Чем больше емкость элемента, тем сильнее удар. Страшная забава, которая могла кончиться непредсказуемо. Выдерживать многочисленных зарядов прибор не мог, на третий или четвертый раз он обязательно взрывался.
