Как проверить конденсатор мультиметром

Электрический конденсатор

Устройство, предназначенное для накопления электрических зарядов, называется электрическим конденсатором.

Рисунок 1. Модель простейшего конденсатора

Конденсатор состоит из двух металлических пластин (обкладок), разделенных между собой слоем диэлектрика. Чтобы зарядить конденсатор, нужно его обкладки соединить с полюсами электрической машины. Разноименные заряды, скопившиеся на обкладках конденсатора, связаны между собой электрическим полем. Близко расположенные пластины конденсатора, влияя одна на другую, позволяют получить на обкладках большой электрический заряд при относительно невысокой разности потенциалов между обкладками. Электрическая емкость конденсатора есть отношение заряда конденсатора к разности потенциалов между его обкладками:

Как показывают измерения, емкость конденсатора увеличится, если увеличить поверхность обкладок или приблизить их одну к другой. На емкость конденсатора оказывает влияние также материал диэлектрика. Чем больше электрическая проницаемость диэлектрика, тем больше емкость конденсатора по сравнению с емкостью того же конденсатора, диэлектриком в котором служит пустота (воздух). Выбирая диэлектрик для конденсатора, нужно стремиться к тому, чтобы диэлектрик обладал большой электрической прочностью (хорошими изолирующими качествами). Плохой диэлектрик приводит к пробою его и разряду конденсатора. Несовершенный диэлектрик повлечет за собой утечку тока через него и постепенный разряд конденсатора.

Длинные линии передачи высокого напряжения можно рассматривать как своеобразные обкладки конденсатора. Емкость провода нужно рассматривать не только относительно другого провода, но также относительно земли, стен помещений и окружающих предметов. Значительной емкостью обладают подводные и подземные кабели ввиду близкого расположения токоведущих жил между собой.

Особенности прибора

• отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
• измерение в реальном масштабе времени;
• максимальная дальность — до 50 км;
• высокое разрешение по дальности: 0.5…1 м в диапазонах 125…2500 м; 2…20 м в диапазонах 5 … 50 км;
• возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
• подавление асинхронных помех;
• цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• сравнение с рефлектограммой из памяти прибора;
• встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
• встроенная таблица характеристик кабеля (для моста);
• возможность обмена данными с ПК;
• все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Способ измерения

Как было описано выше, емкостные характеристики указываются на этикетке или в документации аппарата. Со временем он может их утратить и тогда номинальные значения становятся некорректными.

Обычным лабораторным способом измерения является метод длительного и подконтрольного разряда. Делается это следующим образом:

1. Аккумулятор заряжают на 100%;
2. Разряжают подконтрольным малым током;
3. Ведут учет времени, в течение которого АКБ полностью разрядится и перестанет питать конструкцию.

Снятие показаний замера

Считается характеристика стандартно: сила тока умножается на время, затраченное на его полный разряд. Сложность такого способа заключается в поддержании одного и того же значения тока на протяжении эксперимента.

В домашних условиях определить емкостные параметры можно методом полного разряда аккумулятора с помощью постоянной нагрузки. Для этого используют автомобильные лампы или другие приборы, использующие практически одну и ту же величину тока все время.

Важно! Домашние методы неточны, поскольку в течение разряда снижается напряжение, что влечет за собой уменьшение тока нагрузки. Более того, полный разряд может полностью вывести из стоя даже новое устройство

Мультиметр — простой инструмент для замера многих величин

Что такое емкость?

Если удалить одиночный электропроводник бесконечно далеко, исключить влияние заряженных тел друг на друга, то потенциал удаленного проводника станет пропорционален заряду. Но у отличающихся по размеру проводников потенциалы не совпадают.

Единицей емкости конденсатора в СИ является фарад. Коэффициент пропорциональности обозначают буквой С — это емкость, на которую влияет размер и внешняя структура проводника. Материал, фазовое состояние вещества электрода роли не играют — заряды распределяются на поверхности. Поэтому в международных правилах СГС ёмкость измеряется не в фарадах, а в сантиметрах.

Уединенный шар радиусом 9 млн км (1400 радиусов Земли) содержит 1 фарад. Отдельный проводящий элемент удерживает заряды в недостаточных для применения в технике количествах. По технологиям XXI в. создается ёмкость конденсаторов с единицами измерений выше 1 фарада.

Накапливать требуемое для работы электронных схем количество электричества способна структура из минимум 2 электродов и разделяющего диэлектрика. В такой конструкции положительные и отрицательные частицы взаимно притягиваются и сами себя держат. Диэлектрик между электронно-позитронной парой не допускает аннигиляции. Подобное состояние зарядов называется связанным.

Раньше для измерения электрических величин применяли громоздкое оборудование, не отличающееся точностью. Теперь, как измерить ёмкость тестером, знает даже начинающий радиолюбитель.

Порядок проверки

Касание контактов щупами

Мультиметр может выявить такие причины неисправности, как пробой, влекущее за собой разрушение диэлектрика, разделяющего пластины, и ток идёт напрямую, при этом, сам конденсатор, по сути, становится простым проводником. Либо делает это частично, теряя свою ёмкость, становясь дополнительно активным сопротивлением в электрической цепи.

Сам конденсатор в силу своего принципа работы пропускает только переменный ток, а постоянный ни в коем случае, поэтому его сопротивление, замеряемое между выводами, достаточно большое и ограничивается очень малым током утечки через диэлектрик, разделяющий его рабочие пластины, накапливающие в себе заряд.

В неполярных конденсаторах, роль диэлектрика которых играет слюда, керамика, бумага, стекло, воздух ток утечки бесконечно мал, а сопротивление очень большое и при его измерении между выводами цифровым мультиметром прибор покажет бесконечность в виде 1 на цифровом табло. Поэтому, в случае пробоя, его сопротивление, замеряемое на выводах, составляет довольно малую величину — до нескольких десятков Ом.

Возможные причины выхода из строя

Несоблюдение основных параметров эксплуатации, таких как:

1. Номинальное напряжение. При увеличении номинального напряжения, на нём возникает пробой в силу электротехнических характеристик диэлектрика, изолирующего пластины конденсатора.
2. Расчётная ёмкость. Несоответствие ёмкости (ниже расчётной) влечёт за собой завышение номинального напряжения на рассматриваемом элементе, поэтому при его замене, если нет аналога, ставится элемент с большей ёмкостью.
3. Полярность в некоторых случаях. Полярность является обязательным параметром электролитических и танталовых конденсаторов в силу особенности конструкции.

Рабочая температура зависит от соблюдения вышеописанных параметров напрямую. Исключением является старение, возникающее у электролитического типа, и расположения элемента на печатной плате, вследствие которого его рабочая температура может быть выше критической вследствие размещённых рядом других единиц электрической цепи, имеющих более высокий температурный режим.

Это причина выхода из строя оксиднополупроводникового элемента, так как он уже сам по себе представляет собой взрывчатку: там есть тантал, который является горючим и окислитель двуокись марганца.

Каждый компонент — это порошок и всё это смешано воедино. Не гремучая ли смесь? Именно поэтому повышение температуры из-за пробоя или несоблюдения полярности может привести к взрыву, способного вывести из строя не только соседние элементы, но и плату полностью.

Конденсатор постоянной емкости

Конденсаторы, емкость которых изменять нельзя, называются конденсаторами постоянной емкости.

Рисунок 2. Схема устройства конденсаторапостоянной емкости

Наиболее распространенные в настоящее время конденсаторы постоянной емкости состоят из очень тонких металлических (станиолевых) листов с парафинированной бумажной или слюдяной прослойкой между ними.

Для увеличения емкости (увеличения площади пластин конденсатора) чаще всего берут по нескольку станиолевых листов и соединяют их в две группы, входящие одна в другую и разделенные диэлектриком, как схематически показано на рисунке 2. Иногда также берут две длинные станиолевые пластины, прокладывают между ними и снаружи парафинированную бумагу и затем свертывают все в компактный пакет или трубку. Конденсаторы большой емкости во многих случаях помещают в металлическую коробку и заливают парафином.

Рисунок 3. Внешний вид современных конденсаторов постоянной емкости

Определим емкость плоского конденсатора. Возьмем произвольную замкнутую поверхность вокруг одной из пластин конденсатора. Тогда по теореме Гаусса поток вектора напряженности, проходящий через любую замкнутую поверхность, внутри которой находится электрический заряд, равен:

Предполагая, что поле конденсатора однородно (пренебрегая искажением поля у краев пластин), получаем напряженность электрического поля в конденсаторе:

где d – расстояние между пластинами или толщина диэлектрика. Подставив значение E из формулы (2) в формулу (1), получим:

откуда

Так как

то выражение емкости плоского конденсатора примет вид:

где S – площадь пластин в м²; d – толщина диэлектрика в м; ε – относительная электрическая проницаемость диэлектрика (диэлектрическая проницаемость).

Таким образом, для увеличения емкости плоского конденсатора нужно увеличить площадь его пластин (обкладок) S, уменьшить расстояние между ними d и в качестве диэлектрика поставить материал с большой относительной электрической проницаемостью (ε).

Видео об устройстве конденсатора постоянной емкости:

Подробнее про мультиметр

Это компактный прибор, позволяющий делать замеры основных параметров как электрической цепи, так и отдельных его элементов для тестирования и выявления неисправностей.

Существуют 2 типа:

Аналоговый

Состоит из следующих элементов:

1. Стрелочного магнитоэлектрического индикатора.
2. Добавочных резисторов для снятия показаний напряжения,
3. Шунтов для измерения тока.

Цифровой

Более сложный и точный прибор (наиболее распространены мультиметры с точностью 1%), состоящий из набора микросхем и цифрового индикатора, который бывает в основном жидкокристаллическим.

Некоторые из замеряемых мультиметром характеристик:

1. Напряжение (переменного и постоянного тока).
2. Сила тока (переменного и постоянного).
3. Сопротивление (со звуковым сигналом, если оно менее 50 Ом).
4. Ёмкость.
5. Проверка полупроводников на целостность и полярность.
6. Температура.

Методы измерения емкости.

Емкость конденсаторов определяется приборами, допускающими измерение с погрешностью не более 3%. При этом используются следующие методы: непосредственной оценки емкости (микрофарадометры); сравнения (мосты переменного тока); косвенного измерения переменным током (метод амперметра и вольтметра, метод ваттметра); измерение на постоянном токе с помощью баллистического гальванометра. Рис. 18. Схема электродинамического микрофарадометра. Микрофарадометр представляет собой электродинамический логометр (рис. 18). Неподвижная катушка его А включена последовательно с конденсатором С. Ток в катушке I = UiaC. Две подвижные катушки 1 и 2 укреплены на оси прибора. Последовательно с первой катушкой включен образцовый конденсатор С0. Вторая катушка замкнута на вторичную обмотку трансформатора тока, по первичной цепи которого проходит ток измеряемого конденсатораТок во вторичной обмотке трансформатора и во второй подвижной катушке логометра равен или пропорционален току первичной цепи: Угол поворота подвижной части логометра определяется отношением слагающих токов в подвижных катушках, совпадающих по фазе с током в неподвижной катушке: где F — коэффициент пропорциональности. Таким образом, угол поворота подвижной части зависит только от измеряемой емкости и, следовательно, на шкале прибора можно нанести значения емкости. В эксплуатации находятся микрофарадометры электродинамической системы типа Д524 класса точности 1, с четырьмя пределами измерений 0—1—2—5—10 мкФ, а также той же системы типа ЭФ с двумя пределами измерений 0—1—2 и 0—5—10 мкФ. Эти приборы выпускало Министерство электротехнической промышленности, и они пригодны для измерения емкости конденсаторов типа КМ номинальным напряжением от 3000 до 11000 в. Недостатком их является необходимость в предварительной проверке конденсаторов на отсутствие короткого замыкания во избежание повреждения микрофарадометра при присоединении его к короткозамкнутому конденсатору. Изменение пределов измерения микрофарадометра типа Д524 достигается применением трансформатора тока с переменным числом витков в первичной обмотке, последовательно с которой включается измеряемый конденсатор.

Маркировка на конденсаторах

Знать характеристики электронных приборов требуется для точной и безопасной работы.

Определение ёмкости конденсатора включает измерение величины приборами и чтение маркировки на корпусе. Обозначенные значения и полученные при измерениях отличаются. Это вызвано несовершенством производственных технологий и эксплуатационным разбросом параметров (износ, влияние температур).

На корпусе указана номинальная емкость и параметры допустимых отклонений. В бытовых устройствах используют приборы с отклонением до 20%. В космической отрасли, военном оборудовании и в автоматике опасных объектов разрешают разброс характеристик в 5-10%. Рабочие схемы не содержат значений допусков.

Номинальная емкость кодируется по стандартам IEC — Международной электротехнической комиссии, которая объединяет национальные организации по стандартам 60 стран.

Стандарт IEC использует обозначения:

1. Кодировка из 3 цифр. 2 знака в начале — количество пФ, третий — число нулей, 9 в конце — номинал меньше 10 пФ, 0 спереди — не больше 1 пФ. Код 689 — 6,8 пФ, 152 — 1500 пФ, 333 — 33000 пФ или 33 нФ, или 0,033 мкФ. Для облегчения чтения десятичная запятая в коде заменяется буквой «R». R8=0,8 пФ, 2R5 — 2,5 пФ.
2. 4 цифры в маркировке. Последняя — число нулей. 3 первых — величина в пФ. 3353 — 335000 пФ, 335 нФ или 0,335 мкФ.
3. Использование букв в коде. Буква µ — мкФ, n — нанофарад, p — пФ. 34p5 — 34,5 пФ, 1µ5 — 1,5 мкФ.
4. Планерные керамические изделия кодируют буквами A-Z в 2 регистрах и цифрой, обозначающей степень числа 10. K3 — 2400 пФ.
5. Электролитические SMD приборы маркируются 2 способами: цифры — номинальная емкость в пФ и рядом или во 2 строчке при наличии места — значение номинального напряжения; буква, кодирующая напряжение и рядом 3 цифры, 2 определяют емкость, а последняя — количество нулей. А205 значит 10 В и 2 мкФ.
6. Изделия для поверхностного монтажа маркируются кодом из букв и чисел: СА7 — 10 мкФ и 16 В.
7. Кодировки — цветом корпуса.

Маркировка IEC, национальные обозначения и кодировки брендов делают запоминание кодов бессмысленным. Разработчикам аппаратуры и мастерам-ремонтникам требуются справочные источники.

Метод баллистического гальванометра.

а затем и ис
Рис. 23. Схема для измерения емкости амперметром, вольтметром и ваттметром.
Рис. 24. Схема для измерения емкости баллистическим гальванометром.
Если переключатель П\ и Яг (рис. 24) установить в положение I, то образцовый конденсатор С0 получит заряд Qv=UiC0, где Ui — показания вольтметра. Если перевести переключатель П-л в положение 2, то конденсатор
Со разрядится и через баллистический гальванометр пройдет заряд Q0=U1C0=C0ai=C^uu где ai — угол отклонения подвижной части гальванометра.
Баллистическая постоянная гальванометра
Если при положении 1 переключателя П2 и положении 2 переключателя П1 поднять напряжение до величины Uz, то испытуемый конденсатор получит заряд
Если перебросить нож переключателя П2 из положения 1 в положение 2, конденсатор разрядится через гальванометр, т. е. через него пройдет заряд
и подвижная часть его будет отброшена на угол az-
Рис. 25. Схемы измерения емкости трехфазных конденсаторов. а — при соединении фаз треугольником; б — при соединении фаз звездой (на обеих схемах стрелки направлены к измерительным приборам).
Измеряемая емкость находится по формуле
При измерении этим методом возможны значительные погрешности вследствие остаточного заряда (неполный заряд конденсатора).
Схемы измерения емкости конденсаторов. Измерение емкости однофазных конденсаторов любым из вышеприведенных методов дает непосредственную величину емкости конденсатора без каких-либо пересчетов. Полученные замеры емкости трехфазных конденсаторов требуют соответствующего пересчета для перехода к емкости фазы.
На рис. 25 приведены схемы измерения емкости трехфазных конденсаторов. По схеме на рис. 25, а измеряется (при соединении фаз треугольником) емкость Ci-zs между зажимами I и соединенными вместе зажимами 2 и 3, а по схеме па рис. 25,6 (при соединении фаз звездой) — емкость Ci_2 между зажимами I и 2.
Для каждого трехфазного конденсатора необходимо произвести три измерения между различными сочетаниями выводов, после чего можно найти емкость каждой фазы конденсатора по формулам:
б) для трехфазного конденсатора, соединенного звездой,
а) для трехфазного конденсатора, соединенного треугольником,
В табл. 3 приведен порядок измерения емкости трехфазных конденсаторов, соединенных в треугольник.
Таблица 3
Порядок измерения емкости трехфазных конденсаторов, соединенных в треугольник

Из таблицы следует, что при измерении следует поочередно соединять попарно выводы и измерять емкость между ними и третьим выводом.
При повторном автоматическом отключении конденсаторной установки от действия реле или перегорания предохранителя включение конденсаторов разрешается только после выявления и устранения причин, вызвавших повторное отключение, с обязательной проверкой емкости каждого конденсатора.
При подключении конденсаторов непосредственно к выводам асинхронных двигателей возможно самовозбуждение последних при отключении от сети и повышение напряжения сверх нормального. Во избежание этого рекомендуется подбирать емкость конденсатора такой величины, чтобы емкостный ток был меньше тока намагничивания двигателя.
После испытания напряжением рекомендуется замерить емкость конденсаторов, имеющих последовательное соединение секций, для проверки отсутствия частичного пробоя.
Перед установкой в каркас рекомендуется подобрать однофазные конденсаторы так, чтобы емкость по фазам была равномерной (с точностью до 5%).
Конденсаторы в каркас следует располагать так, чтобы маркировочные таблички были видны обслуживающему персоналу.

• Назад

• Вперед

Детали

Трансформатор Т1 наматывают на ферритовом кольце с внешним диаметром 10… 15 мм и магнитной проницаемостью 600…2000 (значения не критичны). Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,4…0,5 мм, вторичная -200 витков провода ПЭВ-2 диаметром 0,1 …0,15 мм.

В качестве провода для первичной обмотки идеально подходит монтажный провод марки МГТФ-0,5 или одножильный провод в ПВХ-изоляции («кроссировка»).

Диод VD1 обязательно должен быть германиевым, например, типов Д9, ДЗ10, Д311, ГД507. Кремниевые диоды имеют большое пороговое напряжение открывания (0,5…0,7 В), что приведет к сильной нелинейности шкалы прибора в области измерения малых сопротивлений. Германиевые же диоды начинают проводить ток при прямом напряжении 0,1…0,2 В.

Печатные платы для прибора не разрабатывались. Все варианты прибора собирались на макетных печатных платах с шагом отверстий 2,5 мм (продаются на радиорынках) методом навесного монтажа.

Правильно собранный прибор начинает работать сразу, нужно лишь подобрать сопротивление резисторов, как было указано выше. Чтобы облегчить настройку, в качестве резисторов R2 и R3 можно использовать подстроечные резисторы.

Задающий генератор может быть собран и по другой схеме. В радиолюбительской литературе подобные схемы встречаются часто

Важно, чтобы частота сигнала генератора была около 100 кГц. Можно вообще обойтись без внутреннего генератора, используя уже имеющийся в распоряжении стационарный генератор и стрелочный авометр, а прибор оформить в виде приставки к ним

Вычисления с помощью формул электротехники

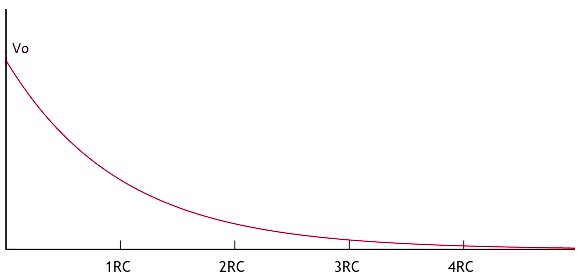

Простейшая RC — цепь состоит из параллельно включённых резистора и конденсатора.

Выполнив математические преобразования (здесь не приводятся), определяются свойства цепи, из которых следует, что если заряженный конденсатор подключить к резистору, то он будет разряжаться так, как показано на графике.

Произведение RC называют постоянной времени цепи. При значениях R в омах, а C — в фарадах, произведение RC соответствует секундам. Для ёмкости 1 мкФ и сопротивления 1 кОм, постоянная времени — 1 мс, если конденсатор был заряжен до напряжения 1 В, при подключении резистора ток в цепи будет 1 мА. При зарядке напряжение на конденсаторе достигнет Vo за время t ≥ RC. На практике применяется следующее правило: за время 5 RC, конденсатор зарядится или разрядится на 99%. При других значениях напряжение будет изменяться по экспоненциальному закону. При 2.2 RC это будет 90 %, при 3 RC — 95 %. Этих сведений достаточно для расчёта ёмкости с помощью простейших приспособлений.

Кратные единицы ёмкости

В большинстве случаев  в электротехнике оперируют деталями с малыми значениями емкостей. Иногда можно увидеть такие обозначения, как 10uf конденсатор. Малоопытный человек может не сразу понять, что значит аббревиатура uf. Следует усвоить, что наиболее распространенными в описании емкостных элементов являются следующие единицы: пикофарад (или пФ, он равен 10-12 Ф), нанофарад (нФ, 10-9 Ф) и микрофарад (мкФ, 10-6 Ф). Указание емкости конденсатора в uf обозначает именно микрофарады. Целесообразно приобрести таблицу перевода измерительных единиц разных масштабов друг в друга.

Кратные единицы на практике применяются не настолько часто. У некоторых ионисторных деталей с бинарным электрическим слоем емкостной показатель может измеряться килофарадами (кФ, 1000 Ф). Значение у стандартных конденсаторных элементов обычно не превышает сотни фарад.

Ионистор номиналом в 1 фарад

Прочие способы измерения

Максимальной точности данных можно достигнуть при применении индикатора иммитанса. Проблема в том, что такие устройства требуют больших бюджетных вложений, зачастую имея цену более 100 тысяч рублей.

Еще один способ – собрать цепь из резистора и конденсатора. Предварительно у первого замеряют сопротивление, а также измеряют напряжение источника питания. Собрав цепь, емкостной элемент закорачивают, подключают цепь к питанию, замеряют напряжение и умножают на 0,95. После раскорачивания замеряют время, за которое напряжение упадет от 100 до 95%. Эту цифру надо поделить на утроенное резисторное сопротивление. Это и будет емкостной показатель в фарадах.

Единицу фарад используют для описания емкостных показателей, как конденсаторных устройств, так и проводников. Для правильного подбора деталей необходимо уметь расшифровывать маркировку на корпусе.

Измеритель емкости и индуктивности LC100-A для обычных и SMD компонентов

Цифровой измеритель емкости конденсаторов и индуктивности катушек LC100-A, укомплектован щупами для SMD. Его следует купить для измерения параметров с точностью до 1%. Небольшая цена прибора объясняется бескорпусным вариантом поставки. Для получения максимальной точности оба параметра измеряются на 2-х диапазонах.

Особенности прибора при измерении больших и малых ёмкостей

При работе с высокочастотной техникой часто требуется измерить малые ёмкости. Нижний предел измерений равен 0,01 пФ и позволяет оценить паразитные ёмкости между дорожками плат, сдвоенных проводов и коаксиальных кабелей. Максимальная измеряемая ёмкость на этом диапазоне равна 10 мкФ. Цифровой измеритель емкости и индуктивности LC100-A позволяет измерять большие ёмкости — до 100 мФ.

Обратите внимание: в России миллифарадами не пользуются. Приняты микрофарады — мкФ

В инструкции указан предел именно в мФ (1 мФ = 1000 мкФ). Это означает, что можно измерять ёмкости электролитических конденсаторов в пределах до 100 000 мкФ. Обычно для таких измерений требуется некоторое время для зарядки конденсатора, но этот измеритель всё делает быстро. Частота переменного тока, генерируемая прибором для пропускания через конденсатор, автоматически изменяется, в зависимости от диапазона. Этим обеспечивается высокая точность измерений.

Особенности прибора при измерении малых индуктивностей

Приборы, работающие на высоких частотах, содержат множество малых по величине индуктивности катушек. Как и при измерении ёмкости, оптимальное значение частоты пропускаемого тока устанавливается автоматически. Верхний предел измерения индуктивности, равный 100 мГн — значительная величина. 0,1 Гн — серьезные катушки. Индуктивность 0,001 мкГн настолько мала, что прибор может оценить её значение даже у короткого провода.

Удобство пользования

В комплект поставки входят знакомые крокодилы, специальный щуп для проверки SMD-компонентов и шнур USB — mini-USB. Для питания подойдет зарядное устройство либо устройства с USB портом. Переключатель питания находится на торце прибора. Купить LC100-A в Москве можно в складе-магазине либо вы можете оформить заказ на сайте.

Статьи:Измеритель емкости и индуктивности LC100-AВидеообзоры:
Видео обзор LC-измерителя LC100-A
