Как проверить якорь на межвитковое замыкание мультиметром

Способы определения межвиткового замыкания двигателя

Если какая-либо часть статора сильно нагревается, стоит прекратить работу и провести диагностику агрегата. Мы предлагаем следующие варианты:

• Токовые клещи. Измеряется нагрузка на каждую фазу, и, если на какой-либо из них она значительно увеличена, то это признак межвиткового замыкания. Однако чтобы избежать ошибки из-за, например, перекоса фаз на подстанции, стоит также измерить приходящее напряжение вольтметром.
• Прозвон обмоток тестером. Прозванивается каждая обмотка в отдельности, затем полученные результаты сопротивления сверяются. Но следует учесть, что этот способ может оказаться неэффективным при замыкании 2-3 витков, т.к. в этом случае расхождение будет небольшим.
• Измерения мегомметром. Чтобы обнаружить замыкание на корпус, один щуп прикладывается к корпусу двигателя, второй – к выходу обмоток в борно.
• Проверить межвитковое замыкание электродвигателя также можно визуально. Агрегат разбирается и тщательно осматривается на предмет наличия сгоревшей части обмотки.
• Проверка с помощью понижающего трехфазного трансформатора и шарика от подшипника или пластинки от трансформаторного железа. Этот способ считается самым надежным. Предупреждение: ни в коем случае не используйте данный алгоритм при напряжении в 380 вольт, это опасно для жизни! Последовательность действий такова: три фазы с понижающего трансформатора подаются на статор предварительно разобранного двигателя. Туда кидается шарик. Если он движется внутри статора по кругу – аппарат в рабочем состоянии. Если через несколько оборотов он «залипает» на одном месте – именно там и находится замыкание. Пластинка прикладывается к железу внутри статора. Если она «примагничивается», причин для беспокойства нет, а ее дребезжание указывает на межвитковое замыкание.

Следует также отметить, что все перечисленные выше способы проверки производятся исключительно с заземленным двигателем.

Таким образом, зная, как проверить обмотку электродвигателя на межвитковое замыкание, вы сможете самостоятельно выявить причину неисправности и принять решение о ее своевременном устранении.

Межвитковое замыкание якоря

Для проверки якоря воспользуемся специальным прибором, который представляет трансформатор с вырезанным сердечником. Когда мы кладем якорь в этот зазор, его обмотка начинает работать как вторичная обмотка трансформатора. При этом, если на якоре имеется межвитковое замыкание, от местного перенасыщения железом металлическая пластинка, которая будет находиться сверху якоря, будет вибрировать, либо примагничиваться к корпусу якоря.

Включаем прибор. Для наглядности мы специально замкнули две ламели на коллекторе, чтобы показать каким образом производится диагностика. Помещаем пластинку на якорь и сразу видим результат. Наша пластинка примагнитилась и начала вибрировать. Поворачиваем якорь, витки смещаются, и пластинка перестает вибрировать.

Теперь удалим замыкание ламелей для проверки. Повторяем проверку и видим, что обмотка якоря исправна, пластинка не вибрирует ни в каких местах.

Изменение сопротивления

Определение межвитковое замыкание позволяет существенно упростить ремонтные работы. Чтобы качественно проверить мотор на факт сопротивления изоляции, опытные электрики активно используют мегометр с напряжением 500 В. Таким приспособлением можно безошибочно измерить сопротивление изоляции обмоток двигателя. Если электродвигатели обладают напряжением 12 В или 24 В, то без помощи тестера просто не обойтись. Изоляция таких обмоток не рассчитана на испытание под максимальным напряжением. Производитель всегда в паспорте к агрегату указывает оптимальное значение. Если тестирование показало, что сопротивление изоляции гораздо меньше оптимальных 20 Мом, то обмотки обязательно разъединяют и тщательно проверяют каждую по отдельности. Для собранного мотора показатель не должен быть ниже положенных 21 Мом. Если изделие долгое время пролежало в сыром месте, то перед эксплуатацией его обязательно просушивают в течение нескольких часов накальной лампой.

Способ №2 проверки якоря на витковое замыкание

Этот способ подходит для тех, кто не занимается профессиональным ремонтом электроинструмента. Для точной диагностики межвиткового замыкания требуется скоба с катушкой.

Мультиметром можно выяснить лишь обрыв катушки якоря. Лучше для этой цели применять аналоговый тестер. Между каждыми двумя ламелями замеряем сопротивление.

Сопротивление должно быть везде одинаковое. Бывают случаи, когда обмотки не сгорели, коллектор нормальный. Тогда замыкание витков определяют только с помощью прибора со скобой от трансформатора. Теперь устанавливаем мультиметр на 200 кОм, один щуп замыкаем на массу, а другим касаемся каждой ламели коллектора, при условии, что нет обрыва катушек.

Если якорь не прозванивается на массу, то он исправный, либо может быть межвитковое замыкание.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

• сначала следует проверить ротор на обрыв цепи. Прикасаясь черным щупом к контактному кольцу, красным нужно прозвонить обмотки. Стрелка прибора зашкалила, значит, обмотка имеет обрыв цепи витков. Ротор следует отдавать в перемотку;
• замеряем сопротивление для определения возможности короткого замыкания на корпус. На контактное кольцо крепим черный щуп, красным следует прозвонить на замыкание корпус ротора. В случае низкого показания значения сопротивления и звукового сигнала, такой якорь необходимо отдавать в ремонт;
• проведение прозвона на межвитковое замыкание витков ротора. Подкрепляем щупы на контактные кольца якоря. При значении на шкале прибора, от 1,5 Ом до 6 Ом, мы проверяли исправный прибор. Все другие значения на шкале означают неисправность мультиметра.

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить. Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить. Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Неисправности трансформатора

Опытные специалисты привыкли в работе использовать универсальный индикатор межвиткового замыкания, который существенно упрощает поиск возникших поломок. Но даже профессионалы должны помнить о том, что выбор наиболее подходящего источника питания и его местоположения напрямую зависит от количества питаемых изделий и типа подключения. У трансформатора есть довольно распространенная неисправность – непредвиденное замыкание витков между собой.

Эту проблему не всегда можно определить при помощи классического мультиметра. Агрегат нужно тщательно осмотреть на предмет наличия визуальных дефектов. Провод обмоток обладает лаковой изоляцией. В случае ее пробоя между витками возникает сопротивление, которые выше 0. В такой ситуации может возникнуть перегрев оснащения. При визуальном осмотре на трансформаторе не должно быть следов копоти, обуглившихся частиц, вздутия заводской заливки, почернений. Мастер может узнать номинальное напряжение из прилагаемой к агрегату документации. Если отличие показателей составляет 45% и больше, то обмотка вышла из строя. Чтобы не усугубить ситуацию, ремонт столь ответственного элемента лучше доверить специалистам, которые обладают всеми необходимыми навыками.

{SOURCE}

Исправность обмоток статора

Для выполнения этой проверки мультиметр переводится в режим измерения сопротивления с максимальной чувствительностью (диапазон 200 Ом или аналогичный).

Трехфазный двигатель

Наиболее сложный случай – 3-фазный электродвигатель, на корпус которого выведено 6 клемм, каждая из которых отвечает за начало и конец конкретной обмотки.

В схематической форме это показано ниже

Важно здесь то, что все обмотки одинаковы

Упрощенная электрическая схема 3-фазного электродвигателя

Порядок проверки:

• сначала мультиметром, который показывает сопротивление, определяются пары клемм, отвечающие за конкретную обмотку;
• точно замеряется сопротивление каждой из них, а полученные значения сравнивается между собой. Отсутствие разницы свидетельствует об исправности обмоток, а также о том, что у них отсутствуют межвитковые замыкания соответствующей обмотки.

Однофазный двигатель

В отличие от своего 3-фазного аналога у однофазного, кроме снижения рабочего напряжения до 220 В, до двух уменьшается также количество обмоток: одна из них считается рабочей, а вторая – пусковой.

При этом примерно равной популярностью пользуются две схемы их соединения, которые условно показаны ниже и внешне отличаются друг от друга количеством клемм.

На практике с одной из таких схем можно столкнуться на таком популярном бытовой устройстве как стиральная машина.

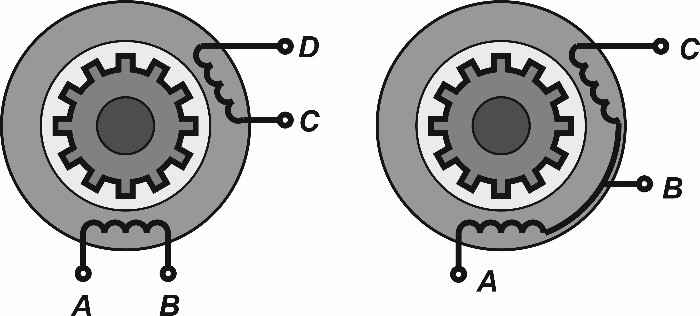

Варианты соединения рабочей и пусковой обмоток однофазного электродвигателя

Вне зависимости от схемы соединения обмоток, которые выбрал разработчик машинки, выполнением нескольких измерений можно проверить сопротивление каждой из обмоток. Более мощная рабочая обмотка будет иметь меньшее сопротивление.

4-контактная схема потребует выполнения шести измерений (АВ, АС, АD, BC, BD и CD – при указании, например, АВ считается, что мультиметр подключается к точкам А и В).

Важно при этом то, что:

• изменение положения щупов на противоположное не должно менять показаний мультиметра (AB = BA);
• у исправного двигателя только два измерения дадут конечное значение сопротивления максимум в десятки Ом (например, AB и CD), остальные покажут разрыв.

Для трехконтактной схемы всего будет получено три результата. Наибольшее сопротивление относится к последовательному соединению двух обмоток (оно измеряется между точками А и С на правом эскизе рисунка, показанного выше), среднее – характерно для пусковой обмотки и наименьшее – для рабочей.

Проверка пробоев и утечек на корпус

Штатным прибором для определения сопротивления изоляции является мегаомметр. Бытовой мультиметр эту функцию не реализует из-за малого напряжения батарейки и относительно невысокой чувствительности самого устройства в части малых токов.

Поэтому с его помощью можно только убедиться в отсутствии пробоев. Например, для схемы, показанной ниже любое измерение DA, DB и DC должно показывать разрыв.

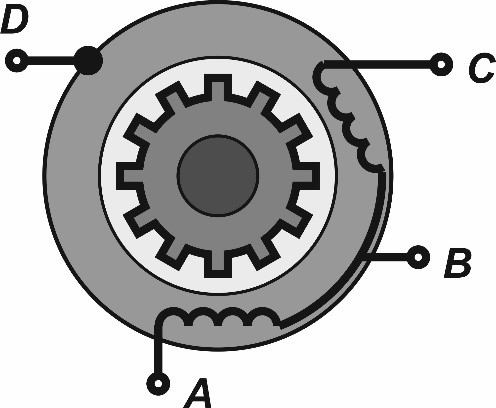

Контрольные точки для измерений отсутствия пробоя на корпус

Более сложная схема показана на следующем рисунке. Суть выполняемого эксперимента состоит в искусственном увеличение тестирующего напряжения, для чего задействуется 220-вольтовая сеть.

При сборке схемы необходимо использовать обычную лампу накаливания мощностью примерно 60 Вт, которая берет на себя функции токоограничивающего резистора.

Проверка исправности изоляции с помощью сетевого напряжения

Мультиметр используется в режиме амперметра, для защиты от повреждения прибора чрезмерно высоким током измерения начинают на максимально грубой шкале, постепенно увеличивая чувствительность.

Изоляция считается исправной, если измеряемый ток I не превышает I = 1 мкА. С учетом того, что сопротивление лампы много меньше сопротивления изоляции Rиз, величину последнего находят как Rиз = 220/I МОм, причем ток в эту формулу подставляют в мкА.

При проведении описываемого эксперимента задействуется напряжение 220 В, то есть следует соблюдать все правила электробезопасности. Дополнительно двигатель должен быть демонтирован и располагаться на диэлектрическом основании.

Замыкание обмотки якоря на корпус

Такого рода замыкание происходит из-за механических повреждений изоляции. Причинами механических повреждений являются: наличие в пазах выступающих листов активной стали и заусенцев, тугое заполнение паза, неплотная укладка обмотки в пазы, отчего провода под действием центробежных сил при вращении перемещаются в пазу, ослабление бандажей и другое.

Кроме механических повреждений изоляции, причинами замыкания на корпус могут явиться увлажнение изоляции, попадание в пазы и лобовые части припоя, сильный и длительный перегрев машины, распайка соединений и другое.

Замыкание обмотки якоря на корпус можно обнаружить контрольной лампой (рисунок 1, а). При проверке лампу присоединяют одним концом к сети, а другим к коллектору. Второй (свободный) конец сети присоединяют к валу якоря. Загорание лампочки свидетельствует о замыкании обмотки на корпус. Для такой проверки можно пользоваться также мегомметром.

Рисунок 1. Проверка замыкания обмоток на корпус.а – контрольной лампой; б – мегомметром: 1 – мегомметр; 2 – коллектор; 3 – вал; 4 – подставка

Место замыкания обмотки на корпус можно определить по схеме, приведенной на рисунке 2.

В схеме, приведенной на рисунке 2, а, питание от источника постоянного тока подключают к щеткам через предохранитель П. Ток регулируют реостатом R. Щуп одного из проводов от милливольтметра mV присоединяют к сердечнику или валу якоря, а другим касаются любой пластины коллектора. Источником тока может служить аккумуляторная батарея или сеть постоянного тока напряжением 220 или 110 В. При отыскании повреждения достаточен ток 6 – 8 А. Милливольтметр берут со шкалой до 50 мВ.

При петлевой обмотке присоединение к коллектору производят в двух диаметрально противоположных точках. При волновой обмотке соединение к пластинам производят на расстоянии половины шага по коллектору.

При замыкании на корпус в петлевой обмотке стрелка прибора покажет отклонение, равное сумме падений напряжений в секциях, оказавшихся между секцией, замкнутой на корпус, и той, к которой присоединен щуп (рисунок 2, б, положение I – сплошная стрелка). Щуп, присоединенный к коллектору, передвигают в одну и другую стороны. При его приближении к замкнутой на корпус секции показания прибора будут уменьшаться (положение II – пунктирная стрелка), так как будет уменьшаться число секций, на которых измеряется падение напряжения. Когда щуп будет соединен с секцией, которая замкнута на корпус, стрелка милливольтметра станет на нуль (положение III). Если двигать щуп дальше, то стрелка прибора отклонится в обратную сторону (положение IV).

При проверке волновой обмотки наименьшие показания будут давать пластины коллектора, либо непосредственно замкнутые на корпус, либо замкнутые на корпус через секции обмотки.

Место замыкания определяют также «прослушиванием» обмотки (рисунок 2, в). Для этого аккумуляторную батарею и зуммер 3 присоединяют к валу якоря и любой коллекторной пластине. К валу присоединяют также один вывод телефона 1; другой вывод его перемещают по коллектору 2. Чем ближе перемещаемый проводник к замкнутой пластине или секции, тем слабее шум в телефоне. При касании проводником замкнутой на корпус секции шум исчезает.

Если указанные выше способы не дают положительных результатов, то приходится путем распайки делить обмотку на части и проверять мегомметром каждую часть в отдельности. При обнаружении замыкания в одной из частей обмотки ее продолжают делить на части до тех пор, пока не будет обнаружена секция, замкнутая на корпус.

Замыкания на корпус устраняют следующим образом:

1. если замыкание произошло в местах выхода секций из пазов, то вгоняют под секцию небольшие клинья из фибры, бука или другого изоляционного материала;
2. если замыкание произошло в пазовой части секции, то секцию переизолируют или заменяют новой;
3. при отсыревании обмотки ее прослушивают;
4. если обнаружено замыкание пластин на корпус, то следует произвести ремонт коллектора с разборкой.

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.
