Как проверить якорь электродвигателя

Диагностика электрической части УШМ

Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.

Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.

Первым делом потребуется проверка электрического кабеля и вилки
на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.

Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя
. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.

Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей
. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.

Проверка якоря электродвигателя

Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями.
Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.

Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор
. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.

Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.

Проверка статора электродвигателя

Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом
и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.

Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично.
Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.

Во время эксплуатации любого оборудования периодически возникают поломки разного характера, которые требуют качественного ремонта. Распространенные сегодня электродвигатели не являются тому исключением. Такие агрегаты могут выходить из строя в результате межвиткового замыкания. В такой ситуации может сгореть исправный, на первый взгляд, двигатель. Именно поэтому специалисты стараются своевременно определить замыкание межвиткового типа, чтобы качественно устранить причину неисправности.

Коллекторные двигатели и основные неисправности якоря

Коллекторные электродвигатели рассчитаны на работу от бытовых сетей, напряжением 220В. Практически все они являются синхронными агрегатами. В отличие от асинхронных электродвигателей, коллекторные устройства состоят из неподвижного статора и вращающейся обмотки на валу – якоря. Напряжение на них подается с помощью щеточно-графитного устройства, которое и есть коллектор.

Основная причина, требующая проверки якоря и других деталей, состоит в появлении искр. Активное искрение свидетельствует об износе щеток и коллекторного узла или нарушении контактов. Кроме того, искры могут появиться в результате межвиткового замыкания, то есть, замыкания обмоток в коллекторе. Появление таких нарушений требует качественной диагностики, начиная с визуального осмотра и заканчивая проверкой мультиметром.

Первоначальный осмотр позволяет выявить оборванные или выгоревшие обмотки, а также выгорание в точках их подключения

Поэтому, в первую очередь следует обращать внимание на состояние обмоток и целостность витков. Если обмотки почернели полностью или частично, это уже указывает на определенные проблемы с якорем

Иногда изоляцию достаточно просто понюхать, чтобы определить характерный запах гари.

Более точную информацию можно получить путем проверки якоря мультиметром. Прозвонка выполняется поэтапно, захватывая все элементы двигателя:

• Вначале прозваниваются попарные выводы обмоток статора к ламелям. Сопротивления на каждом из них должны иметь одинаковое значение.
• Далее проверяется сопротивление между ламелями и корпусом якоря. В норме оно должно быть бесконечным.
• Целостность обмотки проверяется путем прозвонки выводов.
• После этого проверяется состояние цепи между корпусом статора и выводами якорной обмотки. При наличии пробоя на корпус, бытовое устройство категорически запрещается подключать к напряжению. В этом случае требуется обязательный ремонт или полная замена неисправных деталей.

После ремонта коллекторного электродвигателя нужно соединить все элементы между собой и подключить устройство к питанию 220В. Если агрегат работает нормально, значит ремонт выполнен правильно.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Важно: после визуального осмотра необходимо еще раз проверить с помощью приборов тот узел, на котором не обнаружено никаких внешних недостатков. Так, например, в данном случае на роторе мультиметром обнаружены обрывы в обмотке

Кстати на статоре оказалось достаточно внешнего осмотра, так как мультиметр не смог определить дефект в виде межвиткового замыкания.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

https://youtube.com/watch?v=jk_J3v5T8RA

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше

Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы. В некоторых инструментах используются крепежи разной длины

Их месторасположение нужно запоминать (лучше записывать или зарисовывать).

Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Как проверить якорь на болгарке?

Правила визуального осмотра

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

• ход якоря должен быть свободным;
• отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
• отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
• на контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
• отсутствие изношенных или выгоревших пластинок;
• пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Осмотр с помощью тестера

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

• расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
• разрыв питающего контура;
• замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Проверка индикатором короткого замыкания

Обнаружить обрыв обмотки или короткое замыкание в ней можно с помощью индикатора коротко замкнутых витков (ИК). Другие названия – индикатор межвиткового замыкания или индикатор дефектов обмоток электрических машин.

Прибор состоит из:

• блока питания;
• корпуса с ЖК-дисплеем, гнездами для подключения принадлежностей;
• соединительных проводов;
• большого индукционного датчика;
• малого индукционного датчика.

Порядок проведения проверки статора болгарки прибором ИДВИ:

1. Осмотреть индикатор межвиткового замыкания. Убедиться в отсутствии внешних повреждений, целостности соединительных проводов и датчиков.
2. Подключить блок питания.
3. Нажать кнопку питания и убедиться в исправности прибора.
4. Если индикатор дефектов обмотки долго находился на холоде, то его нужно выдержать при комнатной температуре не менее 2 часов.
5. Отключить электропитание УШМ.
6. Выбрать из двух датчиков большой или малый в зависимости от размера статора.
7. Если в паспорте угловой шлифовально машины не указано номинальное напряжение, приходящееся на один виток обмотки, то его нужно определить по формуле: номинальное напряжение всей катушки делить на количество витков.
8. Включить прибор.
9. Установить на индикаторе ближайшую большую, чем полученная при расчете, амплитуду импульсного испытательного напряжения.
10. Прижимая датчик к поверхности обмотки, последовательно проверить все пазы, выжидая по 3–4 с. При обнаружении короткого замыкания прибор издаст звуковой сигнал, а на дисплее появится соответствующая надпись.
11. Если короткозамкнутые витки не обнаружены, то на приборе установить следующую (большую по значению) амплитуду и убедиться в наличии запаса прочности изоляции обмотки.
12. Выключить прибор.

Индикатором дефектов обмотки можно проверить состояние изоляции между катушками статора и ротора, а также между обмоткой статора и корпусом болгарки. Если нет возможности купить готовый прибор, то можно сделать более простой индикатор короткозамкнутых витков самостоятельно.

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

• питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
• во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
• при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
• длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
• во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

• появляется стойкий запах подгоревшей изоляции проводов обмотки;
• ощутимо повышается температура корпусных деталей болгарки;
• электропривод болгарки гудит сильнее, чем в обычных условиях;
• вполне реально появление задымленности;
• шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
• возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Прозвонка асинхронного двигателя

Данный вид электродвигателя довольно часто используется в бытовых устройствах работающих от сети 220 В. После демонтажа агрегата из прибора и визуального осмотра, при котором не будут обнаружено короткое замыкание, диагностика осуществляется в такой последовательности:

1. Произвести замеры сопротивления между выводами двигателя. Данная операция может быть осуществлена мультиметром, который должен быть переведён в режим измерения сопротивления до 100 Ом. Исправный асинхронный двигатель должен иметь между одним крайним и средним выводом подключаемой обмотки сопротивление около 30 — 50 Ом, а между другим крайним и средним контактом — 15 — 20 Ом. Данные измерения указывают на полную исправность пусковой и основной обмотки агрегата.
2. Провести диагностику утечки тока на «массу». Чтобы прозвонить агрегат на утечки электрического тока, необходимо перевести режим работы мультиметра в положение измерения сопротивления до 2 000 кОм и поочерёдным соединением каждой клеммы с корпусом электродвигателя определить наличие или отсутствие повреждения изоляции. Во всех случаях, на дисплее мультиметра не должно отображаться каких-либо показаний. Если для измерения утечки используется аналоговый прибор, то стрелка не должна отклоняться в процессе проведения диагностических манипуляций.

Если в процессе измерений были выявлены отклонения от нормы, то агрегат необходимо разобрать для более детальных исследований. Наиболее распространённой поломкой асинхронных электродвигателей является межвитковое замыкание.

При такой неисправности, прибор перегревается и не развивает полной мощности, а если эксплуатацию устройства не прекратить, то можно полностью вывести из строя электрический агрегат.

https://youtube.com/watch?v=3V0zbYIOfZY

Чтобы прозвонить межвитковые замыкания, мультиметр переводится в режим измерения сопротивления до 100 Ом.

Необходимо прозвонить каждый контур статора, и сравнить полученные результаты. Если величина сопротивление в одном из них будет существенно отличаться, то таким образом можно с уверенностью диагностировать межвитковое замыкание обмотки асинхронного электродвигателя.

Способы проверки

Каждая неисправность ротора выявляется соответствующим методом проверки.

Визуальный осмотр

Способ проверки, с которого нужно начинать диагностику. Проверить коллектор якоря на наличие механических повреждений. Царапины, задиры и сколы должны отсутствовать. Осмотреть ламели на предмет выгорания. Если одна из них темнее или взбухла – имеет место короткое замыкание между пластиной и шиной обмотки.

12-вольтной лампочкой

Подсоединить к контактам лампочки два провода. В одном из них сделать разрыв. Подключить провода к источнику питания, края «разорванного» провода положить на ламели так, чтобы они не соприкасались между собой. Вращать якорь. Если в обмотке отсутствуют пробои, то лампочка будет гореть непрерывно.

Мультиметром

Перевести данный прибор в режим измерения сопротивления. Один из щупов (полярность не имеет значения) положить на одну из пластин. Другой щуп поочередно прикладывать к остальным ламелям. Звуковой сигнал в зависимости от модели мультиметра оповестит о том, что между «трассами обмотки» есть пробой.

Тестером

Индикатор короткозамкнутых витков. Используется при проведении диагностики якорей закрытого типа. Этот тип роторов отличается отсутствием доступа к месту соединения обмотки с ламелями. Тестер имеет два светодиода – красный и зеленый. Вращая якорь, подсоединенный к тестеру, можно определить наличие пробоя в обмотке по загоревшемуся красному светодиоду.

Проверка электродвигателя

Кроме цепей управления в электрическую схему болгарки входит ротор и статор. Это сложные узлы, ремонт которых рекомендуется выполнять в специализированных центрах. Но для российских умельцев ничего недоступного нет. Мы рекомендуем свои способы ремонта статора или ротора своими руками.

Как отремонтировать статор болгарки Makita

На выход из строя статора поз.24 болгарки указывает появление запаха гари, перегрев корпуса болгарки, самопроизвольный набор оборотов болгарки. В корпусе болгарки поз.33 статор крепится четырьмя саморежущими винтами 4×70 поз.21. Для предотвращения нанесения повреждений, статор закрывается защитой поз.20.

Ремонт статора болгарки Макита состоит в определении короткого замыкания или обрыва обмоток. Лучше всего выполнить диагностику статора специальным прибором, называемым ИК-2. Статор считается неисправным, если видны следы потемнения обмотки, определен обрыв или короткое замыкание витков обмотки.

Ремонтируется статор просто. Надо перемотать его обмотки.

Как отремонтировать ротор болгарки Makita

При перегреве болгарки, появлении запаха гари, увеличении искрения в районе коллектора необходимо обратить внимание на целостность ротора поз.13. Схема болгарки Макита

Схема болгарки Макита

Демонтаж ротора сопряжен с выполнением последовательной разборки. Чтобы извлечь ротор, его надо освободить от редуктора поз.3. Для этого надо открутить шестигранную гайку М6 поз.4. Чтобы открутить гайку, надо одной рукой зажать ротор. Второй рукой, при помощи рожкового ключа, открутить гайку против часовой стрелки.

Снимите гайку, вытащите плоскую шайбу поз.5, извлечь коническую спиральную шестерню поз.6, снять стопорную пружину поз.7. Покачивая ротор в стороны аккуратно вытащить его из корпуса редуктора поз.3. Сняв стопорное кольцо поз.8, при помощи съемника стащите подшипник поз.9.

В болгарке Makita 9565 применен подшипник 6001LLB.

Осталось снять плоскую шайбу поз.10 и крышку редуктора поз.11.

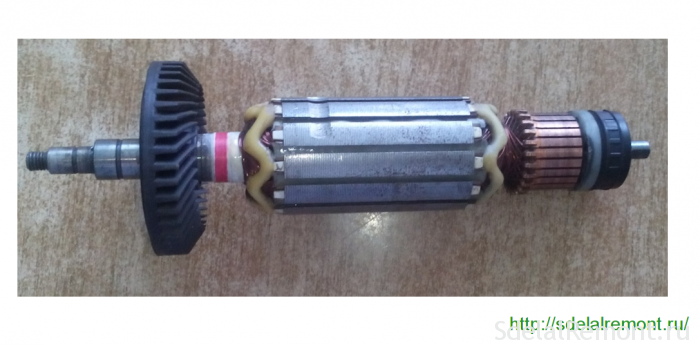

Перед Вами внешний вид ротора болгарки Makita 9565 с надетой изоляционной шайбой поз.14, плоской шайбой 7 поз.15, подшипником поз.16 и пыльником резиновым 22 поз.17. В болгарке со стороны коллектора используется подшипник 627zz. Российский аналог 80027.

Ремонт ротора заключается в его замене на новый или отремонтированный. Отремонтировать ротор можно и самостоятельно, но надо не только терпение, оснастка, материал. Это вид работы высокого класса.

Этапы осуществления процедуры перемотки статора

При работе важно получить строго определенное количество витков — оно должно быть идентично количеству витков старой обмотки. Проволоку нужно наматывать так, чтобы уплотнение было максимальным

Катушки ставятся в статор. Из того же материала, из которого сделана обмотка для катушек, делаются выводы. Их кончики нужно изолировать кембриками — трубочками, изготовленными из пластмассы.

До того как установить катушки, необходимо проверить, чтобы пазовые коробки были симметричны. Они должны закрывать обмотку. Если этого не происходит, при закладке проводов катушек ставят временные вкладыши. Эта простая мера позволит избежать повреждения.

Катушка монтируется над пазом, который находится ниже расточки. Проводники катушки устанавливают с помощью специальной пластины. Провода, расположенные в пазу, ни в коем случае не должны перекрещиваться. Их нужно укладывать точно так же, в той же последовательности, что и намотку. Проводники нужно устанавливать строго параллельно.

Чтобы выполнить следующую операцию, статор нужно немного повернуть — только на одно деление. В паз укладываются катушки из этой же группы. После окончания укладки нужно положить междуслойные прокладки. Выводы прикрутить к внешнему контуру так, чтобы они располагались параллельно внешнему контуру. Нижняя сторона катушек монтируется по такому же принципу. Операция повторяется до тех пор, пока пазы этого шага не заполнятся.

Когда обмотка закончена, концы можно загильзовать. Размеры гильз зависят от размеров статора. Толщина гильзы обычно бывает 0,2 мм, но при этом длина должна быть больше, чем габарит устройства запуска. Чаще всего это значение составляет около 1,5 мм. Для изготовления гильзы используется специальный картон. На него нужно намотать пленку (должна быть термоустойчивой). Всю получившуюся конструкцию заворачивают скотчем. Катушки с гильзами нужно установить в пазы статора. После этого можно провести проверку, правильно ли двигается якорь. Катушка полностью готова. Ее останется только обмотать киперной лентой, а сверху покрыть слоем лака. После того как лак высохнет, прибор полностью готов к использованию.
