Как проверить стартер

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Система запуска двигателя

Любой автомобиль имеет два источника энергии — генератор и аккумулятор. Первый используется для подзарядки АКБ и питания всей электрики автомобиля при запущенном двигателе. Аккумулятор же используется для питания систем автомобиля на остановленном моторе. Но самое главное — он подает необходимый для прокручивания коленвала ток на стартер. При этом работают системы подачи топлива и зажигания. Все эти механизмы и устройства функционируют максимально синхронно, благодаря чему двигатель запускается очень быстро.

Для инжекторных моторов нормальное время запуска — 0,8 сек. И если это время больше, то потребуется полностью провести диагностику систем. Нужно обязательно знать, как проверить стартер на работоспособность.

ВАЗ-2110, как и большинство других автомобилей, нуждается в своевременной замене компонентов стартера. Щетки и втулки под действием силы трения и высокого тока изнашиваются, покрываются слоем нагара. Из-за этого увеличивается ток, потребляемый обмотками, в несколько раз.

Как проверить или прозвонить стартер – проверяем на автомобиле и в снятом состоянии

Здравствуйте, уважаемые автолюбители! Как бы то ни было, а начатое дело нужно доводить до конца. Когда стартер авто не прокручивает, а аккумуляторная батарея заряжена, не остается ничего другого, как прозвонить стартер.

Проверка стартера, дело вовсе не сложное, однако, не все автовладельцы знают, как проверить стартер в условиях гаража. Проверка стартера включает в себя несколько основных этапов:

• проверка работоспособности стартера;
• проверка тягового реле;
• проверка целостности обмоток и состояния щеток;
• проверка бендикса.

Как проверить, работает ли стартер?

После того, как вы сняли стартер, аккуратно зажмите его в тиски. Здесь главное не переусердствовать – одно неверное движение, и устройство будет повреждено. Приготовьте несколько проводов с маленьким сопротивлением.

Это могут быть, например, провода зарядки аккумуляторной батареи. Провода соедините с нижней клеммой и корпусом стартера, а провод, который идет от корпуса, соедините с «плюсом» и «минусом» аккумулятора. Таким образом, вы проверите его работоспособность – если стартер исправен, то начнет вращаться. Скорее всего, вам придется заменить тяговое реле.

Проверяем элементы стартера: обмотки и щетки

Как проверить работоспособность стартера, если он не вращается? В этом случае вам нужно произвести проверку щеток и обмоток стартера.

Для проверки щеток воспользуйтесь 12-вольтовой лампочкой с двумя проводами. Провода соедините к щеткодержателю и к массе. Если лампочка загорится – целостность щеток нарушена, и, соответственно, нужно заменить щетки.

При помощи все той же лампочки проверьте обмотки стартера, присоединив один провод к корпусу стартера, а другой – к выводу обмотки. Не забывайте, что перед тем, как проверить снятый стартер таким образом, его нужно подключить к аккумулятору. Для проверки на межвитковое замыкание якоря воспользуйтесь специальным стендом.

Если во время проверки вы выявили неисправность, просто замените вышедшие из строя детали и элементы, и работа стартера нормализуется.

Бендикс не крутит – продолжаем проверку стартера

Если стартер включается, однако двигатель не прокручивает, готовьтесь решать проблемы с бендиксом, который, скорее всего, придется заменить. Некоторые умельцы ремонтируют бендиксы, за исключением такой неисправности, как трещина в его корпусе.

Но, если у вас не эксклюзивный стартер, то проще будет купить бендикс в магазине и поменять его. Тем не менее, причины пробуксовки бендикса мы с вами знать должны:

• высохла или загустела смазка;
• ослабли пружины;
• произошло уменьшение диаметра роликов (так называемый, диаметральный износ);
• либо ролики износились односторонне и на них появились натертые плоские грани.

Прежде, чем отправляться в магазин за новым бендиксом, снимите и прихватите с собой старый, чтобы не приобрести абсолютно ненужную деталь.

Как проверить, работает ли стартер, когда он крутится очень тяжело, а фары горят тускло? В первую очередь обратите внимание на то, какое напряжение выдает аккумулятор. Если оно окажется нормальным, проверьте состояние всех контактов

Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями

Если оно окажется нормальным, проверьте состояние всех контактов. Если эта проверка не помогла выявить неисправность, разберите стартер и замените втулки, чтобы устранить излишнее трение между деталями.

Бывает, что стартер крутится медленно, но лампочки горят достаточно ярко. Это может свидетельствовать о выходе из строя тягового реле. Оно подлежит замене, если при касании «плюсом» нижней клеммы тягового реле он вдруг начнет легко крутиться.

Если он будет крутиться так же медленно, как и раньше – дело в стартере. Самая распространенная проблема – плохое прилегание щеток к коллектору, из-за чего они сильно искрят, а коллектор очень загрязняется.

Если вы до сих пор не уверенны в своих силах и не знаете, как проверить стартер, видео от мастеров, несомненно, придет вам на помощь. Но помните, что одного только видео урока может быть недостаточно.

Так как, разбирая стартер, важно обращать внимание и на запах. Если перед тем, как проверить исправность стартера, разбирая его, вы почувствуете запах гари – можете даже не продолжать дальнейшую проверку, а смело отправляться за покупкой нового стартера

Ну вот, пожалуй, и все. Теперь вы знаете, как проверить работу стартера в условиях гаража и сможете выполнить ее самостоятельно.

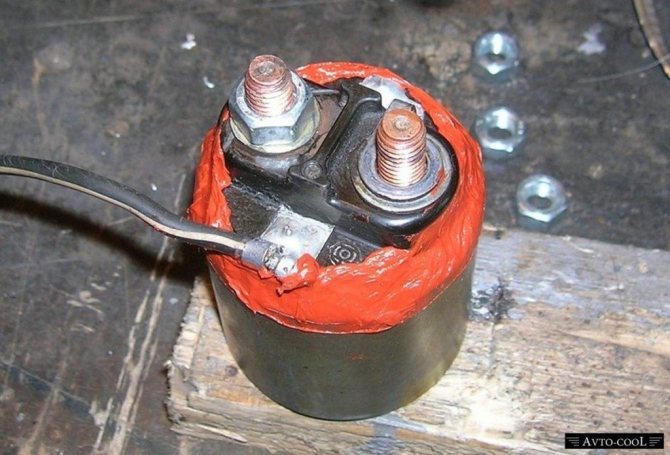

Как провести ремонт реле своими руками

В основном, ремонтные работы предполагают разбор ряда механизмов

Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму

При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.

В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.

Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.

Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.

Рекомендуем: Суппорт — выполняем его ремонт в домашних условиях

В качестве завершающих работ стоит проверить исправность элементов. В том случае, если все функционирует как надо, монтируем реле в транспортное средство. Выполнив ремонтные работы, еще раз оцениваем работоспособность системы.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:
