Спиртовая горелка из алюминиевой банки своими руками

Характеристики

Отличительными характеристиками спиртовок являются:

• температура пламени 900 град. Цельсия;
• материал резервуара стекло или металл;
• наличие или отсутствие фитиля;
• масса спиртовок обычно не превышает 0,25 кг;
• высота обычно не более 120 мм.

Материал резервуара следует выбирать исходя из условий работы спиртовки. Если спиртовка эксплуатируется в условиях, при которых возможно случайное падение спиртовки на каменный или металлический пол, то с точки зрения техники безопасности предпочтительно использовать спиртовку с металлическим резервуаром. Спиртовки со стеклянным корпусом значительно дешевле металлических. Кроме того при работе спиртовки всегда можно наблюдать за уровнем спирта в резервуаре. Однако стекло -хрупкий материал, имеющий малое сопротивление при ударе, и поэтому всегда имеется возможность разрушения резервуара спиртовки при падении на твердый пол, что может вызвать разлив горящего спирта. Поэтому в помещениях с повышенными требованиями по пожарной безопасности применение стеклянных спиртовок, особенно изготовленных из тонкого лабораторного стекла, не рекомендуется.

Внутренний объем резервуара спиртовки надо выбирать таким, чтобы при при ее эксплуатации, как минимум, не требовалось бы вновь заправлять спиртовку в течение одного часа ее непрерывной работы.

Материал и толщина фитиля важные элементы для работы спиртовки. Используются фитили из хлопчатобумажной ткани и асбестового шнура. Наибольшее распространение получили фитили из хлопчатобумажной ткани, так как они дают более стабильное и ровное пламя по сравнению с асбестовыми фитилями. Что касается толщины фитилей, то надо исходить из того, что чем толще фитиль тем больше топлива он подает в зону его сгорания. Более толстые фитили дают и более объемное пламя с большей высотой последнего. В результате тепловая мощность у спиртовок с более толстым фитилем несколько выше, однако при этом выше и расход спирта. Для большинства лабораторных работ, выполняемых при помощи спиртовок достаточна толщина фитиля не менее 4,8 мм и не более 6,4 мм. Более толстые фитили необходимы для выполнения некоторых профессиональных работ, где требуется высокое и объемное пламя. Желательно в наборе иметь спиртовки с разной толщиной фитиля и использовать их в зависимости технологических требований, предъявляемых к выполняемой работе.

Устройство для регулировки размеров выступающей части фитиля обеспечивает большое удобство при работе со спиртовками, так как не требуется каждый раз гасить пламя спиртовки, чтобы отрегулировать параметры пламени (высоту и объем) путем изменения размеров выступающей части фитиля. Спиртовки с устройствами регулировки выступающей части фитиля дороже, чем спиртовки без этих устройств. Однако несколько более высокая цена с лихвой покрывается удобствами для профессиональной работы, которые это устройство обеспечивает.

При работе со спиртовками надо соблюдать правила техники безопасности, которые сводятся к следующему.Необходимо использовать спиртовку только по назначению, указанному в ее техническом паспорте. Запрещается заправлять спиртовку вблизи устройств с открытым пламенем. Не заполнять спиртовку топливом более чем наполовину объема резервуара. Нельзя перемещать или переносить спиртовку с горящим фитилем. Категорически запрещается зажигать фитиль спиртовки посредством другой спиртовки. Заправлять спиртовку только этиловым спиртом. Гасить пламя спиртовки только посредством колпачка.Не держать на рабочем столе, где используется спиртовка, легковоспламеняющиеся вещества и материалы, способные воспламеняться от кратковременного воздействия источника зажигания с низкой тепловой энергией (пламя спички,спиртовки). Помещение в котором производится работа со спиртовкой (спиртовками) должно быть оснащено первичными средствами пожаротушения, например, порошковым огнетушителем.

Использование горючего для спиртовок

Основными сферами применения горючего для спиртовок являются:

• лабораторные работы при изучении курса химии в средних общеобразовательных учреждениях;
• стерилизация в открытом пламени некоторых лабораторных инструментов в медицинских образовательных учреждениях;
• подогрев небольшого количества воды или приготовление пищи в туристических походах с помощью спиртовки.

Существуют определенные правила использования горючего:

• В учебных лабораториях допускается применение в качестве горючего для спиртовок только и исключительно этилового спирта.
• Запрещено наполнять спиртовку горючим более, чем наполовину.
• Не допускается нахождение в рабочей области легковоспламеняющихся материалов.
• Хранить горючее необходимо в специальной посуде с плотно закрывающейся крышкой.
• Горящую спиртовку нельзя перемещать, поднимать, переносить, поджигать от нее другие спиртовки.

Использование качественного горючего для спиртовок в учебных лабораториях способствует:

• результативности химических экспериментов;
• предупреждению возможных отравлений парами горючего вещества;
• отсутствию возможности возникновения внештатных ситуаций;
• удлинению срока службы лабораторного оборудования.

Проведение лабораторных работ при изучении химии является обязательным методическим приемом, позволяющим наглядно продемонстрировать свойства веществ, механизмы протекания реакций, превращение одних веществ в другие. Наглядность и практика при изучении курса естественных наук являются определяющими факторами, обеспечивающими выполнение требований ФГОС. Простота использования и высокое качество горючего для спиртовок обеспечивают безопасность и результативность лабораторных экспериментов.

Горючее для спиртовок купить с бесплатной доставкой можно в нашем магазине СОЛНЕЧНЫЙ-МИР.РФ.

Горючее для спиртовок доставляется в любую точку Российской Федерации, для школ доставка БЕСПЛАТНАЯ.

На товар Горючее для спиртовок цена актуальная и указанна на сайте и в прайсе.

Актуальность фото Горючее для спиртовок следует уточнять у консультанта по бесплатному телефону 8-800-775-05-47, звонок бесплатный с любого телефона, из РФ.

Подготовка документов для школ в соответствии с гос. требованиями, предоставление мониторингов, сертификатов и других необходимых документов. Соответствие ФГОС.

С этим товаром смотрят

Датчик кислородаГорючее сухоеПравила техники безопасности в кабинете химии Возгорание спички

Спиртовая горелка из банки

Спиртовая горелка из банки Принцип действия спиртовой горелки состоит в сгорании паров топливной смеси.

Спиртовая горелка из банки изготавливается следующим образом:

1. Понадобятся две банки из-под консервов, кофе и т.п., кусок стекловаты и топливо. Жестяные банки нужно хорошо промыть, высушить. Затем их нужно разрезать пополам, клочок стекловаты положить на дно одной из них. Нужно сделать заглушку, чтобы вата не сыпалась, поместить сверху нее.
2. В дне второй банки проделываются отверстия, надевается сверху первой. Они должны плотно прилегать друг к другу, по краям не должно быть щелей.
3. По кругу верхней банки шилом нужно сделать отверстия диаметром 2 мм с расстоянием 8 мм между ними и 1,5 см от края банки. Отверстия лучше сделать такой формы, чтобы металл был немного загнут кверху. Должно получиться от 16 до 26 таких отверстий.
4. С помощью шприца и надетой на его носик трубки внутрь заливается спирт, чтобы стекловата или другой материал пропитался им (можно положить обычную пемзу).
5. Поджигание осуществляется так: спиртовая горелка своими руками нагревается снизу, где находится топливо, чтобы оно начало испаряться. После этого подносится зажигалка к отверстиям сверху, пары спирта начинают гореть.

В качестве топлива нужно использовать спирт не менее 96%, его можно заменить салициловой кислотой, стрептоцидом. Как показывает практика, интенсивность и длительность горения спиртовки зависит от вида топлива. Самое интенсивное горение показывает топливо из спирта, а стрептоцид и салициловая кислота менее интенсивное, но при этом длительность горения у них больше, чем у спирта. Нельзя в качестве топлива использовать бензин из-за риска его взрыва. Керосин также не подойдет из-за отсутствия фитиля. В качестве материала для спиртовой пропитки лучше использовать материалы из натуральных волокон.

Для чего же спиртовка в походе?

Основное предназначение спиртовок, на мой взгляд, это кипячение воды. Кипяток позволяет заварить чай, сварить кофе, запарить бичпакеты, заварить каши не требующие варки, заварить супы быстрого приготовления и т. п. Кроме того на спиртовке можно разогреть любые консервы, например из армейского сухпайка. Как видите, всего вышеперечисленного уже вполне достаточно чтобы перекусить в несложном походе, в ПВД или на простой прогулке за город. И с таким питанием можно нормально проходить даже несколько дней. Думаю, это уже оправдывает существование походных спиртовок.

Кроме того, даже в городском парке можно в выходной выйти и попить чай или кофе, сварив его хоть прямо на лавочке.

Одним из основных достоинств спиртовок является малый вес. Моя маленькая спиртовка из аэрозольного баллончика весит чуть больше 10 грамм. Бутылочка спирта к ней 100 грамм. Металлическая кружка и некоторое количество воды у вас будут при любом снаряжении, что с газом, что при костре. При этом, нести газовый баллон, который один уже весит гораздо больше, чтобы вскипятить одну две кружки воды не очень рационально, хотя и удобно.

Ещё одно достоинство спиртовки — она не коптит и посуда остаётся чистой. Запах при сгорании спирта, конечно присутствует, но далеко не такой сильный, как от сухого горючего.

Поэтому спиртовку можно использовать так же, как и газ, в помещении. Надо только обеспечить хоть какую-то вентиляцию. Без притока свежего воздуха в помещении вообще ни какой огонь жечь нельзя — выгорает кислород и есть риск задохнуться.

Основные разновидности спиртовых горелок

Спиртовая самодельная горелка может быть открытого или закрытого типа. Каждая из приведенных конструкций обладает своими достоинствами и недостатками. Если речь идет об устройстве открытого типа, то вы можете столкнуться с не столь высокой экономичностью, горение будет протекать на большей площади. Это будет способствовать обильному испарению топлива. Помимо прочего, в горелках закрытого типа не предусмотрена возможность контроля объема оставшегося топлива. Такие горелки нуждаются во внешнем поджиге, что увеличивает пожароопасность. Однако каждую из перечисленных горелок можно изготовить самостоятельно

Важно помнить о том, что работа горелок основана на сгорании паров топливной смеси. Поэтому категорически запрещается применять в качестве топлива вещества, которые содержат ацетон, а также бензин

Горение свечи

Горение свечи подобно горению спички или зажигалки. А строение пламени свечи напоминает раскаленный газовый поток, который вытягивается вверх за счет выталкивающих сил. Процесс начинается с нагревания фитиля, за которым следует испарение парафина.

Самую нижнюю зону, находящуюся внутри и прилегающую к нити, называют первой областью. Она обладает небольшим свечением синего цвета из-за большого количества топлива, но малого объема кислородной смеси. Здесь осуществляется процесс неполного сгорания веществ с выделением угарного газа, который в дальнейшем окисляется.

Первую зону окружает светящаяся вторая оболочка, характеризующая строение пламени свечи. В нее поступает больший кислородный объем, что обуславливает продолжение окислительной реакции с участием топливных молекул. Температурные показатели здесь будут выше, чем в темной зоне, но недостаточные для конечного разложения. Именно в первых двух областях при сильном нагревании капелек несгоревшего топлива и угольных частичек появляется светящийся эффект.

Вторая зона окружена слабозаметной оболочкой с высокими температурными значениями. В нее заходит много кислородных молекул, что способствует полному догоранию топливных частичек. После окисления веществ, в третьей зоне светящийся эффект не наблюдается.

Спиртовая горелка из пивных банок

Многочисленные видео содержат подробную инструкцию, как сделать спиртовую горелку из алюминиевых банок из-под пива или газированной воды.

Спиртова горелка из пивной банки

Чтобы изготовить спиртовую горелку из пивных банок, нужно сделать следующее:

• Взять две алюминиевые банки, разметить с помощью маркера и деревянного бруска линию отреза (примерно 3-4 см от донышка), разрезать.
• Одну отрезанную часть плотно вставить в другую.
• По центру верхней банки сделать отверстие шилом для заправки. Закрыть заливное отверстие болтом. Вместо него можно использовать монетку. Этот предмет даже лучше: при перегреве и большом давлении она просто подпрыгнет, выпустив лишнее, чтобы банка не взорвалась.
• По всему кругу банка протыкается отверстиями количество примерно 16 штук с равным расстоянием между собой.
• В заливное отверстие выливается спирт объемом 25-50 мл, отверстие закрывается. Можно положить на дно вату, как описано в случае с консервными банками.
• Спиртовка помещается на металлическое основание (можно использовать металлическую крышку), на которое выливается некоторое количество спирта, поджигается.
• Через 20-40 секунд горелка прогреется, из отверстий начнут выходить языки пламени.

Горелка из пивной банки своими руками

Горелка из банки Для изготовления простейшей спиртовки понадобятся две алюминиевые банки из-под пива или любой газированной воды. Чтобы горелка из пивных банок не дымилась и не плавилась при горении, необходимо зачистить ее поверхность наждачной бумагой, чтобы избавиться от краски. Затем необходимо часть каждой из банок, примерно на 3 см от донышка, отрезать канцелярским ножом. Линия отреза должна быть ровной, поэтому можно воспользоваться маркером, закрепленным на дощечке высотой 3 см, чтобы провести эту линию, или же закрепить канцелярский нож в тисках, при этом крутить банку, отрезая ее нужную часть. Острые края отрезанной части нужно обработать наждачкой.

Получившиеся таким образом две одинаковые части банок нужно соединить, вставив одну в другую. Поскольку они имеют равный диаметр, соединение может вызвать затруднение, т.к. вставить одну в другую нужно так, чтобы между ними не было щели. Поскольку алюминий легко поддается деформации, перед тем, как отрезать вторую заготовку, можно на донышко целой банки натянуть отрезанную, готовую часть будущей спиртовки, расширив таким образом ее края до нужного диаметра.

После того, как обе части соединены, по периметру верхней части спиртовки нужно сделать отверстия шилом или сверлом 1-2 мм. Их может получиться 18-20 штук с одинаковым расстоянием между ними. Чтобы языки пламени поднимались вверх, края отверстий нужно немного загнуть кверху. На верхушке горелки нужно сделать несколько отверстий 3 мм диаметром для заливки спирта и регулировки внутреннего давления емкости.

Внутрь горелки спирт можно просто заливать, а можно поместить туда ватный диск, чтобы он им пропитался.

Горелка из пивной банки своими руками работает очень просто: внутрь заливается 30 мл спирта, входные отверстия по центру верхушки закрываются монетой. Низ спиртовки прогревается спичкой, пары спирта загораются, образуя языки пламени, выходящие из отверстий, сделанных по периметру.

Горелка из пивных банок

Чтобы было удобно разогревать на горелке воду или пищу, нужно сделать подставку для посуды. Для этого необходимо использовать банку чуть большего размера, например, из-под консервы. На ней нужно разметить две линии: одну на высоте горелки, вторую на высоте, больше длины горелки в два раза. Верхушка банки отрезается, а ее стенки делятся на 12 вертикальных надрезов. Из этого числа нужно оставить шесть штук, отрезав лишние через одну. По центру донышка нужно сделать отверстие для прогревания, а оставшиеся полоски загнуть внутрь к донышку. Подставка готова, осталось лишь поместить внутрь нее спиртовую горелку.

Горелка из жестяной банки

Новый нож в скандинавском стиле

16 Фев 2013

Сделав первый нож (ну ладно, не целиком, а только рукоять и ножны) я вошел во вкус, кроме того первый вариант получился тяжеловат из за неправильно выбранной древесины для рукоятки. Поэтому вторым вариантом я сделал нож со сквозным монтажом. Здесь я заодно потренировался делать расклеп хвостовика и ножны финского типа с деревянным вкладышем. С кожей для ножен я не угадал, поэтому тиснение не получилось, да и вообще работа с кожей это не моя сильная сторона. Зато порадовало использование вощеной нити. Оказалась действительно удобная и красивая вещь — буду продолжать ее использовать.

Клинок взял Polar: длинна 95 мм, ширина 20 мм, толщина обуха 3 мм, инструментальная углеродистая сталь.

Рукоять: карельская береза длинна 110 мм.

Результаты на фотографиях ниже. Скоро новый велосезон с новыми походами — посмотрим, как он себя поведет.

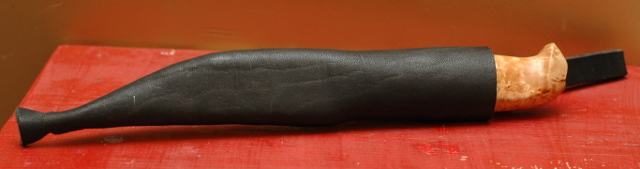

Нож в ножнах:

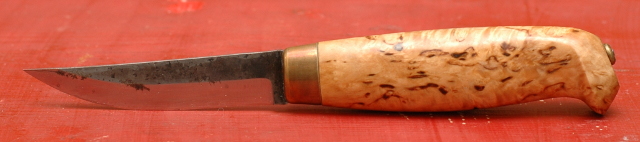

Общий вид

Оковка

Расклеп хвостовика

P.S. Ножеделие потихоньку затягивает — в проектах большой леуку. Не знаю зачем он мне, но хочется попробовать его сделать и поработать им.

Комментарии

Неэффективность спиртовки

28 Окт 2013

К сожалению из за нехватки времени в последний месяц был вынужден забросить написание постов, но зато я приложил много сил к выпуску другого проекта и к концу октября планирую выход бета версии. Позже на напишу о нем подробней. Тем не менее, в эти выходные удалось вырваться на природу. Было довольно сыро, но осенний лес весьма красив.

Еще летом я приметил здоровенную березовую сувель и ждал осени, чтобы можно было ее спилить с минимальным ущербом для дерева. В эти выходные мне удалось осуществить свой план и после просушки я обязательно из нее чего-нибудь сделаю.

Обычно, в подобные вылазки я брал дровяную горелку с большой кружкой, чтобы пить горячий чаек, но в сырую погоду мне не захотелось заморачиваться с дровами и я взял спиртовку и маленькую кружку, чтобы была возможность по быстрому вскипятить воду. В результате я получил неожиданные результаты. Раньше в пару к спиртовке я брал кастрюльку и она закипала довольно быстро. А кружка, несмотря на малый объем, потребовала вдвое больше топлива для закипания — слишком маленькая площадь дна сыграла свою роль.

Откровенно говоря, когда я делал спиртовку я планировал ее использовать именно в таком варианте, а теперь получается, что надо придумывать какую-то другую тару для коротких вылазок.

Обновление : сделал ветрозащиту для спиртовки, которая одновременно используется, как таганок. Ситуация  сильно улучшилась

Как работает спиртовка

Наливаем спирт через отверстие в крышке почти до боковых отверстий. Из-за стекловаты уровень спирта не видно, но вполне можно приспособиться наливать «на глаз» или разметить бутылочку со спиртом по порциям. В моей спиртовке это примерно 20 мл.

На металлическую крышку ставим спиртовку, а на неё ставим кружку с водой.

Затем наливаем немного спирта на крышку-подставку вокруг спиртовки и поджигаем его.

Что при этом происходит:

Спирт горит вокруг спиртовки, тем самым нагревая её и спирт внутри. Он начинает активнее испаряться и выходит через боковые отверстия, загораясь от огня снаружи. Поначалу пламя будет довольно большое. Затем спирт на крышке-подставке выгорает. К этому времени спиртовка уже достаточно нагрелась сама и спирт внутри неё активно испаряется и горит в форме конфорки. Как только спирт с крышки выгорел, пламя спиртовки становится немного меньше и горит ровно по дну кружки почти не выходя за его пределы. При этом пламя продолжает нагревать верхний край спиртовки над отверстиями и спирт внутри неё постоянно подогревается от стенок корпуса. Устанавливается устойчивое равновесие между нагревом спирта, его горением и испарением. Через некоторое время вода в кружке закипает.

 Важный момент — кружка должна стоять именно на спиртовке, непосредственно соприкасаясь с её корпусом. Так как кружка холодная и постепенно нагревается, она забирает часть тепла с корпуса спиртовки и не даёт ему перегреваться. Это очень заметно, если приподнять кружку над спиртовкой, пламя сразу становится намного интенсивнее и спирт выгорает гораздо быстрее. Когда же кружка стоит на спиртовке, пламя большую часть времени горит равномерно.

Самодельное крепление Garmin на руль велосипеда

27 Мар 2013

Открытие велосезона все ближе и ближе и мне уже не терпится собрать своего педального коня и погонять на нем, однако по известным причинам сейчас я не могу этого сделать, поэтому в преддверии сезона решил написать статьи про кое-какое велосипедное оборудование, которое я сделал сам или которое постоянно использую, чтобы хоть как-то унять этот зуд.
Во время своих дальних поездок на велосипеде я использую навигатор гармин, он постоянно пишет трек среднюю скорость и много других интересных параметров. Кроме того, с ним всегда можно свериться, если не уверен на счет местоположения. Удобство навигатора детально описывать не имеет смысла — сейчас все знакомы с этим прибором. Есть одна сложность с использованием Garmin и велосипеда — фирменное крепление на руль стоит каких-то невероятно больших денег. Лично мне отдавать за крепление чуть ли не треть стоимости прибора просто не позволяет известное земноводное. Особенно было обидно покупать крепление для старого etrex, который я со скидкой покупал за 1000 рублей. Поэтому, еще в те далекие времена я сделал самодельное крепление для навигатора на руль велосипеда.
Для изготовления крепления мне понадобилось крепление для труб, монтажная пластина и винт с подходящей резьбой и кусок резины.

Все это можно купить в метизах или любом другом строительном магазине за очень маленькие деньги. Изготовление занимает около 15 минут и требует минимума инструментов. Первым делом монтажная пластина обрезается до размеров 35×100 мм. (можно сразу купить нужного размера, чтобы сэкономить время). После этого 15 мм пластины зажимаются в тисках и пластина загибается, чтобы с торца иметь вид буквы Г. В середине пластины сверлится отверстие под винт и привинчивается крепление для трубы. Как правило толщина пластины не позволяет надежно прикрепить ее с помощью одного винта, поэтому надо подложить резиновую прокладку, чтобы она выбирала люфт. Можно обойтись и несколькими шайбами, но резиновая прокладка удобнее. В результате должно получится что-то вроде такого приспособления

Для удобства крепления прибора я наклеил две полоски вырезанные из ижевской пенки. Они позволяют надежнее удерживать прибор и добавляют амортизацию.

Дальше с помощью отвертки хомут для трубы крепится на руль велосипеда. Сверху складывается навигатор. Верхняя часть навигатора крепится обычной резинкой или колечком вырезанным из старой камеры. А нижнюю часть я прикрепляю шнуром, продетым в кольцо на навигаторе. Я просто обматываю этот шнур несколько раз вокруг площадки (В пешеходной жизни этот шнур используется для ношения навигатора на шее). Если шнур не привязан к гармину, то можно использовать вторую резинку.

Загиб площадки снизу не дает соскользнуть навигатору вниз на неровной дороге. Две полоски из пенки по краям не дают навигатору скользит в продольном направлении. Вылететь вверх не дает земное притяжение 🙂 и сила трения. Плюс прибор привязан и притянут резинкой.

Подобное крепление не позволяет снять и установить прибор так быстро, как фирменное. Однако я обычно устанавливаю на руль велосипеда свой garmin утром и снимаю только вечером. Поэтому этот недостаток для меня не критичен. Другой минус это не такой элегантный внешний вид всей конструкции, но это меня волнует меньше всего. Из плюсов:

+ низкая цена (около 100 рублей)

+ Все органы управления доступны и прибором можно управлять даже на ходу.

+ надежное крепление всей конструкции (хомут не сорвется ни при каких обстоятельствах, а шнур продетый в кольцо на приборе не даст ему упасть на землю)

+ Крепление не зависит от типа навигатора. Я его использовал, как с garmin etrex, так и с garmin dakota. Думаю, что и с остальными туристическими навигаторами не будет сложностей.

Конструкция имеет большой запас для доработок и улучшений. Этот держатель прошел со мной не один десяток покатушек и несколько серьезных велопоходов. Во всех случаях он показал себя надежным и неприхотливым.

Преимущества

• Малый вес — не более 220 г.
• Простота использования — необходимо только добавлять спирт в резервуар спиртовки, а далее спирт самостоятельно подаётся в область горения.
• Надёжность — все элементы конструкции практически безотказны в работе.
• Бесшумность работы.
• Отсутствие резких запахов — запах этилового спирта перед тем, как он поджигается, ничтожен по сравнению с запахом газообразного топлива в аналогичных случаях.
• Не требуется техническое обслуживание — нет необходимости в проведении регламентных, а также и ремонтных работ по регулировке и очистке элементов конструкции.
• Безопасность в работе — этиловый спирт в малых количествах не взрывоопасен, а разлитый горящий спирт легко можно потушить, применяя стандартные средства пожаротушения (порошковые огнетушители).
• Простота хранения топлива — допускается хранение этилового спирта в обычной пластиковой бутыли или пластиковой канистре.
• Невысокая цена — стоимость спиртовок значительно ниже лабораторных газовых горелок или других видов горелок, применяющих жидкое топливо (керосин, бензин).
• Экологически чистое топливо — не загрязняет окружающую среду (безопасно при попадании в воду и почву и не образует токсичных веществ при сгорании).
