Настраиваем бесплатную сборку для написания и отладки программ под микроконтроллеры на основе ядра arm под windows 10

Прошивка STM32 с помощью ST-Link программатора под Windows

При использовании программатора ST-Link выводы BOOT0 и BOOT1 не используются и должны стоять в стандартном положении для нормальной работы контроллера.

Качаем с сайта st.com Утилиту STM32 ST-LINK Utility. Устанавливаем ее.  С ней должен быть установлен и драйвер для ST-Link. Если нет, качаем и устанавливаем драйвера ST-Link: http://www.st.com/content/st_com/en/products/embedded-software/development-tool-software/stsw-link009.html Подключаем ST-Link в USB- разъем компьютера, а соответствующие выводы программатора подключаем к выводам тестовой платы согласно маркировки.

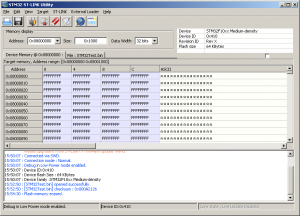

Запускаем программу STM32 ST-LINK Utility

Выполняем пункт меню Target -> Connect

Выполняем пункт меню Target -> Erase Chip

Выполняем пункт меню File -> Open file…
Выбираем файл для загрузки в микроконтроллер.

Выполняем пункт меню Target -> Programm & Verify…

После завершения прошивки и проверки, загруженная программа автоматически запустится.

Как снять защиту от записи / чтения?

Я это буду делать из под Ubuntu с помощью утилиты stm32flash.

1. Проверяем видно ли микроконтроллер:

Должны получить что-то такое:

stm32flash 0.4

http://stm32flash.googlecode.com/

Interface serial_posix: 57600 8E1
Version      : 0x22
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (Medium-density)
- RAM        : 20KiB  (512b reserved by bootloader)
- Flash      : 128KiB (sector size: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB

2. Снимаем защиту от чтения а затем от записи:

stm32flash 0.4

http://stm32flash.googlecode.com/

Interface serial_posix: 57600 8E1
Version      : 0x22
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (Medium-density)
- RAM        : 20KiB  (512b reserved by bootloader)
- Flash      : 128KiB (sector size: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB
Read-UnProtecting flash
Done.

stm32flash 0.4

http://stm32flash.googlecode.com/

Interface serial_posix: 57600 8E1
Version      : 0x22
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (Medium-density)
- RAM        : 20KiB  (512b reserved by bootloader)
- Flash      : 128KiB (sector size: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB
Write-unprotecting flash
Done.

Теперь можно нормально работать с микроконтроллером.

Желаю успехов!

Смотри также:

• 1. STM32. Программирование STM32F103. Тестовая плата. Прошивка через последовательный порт и через ST-Link программатор
• 2. STM32. Программирование. IDE для STM32
• 3. STM32. Программирование STM32F103. GPIO
• 4. STM32. Программирование STM32F103. Тактирование
• 5. STM32. Программирование STM32F103. USART
• 6. STM32. Программирование STM32F103. NVIC
• 7. STM32. Программирование STM32F103. ADC
• 8. STM32. Программирование STM32F103. DMA
• 9. STM32. Программирование STM32F103. TIMER
• 10. STM32. Программирование STM32F103. TIMER. Захват сигнала
• 11. STM32. Программирование STM32F103. TIMER. Encoder
• 12. STM32. Программирование STM32F103. TIMER. PWM
• 13. STM32. Программирование STM32F103. EXTI
• 14. STM32. Программирование STM32F103. RTC
• 15. STM32. Программирование STM32F103. BKP
• 16. STM32. Программирование STM32F103. Flash
• 17. STM32. Программирование STM32F103. Watchdog
• 18. STM32. Программирование STM32F103. Remap
• 19. STM32. Программирование STM32F103. I2C Master
• 20. STM32. Программирование STM32F103. I2C Slave
• 21. STM32. Программирование STM32F103. USB
• 22. STM32. Программирование STM32F103. PWR
• 23. STM32. Программирование STM32F103. Option bytes
• 24. STM32. Программирование STM32F103. Bootloader
• STM32. Скачать примеры
• System Workbench for STM32 Установка на Ubuntu
• Keil uVision5 – IDE для STM32
• IAR Workbench – IDE для STM32
• Управление бесколлекторным двигателем постоянного тока (BLDC) с помощью STM32
• Управление PMSM с помощью STM32

5 References[edit]

1. ↑ https://www.st.com/en/development-tools/st-link.html
2. https://www.st.com/en/development-tools/st-link-v2.html
3. https://www.st.com/en/development-tools/stlink-v3set.html
4. https://www.st.com/resource/en/technical_note/dm00290229.pdf
5. https://www.st.com/content/st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-utilities/stsw-link009.html
6. ↑ https://my.st.com/content/my_st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-programmers/stsw-link007.html

Разновидности программаторов ST-Link

Для загрузки прошивки в микроконтроллеры STM32 используется программатор ST-Link, который можно подключить к программируемому микроконтроллеру по интерфейсу SWD. Кроме того, с помощью того же ST-Link-а и SWD можно выполнять пошаговую отладку прошивки из среды разработки с поддержкой точек останова (breakpoint). Количество одновременно установленных breakpoint-ов ограничено несколькими штуками (точно не помню сколько, вроде 5 штук), но этого более чем достаточно для отладки прошивки.

В фирменных отладочных платах от ST на борту имеется и сам целевой микроконтроллер, и программатор ST-Link, который так же сделан на микроконтроллере STM32. К стати очень удобное решение. Кроме того, программатор, который встроен в отладочную плату, можно использовать и для прошивки какого-либо внешнего микроконтроллера STM32. Для этих целей есть специальная гребенка на плате и перемычки, с помощью которых можно отключить интерфейс SWD от микроконтроллера, распаянного на плате. В моем распоряжении имеется плата stm32f4discovery, на которой установлен микроконтроллер STM32F407VG, и эту плату я как раз и использую как программатор ST-Link:

Естественно можно приобрести отдельный программатор ST-Link. Тут есть несколько вариантов. Первый — это фирменный ST-Link, который бывает с гальваничаской развязкой и без нее. Выглядят эти программаторы вот так:

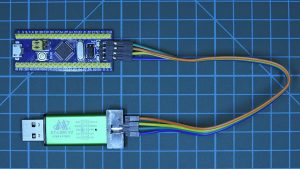

Другой вариант — китайский ST-Link в форм-факторе флешки:

Вариант в принципе тоже неплохой, только надо иметь ввиду, что внутри у него нет ни каких защит интерфейса USB и целевой платы, так что при невыровненных землях схемы и ПК, КЗ в отлаживаемой схеме, и так далее, есть большой шанс спалить программатор вместе с USB портом в компе. Так что при работе с этим программатором надо быть предельно внимательным!

Installation

Windows:

As of Release v1.6.1 stand-alone Windows binaries are made available (again) on the release page of the project.
Please ensure to select the correct version for your system (i686 or x86_64). The archive file can be unzipped to any desired location as it does not contain any hardcoded paths. However we suggest to move the unzipped application folder to on 32-bit systems and to on 64-bit systems (the toolset is a 32-bit).

Alternatively one may compile and install from source as described in our .

macOS:

We recommend to install from:

Alternatively one can compile and install from source as described in our .

Linux:

We recommend to install from the package repository of the used distribution:

• Debian Linux: (Link)
• Ubuntu Linux: (Link)

Other Operating Systems:

Подключение программатора ST-Link к микроконтроллеру STM32

Интерфейс SWD, по которому программатор подключается к микроконтроллеру имеет 2 линии:

• SWDIO
• SWCLK

Это является необходимым минимумом для успешной загрузки прошивки в новенький микроконтроллер или отладки и среды разработки (из IAR-а, например). Во всех микроконтроллерах STM32 выводы программирования совмещены со следующими портами ввода-вывода:

• SWDIO — PA13
• SWCLK — PA14

Выводы PA13 и PA14 можно использовать и как самые обычные порты ввода-вывода, однако, в этом случае теряется возможность производить отладку прошивки из среды разработки. Кроме того, если из прошивки, загруженной в МК, изменить настройки по-умолчанию пинов PA13 и PA14, процесс загрузки новой прошивки становится затруднителен, придется задействовать еще один провод, соединяющий программатор и МК: линию RESET. В этом случае, перед загрузкой прошивки, ST-Link выполнит сброс микроконтроллера, тем самым переведет пины PA13 и PA14 в состояние по-умолчанию, а уже после этого загрузит в МК новую прошивку. Чтобы задействовать функцию сброса микроконтроллера перед загрузкой прошивки в IAR-е в разделе настройки ST-Link-а необходимо выбрать опцию «Reset Pin»:

На этом пока все, спасибо за внимание!!! Продолжение

Прошивка STM32 с помощью USB-Uart переходника под Windows

STM32BootloaderSTM32USARTFT232RLFT232RLftdichip.comVCP

Подключаем RX и TX выходы к соответствующим выводам USART1 микроконтроллера. RX переходника подключаем к TX микроконтроллера (A9). TX переходника подключаем к RX микроконтроллера (A10). Поскольку USART-USB имеет выходы питания 3.3В подадим питания на плату от него.

Чтобы перевести микроконтроллер в режим программирования, надо установить выводы BOOT0 и BOOT1 в нужное состояние и перезагрузить его кнопкой Reset или выключить и включить питание микроконтроллера. Для этого у нас есть перемычки. Различные комбинации загоняют микроконтроллер в различные режимы. Нас интересует только один режим. Для этого у микроконтроллера на выводе BOOT0 должно быть логическая единица, а на выводе BOOT1 — логический ноль. На плате это следующее положение перемычек:

После нажатия кнопки Reset или отключения и подключения питания, микроконтроллер должен перейти в режим программирования.

Introduction

STLink is an open source toolset to program and debug STM32 devices and boards manufactured by STMicroelectronics.
It supports several so called STLINK programmer boards (and clones thereof) which use a microcontroller chip to translate commands from USB to JTAG/SWD. There are four generations available on the market which are all supported by this toolset:

• STLINK/v1 (obsolete as of 21-11-2019, continued support by this toolset)
  • transport layer: SCSI passthru commands over USB
  • stand-alone programmer and present on STM32VL Discovery boards
• STLINK/v2
  • transport layer: raw USB commands
  • stand-alone programmer and present on STM32L Discovery and Nucleo boards
• STLINK/v2-1
  • transport layer: raw USB commands
  • present on some STM32 Nucleo boards
• STLINK/v3
  • transport layer: raw USB commands
  • stand-alone programmer

On the user level there is no difference in handling or operation between these different revisions.

The STlink toolset includes:

• a communication library (libstlink.a),
• a programmer and chip information tool (st-info),
• a flash manipulation tool (st-flash),
• a GDB server (st-util) and
• a GUI-Interface (stlink-gui)

Прошивка STM32 с помощью USB-Uart переходника под Linux (Ubuntu)

Устанавливаем stm32flash

http://launchpadlibrarian.net/188294676/stm32flash_0.4-2_i386.debstm32flashhttps://launchpad.net/ubuntu/wily/i386/stm32flash/0.4-2

Если используем USB-UART переходник, имя порта буде примерно такое /dev/ttyUSB0

Получить информацию о чипе

Результат:

stm32flash 0.4

http://stm32flash.googlecode.com/

Interface serial_posix: 57600 8E1
Version      : 0x22
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (Medium-density)
- RAM        : 20KiB  (512b reserved by bootloader)
- Flash      : 128KiB (sector size: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB

Пишем в чип

Результат:

stm32flash 0.4

http://stm32flash.googlecode.com/

Using Parser : Raw BINARY
Interface serial_posix: 57600 8E1
Version      : 0x22
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (Medium-density)
- RAM        : 20KiB  (512b reserved by bootloader)
- Flash      : 128KiB (sector size: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB
Write to memory
Erasing memory
Wrote and verified address 0x08012900 (100.00%) Done.

Starting execution at address 0x08000000... done.

Contributing and versioning

• Before creating a pull request, please ALWAYS open a new issue for the discussion of the intended new features. Bugfixes don’t require a discussion via a ticket-issue. However they should always be described in a few words as soon as they appear to help others as well.
• Contributors and/or maintainers may submit comments or request changes to patch-proposals and/or pull-requests.
• ATTENTION: NEVER EVER use the ‘#’ character to count-up single points within a listing as ‘#’ is exclusively reserved for referencing GitHub issues and pull-requests. Otherwise you accidentally introduce false cross references within the project.
• Please start new forks from the develop branch, as pull requests will go into this branch as well.

Please also refer to our Contribution Guidelines.

Софт

Перейдем теперь к программной составляющей. Нам понадобится драйвер для программатора и управляющая софтина, через через которую мы будем загружать прошивку в микроконтроллер. Для этого нам нужно на официальном сайте www.st.com скачать пакет STM32 ST-LINK utility. А что нужно сделать перед скачиванием чего-нибудь с www.st.com? Правильно! Надо у них зарегистрироваться!!!

Кину ссылку на архив в конце статьи.

Итак, мы добыли архив с пакетом STM32 ST-LINK Utility. После установки подключаем программатор к ПК по USB и подключаем питание к отладочной плате. Если драйвера на программатор не установились автоматически, то идем в диспетчер устройств, там находим наш STM32 STLink, выбираем Обновить драйвер->Выполнить поиск на этом компьютере. После этого все должно заработать. Затем, из меню «Пуск» запускаем программу «STM32 ST-LINK Utility«:

Выглядит интерфейс ST-LINK Utility вот так:

Далее, нам необходимо произвести небольшие настройки. В меню выбираем Target->Settings…

Открывается вот такое окошко:

Выставляем настройки, как на скриншоте и нажимаем OK. После этого программатор автоматически подключится к прошиваемому микроконтроллеру. Пробежимся по кнопкам управления:

«Подключиться к микроконтроллеру» — выполняет подключение программатора к МК. При этом работа прошивки останавливается. После этого можно выполнять дальнейшие манипуляции с flash-памятью МК.

«Отключиться от микроконтроллера» — после того, как мы все сделали, нажимаем на эту кнопку и SL-Link отключается от МК, при этом запускается загруженная во flash-память прошивка.

«Очистить чип» — при нажатии на эту кнопку стирается вся flash-память микроконтроллера. Это необходимо делать перед загрузкой другой прошивки в МК.

Для того, чтобы прошить наш .hex или .bin файл в МК нужно сделать следующее. В меню выбираем Target->Programm…

После этого у нас открывается окошко выбора файла прошивки. Выбираем нужный нам файл, после чего появляется вот такое окно:

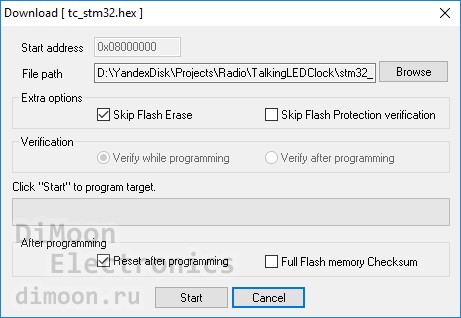

Здесь нам нужно нажать Start чтобы запустить процесс. После того, как прошивка была загружена в МК, нажимаем на кнопку «Отключиться от микроконтроллера«.
