Coocox coos + stm32vl-discovery. первый проект с многозадачной ос: мигаем светодиодами!

Как запускал

Пока что я не встречал такой среды разработки, которая бы начала работать с первого раза. «Кокосовый КоАйдер», как я его называю, тоже не был исключением (речь пойдет о версии 1.4.0, скачанной с официального сайта coocox.org). Первое, что нужно для его работы — компилятор. Да, я читал написанное красным на сайте (Before using CoIDE, you need to set GCC Toolchain first), но разве наш человек не попробует без предостережений? Проверил. Не работает. Ругается.

В той же ссылке, где выделено красным, скачал архив с GCC-компилятором

Распаковал (пожалуй, неважно куда, но я сделал папку в Program Files). В Кокосе открыл меню Project — Select Toolchain Path

Здесь, как оказалось, нужно указать не просто папку, куда был распакован архив, а папку с бинарными файлами (у меня — F:\Program Files\arm-2011.03-coocox\bin), где лежит в том числе и g++.exe. Еще можно причесать параметры компиляции (Project — Configuration), но попервах лучше этого не делать. Так, изменив параметр Optimization можно убить пустые циклы, а значит и программные задержки (проверил, чистая правда).

Перший запуск CooCox CoIDE

Перш за все треба налаштувати шлях до компілятора. Тиснемо в меню «Project», далі «Select Toolchain Path» в вікні, що відкрилось тиснемо «Browse» і вказуємо шлях до компілятора. Має бути щось схоже на такий шлях «C:\Program Files (x86)\GNU Tools ARM Embedded\4.8 2014q3\bin».

Створення нового проекту

Тепер достатньо натиснути «Create a New Project» відкриється вікно де введемо назву проекту, наприклад — «first program»:

Тиснемо «Next» і обираємо «Chip»:

Тиснемо»Next» і обираємо ST -> STM32100x -> STM32F100RB (чи як маєте інший мікроконтролер, то обираєте саме його) і «Finish»:

В CooCox CoIDE відкриється вкладка з репозиторієм де можна обрати потрібні для проекту бібліотеки. Обираємо «GPIO», разом з цією бібліотекою обираються пов’язані бібліотеки, такі як «CMSIS core», «CMSIS Boot», «RCC». Ліворуч у вкладці «Project» структура файлів нашого проекту:

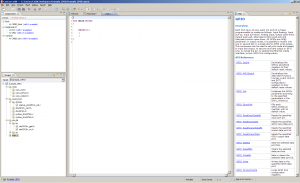

У вкладці «Project» робимо мишкою подвійний клік на файлі 1- «main.c», в головному вікні з’явиться вкладка «main.c» — 2, поле де пишемо свою програму — 3, перелік назв наших змінних та процедур — 4.

Защита битов конфигурации GPIO

Для защиты битов в регистрах конфигурации от несанкционированной записи в STM32 предусмотрен регистр блокировки настроек GPIOx_LCKRGPIOx_LCKR — регистр блокировки настроек вывода порта:

Для защиты настроек отдельного вывода порта необходимо установить соответствующий бит LCKy. После чего осуществить последовательную запись в разряд LCKK значений «1” — «0” — «1” и две операции чтения регистра LCKR, которые в случае успешной блокировки дадут для бита LCKK значения «0” и «1” . Защита настроечных битов сохранит своё действие до очередной перезагрузки микроконтроллера.

Файл определений для периферии микроконтроллеров STM32 определяет отдельные группы регистров, объединённые общим функциональным назначением (в том числе и GPIO), как структуры языка Си, а сами регистры как элементы данной структуры. Например:

GPIOC->BSRR – регистр BSRR установки/сброса порта GPIOC.
Воспользуемся определениями из файла stm32f10x.h для иллюстрации работы с регистрами ввода-вывода микроконтроллера STM32F100RB установленного в стартовом наборе STM32VLDISCOVERY:

Первая программа

CooCox

Выполняем пункт меню Project -> New

Указываем имя проекта:

Выбираем Чип:

В репозитории выбираем какие именно модули мы будем использовать:

Открываем main.c і набираем следующий код программы:

Компилируем (Project->Build)

При первой компиляции IDE может запросить указать местонахождение компилятора.

Надо корректно указать место, куда был установлен GCC.

После удачной компиляции заливаем программу в микроконтроллер. Эта программа будет мигать светодиодом на плате. Как залить программу в микроконтроллер мы рассматривали в предыдущей статье.

Если Вы будете заливать прошивку через UART с помощью UART-USB переходника, файл для заливки найдете в директории:
C:\CooCox\CoIDE\workspace\Example_GPIO\Example_GPIO\Debug\bin\Example_GPIO.bin

Если у Вас есть установленный ST-Link программатор, программу в микроконтроллер можно залить прямо с IDE (Flash -> Program Download).

Если при этом возникла ошибка «Error: Flash driver function execute error» Рекомендуется:

1. Запустить STM32 ST-LINK Utility и выполнить Frimware update.
2. Скопировать файл STLinkUSBDriver.dll из папки
   C:\Program Files\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility
   в папку
   C:\CooCox\CoIDE\bin
   после чего перезапустить CooCox IDE
