Схема стереоусилителя на популярной микросхеме tda2822

Основные характеристики и преимущества семейства 8-канальных ЦАП

Внутренний источник опорного напряжения обеспечивает превосходные показатели температурного дрейфа: от 2 ррт/°С (характерное значение) до 5 ррт/°С во всем рабочем диапазоне, что в два раза повышает точность по сравнению с конкурирующими устройствами. Внутренний источник опорного напряжения поддерживает высокую начальную точность ±0,004% (характерное значение); ±0,02%, исключая необходимость в полномасштабной калибровке системы.

Самая низкая энергия выбросов входного напряжения при изменении кодов — всего 0,1 нВ-с — ограничивает нежелательные переходные процессы и приводит к уменьшению суммарных нелинейных искажений при генерации сигнала.

Самый широкий температурный диапазон — от -40 до +125°С обеспечивает высокую производительность в экстремальных условиях.

Восемь отдельных каналов ЦАП в миниатюрном корпусе TSSOP-14 или TSSOP-16 и самая низкая мощность 0,56 мВт/канал (включая ток внутреннего источника опорного напряжения) экономят энергию и сокращают необходимую площадь монтажа на плате.

Опыты с мостовым усилителем

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя.

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт. SCS-8 Розетка dip узкая — 1 шт.,R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,С1 — Конд.0,22/63V К73-17 — 1 шт.,С2 — Конд.10/16V 0511 +105°C — 1 шт.,С3 — Конд.0,01/630V К73-17 — 1 шт.,С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.,С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт. SCS-8 Розетка dip узкая — 1 шт.,R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,С1, С3 — Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) — 2 шт.,С2 — Конд.0,01/630V К73-17 — 1 шт.,С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.

Связанные материалы

Полный усилитель на микросхемах. Часть 5-3. Усилитель в режиме ИТУН…
Не мечтай, действуй! Незабываемый кадр из незабываемого фильма. Сейчас Марти МакФлай вжарит!!! В…

Полный усилитель на микросхемах. Часть 5-4. Токовая помпа Хоуленда. Подписка на платы!…
Не мечтай, действуй! Howland Current Pump. Особенность построения УМЗЧ настоящего проекта…

Большая статья о маленьком усилителе на микросхеме TDA2822M…
Старый друг лучше новых двух! Пословица Интегральная микросхема TDA2822M благодаря небольшому числу…

Полный усилитель на микросхемах. Часть 5-2. Компенсация сопротивления соединительных проводов акустических систем…
Не мечтай, действуй! Интерфейсные искажения, возникающие между УМЗЧ и акустической системой, явно…

LM386, KA386, КР1438УН2 – «чемпион» среди аудиоусилителей…
Разговор пойдёт об очень распространённой интегральной схеме (ИС) звукового усилителя мощности…

Стандарты измерения выходной мощности…
В этой статье вкратце рассказывается о мощности. Разъясняются такие параметры как номинальная и…

Реальный безтрансформаторный ламповый усилитель для низкоомных наушников по мотивам «Лаконика»…
Безтрансформаторный ламповый усилитель для головных телефонов с максимальной возможностью…

Полный усилитель на микросхемах. Часть 5-1. Улучшаем УМЗЧ Питера Смита…
Не мечтай, действуй! В заключительной пятой части проекта проведем серию экспериментов по улучшению…

Расчет и анализ параметрического стабилизатора напряжения (MS EXCEL)…
Параметрические стабилизаторы напряжения до сих пор используются для питания маломощных устройств…

Простой Soft-start для усилителя мощности ЗЧ…
Это простое приспособление позволяет повысить надежность УМЗЧ и уменьшить помехи в сети в момент…

Входной буфер и регулятор уровня громкости для УМЗЧ. Часть 1…
В усилителях мощности звуковой частоты (УМЗЧ), выполненных по схеме инвертирующего усилителя…

Девятый Дзен Нельсона Пасса. Усилитель класса «А» (Nelson Pass Zen 9)…
Впервые по русски! Усилитель «ZEN 9» Автор Нельсон Пасс (Nelson Pass) ВведениеПри создании…

Связанные материалы

Стандарты измерения выходной мощности…
В этой статье вкратце рассказывается о мощности. Разъясняются такие параметры как номинальная и…

Простой активный фильтр для двухполосного усилителя…
В статье речь пойдет об активном фильтре для двухполосного усилителя. Фильтр не нуждается в…

Полный усилитель на микросхемах. Часть 5-4. Токовая помпа Хоуленда. Подписка на платы!…
Не мечтай, действуй! Howland Current Pump. Особенность построения УМЗЧ настоящего проекта…

6Н23П+КТ602Б. Лампово-транзисторный усилитель НЧ для стерео-телефонов…
Интересная схема С. Филина, попалась при листании старых журналов. Достигнуть малого уровня…

Практические схемы высококачественного звуковоспроизведения. Атаев Д. И., Болотников В. А….
Атаев Д. И., Болотников В. А. Практические схемы высококачественного звуковоспроизведения. — М.:…

Рачев Д. Вопросы любительского высококачественного звуковоспроизведения….
Рачев Д. Вопросы любительского высококачественного звуковоспроизведения. — Л.: Энергоиздат, 1982. -…

3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута…
3500 микросхем усилителей мощности низкой частоты и их аналоги. Е. Ф. Турута Издательство: ДМК…

Прецизионные усилители низкой частоты. Данилов А. А….
Данилов А. А. Прецизионные усилители низкой частоты. — М.: Горячая линия — Телеком, 2004. — 352 с,…

TDA8920…
TDA8920 — высококачественный усилитель мощности класса «D» с очень низким уровнем рассеяния….

Полный усилитель на микросхемах. Часть 3. Устройство защиты акустических систем. Схема соединений функциональных блоков усилителя…
Не мечтай, действуй! Усилители мощности звуковой частоты с непосредственной связью представляют…

Вторая жизнь лампового радиоприемника Philips 592LN (Голландия, 1947). Часть 2…
Сегодня я хочу поделиться с вами, уважаемые датагорцы, как в своем радиоприемнике Philips 592LN я…

Двухтактный усилитель на ГУ-32…
После подписки на USB-ЦАП на РСМ2702 «GOLDSMITH» встал ребром вопрос: «А на чем его слушать?»…

Работа с устройством

Подключите к усилителю наушники, предварительно отрезав их разъем и распаяв провода на контакты «OUT»);

проверьте правильность монтажа;

подключите усилитель к источнику звукового сигнала (контакты «INPUT»);

подключите устройство к источнику питания ЗВ, соблюдая полярность, указанную на монтажной схеме (рис. 3);

включите питание. Усилитель должен заработать. Громкость в каждом канале регулируется подстроечными резисторами VR1, VR2.

Рис. 2. Принципиальная схема усилителя

Рис. 3. Схема расположения элементов на плате

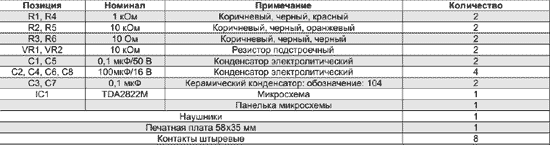

Таблица. Перечень элементов для самостоятельного повторения

Схема стереоусилителя: двухканальный усилитель мощности НЧ TDA2822

Схема стереоусилителя на популярной ИС TDA2822. Данный чип считается одним из самых распространенных категорий двухканальных стерео усилителейhttps://usilitelstabo.ru/hi-fi-stereo-usilitel-dlya-naushnikov.html, которые отлично подходит для установки в устройствах с незначительным значением звукового сигнала в выходном тракте, например в стереоусилителе.

Эта ИС обладает определенными свойствами, таких как доступность выбора 16-ти выводного DIP-корпуса с малым уровнем пересекающихся искажений и с достаточно небольшим током покоя. TDA2822 предназначена для работы с питающим напряжением в пределах от 3v до 15v.

Распространенные сферы использования этой микросхемы достаточно широки, например: компактные аудио устройства, предварительные усилители, портативные радио системы, приборы для усиления слухового звука, прибор для головных устройств и так далее. Схема стереоусилителя собранного с применением TDA2822 гарантирует отдачу в нагрузку общую выходную мощность в пределах 1,3 Вт.

Такой аппарат способен обеспечить мощность на выходе 0,65 Вт, каждого из двух каналов при сопротивлении нагрузки 4 Ом и питающем напряжении 6v в стерео-режиме и 1,35 Вт на нагрузку соединенной по мостовой схеме с сопротивлением 4 Ом.

Двухканальный стереоусилитель мощности НЧ TDA2822 в роли предварительного усилителя, это пожалуй наилучший выбор для создания качественного звука в каскадах предварительного стерео усиления. Структура данного чипа выполнена с двумя входными трактами и соответственно двумя выходными.

Интегральная схема прекрасно обеспечивает абсолютно тихую работу устройства. Динамические излучатели способны эффективно работать непосредственно с выходов микросхемы, подключенных через разделительные конденсаторы. Здесь показана структурная схема TDA2822 с обозначением выводов.

Принципиальная схема стереоусилителя собранного на TDA2822

ИС TDA2822 — спаренный низкочастотный усилитель, представлен ниже. Входной сигнал с левого канала УНЧ подается на вывод 1 микросхемы, который представляет собой неинвертирующий вход 1 фазы интегрированного усилителя, а сигнал с входа правого канала поступает на неинвертирующим вывод 16, являющейся входом 2-го канала интегрированного усилителя.

Первый и 16 выводы микросхемы соединены с корпусом (GND) через резистор R3 10k и R4 10k соответственно. В цепи выводов 3 и 14 установлены электролитические конденсаторы фильтров С5 100uF и C6 100uF соответственно. Выходные цепи обоих каналов 6 и 11, также обеспечены емкостными фильтрами C1 1000uF и C2 1000uF и развязывающими цепочками C3 0.1uF — C4 0.1uF.

Принципиальная схема стерео усилителя на TDA2822 включенного в мостовой режим

Для удвоения мощности на выходе усилителя используют схему мостового подключения нагрузки, то есть как изображено на представленном ниже рисунке.

Технические характеристики усилителя:

НОВОЕ СЕМЕЙСТВО МАЛОМОЩНЫХ 8-КАНАЛЬНЫХ ЦАП С ВНУТРЕННИМ ИСТОЧНИКОМ ОПОРНОГО НАПРЯЖЕНИЯ

Компания Texas Instruments Incorporated расширила семейство 12-, 14- и 16-разрядных цифро-аналоговых преобразователей (ЦАП), объявив о выпуске устройств DAC8568 (16 разрядов), DAC8168 (14 разрядов) и DAC7568 (12 разрядов).

Новые изделия предназначены для систем сбора данных и управления промышленными технологическими процессами, а также для портативных контрольно-измерительных приборов. Устройства оснащены 8 каналами прецизионных ЦАП, что обеспечивает лучшую в отрасли комбинацию высокой точности и низкого энергопотребления. Внутренний источник опорного напряжения устройств этого семейства, имеющий температурный дрейф параметров всего 2 ррт/°С, позволяет получить вдвое более высокую точность, чем у конкурирующих устройств, экономит пространство на плате и снижает стоимость по сравнению с внешними источниками опорного напряжения. Подробная информация об этих изделиях доступна на сайте www.ti.com/dac8568-pr.

Камрад, рассмотри датагорские рекомендации

Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138

Кит для сборки

Цифровой осциллограф DSO138. Кит для сборки

Функциональный генератор. Кит для сборки

Настраиваемый держатель для удобной пайки печатных плат

Владимир Мосягин (MVV)
Россия, Великий Новгород
Список всех статей

Профиль MVV

Радиолюбительством увлекся с пятого класса средней школы.Специальность по диплому — радиоинженер, к.т.н.Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Связанные материалы

Аналог мощного стабилитрона как тестовая нагрузка для проверки зарядных устройств автомобильных аккумуляторов…
При переделке компьютерных импульсных блоков питания (далее – ИБП) под зарядные устройства для…

Гибридный усилитель для наушников c полевыми транзисторами….
Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель…

Алюминиевый плинтус в изготовлении корпуса УМЗЧ и небольшая история о сборке усилителя «из мусора» в условиях крайнего Севера…
Вся история началась с того, что попал ко мне в руки музцентр со спаленными мозгами, но вполне…

Лабораторный блок питания на скорую руку из компьютерного БП (4-24V, 5-12A)…
При необходимости лабораторный БП (ЛБП) с регулируемым выходным напряжением от 4-х до 24В и током…

Выходной трансформатор для Marshall JCM 800…
По просьбам датагорцев даю подробное описание изготовления выходного трансформатора для JCM 800 под…

Усилитель TL082 + UTC2030 с виртуальной массой…
Идея приготовить самодельный усилитель из того, что имеется под рукой родилась неожиданно, когда…

Схемка в блокнот. Устройство для разрядки никель-кадмиевых аккумуляторов…
При эксплуатации никель-кадмиевых аккумуляторов перед тем как ставить их на зарядку, их надо…

Вопросы по SE 6Э5П + 6С33С…
Доброго времени суток! Хочу собрать ламповый однотактный усилитель SE 6Э5П 6С33С по схеме Манакова….

Импульсный стабилизированный преобразователь напряжения для автомобильного усилителя…
Схемку нашел на сайте Интерлавки. Собрал я данный преобразователь и в принципе остался им доволен,…

Лабораторный импульсный блок питания. Часть 5. Миниатюрный лабораторный ИБП…
Несмотря на простоту схем импульсных блоков питания, описанных в предыдущих частях серии,…

Полупроводники. Часть третья: Полупроводниковые диоды….
Вот, наконец и сами полупроводники, так сказать, собственной персоной! Начнем с диодов и им…

Мощный однотактный ламповый аудиоусилитель на ГУ-50…
Лампа ГУ-50 разработана в 30-х годах прошлого века в Германии под названием LS50. Сделана в лучших…

Заключение

Чтобы сэкономить время и избавить вас от рутинной работы по поиску необходимых компонентов и изготовлению печатных плат, «МАСТЕР КИТ» предлагает набор NF410.

Набор состоит из заводской печатной платы, всех необходимых компонентов и инструкции по сборке и эксплуатации.

На сайте «МАСТЕР КИТ» работают конференция и электронная подписка на рассылку новостей, в разделе «КИТы в журналах» предложены радиотехнические статьи, а также много интересной информации для радиолюбителей и специалистов. Наш ассортимент постоянно расширяется и дополняется новинками, созданными с использованием новейших достижений современной электроники.
