Radio FM TEA5767
Page last updated 18 Oct 2013, by Edoardo De Marchi.
Radio,
TEA5767
Introduction
The TEA5767 is a cheap FM receiver that is controlled through the I2C bus.
The radio can be tuned to the European, US, and Japanese FM bands
| Name | TEA5767 pin | MBED pin |
|---|---|---|
| SDA | 1 | P28 |
| SCL | 2 | P27 |
| BUSMODE | 3 | GND |
| W/R | 4 | NC |
| VCC | 5 | VOUT |
| GND | 6 | GND |
| R-OUT | 7 | — |
| L-OUT | 8 | — |
| MPXO | 9 | NC |
| ANT | 10 | — |
For the antenna I have use a piece of wire.
How it works
The superheterodyne receiver works in this mode: the signal from the antenna is filtered and amplified, then the signal is mixed with a sine wave pruduced from a local oscillator (LO) that shift it to a specific intermediate frequency (IF). The IF signal is itself filtered and amplified and possibly processed in additional ways. The demodulator uses the IF signal rather than the original radio frequency to recreate a copy of the original information.
The Frequency is calculated by the following formula that return a 14bits word:
I2C Registers
The writing address of this device is 0x60 and it is controlled by five bytes registers.
Write mode:
Description of 1st data byte
| Bit | Symbol | Description |
|---|---|---|
| 7 | MUTE | if MUTE = 1 then L and R audio are muted |
| 6 | SM | Search mode: if SM = 1 then in search mode; if SM = 0 then not in search mode |
| 5-0 | PLL | setting of synthesizer programmable counter for search or preset |
Description of 2nd data byte
| Bit | Symbol | Description |
|---|---|---|
| 7-0 | PLL | setting of synthesizer programmable counter for search or preset |
Description of 3rd data byte
| Bit | Symbol | Description |
|---|---|---|
| 7 | SUD | Search Up/Down: if SUD = 1 then search up; if SUD = 0 then search down |
| 6-5 | SSL | Search Stop Level: = low, = mid, = high |
| 4 | HLSI | High/Low Side Injection: if HLSI = 1 then high side LO injection; if HLSI = 0 then low side LO injection |
| 3 | MS | Mono to Stereo: if MS = 1 then forced mono; if MS = 0 then stereo ON |
| 2 | MR | Mute Right: if MR = 1 then the right audio channel is muted and forced mono |
| 1 | ML | Mute Left:if ML = 1 then the left audio channel is muted and forced mono |
| SWP1 | — |
Description of 4th data byte
| Bit | Symbol | Description |
|---|---|---|
| 7 | SWP2 | — |
| 6 | STBY | Standby: if STBY = 1 then in Standby mode; if STBY = 0 then not in Standby mode |
| 5 | BL | Band Limits: if BL = 1 then Japanese FM band; if BL = 0 then US/Europe FM band |
| 4 | XTAL | Clock frequency: Reg PLLREF=0 and XTAL=1 clocl freq=32.768KHz |
| 3 | SMUTE | Soft Mute: if SMUTE = 1 then soft mute is ON |
| 2 | HCC | High Cut Control: if HCC = 1 then high cut control is ON |
| 1 | SNC | Stereo Noise Cancelling:if SNC = 1 then stereo noise cancelling is ON |
| SI | — |
Description of 5th data byte
| Bit | Symbol | Description |
|---|---|---|
| 7 | PLLREF | see the reg XTAL |
| 6 | DTC | if DTC = 1 then the de-emphasis time constant is 75µs; if DTC = 0 then the de-emphasis time constant is 50µs |
| 5-0 | — | — |
Read mode:
Description of 1st data byte
| Bit | Symbol | Description |
|---|---|---|
| 7 | RF | Ready Flag: if RF = 1 then a station has been found or the band limit has been reached |
| 6 | BLF | Band Limit Flag: if BLF = 1 then the band limit has been reached |
| 5-0 | PLL | setting of synthesizer programmable counter for search or preset |
Description of 2nd data byte
| Bit | Symbol | Description |
|---|---|---|
| 7-0 | PLL | setting of synthesizer programmable counter for search or preset |
Description of 3rd data byte
| Bit | Symbol | Description |
|---|---|---|
| 7 | STEREO | Stereo indication:if STEREO = 1 then stereo reception; if STEREO = 0 then mono reception |
| 6-0 | IF | IF counter result |
Description of 4th data byte
| Bit | Symbol | Description |
|---|---|---|
| 7-4 | LEV | level ADC output |
| 3-1 | CI | Chip Identification: these bits have to be set to logic 0 |
| — | — |
Description of 5th data byte
| Bit | Symbol | Description |
|---|---|---|
| 7-0 | — | — |
Test Code for TEA5767 radio module
Library for TEA5767 FM stereo radio module
You can download the program here: RadioFM v1.0
Is required Microsoft .NET Framework 3.5 or above.

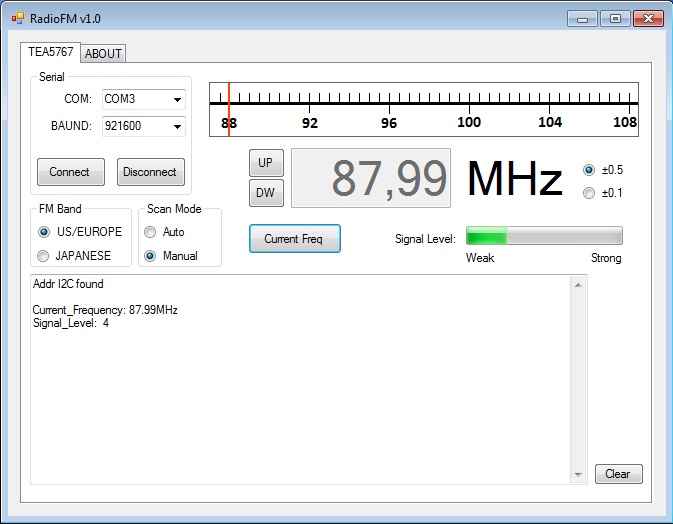

Some screens:
Самодельный корпус простого MP3 USB bluetooth музыкального центра
Как сделать корпус для MP3 USB bluetooth мини музыкального центра своими руками / Sekretmastera
Watch this video on YouTube
Корпус Bluetooth центра
Корпус делался из доступных для автора материалов. Вы можете сделать корпус из других материалов и других размеров. Размеры корпуса 265×158×140 мм. Спросите почему такого размера. Просто под рукой был обрезок лакированной плиты OSB размером 2500×140×9 мм. Из этого куска и вырезаны все детали корпуса. Нарезку удобно осуществлять торцевой циркуляционной пилой.
- Корпус собран на клею ПВА и тонких саморезах, по примеру ранее сделанной мощной блютуз колонки. Места склейки зачищались от лака наждачной бумагой.
- Внутрь корпуса вставляется перегородка для формирования объема для динамиков и электроники.
- Тыльная панель сделана с оригинальной крышкой. Крышка выпилена ручным лобзиком под наклоном.
- Лицевая панель прикладывается к корпусу. На нее переносятся контуры перегородок и намечаются места установки динамиков и модуля.
- Вырезаются отверстия под динамики, модуль и фазоинверторы.
- Сверлятся отверстия в перегородках, через которые заводятся провода подключения динамиков и антенны. Антенна закреплена термоклеем на внутренних стенках корпуса.
- Корпус собирается. Панели не приклеиваются. Шлифуются все углы и места соединения деталей. Снимаются панели и детали лакируются.
- На переднюю панель устанавливаем и закрепляем термоклеем динамики. Припаиваем проводники, соблюдая полярность, и закрепляем переднюю и тыльную панели на корпусе. Вклеиваем фазоинверторы. Трубки — это гильзы соединения гофротрубы.
- Вставляем модуль. Подаем питание. Все должно работать. Смотрите видео.
Детали корпуса Bluetooth центра
Соединение стенок корпуса
Внутренняя перегородка корпуса
Сборка корпуса центра
Корпус собран
Тыльная панель с крышкой
Разметка лицевой панели
Отверстия в передней панели
Вклеены фазоинверторы
Лицевая панель музыкального центра
Корпус Bluetooth центра
Разводка проводников
Установка динамиков на лицевой панели
Лицевая панель закреплена в корпусе
Лицевая панель
Установка модуля
Крышка тыльной панели
Bluetooth музыкальный центр
Для строительства простого MP3 FM USB bluetooth мини музыкального центра прямых затрат было не больше 300 рублей (2016 г.). Все остальное было под рукой или лежало без дела. Можно сказать Китай рулит. Минимум затрат и на выходе самодельный мини музыкальный центр. Есть вопросы — задавайте. Хотите похвастаться — присылайте фото. Да! И если в вашей местности FM вещания нет или от вещания вянут уши, то вы вполне можете организовать своё вещание на FM диапазоне. Главное передавать на свободных частотах, не вещать мат и политику, тогда вас никто не тронет. Вот ссылка а приличный FM передатчик стартового уровня http://ali.pub/4bw467.
Камрад, рассмотри датагорские рекомендации
Внимание! 800 рублей для новичков на Aliexpress Регистрируйтесь по нашей ссылке. Если вы впервые на Aliexpress — получите 800.00₽ купонами на свой первый заказ.. Цифровой осциллограф DSO138
Кит для сборки
Цифровой осциллограф DSO138. Кит для сборки
Функциональный генератор. Кит для сборки
Настраиваемый держатель для удобной пайки печатных плат
Иван Гаврилов (Discover)
Вологодская обл. Череповецкий р-н, п.Тоншалово
Список всех статей
Профиль Discover
Дата рождения: 13.09.1977.Работаю в компании «Нординкрафт» , электрик по совместительству в своем ТСЖ.С паяльником с 12 лет.Интересы: паяльник, работа, фото, лес.C 2007г занимаюсь микроконтроллерами AVR.Напаяно уже много чего, всего и не припомню.
Как сделать MP3 USB bluetooth музыкальный центр своими руками
Bluetooth музыкальный центр
Старт сборки начинается с покупки деталей на Алиэкспресс. Здесь может быть небольшая лотерея. Не ведитесь на самые дешевые предложения. Ориентируйтесь на количество заказов и на отзывы магазина. Кроме того, продавцы хитрят. Модули могут быть одинаковыми, но с разными прошивками (будет говорить с вами по китайски )). Итак, модуль установленный в этот центр похоже уже не продается, вот вариант MP3 FM USB bluetooth модуля для его замены http://ali.pub/4bhc8c . УНЧ применен цифровой — маленькая платка с питанием +5 Вольт и двумя каналами мощностью по 3 Ватта. Вот ссылка на покупку 10 таких платок http://ali.pub/1d72mx. Блок питания подобран готовый на 5 Вольт и током 2 Ампера, лучше 3 Ампера. Схему мини музыкального центра не составлял. На платах вся маркировка и прилагаемые проводники позволяют собрать схему с минимальными пайками. Динамики для мини центра взяты с кинескопного телевизора (честно, я уже отказываюсь их брать бесплатно на разборку). Корпус сделан из обрезков плит OSB, подробности смотрите ниже.
Обзор устройства
Наверное, уже многим радиолюбителям известен китайский сайт Алиекспресс. Многие там отовариваются радиодеталями.
В том числе и я. Как-то «гуляя» по этому сайту, набрел на такое «чудо китайской техники», — встраиваемый МП-3 плеер с FM-приемником модель 747D. Данное устройство представляет собой установочный узел, состоящий из передней панели и печатной платы.

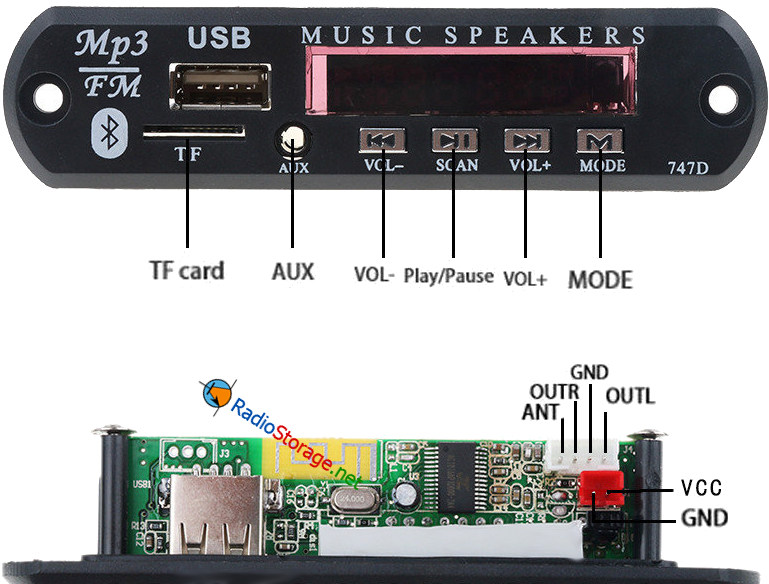

Рис. 1. Фото радио и MP3 модуля 747D.
