Как проверить термопару при помощи мультиметра

Как сделать термопару своими руками – Металлы, оборудование, инструкции

Большинство предметов для обогрева и измерения, которые мы применяем в быту, требуют использования особых элементов контроля. Такие контроллеры (термопары) предохраняют приборы от перегрева и поломок.

Термопару можно использовать и для небольших домашних измерений, и для лабораторных опытов. Для этого не нужно специально искать ее в магазинах.

Можно разобраться в ее устройстве и сделать термопару для мультиметра своими руками.

• Описание и характеристики
• Принцип работы
• Изготовление термодатчика

Термопара — это прибор, состоящий из двух различных проводников, которые соединяются в одной или нескольких точках компенсационными проводами.

Когда на одном конце провода происходит измерение температуры, на другом создается напряжение определенного значения и силы.

Это устройство используется для контроля температуры, а также для преобразования температуры в электрический ток.

Стоит термодатчик совсем недорого. Этот прибор вполне стандартный и измеряет большой диапазон температур. Единственным минусом в работе элемента является неточность, которая может составлять до 1 °C, а это немало для таких значений.

Сделать термопару в домашних условиях не составит труда. Необходимо только помнить, что эти устройства создаются из специальных сплавов, поэтому прослеживается предсказуемая и стойкая зависимость между напряжением и температурой.

Датчики бывают разных типов. Они классифицируются по типу используемых металлов для сплава:

1. хромель — алюмелевые;
2. платинородий — платиновые.

От состава зависит и среда применения, ведь такие контроллеры используют как в науке и промышленности, так и в домашних условиях — для котлов, колонок, духовых шкафов.

Термопары: принцип работы простым языком, типы

Практически все отопительные приборы в нашем доме нуждаются в использовании специальных контроллеров, которые предохранят их от перегрева. Предлагаем рассмотреть, что это такое – термопары, их принцип работы простым языком, виды приспособлений, а также основные характеристики подключения.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

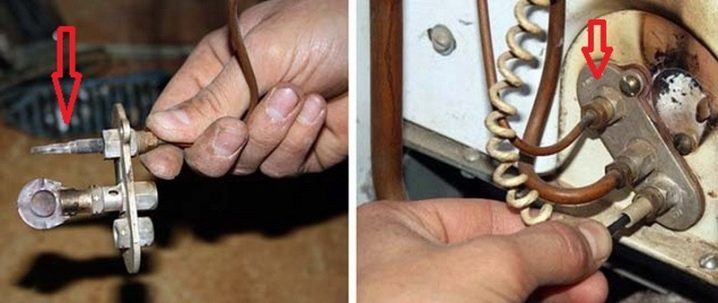

1. С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
2. Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
3. Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
4. После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

Технические характеристики

Согласно ГОСТу P 8.585-2001, термопара представляет собой контролирующий температуру прибор, состоящий из 2-х проводников, изготовленных из разных сплавов. Каждый сплав отличается своим сопротивлением и электрическим потенциалом. Контакт между проводниками происходит как в одной, так и в нескольких точках, причём в некоторых моделях он возможен благодаря наличию компенсационной проволоки. Для изготовления термопар используются неблагородные металлы.

Термопара выглядит очень просто и состоит из литого корпуса головки, оснащённого крышкой и фосфорными колодками, благодаря которым происходит компенсация линейного расширения электродов. Наконечник изделия служит для надёжной изоляции рабочего спая, а защитная трубка состоит из рабочего и нерабочего участков. Все соединительные провода проводятся через штуцер, имеющий уплотнитель из асбеста. В случае если электроды изготовлены из благородных металлов, в качестве защитных труб могут быть использованы изделия из фосфора или кварца.

Погрешность показаний приборов составляет один градус, что считается довольно значимым показателем в работе газового отопительного оборудования, и не позволяет считать устройства приборами высокой точности. Неточность измерения температур объясняется конструктивными особенностями термопары. Дело в том, что соединение пластин-проводников между собой происходит по-разному. В одних моделях соединение происходит с помощью точечной сварки, в других – посредством пайки или обжима.

В случае если стык двух проводников выполнен некачественно, то погрешность будет составлять один или более градусов. Это является критической величиной погрешности, увеличение которой может негативно сказаться на работе и безопасности котла. Поэтому при выборе термопары необходимо ориентироваться на продукцию известных и проверенных производителей, так как для АОГВ погрешность в один градус является непозволительной роскошью.

Подключение, проверка и поиск неисправностей

Одна из распространенных неисправностей газовых котлов выглядит следующим образом: вы нажимаете кнопку подачи газа, поджигаете запальник, держите в течении положенных 30 секунд, отпускаете и горелка тут же гаснет. Одна из причин, которая может приводить к такому результату – неисправная термопара или ее плохой контакт с электромагнитным клапаном.

Фото 5: Подключение и проверка термопары на измерительном приборе

Устранить эту неполадку можно своими руками не прибегая у услугам мастера. Для этого необходимо выполнить следующие шаги:

1. Гаечным ключом откручиваем прижимную гайку, удерживающую термопару в контакте с электромагнитным клапаном и извлекаем ее конец.
2. Осматриваем разъем на предмет наличия различных окислов и загрязнений. При необходимости мелкой шкуркой-нулевкой аккуратно зачищаем место контакта.
3. Далее следует проверить термопару мультиметром. Для этого подключаем один конец к измерительному прибору, а второй нагреваем ручной газовой горелкой. Напряжение на концах исправной термопары должно быть в около 50 мВ.
4. Если все показатели в норме, следует собрать все обратно и попробовать запустить котел.

В том случае если проблема осталась, скорее всего неисправен сам электромагнитный клапан или по прежнему плохой контакт между ним и термопарой. Если клапан исправен, следует повторно прочистить место соединения и попробовать найти такое положений прижимной гайки при котором достигается хороший контакт.

Если термопара вышла из строя ее необходимо купить новую. На российском рынке представлено много различных производителей выпускающих эти датчики: Арбат, АКГВ, АОГВ(Жуковский завод), Honeywell. Цены на разные типы лежат в районе 600 — 2000 рублей.

Более подробно о том как самостоятельно в домашних условиях произвести ремонт термопары в газовом котле, смотрите в следующем видео:

Термопары активно применяются не только в автоматике газовых плит, котлов и колонок. На их базе выпущено множество различных терморегуляторов и термометров, как бытового так и промышленного назначения. Многие умельцы на базе термоэлектрического преобразователя изготавливают своими руками зарядные устройства и мини электростанции, способные заряжать телефоны и другие маломощные устройства прямо от костра или другого открытого огня. Надеемся наш рассказ вам понравился, и вы узнали немного больше о нюансах работы таких знакомых вам бытовых приборов.

Готовить на газовой плите или работающей на газу варочной поверхности так же просто, как на обычных электрических конфорках. Даже использование газового духового шкафа какие-либо проблемы вызывает крайне редко. Но у многих сразу встает вопрос о безопасности такого оборудования, ведь «голубое топливо» взрывоопасно.

Увидеть свое жилье разрушенным в результате взрыва газообразного горючего вряд ли кому хочется. Чтобы предотвратить подобную трагедию, применяется такое устройство, как термопара в газовой плите. Она представляет собой основной элемент системы контроля исправности самого популярного газового прибора.

Согласитесь, что в случае с природным газом теме снижения рисков пожаров и взрывов уделять приходится особое внимание. В представленном нами статье приведены и детально описаны правила эксплуатации бытового оборудования, перерабатывающего газ

полезную информацию мы дополнили ценными рекомендациями.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

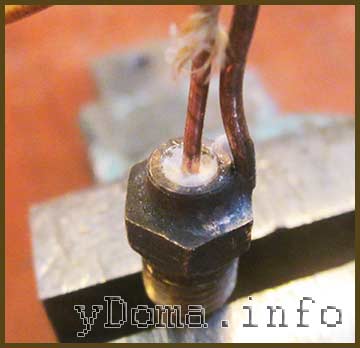

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

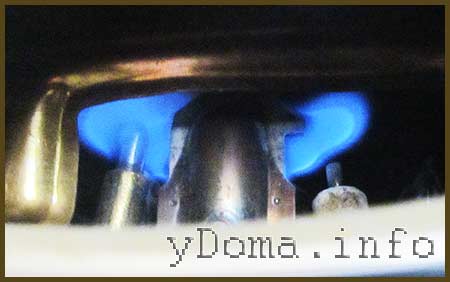

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Термопара для газового котла: виды, особенности и принцип работы

Любой котел, независимо от вида и принципа его действия, нуждается в термопаре — устройстве, которое будет контролировать температуру в камере сгорания и автоматически перекрывать подачу газа при исчезновении пламени.

Термопара для газового котла — необходимый элемент в системе отопления, который помогает избежать перегрева котла и возможности его поломки.

Термопара для газового котла

Принцип работы термопары

Чтобы понять как работает термопара в газовом котле, в первую очередь необходимо познакомиться с его устройством и принципом действия.

Термопара — это конструкция из двух пластин-проводников, которая состоит из разных сплавов. Устройство является достаточно простым, но в то же время надежным.

Принцип работы данного устройства базируется на физическом явлении — эффекте Зеебека.

Процесс образования электродвижущей силы на границе стыка двух разнородных проводников, контакты которых имеют температурные отличия. Эффект Зеебека

Если две детали из разнородных металлов прочно соединить, а место соединения нагреть, то на холодных окончаниях спаянного проводника появится разница потенциалов — напряжение. При появлении напряжения клапан сразу автоматически открывается, позволяя топливу проходить к запальнику.

Принцип работы термопары газового котла

Виды термопар

Сегодня рынок котельного оборудования отличается обилием разнообразных термопар, которые подразделяются на несколько типов. Металл, использующийся при их изготовлении, является главным критерием, на основе которого они дифференцируются.

Из неблагородных металлов

Из благородных металлов

В системах автоматики котлов чаще используются термопары типов: E, J, K.

Подключение и проверка

Подключение термопары должно производиться электродами (проводами), изготовленными из того же материала, что и подключаемая термопара.

Либо могут использоваться металлические провода, которые имеют характеристики, аналогичные свойствам электродов на самой термопаре.

Перед подключением термопар для котлов отопления, важно зачистить концы проводов, чтобы удалить окислы, которые оказывают влияние на точность измерений. А во время установки важно проследить за тем, чтобы трубки отвода и подачи топлива были опущены строго вниз

В случае, если термопара сломалась, как правило, восстановить ее уже невозможно, поэтому важно знать, как проверить термопару мультиметром на газовом котле. Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Срабатывать рабочая термопара должна после 10-30 секунд нагрева

Чтобы проверить её работоспособность, достаточно соединить один конец с мультиметром — измерительным датчиком, а другой конец нагреть, используя газовую горелку либо зажигалку.

Комбинированный электроизмерительный прибор, который может быть цифровым и аналоговым, объединяет в себе несколько функций (как минимум функции вольтметра, омметра, амперметра). Мультиметр

Рабочая термопара должна иметь напряжение в районе 50 мВ.

В случае подтверждения неисправности термопары, заменить её можно своими руками.

Ремонт термопары своими руками

Чтобы устранить неполадку своими руками необходимо:

• прижимную гайку открутить гаечным ключом и и достать ее конец;
• шнуровкой-нулевкой очистить от загрязнений;
• произвести проверку термопары мультиметром;
• убедиться, что все показатели соответствуют нормам;
• собрать термопару обратно и запустить котел.

Если починить термопару не удается, то всегда есть возможность купить новую. Российский рынок предлагает большой ассортимент данных приборов, выпускаемых различными производителями, например, АБАТ, АОГВ, АКГВ. Их цена колеблется в диапазоне от 300 до 2000 рублей. На газовые котлы иностранного производства (например, Bosch, Viessmann, Vaillant) цена термопары будет выше.

Сегодня термопары нашли активное применение в автоматике газовых котлов, выбор их на рынке велик, и каждый имеет возможность приобрести универсальную термопару. Однако, выбирая термопару самостоятельно можно столкнуться с рядом трудностей. Следует обратиться к специалисту, который подскажет как выбрать прибор, соответствующий всем характеристикам газового котла. Также можно воспользоваться таблицей зависимости технических характеристик прибора с характеристиками газового котла.

Устройство и принцип действия термопары

Термопара – датчик, который регулирует температуру нагрева воды в газовом котле

За счет этого механизма обеспечивается безопасность функционирования отопительного оборудования.

Устройство:

• Состоит из 2-х разных по типу проводников, в обязательном порядке контактирующих в одном-двух местах.
• При нагревании между разнотипными проводниками создается напряжение, которое впоследствии применяется в работе отопительного агрегата.
• Благодаря свойствам проводников нет необходимости использовать внешнее возбуждение отопительного устройства, элементы питаются в автономном режиме.

Термопара — это датчик контроля показателя температуры в нагревательном агрегате. Его устройство достаточно простое, но при покупке обязательно следует проверять качество соединения точек. В ином случае может возникать недопустимая погрешность, превышающая 1 С°.

Конструкция термопары

Принцип действия:

1. Точки соединения разнородных металлов нагреваются до определенного температурного значения.
2. К холодным окончаниям проводников, на которых создается напряжение, подсоединяется измерительное устройство, электроцепь замыкается.
3. В катушке клапана возникает индукция, под влиянием которой он открывается и задерживается в таком расположении.

Датчики контроля производятся из неблагородных металлов. С целью надежной защиты от внешнего влияния их помещают в трубу, присутствующий подвижный фланец фиксирует конструкцию. Последняя состоит из таких элементов:

• герметичный корпус с крышкой;
• фарфоровые колонки (выполнено крепление к головке при помощи винтов).

Материал для производства определяется диапазоном температур, которые будут измеряться прибором.
