Тиристорные коммутаторы нагрузки (10 схем)

Управление тиристорами

В силовых электронных аппаратах чаще всего используется или фазное, или широтно-импульсное управление тиристором.

В первом случае регулировать токовую нагрузку можно за счет изменения углов или α, или θ. Это относится к принудительной нагрузке. Искусственную нагрузку можно регулировать только с помощью управляемого тиристора, который также называется запираемый.

При ШИМ (широтно-импульсной модуляции) во время Тоткр сигнал подается, а, значит, сам прибор находится в открытом состоянии, то есть, ток подается с напряжением Uн. В период времени Тзакр сигнал отсутствует, а сам прибор находится непроводящем состоянии.

Проверка на исправность

Проверить тиристор ку202н на исправность можно мультиметром, начать ее следует с проверки n-p перехода между анодом и управляющим электродом. Он должен прозваниваться так же, как обычный диод,  то есть при прямом подключении (положительное напряжение на управляющий электрод, а отрицательное на катод) сопротивление перехода должно быть небольшим, а при обратном подключении большим.

Для более детальной проверки требуется выполнить такие действия:

• Переключаем мультиметр в положение для измерения сопротивления до 2 кОм. На щупы прибора должно подаваться напряжение от источника питания.
• Теперь нужно подключить щупы мультиметра к аноду и катоду тиристора. При этом прибор должен показывать большое сопротивление, близкое к бесконечности.
• При помощи перемычки соединяем анод и управляющий электрод. Сопротивление между анодом и катодом, показываемое мультиметром, должно упасть.
• Разъединяем анод и управляющий электрод. Сопротивление должно вырасти.

Можно также проверить тиристор при помощи лампочки и блока питания постоянного тока. Лампочка должна быть рассчитана на то напряжение, которое выдает блок питания. Подключаем положительный полюс блока питания на анод, а отрицательный на катод проверяемого тиристора.

При помощи батарейки, или щупов мультиметра включенного в режиме омметра, подаем отпирающее напряжение на управляющий электрод. Для этого подключаем положительное напряжение к аноду, а отрицательное к управляющему электроду. Если тиристор исправен, лампочка должна зажечься.

Если убрать напряжение между анодом и управляющим электродом лампочка должна продолжать гореть.

Существует способ проверить тиристор ку202н, не выпаивая его из схемы. Для этого нужно:

• Отключите плату, на которой находится тиристор, от питания.
• Отключаем от схемы управляющий электрод.
• Один тестер, настроенный на измерение постоянного напряжения, подключаем к аноду и катоду тиристора.
• Второй мультиметр включаем между анодом и управляющим электродом.
• Первый тестер должен показывать небольшое напряжение (десятки милливольт).

Хотя он уже снят с производства, его еще можно купить в некоторых местах. Кроме того он присутствует во многих старых электронных приборах, из которых его при желании можно выпаять. Его DataSheet можно скачать здесь.

Общие принципы управление

В структуре тиристора имеется 4 полупроводниковых слоя в последовательном соединении (p-n-p-n). Контакт, подведённый к наружному p-слою — анод, к наружному n-слою — катод. Как результат, при стандартной сборке в тиристоре максимально может быть два управляющих электрода, которые крепятся к внутренним слоям. Соответственно подключённому слою проводники, по типу управления устройства делятся на катодные и анодные. Чаще используется первая разновидность.

Ток в тиристорах течёт в сторону катода (от анода), поэтому соединение с источником тока осуществляет между анодом и плюсовым зажимом, а также между катодом и минусовым зажимом.

Тиристоры с управляющим электродом могут быть:

• Запираемыми;
• Незапираемыми.

Показательным свойством незапираемых приборов является отсутствие у них реакции на сигнал с управляющего электрода. Единственный способ закрыть их — снизить уровень протекающего сквозь них тока так, чтобы он уступал силе тока удержания.

Управляя тиристором следует учитывать некоторые моменты. Устройство данного типа сменяет фазы работы с «выключен» на «включён» и обратно скачкообразно и только при условии внешнего воздействия: при помощи тока (манипуляции с напряжением) или фотонов (в случаях с фототиристором).

Чтобы разобраться в данном моменте необходимо помнить, что у тиристора преимущественно имеется 3 вывода (тринистор): анод, катод и управляющий электрод.

Уэ (управляющий электрод) как раз таки и отвечает за то, чтобы включать и выключать тиристор. Открытие тиристора происходит при условии, что приложенное напряжение между А (анодом) и К (катодом) становится равным или превосходит объём напряжения работы тринистора. Правда, во втором случае потребуется воздействие импульса положительной полярности между Уэ и К.

При постоянной подаче питающего напряжения тиристор может быть открыт бесконечно долго.

Чтобы перевести его в закрытое состояние, можно:

• Снизить уровень напряжения между А и К до нуля;
• Понизить значение А-тока таким образом, чтобы показатели силы тока удержания оказались больше;
• Если работа цепи построена на действии переменного тока, выключение прибора произойдёт без постороннего вмешательства, когда уровень тока сам снизится до нулевого показания;
• Подать запирающее напряжение на Уэ (актуально только в отношении запираемых разновидностей полупроводниковых устройств).

Состояние закрытости тоже длится бесконечно долго, пока не возникнет запускающий импульс.

Сигналы управления

Управляется симистор не напряжением, а током.

Для открытия на затвор надо подать ток определенного уровня. В характеристиках указан минимальный ток открывания — вот это и есть нужная величина. Обычно ток открывания совсем небольшой. Например, для коммутации нагрузки на 25 А, подается управляющий сигнал порядка 2,5 мА. При этом, чем выше напряжение, подаваемое на затвор, тем быстрее открывается переход.

Схема подачи напряжения для управления симистором

Чтобы перевести симистор в открытое состояние, напряжение должно подаваться между затвором и условным катодом. Условным, потому что в разные моменты времени, катодом является то один силовой выход, то другой.

Полярность управляющего напряжения, как правило, должна быть либо отрицательной, либо должна совпадать с полярностью напряжения на условном аноде. Поэтому часто используется такой метод управления симистором, при котором сигнал на управляющий электрод подаётся с условного анода через токоограничительный резистор и выключатель.

Управлять симистором часто удобно, задавая определённую силу тока управляющего электрода, достаточную для отпирания.

Некоторые типы симисторов (так называемые четырёхквадрантные симисторы) могут отпираться сигналом любой полярности, хотя при этом может потребоваться больший управляющий ток.

Схема «монтировки»

Другое практическое применение SCR тиристора в схемах постоянного тока – это устройство «монтировки» для защиты от перенапряжения. Схема «монтировки» состоит из SCR тиристора, установленного параллельно выходу источника постоянного напряжения, для установления короткого замыкания на выходе этого источника питания, чтобы предотвратить подачу слишком повышенного напряжения на нагрузку. Повреждение SCR тиристора и источника питания предотвращается путем установки перед SCR тиристором подходящего предохранителя или существенного последовательного сопротивления для ограничения тока короткого замыкания (рисунок ниже).

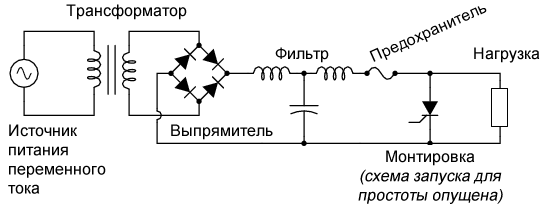

Схема «монтировки», используемая в источнике питания постоянного тока

Некоторое устройство или схема, определяющие выходное напряжение, будут подключены к управляющему электроду SCR тиристора, поэтому при возникновении состояния перенапряжения между управляющим электродом и катодом будет приложено напряжение, отпирающее SCR тиристор и заставляющее сработать предохранитель. Эффект будет примерно таким же, как кидание стальной монтировки прямо на выходные клеммы источника питания, отсюда и название схемы.

Большинство применений SCR тиристоров предназначены для управления питанием переменным током, несмотря на то, что SCR тиристоры являются устройствами постоянного тока (однонаправленными). Если схеме требуется двунаправленный ток, можно использовать несколько SCR тиристоров, причем для обработки обоих полупериодов волны переменного тока в каждом направлении должны смотреть один или несколько тиристоров. Основная причина, по которой SCR тиристоры вообще используются в приложениях управления питанием переменным током, – это уникальная реакция тиристора на переменный ток. Как мы видели, тиратронная лампа (электронно-ламповая версия SCR тиристора) и симметричный динистор (DIAC), гистерезисное устройство, запускаемое во время части полупериода переменного тока, будут отпираться и оставаться включенными на протяжении всей оставшейся части полупериода до тех пор, пока переменный ток не уменьшится до нуля, так как должен начинать следующий полупериод. Только перед точкой пересечения нуля сигналом переменного тока тиристор отключится (запрется) из-за недостаточного тока (это поведение также называется естественной коммутацией) и должен будет снова отпереться в следующем периоде. Результатом является ток цепи, эквивалентный «обрезанной» синусоиде. Для примера, ниже приведен график отклика симметричного динистора (DIAC) на переменное напряжение, пиковое значение которого превышает напряжение переключения DIAC.

Двунаправленный отклик симметричного динистора (DIAC)

При использовании DIAC предельное напряжение переключения было фиксированной величиной. С SCR тиристором мы контролируем, когда точно устройство отпирается путем переключения управляющего вывода в любой момент времени периода сигнала. Подключив подходящую схему управления к управляющему электроду SCR тиристора, мы можем «обрезать» синусоиду в любой точке, чтобы обеспечить пропорционально времени управление питанием на нагрузке.

Возьмем в качестве примера схему на рисунке ниже. Здесь SCR тиристор помещается в схему для управления питанием нагрузки, потребляемым от источника переменного тока.

Управление питанием переменным током с помощью SCR тиристора

Будучи однонаправленным (односторонним) устройством, самое большее, что мы можем подать на нагрузку, это только одна полуволна во время полупериода переменного тока, когда полярность напряжения питания положительна сверху и отрицательна снизу. Однако для демонстрации базовой идеи управления пропорционально времени эта простая схема подходит лучше, чем схема, управляющая мощностью во время всей волны (для чего потребуется два SCR тиристора).

При отсутствии переключения на управляющем электроде и величине напряжения источника переменного тока значительно ниже номинального напряжения переключения SCR тиристора SCR тиристор никогда не откроется. Подключение управляющего электрода SCR тиристора к аноду через стандартный выпрямительный диод (для предотвращения обратного тока через управляющий вывод в случае, если SCR тиристор содержит встроенный резистор между управляющим выводом и катодом) позволит запускать SCR тиристор почти сразу в начале каждого положительного полупериода (рисунок ниже).

Управляющий электрод подключен напрямую к аноду через диод; через нагрузку протекает почти целая полуволна тока.

Как проверить тиристор от отдельного источника управляющего напряжения?

Вернемся к первой схеме проверки тиристора, от источника постоянного напряжения, но несколько видоизменив ее.

Смотрим рисунок №3.

4. Урок №4 — «Тиристор в цепи переменного тока. Импульсно — фазовый метод»

5. Урок №5 — «Тиристорный регулятор в зарядном устройстве»

В этих уроках, в простой и удобной форме, излагаются основные сведения по полупроводниковым приборам: динисторам и тиристорам.

Что такое динистор и тиристор, выды тиристоров и их вольт — амперные характеристики, работа динисторов и тиристоров в цепях постоянного и переменного тока, транзисторные аналоги динистора и тиристора.

А так же: способы управления электрической мощностью переменного тока, фазовый и импульсно-фазовый методы.

Каждый теоретический материал подтверждается практическими примерами.
Приводятся действующие схемы: релаксационного генератора и фиксированной кнопки, реализованных на динисторе и его транзисторном аналоге; схема защиты от короткого замыкания в стабилизаторе напряжения и многое другое.

Особенно интересна для автолюбителей схема зарядного устройства для аккумулятора на 12 вольт на тиристорах.
Приводятся эпюры формы напряжения в рабочих точках действующих устройств управления переменным напряжением при фазовом и импульсно-фазовом методах.

Чтобы получить эти бесплатные уроки подпишитесь на рассылку, заполните форму подписки и нажмите кнопку «Подписаться».

Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.

На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Освежить память о p-n переходе можно .

Принцип работы

В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.
К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем). Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.
При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3).
В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние.
При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.

Общие параметры тиристоров

Напряжение включения
Прямое напряжение
Обратное напряжение
допустимое напряжениеМаксимально допустимый прямой ток
Обратный ток
Максимальный ток управления электрода
Время задержки включения/выключения
Максимально допустимая рассеиваемая мощность

Схема переключения симистора

Приведенная выше схема показывает простую схему переключения симистора с триггером постоянного тока. При разомкнутом переключателе SW1 ток не поступает в затвор симистора, и поэтому лампа выключена. Когда SW1 замкнут, ток затвора подается на триак от батареи V _G через резистор R, и триак приводится в полную проводимость, действуя как замкнутый переключатель, и полная мощность потребляется лампой от синусоидального источника питания.

Поскольку батарея подает положительный ток затвора на триак всякий раз, когда переключатель SW1 замкнут, триак постоянно находится в режимах g + и ΙΙΙ + независимо от полярности клеммы MT ₂ .

Конечно, проблема с этой простой схемой переключения симистора состоит в том, что нам потребовался бы дополнительный положительный или отрицательный источник питания затвора, чтобы запустить триак в проводимость. Но мы также можем активировать триак, используя фактическое напряжение питания переменного тока в качестве напряжения срабатывания затвора. Рассмотрим схему ниже.

Схема показывает триак, используемый как простой статический выключатель питания переменного тока, обеспечивающий функцию «ВКЛ» — «ВЫКЛ», аналогичную в работе предыдущей схеме постоянного тока. Когда переключатель SW1 разомкнут, триак действует как разомкнутый переключатель, и лампа пропускает нулевой ток. Когда SW1 замкнут, триак отключается от «ВКЛ» через токоограничивающий резистор R и самоблокируется вскоре после начала каждого полупериода, таким образом переключая полную мощность на нагрузку лампы.

Поскольку источник питания является синусоидальным переменным током, триак автоматически отключается в конце каждого полупериода переменного тока в качестве мгновенного напряжения питания, и, таким образом, ток нагрузки кратковременно падает до нуля, но повторно фиксируется снова, используя противоположную половину тиристора в следующем полупериоде, пока выключатель остается замкнутым. Этот тип управления переключением обычно называется двухполупериодным управлением, поскольку контролируются обе половины синусоидальной волны.

Поскольку симистор фактически представляет собой две SCR, подключенные друг к другу, мы можем продолжить эту схему переключения симистора, изменив способ срабатывания затвора, как показано ниже.

Модифицированная цепь переключения симистора

Как и выше, если переключатель SW1 разомкнут в положении A, то ток затвора отсутствует, а лампа выключена. Если переключатель находится в положении B, то ток затвора протекает в каждом полупериоде так же, как и раньше, и лампа получает полную мощность, когда триак работает в режимах Ι + и ΙΙΙ–.

Однако на этот раз, когда переключатель подключен к положению C, диод предотвратит срабатывание затвора, когда MT ₂ будет отрицательным, так как диод имеет обратное смещение. Таким образом, симистор работает только в положительных полупериодах, работающих только в режиме I +, и лампа загорается при половине мощности. Затем, в зависимости от положения переключателя, нагрузка выключена при половине мощности или полностью включена .

Конкретные способы управления

Представляет собой подачу положительного напряжения изменяющейся величины на Уэ. Открытие тиристора происходит, когда величины напряжения довольно, чтобы пробиться через управляющий переход тока спрямления (Iспр.). При помощи изменения величины напряжения на Уэ, появляется возможность изменения времени открытия тиристора.

Главный недочёт этого метода — сильное влияние температурного фактора. Кроме того, для каждой разновидности тиристора потребуется резистор другого вида. Этот момент не добавляет удобства в эксплуатации. Помимо этого время открытия тиристора возможно корректировать лишь пока длится первая 1/2 положительного полупериода сети.

Фазовый.

Заключается в смене фазы Uупр (в соотношении с напряжением на аноде). При этом применяется фазовращательный мост. Главный минус — малая крутизна Uупр, поэтому стабилизировать момент открытия тиристора можно лишь ненадолго.

Фазово-импульсный.

Рассчитан на преодоление недостатков фазового метода. С этой целью на Уэ подаётся импульс напряжения с крутым фронтом. Данный подход в настоящее время наиболее распространён.

Электронные ключи

В настоящее время применяются следующие типы:

• Ключи на биполярных транзисторах;
• Ключи на полевых транзисторах;
• Ключи на управляемых диодах — тиристорах;
• Ключи на симметричных управляемых диодах — симисторах.

Рассмотрим подробно каждый из типов:

На транзисторах

Простейшим электронным ключом является биполярный транзистор. Как известно, биполярный транзистор имеет структуру n-p-n или р-n-p с двумя p-n переходами и тремя выводами: эмиттер, база и коллектор.

Если ток базы отсутствует, ток коллектора равен нулю. Транзистор находится в состоянии отсечки. Это соответствует разомкнутому состоянию.

Если в базу подать ток достаточной величины, транзистор войдет в насыщение, и напряжение на коллекторе будет близко к нулю, независимо от тока коллектора. Это соответствует замкнутому состоянию.

До появления полевых транзисторов ключи на биполярных транзисторах были основой всей полупроводниковой схемотехники.

В полевых транзисторах между выводами стока и истока существует проводящий канал n или р типа. К этому каналу через диэлектрический слой окисла подключен управляющий электрод — затвор. Меняя напряжение на затворе, можно воздействовать на ширину проводящего канала и тем самым менять его проводимость. Управляя затвором, можно переводить ключ в открытое и закрытое состояние.

Ключи на полевых транзисторах превосходят ключи на биполярных по быстродействию, поскольку биполярные транзисторы медленно выходят из режима насыщения.

Сегодня все компьютеры, смартфоны и прочие гаджеты собраны на комплиментарных (то есть разнополярных) МОП транзисторах. В быстродействующей силовой электронике также применяются мощные полевые транзисторы.

На тиристорах

Если добавить к структуре биполярного транзистора еще один p-n переход, можно получить прибор с очень интересными свойствами — управляемый диод, или тиристор.

Тиристор — это полупроводниковый прибор со структурой p-n-p-n или n-p-n-p. Он имеет три или реже четыре вывода. Вывод, подключенный к внешнему слою p, называется анод, к внешнему слою n — катод. Управляющий электрод, называемый базой, подключается к одному из внутренних слоев, обычно к тому, который примыкает к катоду. Тиристор может иметь и две базы, но это не принципиально.

Эта структура эквивалентна соединению двух, транзисторов с разным типом проводимости, показанному на рисунке.

Это два транзисторных ключа, включенных навстречу друг другу. База каждого из транзисторов подключена к коллектору другого. Эта схема напоминает триггер — элемент с памятью. Если подать в базу отпирающий ток, то тиристор откроется, но из-за эффекта памяти останется в этом состоянии до тех пор, пока ток через него не снизится практически до нуля.

У тиристора очень необычная вольт-амперная характеристика. Она имеет S — образную форму.

Характеристика показывает зависимость тока через тиристор от напряжения между анодом и катодом при различных значениях тока базы IG. Напряжение Vbo соответствует напряжению включения тиристора. Vbr соответствует напряжению пробоя.

При достаточно большом токе базы тиристор ведет себя как диод. Иногда тиристор называют управляемым диодом, что соответствует его графическому обозначению на схемах. Тиристор проводит ток в одном направлении.

Как работает такое устройство?

Описанные ниже характеристики будет соответствовать большинству схем.

1. Тиристорный регулятор общей мощности, принцип и особенности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в приборах. Данная особенности заключена в том, что в нормальных производственных условиях на нагрузку могут воздействовать примерные показатели напряжения бытовой сети, которая будет меняться в соответствии с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что любой тиристор включает в себя функционирование лишь в одном направлении, то есть осуществляет управление своей полуволной от синусоидов. Что же это может означать?
2. Если при помощи такого прибора, как тиристор со временем подключать нагрузку в строго определённое время, то показатель действующего напряжения будет довольно низким, так как половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно рассмотреть на графиках движения.

При этом происходит определённая область, которая будет находиться под особым напряжением. Когда воздействие положительной полуволны окончится и начнётся новый период движения с отрицательно полуволной, то один из таких тиристоров начнёт закрываться, и в это же время откроется новый тиристор.

Вместо слов положительная и отрицательная волна стоит использовать первая и вторая (полуволна).

В то время как на схему начинает своё воздействие первая полуволна, происходит особая зарядка ёмкости С1, а также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Такой элемент будет полностью переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 появится нужное для открытия диристора VS 3 напряжения, весь динистор откроется, а через него начнёт проходить ток, при помощи которого откроется тиристор VS 1.

Во время пробоя динистра и образуется точка на общем графике. После того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под воздействием второй полуволны, тиристор VS 1, закроется, а процесс будет повторяться, только уже для второго динистра, тиристора, а также конденсатора. Резисторы R 3 и R 3 нужны для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.

Принцип действия второй схемы будет точно такой же, но в ней будет происходить управление лишь одной из полуволн переменного тока. После того, как пользователь будет понимать принцип работы устройства и его общую схему строение, он сможет понять как собрать или же в случае необходимости починить тиристорный регулятор мощности самостоятельно.

Характеристики тиристоров

Современные тиристоры изготовляют на токи от 1 мА до 10 кА; на напряжения от единиц вольт до нескольких киловольт; скорость нарастания в них прямого тока достигает 109 А/с, напряжения — 109 В/с, время включения составляет величины от нескольких десятых долей до нескольких десятков микросекунд, время выключения — от нескольких единиц до нескольких сотен микросекунд; КПД достигает 99 %.

К распространённым отечественным тиристорам можно отнести приборы КУ202 (25-400 В, ток 10 А), к импортным — MCR100 (100-600 В, 0,8 А), 2N5064 (200 В, 0,5 A), C106D (400 В, 4 А), TYN612 (600 В, 12 А), BT151 (800 В, 7,5-12 А) и другие.

Также следует помнить, что не все тиристоры допускают приложение обратного напряжения, сравнимого с допустимым прямым напряжением. Управляемая мощность через тиристор может достигать вплоть до 100 МВт.

Вольт-амперная характеристика тиристора

Рис. 2. Вольт-амперная характеристика тиристора

Типичная ВАХ тиристора, проводящего в одном направлении (с управляющими электродами или без них), приведена на . Описание ВАХ:

• кривая ВАХ на участке, ограниченном прямоугольником с координатами вершин (0;0) и (Vвo;I_L) (нижняя ветвь), соответствует высокому сопротивлению прибора (прямому запиранию прибора);
• точка (Vвo;I_L) соответствует моменту включения тиристора (переключению динистора во включённое состояние);
• кривая ВАХ на участке, ограниченном прямоугольником с координатами вершин (Vвo;I_L) и (Vн;Iн), соответствует переключению прибора во включённое состояние (неустойчивая область). Судя по тому, что кривая имеет S‑образную форму, можно сделать вывод о том, что сопротивление тиристора отрицательное дифференциальное. Когда разность потенциалов между анодом и катодом тиристора прямой полярности превысит величину Vво, произойдёт отпирание тиристора (динисторный эффект);
• кривая ВАХ от точки с координатами (Vн;Iн) и выше соответствует открытому состоянию прибора (прямой проводимости);
• на графике показаны ВАХ с разными токами управления I_G (токами на управляющем электроде тиристора): I_G=0; I_G>0; I_G>>0. Чем больше ток I_G, тем при меньшем напряжении Vвo происходит переключение тиристора в проводящее состояние;
• пунктиром обозначена кривая ВАХ, соответствующая протеканию в цепи тока I_G>>0 — так называемого «тока включения спрямления». При таком токе тиристор переходит в проводящее состояние при минимальной разности потенциалов между анодом и катодом. Для перевода тиристора в непроводящее состояние необходимо снизить ток в цепи анод-катод ниже тока включения спрямления;
• кривая ВАХ на участке от V_BR до 0 соответствует режиму обратного запирания прибора;
• кривая ВАХ на участке от -∞ до V_BR соответствует режиму обратного пробоя.

Вольтамперная характеристика симметричных тиристоров отличается от приведённой на тем, что кривая в третьей четверти графика (слева внизу) повторяет участки из первой четверти (справа вверху) симметрично относительно начала координат (см. ВАХ симистора).

По типу нелинейности ВАХ тиристор относят к S-приборам.
